三角布局全向轮转向驱动底盘结构

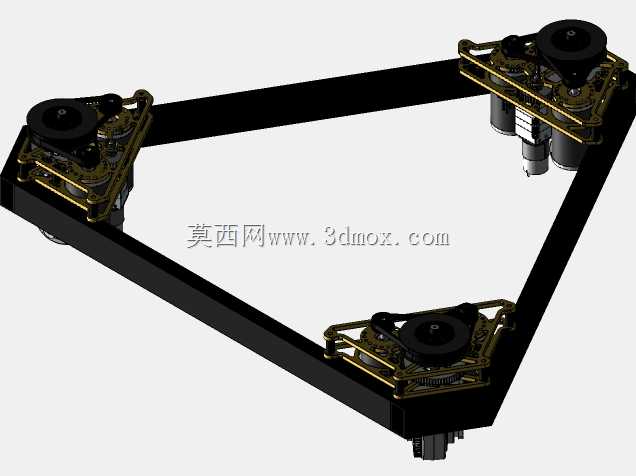

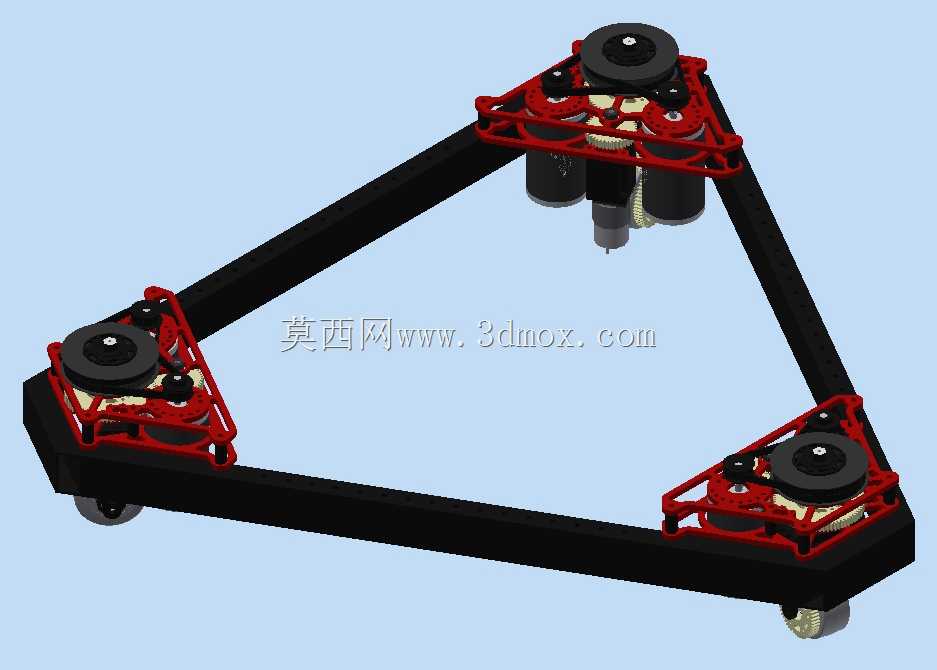

该三角布局的转向驱动结构，核心适用于竞赛类移动机器人、狭小空间作业巡检平台、仓储轻载转运小车等对转向灵活性要求极高的场景，这类场景往往要求移动载体可实现零半径转向、任意方向平移，传统差速底盘无法满足这类运动需求。整套结构采用等边三角的轮组排布逻辑，三个轮组分别布置在三角框架的三个端点位置，每个轮组集成独立的转向驱动与行走驱动单元，通过三组轮组的转速与转向角度配合，可实现全向移动的运动效果，相比常见的四轮麦克纳姆轮底盘，三角排布的结构在同等承载能力下，轮组受力更均匀，单轮载荷偏差可控制在5%以内，避免了四轮结构容易出现的轮组悬空、驱动力分配不均的问题。从结构设计逻辑来看，每个轮组的转向传动采用齿轮啮合的传动方式，转向驱动件布置在轮组支架上方，通过直齿轮组将动力传递到轮组回转支承位置，可实现单轮360度连续回转，不存在转向死点；行走驱动单元与轮体直连，省去了额外的传动链条或同步带结构，减少了传动间隙带来的运动控制误差，轮体采用聚氨酯包胶材质，兼顾地面附着力与运行静音效果，适配平整的室内竞赛场地、环氧地坪仓储地面等常见应用场景。框架主体采用标准铝型材拼接成型，安装孔位沿型材槽道预留，可根据上层搭载设备的安装需求灵活调整固定位置，单轮组的安装法兰采用标准化接口设计，可快速完成轮组的拆装维护，无需拆解整体框架结构。整套结构的安装边界控制在等边三角形的外轮廓范围内，上层搭载空间无突出的传动部件干涉，可直接固定控制板、电池、任务执行机构等组件，轮组下沿到框架上平面的高度预留了足够的缓冲空间，可适配小幅度的地面起伏，避免运行过程中框架底部剐蹭地面。在实际选型适配过程中，该结构可根据载荷需求调整驱动电机的功率参数，轮组的转向角度反馈可通过加装编码器实现闭环控制，满足高精度移动定位的使用需求，三角排布的结构也大幅降低了运动控制算法的复杂度，三个轮组的运动解算逻辑相比四轮全向结构更简单，控制延迟更低，适合对运动响应速度要求高的应用场景。
