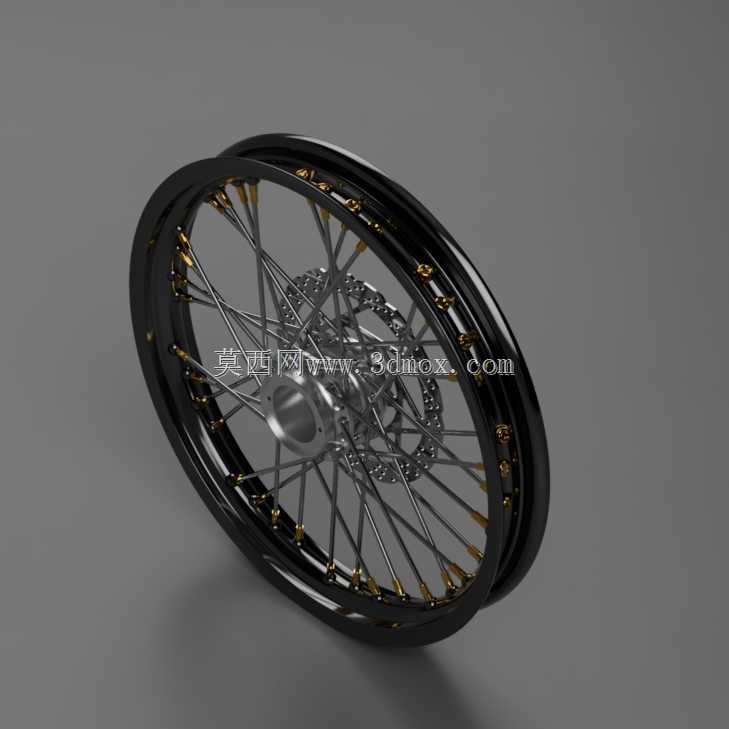

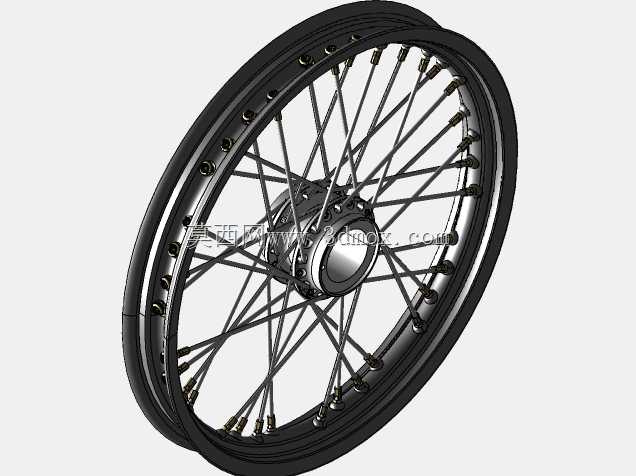

14英寸辐条式自行车轮辋结构设计

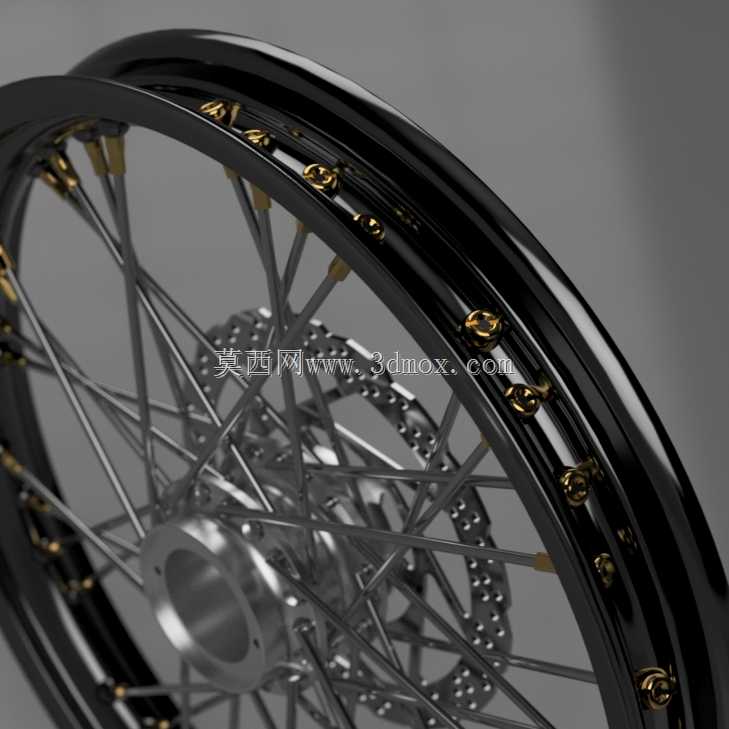

这款14英寸轮辋的结构设计，核心围绕小轮径代步自行车、折叠自行车的日常通勤使用场景展开，在设计过程中参考了市售成熟轮组的受力逻辑，针对小轮径轮组载荷集中的特性做了结构优化。轮辋采用双层圈体结构，圈体外侧预留标准胎唇安装槽，可适配同尺寸常规充气内胎与外胎，圈体内侧沿周向均匀布置辐条安装孔位，孔位做了沉台处理，避免辐条帽安装后突出圈体内壁剐蹭内胎，从根源上减少内胎被辐条帽磨破的故障概率。

辐条采用交叉编织的排布方式，每根辐条的张紧角度经过反复校核，能够将骑行过程中路面传递的垂直冲击、转向时的侧向载荷均匀分散到整个圈体与中心轮毂上，避免局部应力集中导致的圈体变形、辐条断裂问题。中心轮毂部分集成了碟刹安装座，可适配标准规格的线拉碟刹或油压碟刹夹器，刹车盘安装孔位采用通用六钉布局，能够兼容市售绝大多数同规格碟刹盘片，无需额外做转接改装。轮毂中心的轴孔为标准快拆轴适配尺寸，既可以安装常规实心轴搭配螺母锁紧，也可更换快拆轴实现轮组的快速拆装，满足不同车型的装配需求。

设计过程中重点控制了轮组的安装边界尺寸，轮辋外径适配14英寸外胎安装后，整体轮组直径不会超出小轮径车型的前叉、后叉开档间距，轮毂的轴向宽度符合常规小轮径自行车的开档尺寸标准，无需对车架前叉后叉做打磨扩孔处理即可直接装配。圈体上的气嘴孔为通用美式气嘴规格，可兼容日常最常见的美嘴内胎，也可通过转换套适配法嘴内胎，满足不同用户的充气使用习惯。

在结构细节上，辐条与轮毂、圈体的连接位置都做了圆角过渡处理，减少应力集中点，提升轮组的抗疲劳寿命，即使经过长期的颠簸路面骑行，也不容易出现辐条松动、圈体失圆的问题。这款轮辋的设计既可以作为整车厂小轮径车型的配套轮组参考，也能为维修替换市场的配件设计提供结构依据，建模过程中所有装配面都预留了合理的公差范围，能够匹配常规机加工、轮组编圈的工艺要求，不会出现设计结构无法落地生产的问题。
