Nema23规格步进电机三维结构设计

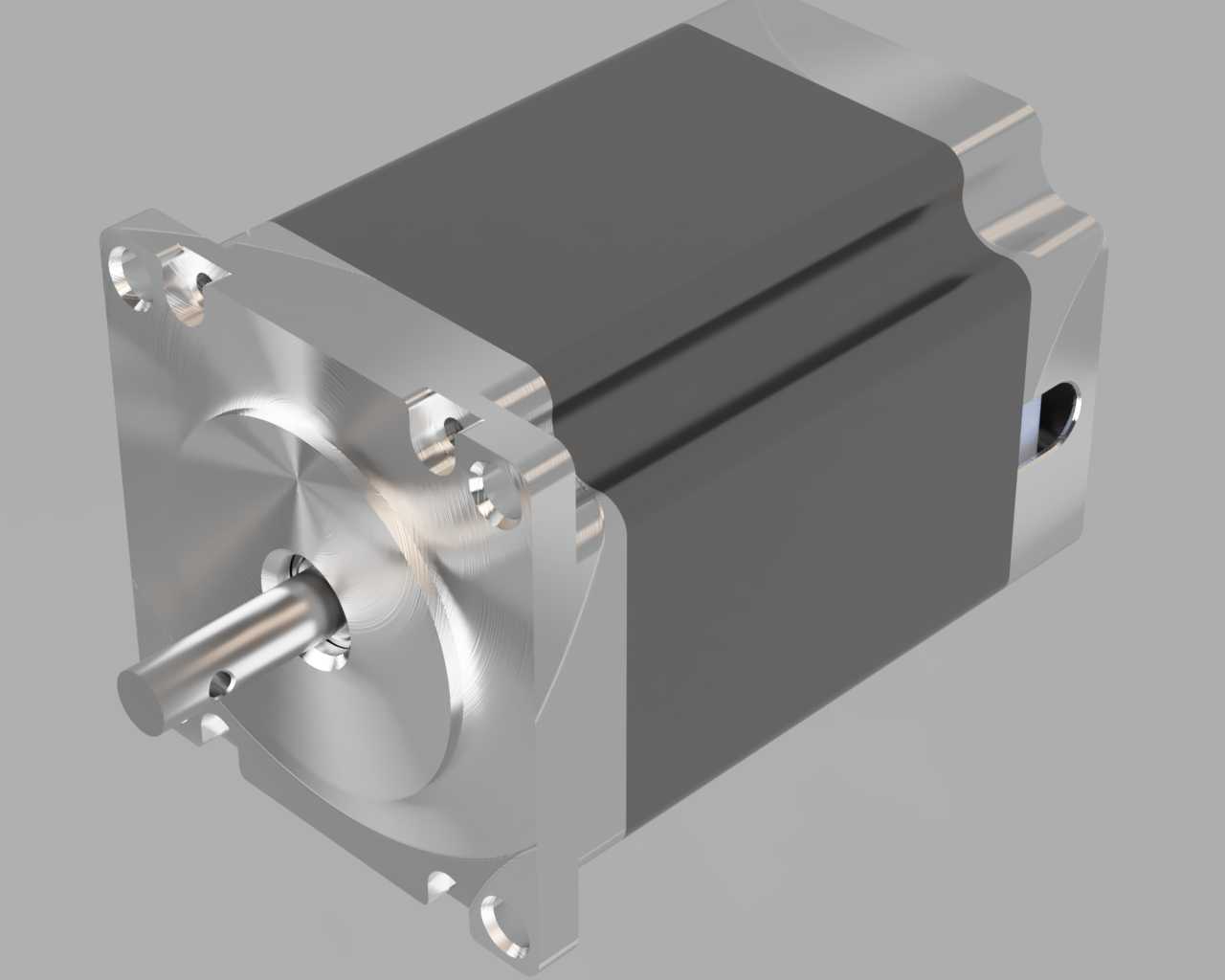

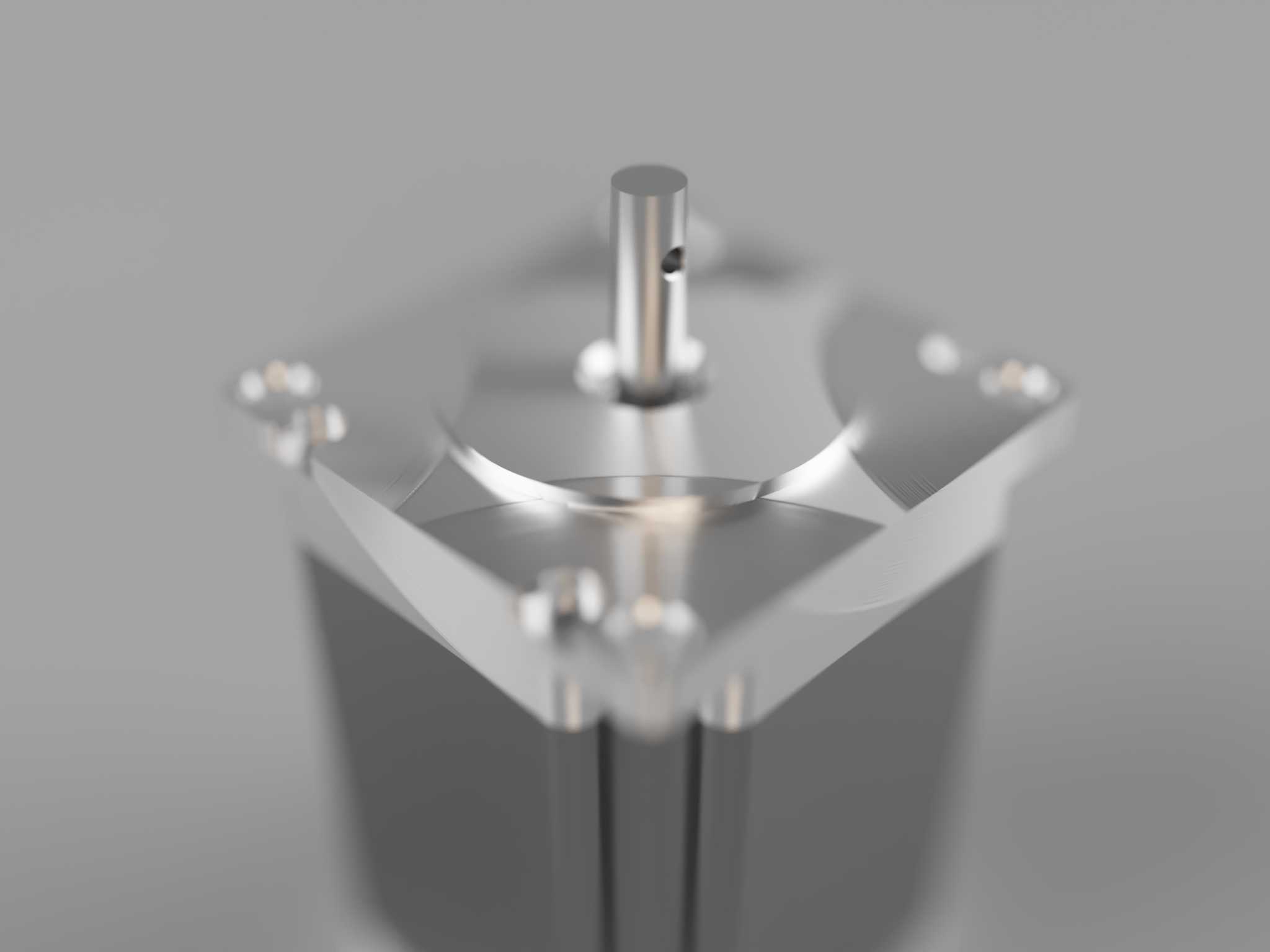

在自动化产线改造、小型数控设备搭建、3D打印传动系统设计这类场景里，Nema23规格步进电机是出镜率极高的动力执行元件，做结构设计时如果没有精准的三维模型做装配干涉校验，很容易在实际装机时出现安装孔位错位、输出轴与联轴器配合间隙超差、电机本体与周边走线槽或防护板磕碰的问题。这款模型还原了该规格步进电机的完整外部结构，从前端方形安装法兰的四个沉头孔位，到输出轴的直径、轴上键槽的深度与宽度，再到电机尾部出线端的结构尺寸，都严格按照实物的安装边界做了还原，设计时直接导入装配体就能快速校验安装空间，不用反复测量实物尺寸调整配合公差。

做这类步进电机的三维建模时，核心思路是优先保证安装关联尺寸的准确性，而非纠结内部绕组的细节——毕竟结构工程师选型装配时，需要的是能直接用于布局校验、安装板开孔定位的外部参考模型，内部电磁结构不属于机械装配需要考量的范畴。模型里的前端法兰安装面做了平面度的示意，四个安装孔的孔距完全对应Nema23标准的56.4mm孔距规格，输出轴伸出长度、轴径都匹配市面上通用的联轴器、同步轮安装尺寸，尾部的机身外径、长度尺寸也覆盖了常规该规格电机的本体边界，不管是做单轴滑台的动力端安装，还是做自动化设备的多轴排布，都能直接用来做空间布局校核。

实际应用中，这类步进电机常被用在小型雕刻机的XYZ轴传动、点胶设备的位移驱动、自动送料机构的动力输出场景，选型时除了核对扭矩参数，最容易出问题的就是安装空间预留不足：比如有的设计人员只核对了法兰安装孔位，没考虑电机本体的直径，导致安装后电机和旁边的拖链支架干涉；有的没算准输出轴伸出长度，选了过长的联轴器导致传动端跳动超差。这款模型把所有和安装相关的外部尺寸都做了精准还原，导入装配环境后可以直接模拟安装状态，检查法兰面和安装板的贴合度、输出轴和传动部件的配合长度、电机本体和周边结构件的安全间隙，能大幅减少实物装机时的整改工作量。建模时还特意还原了电机外壳的散热筋结构，虽然做布局校验时散热筋不影响核心安装尺寸，但还原这部分结构能更真实模拟电机工作时的周边空气流通空间，避免设计时把电机贴在其他发热部件旁，影响长期运行的稳定性。
