带加强筋卧式铰接滑动支撑构件

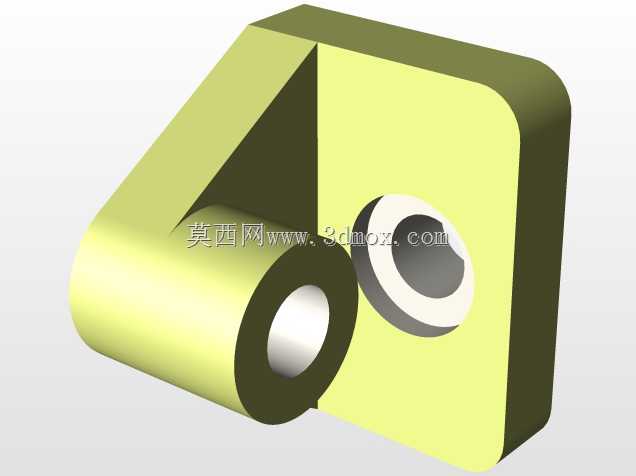

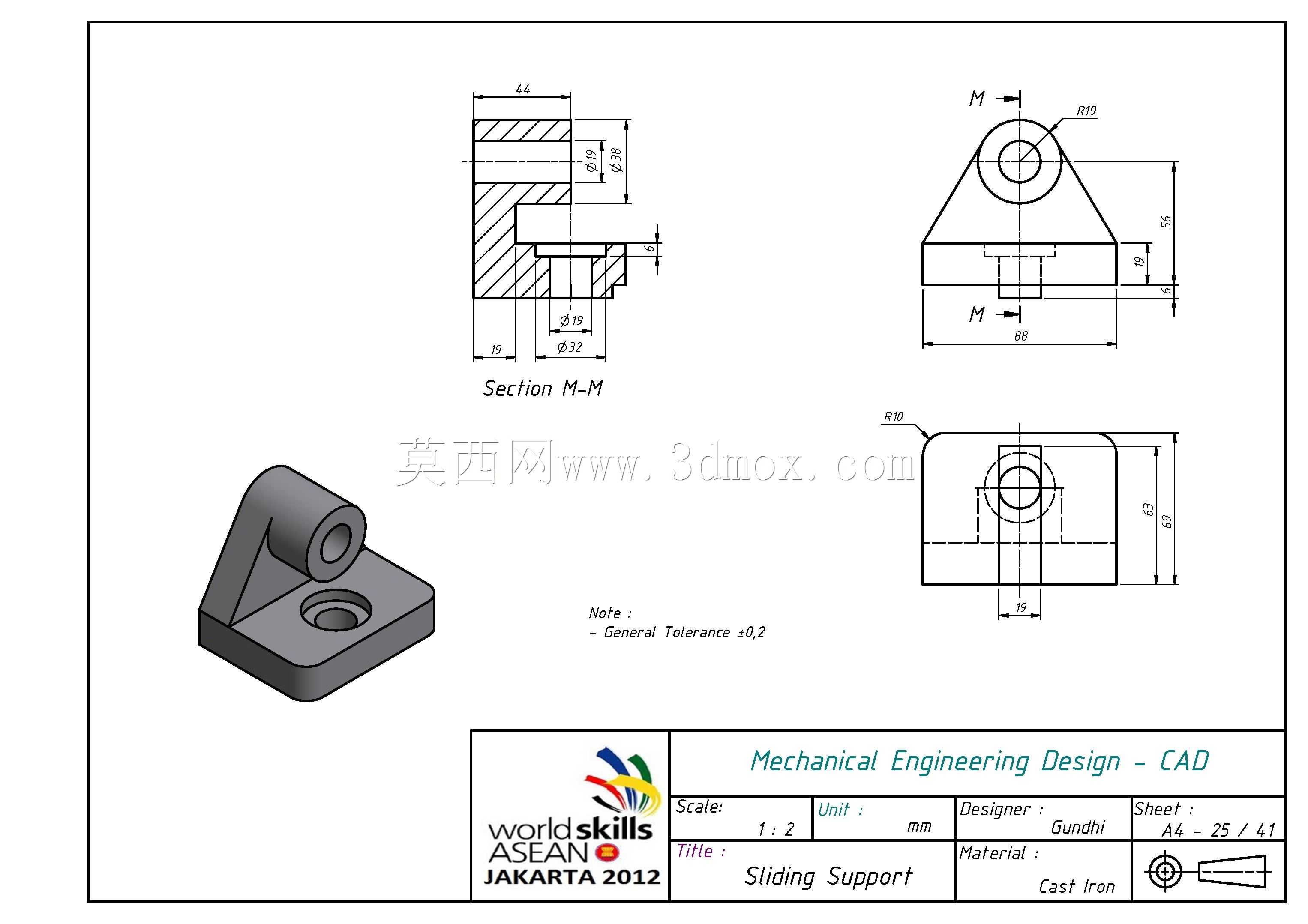

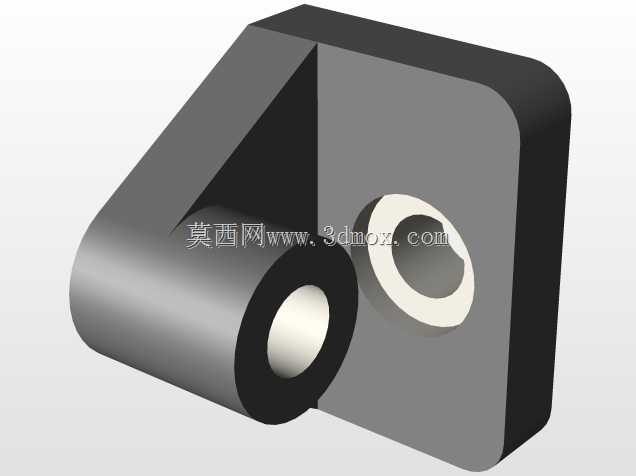

这类带卧式铰接筒的滑动支撑构件，常见于轻工输送线、小型工装变位机构、非标自动化设备的滑动导向单元中，主要承担滑动副的铰接承载与位置固定作用，区别于立式支座，其铰接筒轴线与安装基面平行，适配水平方向的销轴铰接传动场景。从结构设计逻辑来看，底部安装板采用带圆角的矩形板式结构，板面预留沉头安装孔，安装时可将内六角螺栓沉入孔内，避免螺栓头突出干涉滑动件的运动轨迹，安装板的厚度根据常规承载需求设定，边缘做圆角处理既减少加工应力集中，也能避免装配时划伤操作人员。连接安装板与铰接筒的三角加强筋是结构受力的关键，筋板分别与安装板上表面、铰接筒外圆柱面完全贴合焊接或一体成型，可有效抵消铰接部位传递的径向弯矩，避免铰接筒与安装板连接位置在反复交变载荷下出现开裂变形，筋板的斜边角度经过受力优化，在保证足够支撑刚度的前提下尽可能减少材料占用，降低构件整体重量。上部的铰接筒为空心圆柱结构，内孔精度需满足与配套销轴的间隙配合要求，内孔两端可根据需求加装铜套或直线轴承，降低铰接转动时的摩擦阻力，延长构件使用寿命，筒身长度根据配套滑动副的宽度设定，保证销轴穿入后有足够的接触长度，避免局部压强过大导致磨损加剧。实际选型应用时，需注意安装板的安装孔中心距与设备安装基面的预留孔位匹配，铰接筒内孔直径需与配套销轴直径一致，同时要核算构件的整体高度是否满足滑动件的运动行程边界，避免滑动过程中出现结构干涉。这类支撑构件在滑动导向机构中通常成对使用，分别布置在滑动件的两侧，通过销轴穿过铰接筒与滑动件连接，滑动件沿导轨运动时，该构件既可以随滑动件同步移动，也能通过铰接结构补偿少量的安装角度误差，降低装配精度要求。从加工工艺角度，一体铸造成型后再做机加工的方式适合批量生产，能有效控制成本，而采用板材切割焊接后再做时效处理的方式更适合小批量定制场景，可灵活调整尺寸参数适配不同的设备需求。
