巴哈赛车1英寸管槽口夹持定位结构

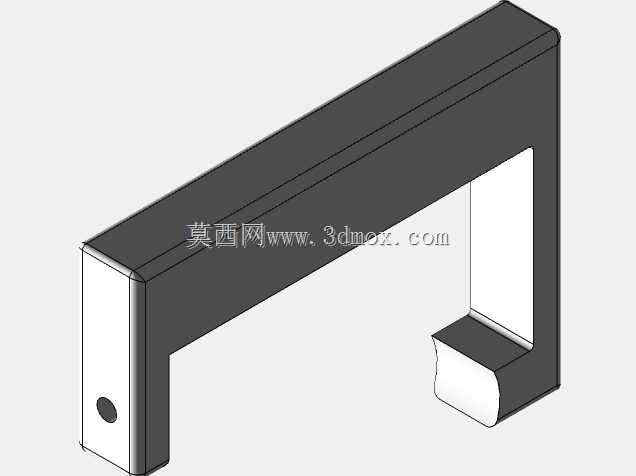

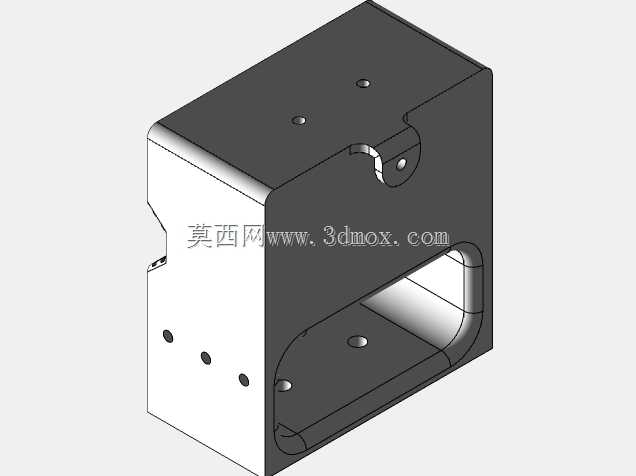

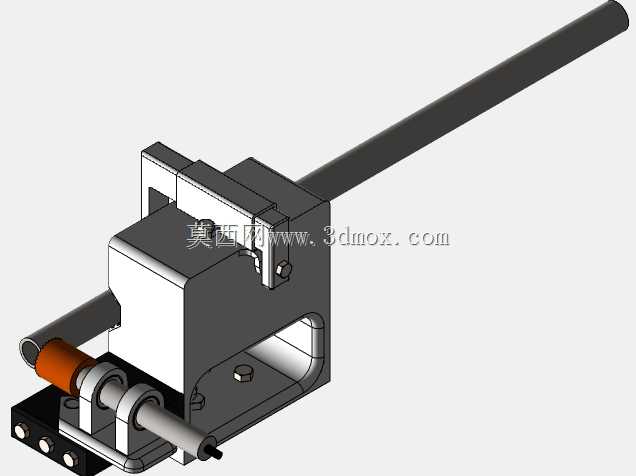

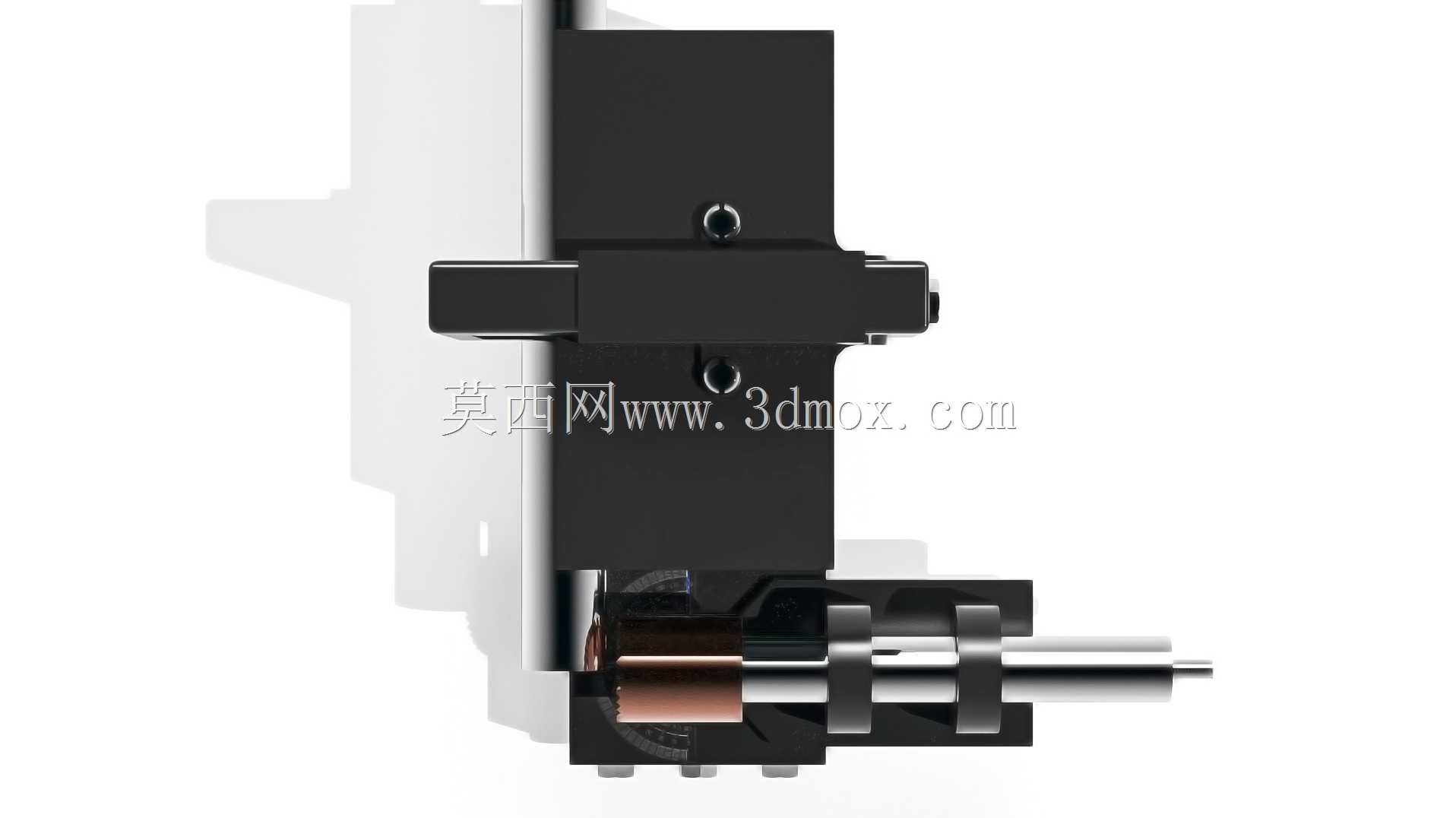

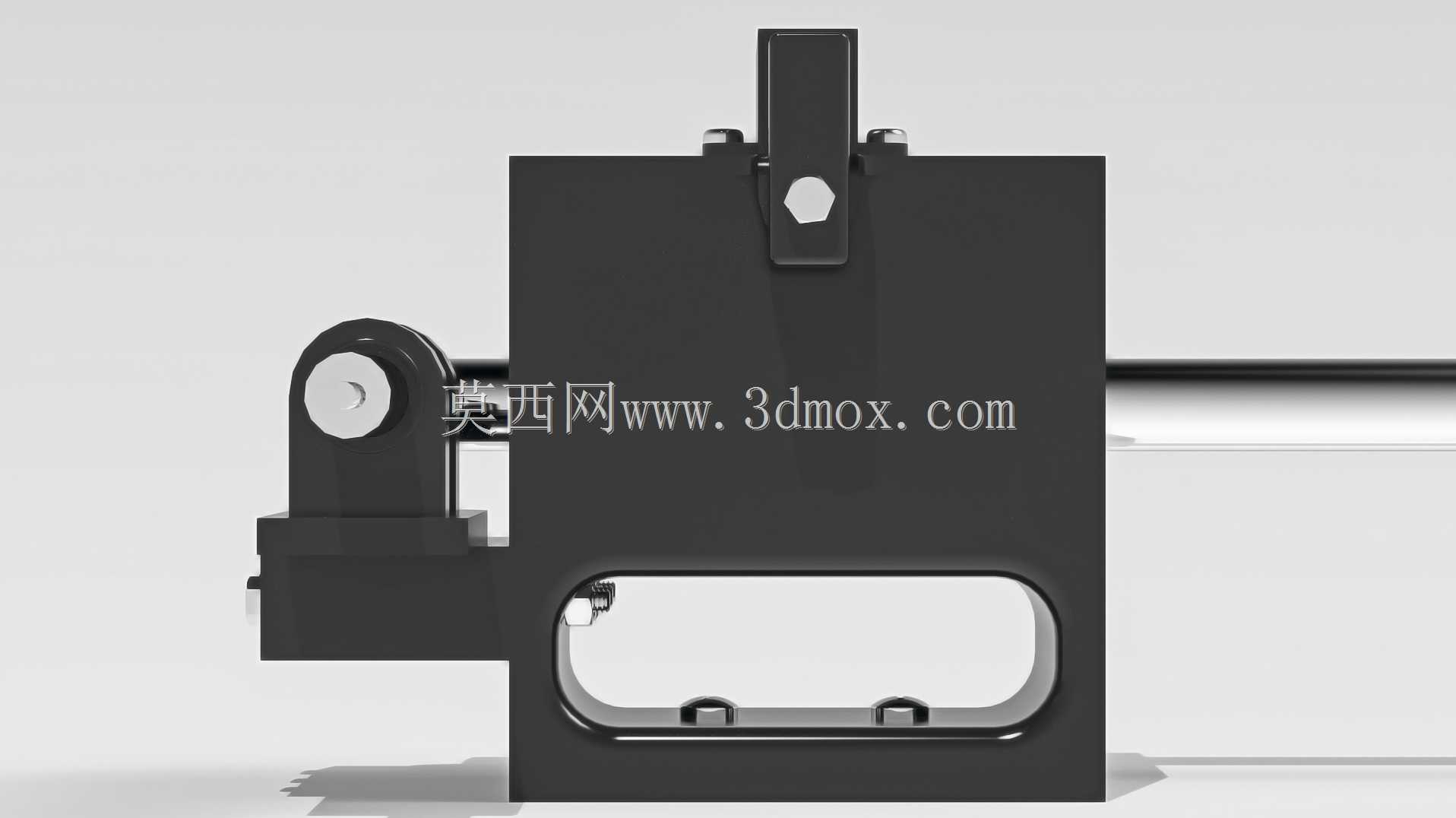

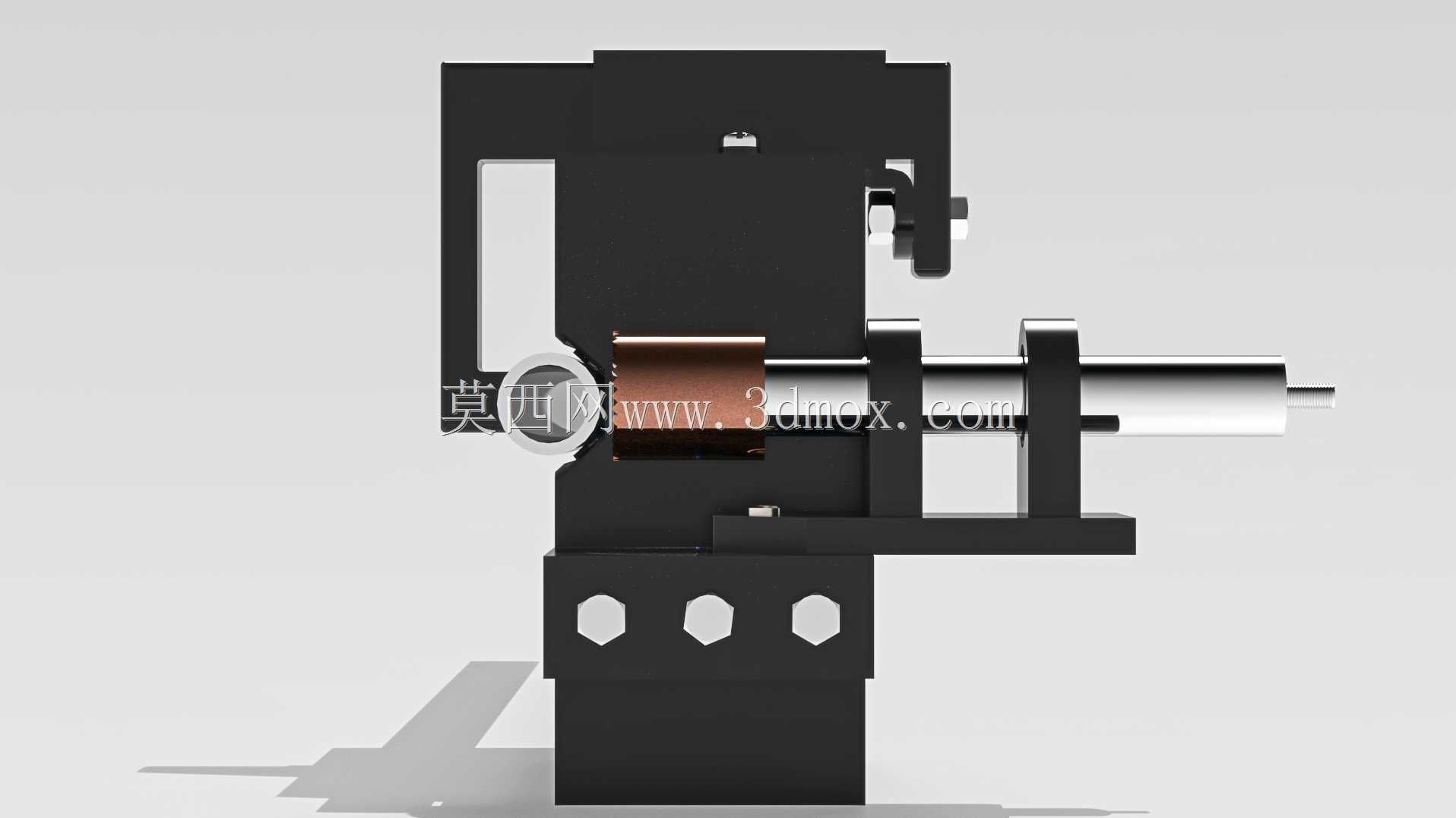

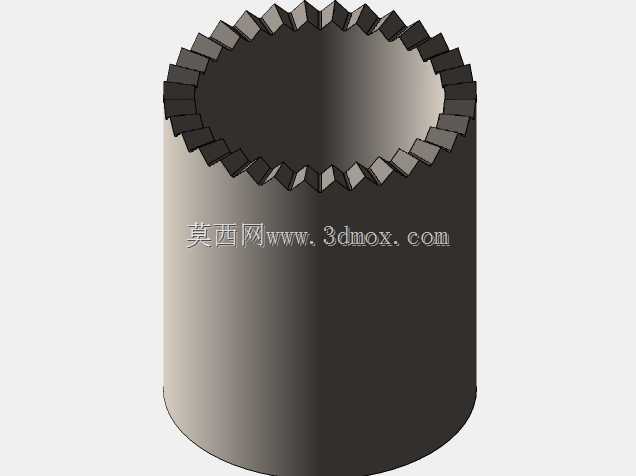

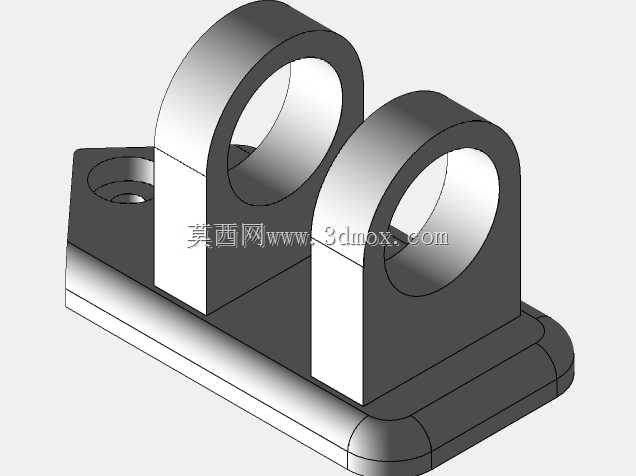

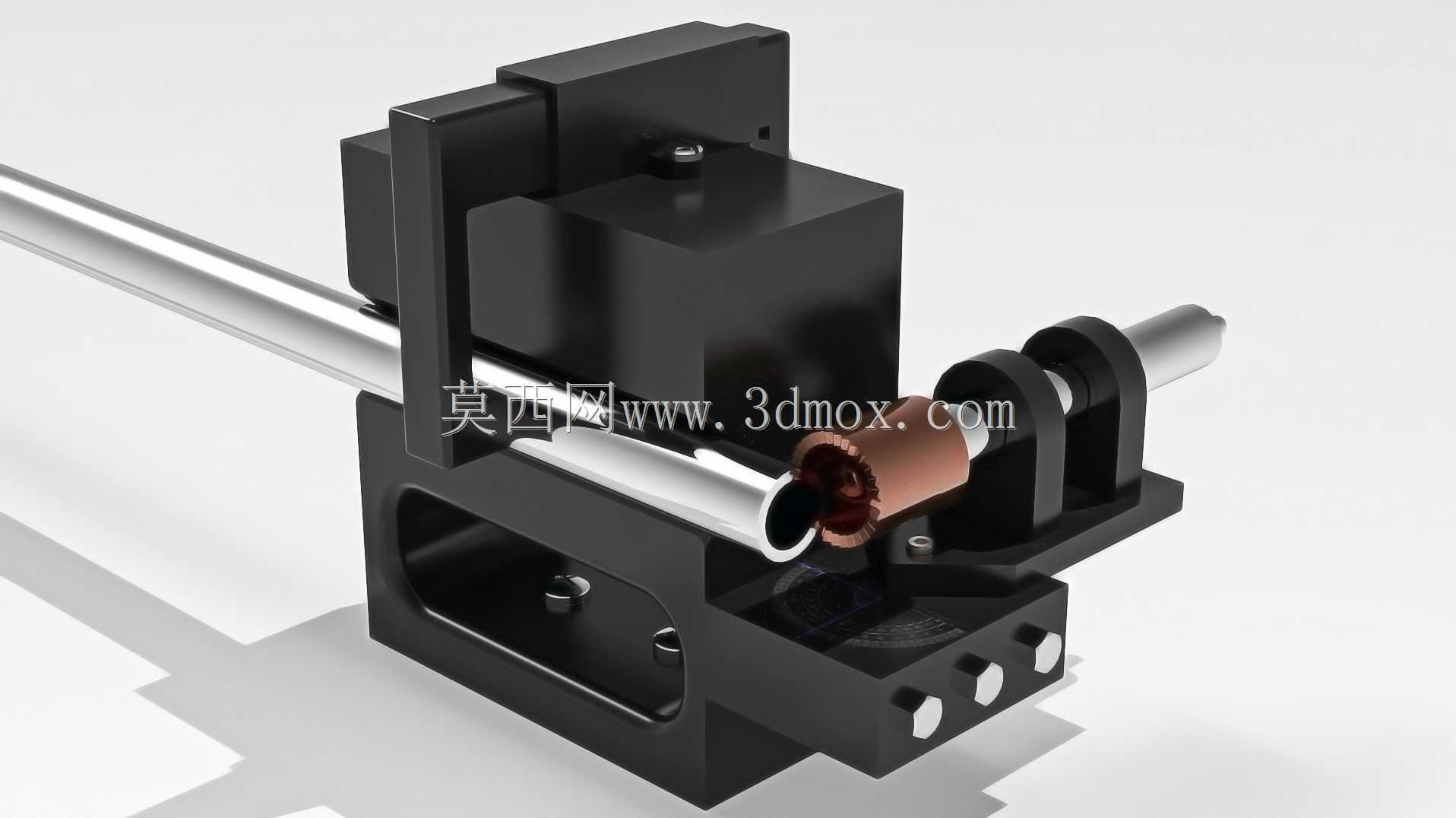

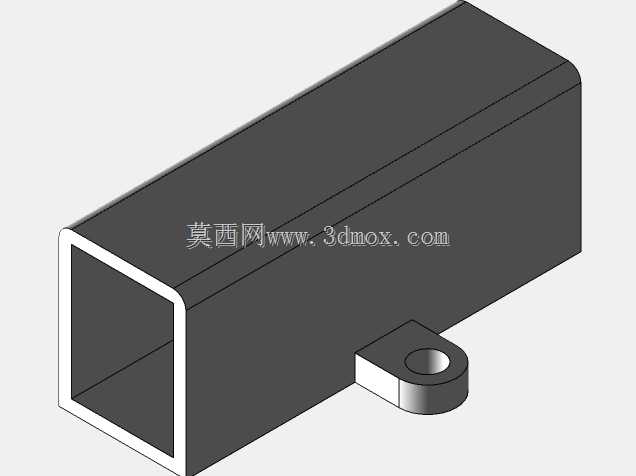

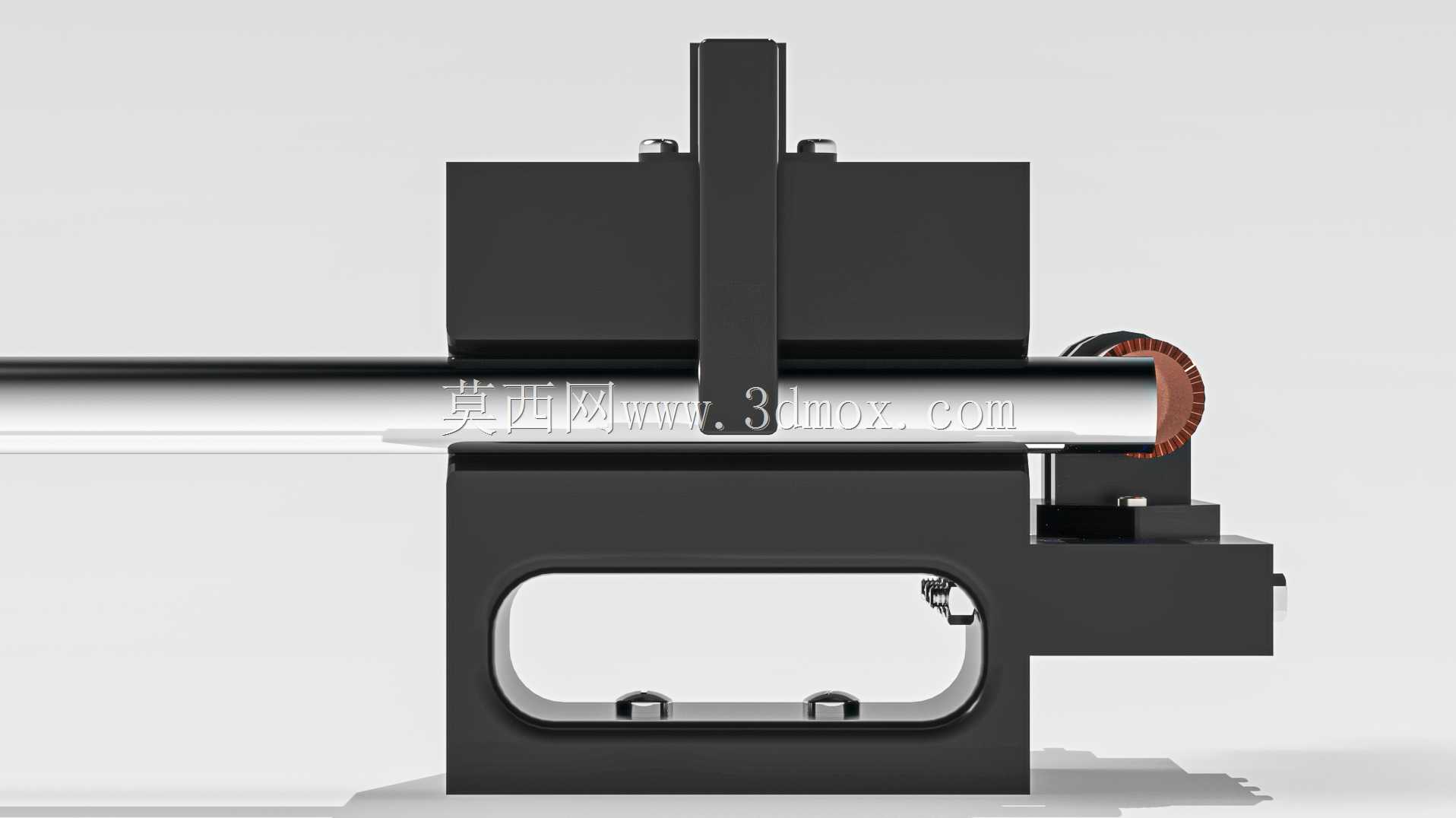

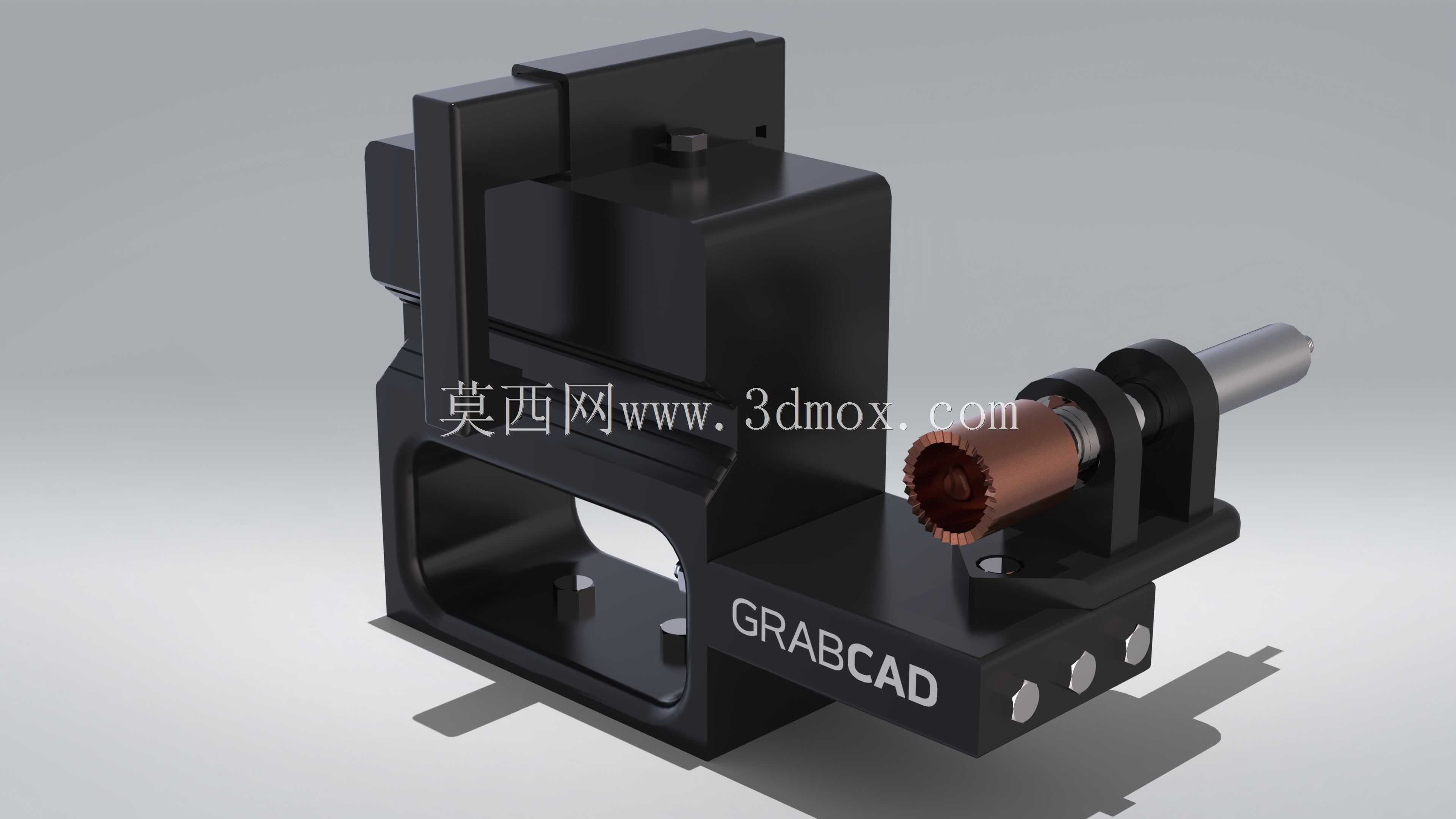

这套管槽口结构主要面向大学生方程式、巴哈越野赛事的赛车管线布局场景设计，核心作用是为赛车车架上的1英寸外径管路提供稳定的夹持定位，避免车辆在越野颠簸、高速过弯、飞坡落地等极端工况下，管路出现窜动、磨损甚至脱落的问题。从结构设计逻辑来看，整体采用分体式夹持思路，主体基座为一体化铣削成型的块状结构，底部预留了三个沉头安装孔位，可直接通过螺栓固定在车架的对应安装平面上，安装面的平面度公差控制在0.1mm以内，保证装配后不会出现应力集中的问题。基座一侧延伸出带半圆槽的夹持臂，配合上方的压块形成完整的圆形夹持腔，夹持腔的内径与1英寸OD管路的外径做了间隙配合设计，单边间隙控制在0.05-0.1mm之间，既可以保证管路顺利装入，又能在锁紧后提供足够的抱紧力，避免管路沿轴向窜动。压块与基座之间通过内六角螺栓锁紧，螺栓的预紧力矩参考常用铝合金夹持结构的标准设定，既不会因为力矩过大压伤薄壁管路，也不会因为力矩不足导致夹持失效。考虑到赛事规则对改装的限制，初始版本直接适配1英寸外径的标准管路，同时夹持槽的结构预留了修改余量，如果后续需要适配其他管径的管路，只需要调整夹持半圆的尺寸即可，不需要重新设计整个基座结构，大幅降低了赛事备战阶段的改造成本与建模工作量。结构侧面的安装座还预留了滚花调节轴的安装位，轴端的滚花结构可以实现管路夹持角度的微调，调整到位后通过侧面的紧定螺钉锁死，能够适配不同车架布局下的管路走向角度需求，不需要额外加工转接件。从安装边界来看，整个结构的总长度控制在120mm以内，总高度不超过80mm，突出安装面的最大尺寸不超过60mm，不会占用车架上过多的布置空间，也不会和周边的悬架摇臂、转向拉杆等运动部件产生运动干涉。基座的边角位置全部做了R2-R3的圆角处理，既避免了锐边在装配过程中划伤操作人员，也减少了应力集中点，提升了结构在持续振动工况下的疲劳强度。夹持面没有做额外的防滑齿设计，避免长期夹持下在薄壁管路表面压出凹痕，损伤管路的结构强度，对于需要经常拆装维护的管路来说，这种设计也能减少拆装过程中对管路外壁的磨损，延长管路的使用寿命。整个结构的受力路径经过优化，车辆行驶过程中管路产生的各个方向的载荷，都会通过夹持臂直接传递到基座的安装螺栓上，再分散到车架的安装平面，不会在结构局部产生应力集中点，能够承受越野赛事中持续的振动与冲击载荷。
