八活塞缸体斜盘传动结构三维设计

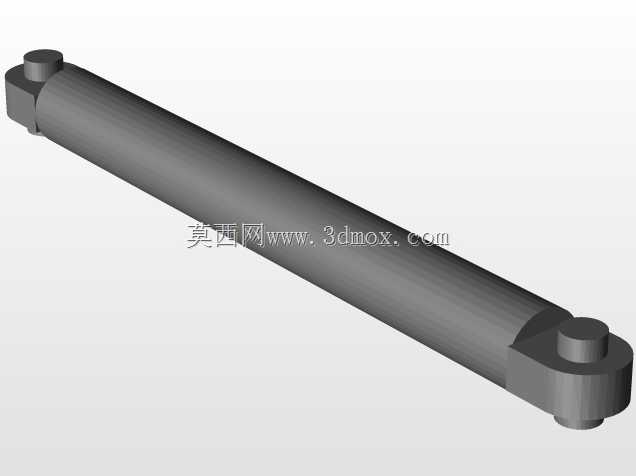

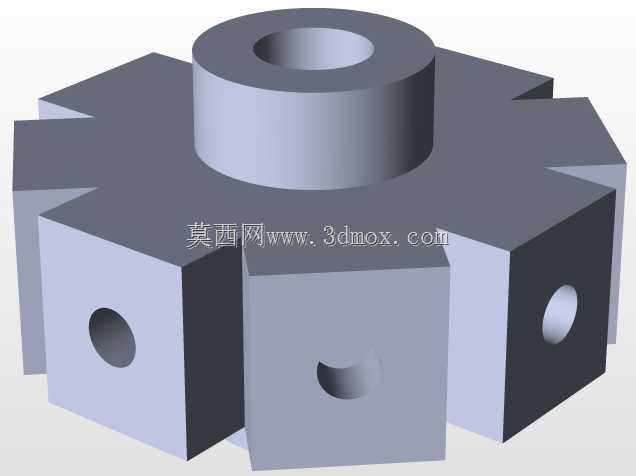

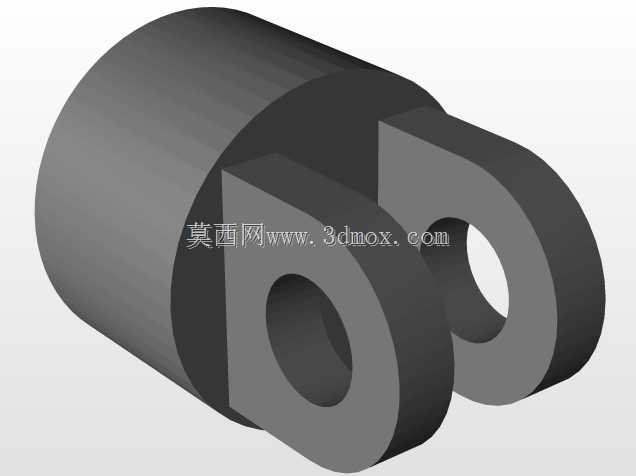

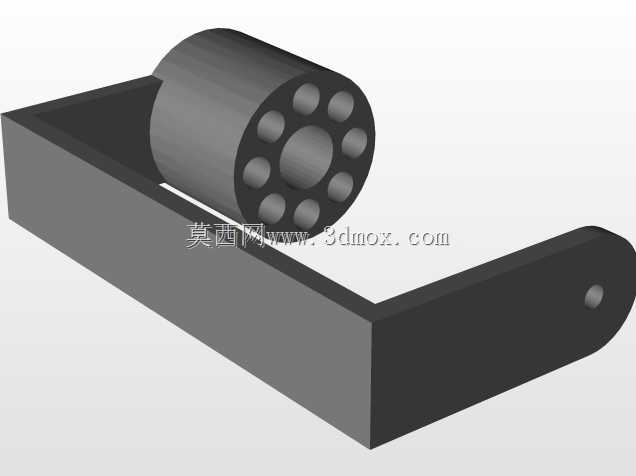

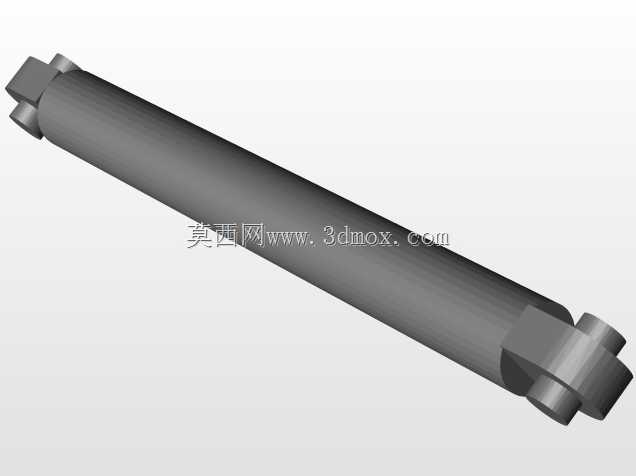

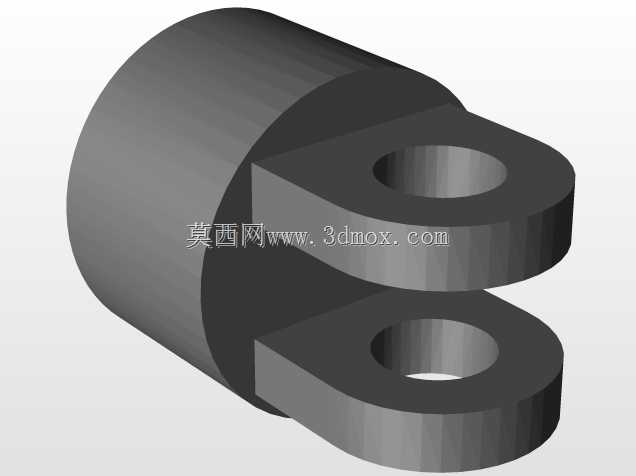

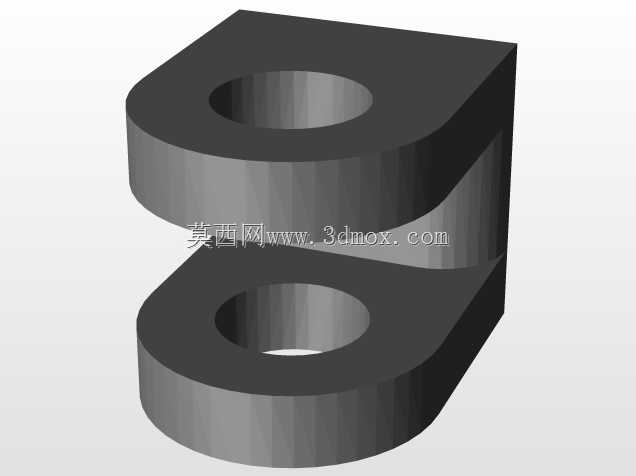

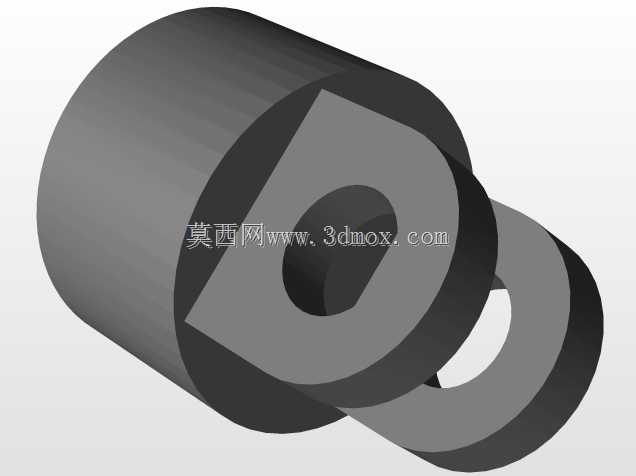

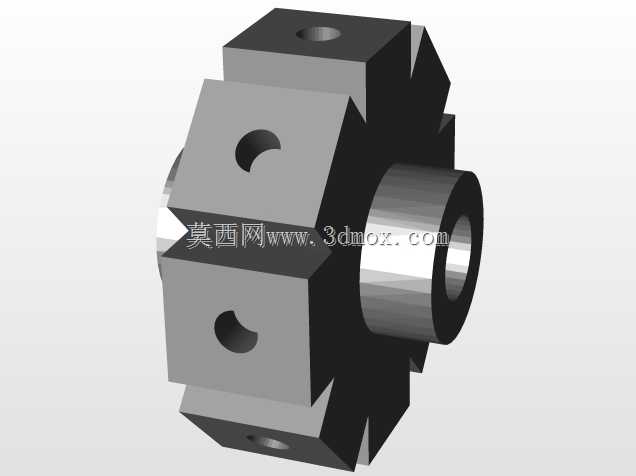

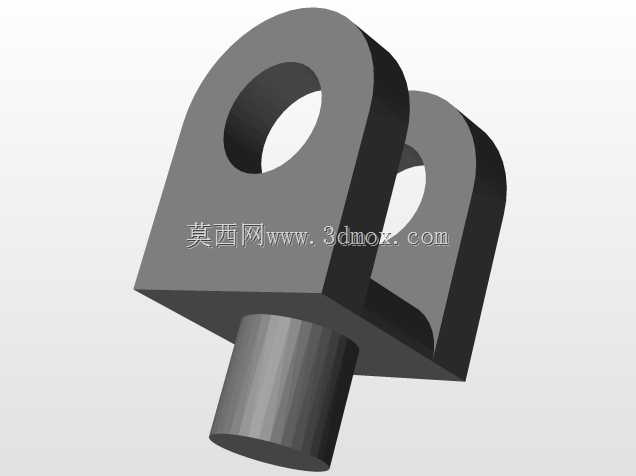

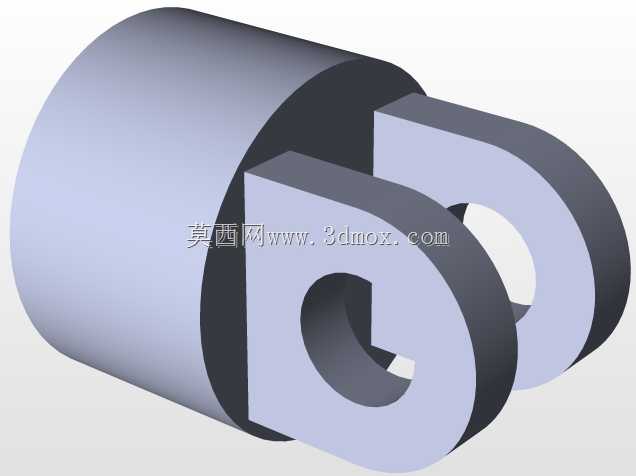

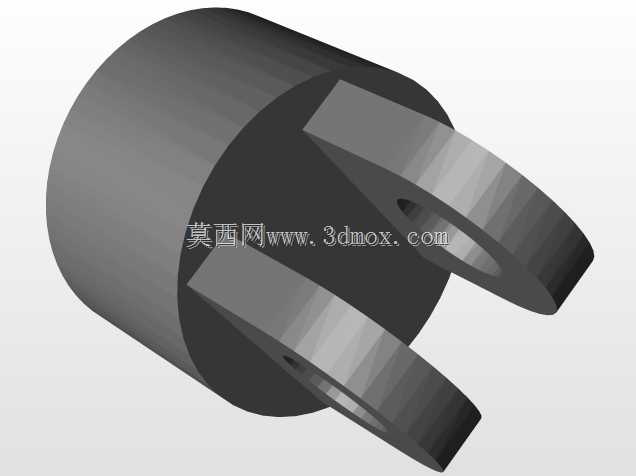

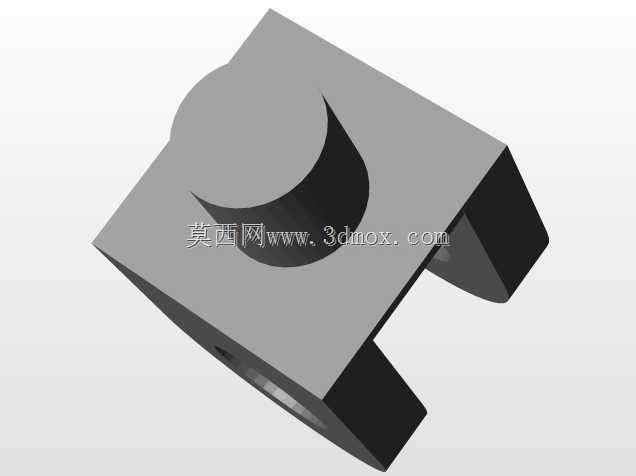

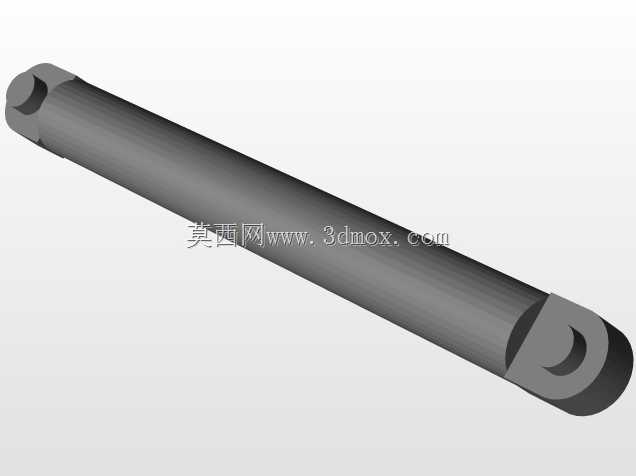

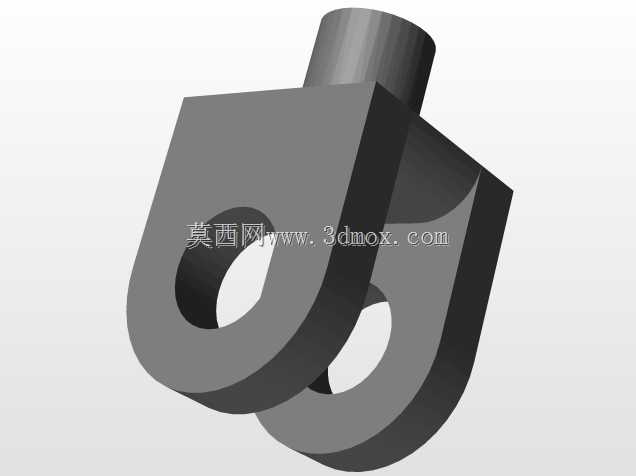

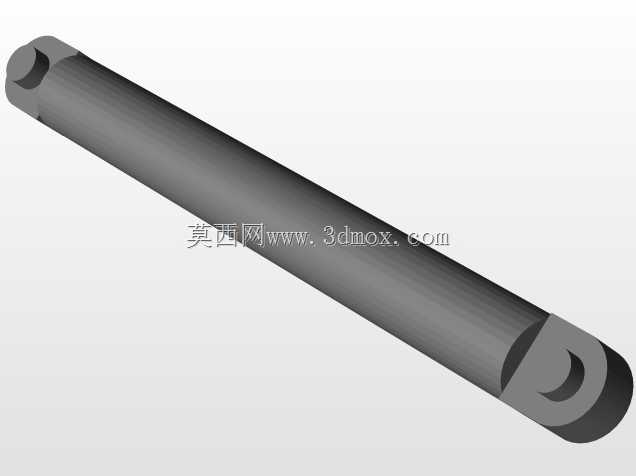

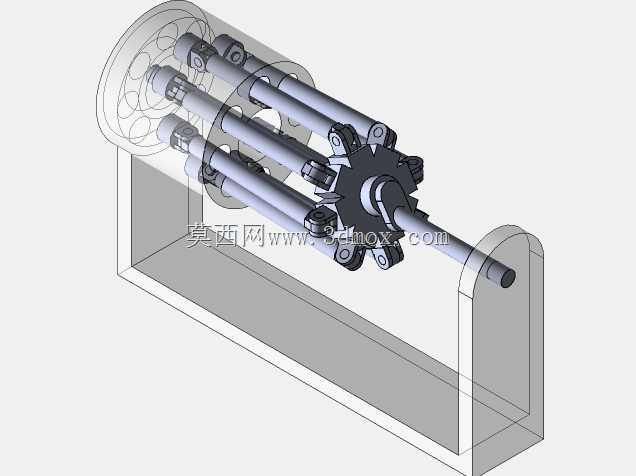

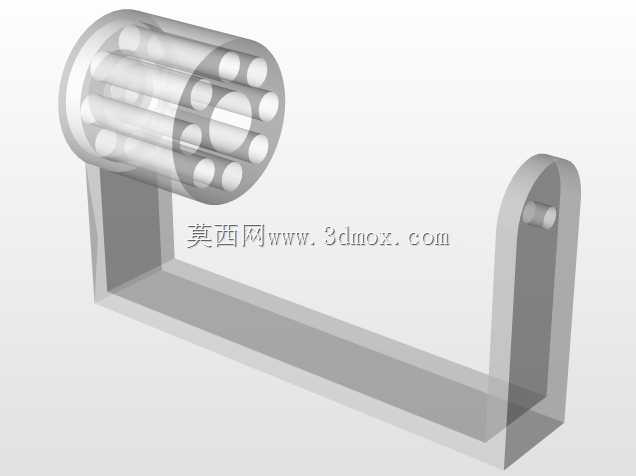

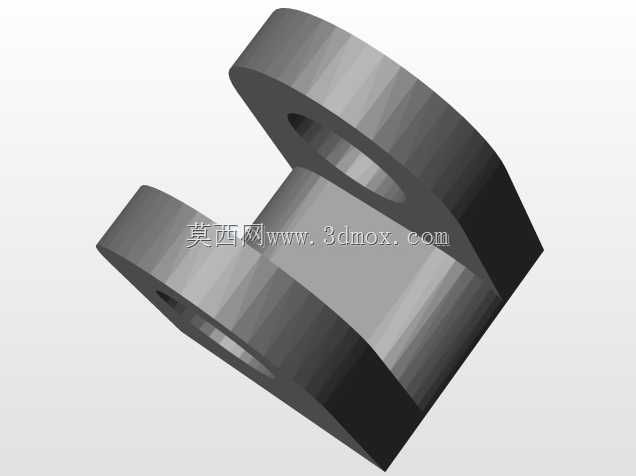

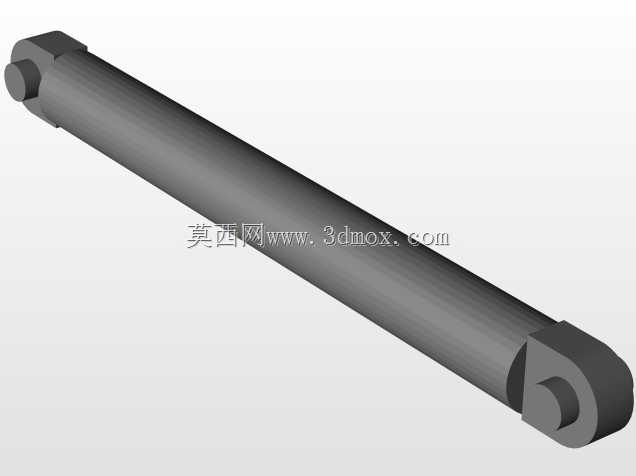

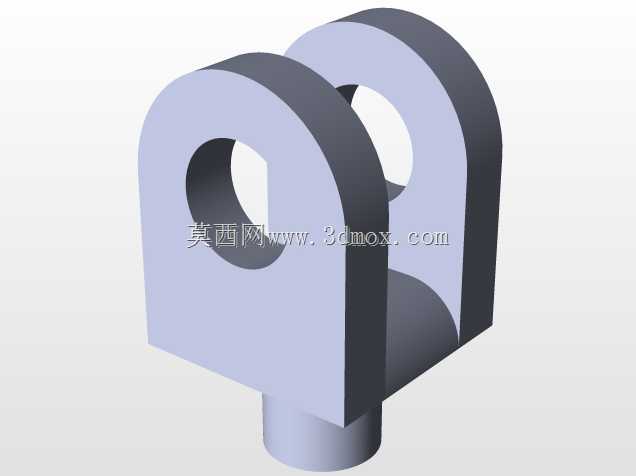

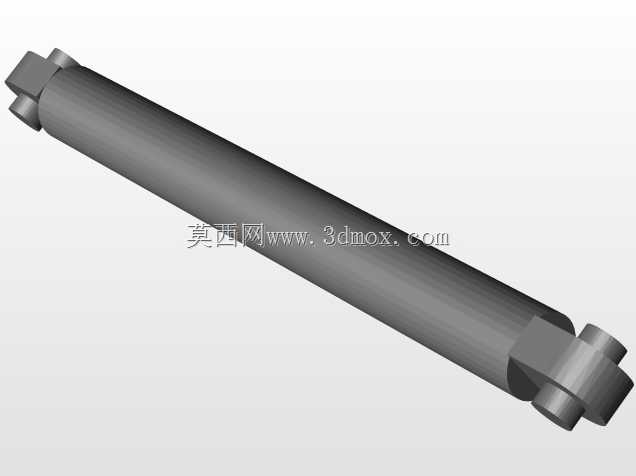

这套八活塞斜盘式动力结构，最初是为小型便携动力单元做的原理验证方案，在手持动力工具、微型液压动力站、小型航空模型动力模组这类对径向尺寸有严格限制的场景里，这类轴向排布活塞的结构比传统曲柄连杆结构的径向占用空间小近40%，能在狭长的安装空间内完成动力输出。整个结构的核心设计逻辑是通过斜盘的旋转运动，带动周向均匀排布的八个活塞做轴向往复运动，相比同排量的四活塞结构，八活塞的动力输出脉动率能降低60%以上，运行时的振动幅度更小，不需要额外加装大质量的平衡块就能满足低振动工况的使用要求。设计过程中最先确定的是斜盘的倾斜角度，角度过大会导致活塞侧推力急剧升高，加速活塞与缸壁的磨损，角度过小则会让活塞行程不足，无法达到设计排量要求，最终选定的倾斜角度能让活塞在整个行程内的侧推力保持在密封件可承受的载荷范围内，同时保证足够的做功行程。缸体部分采用整体式镗孔设计，八个缸孔沿主轴轴线周向等角度分布，每个缸孔的内壁粗糙度要求控制在Ra0.8以内，保证活塞往复运动时的密封性能，减少内部泄漏。活塞与斜盘之间通过铰接滑靴连接，滑靴端面与斜盘平面之间预留了油膜间隙，运行时压力油会进入间隙形成静压支撑，避免金属直接接触造成的磨损。主轴与斜盘采用花键连接，保证扭矩传递的同轴度，同时方便装配时调整斜盘的初始角度，适配不同排量的使用需求。整个结构的安装边界为轴向开放式托架结构，托架两侧的支撑孔与主轴两端的轴颈配合，同轴度公差控制在0.02mm以内，避免主轴高速旋转时出现卡滞。设计时特意将活塞的往复运动惯性力做了对称抵消处理，八个活塞分为四组对向布置，每组活塞的运动方向相反，惯性力可以相互平衡，不需要额外设置平衡轴就能让整机运行平稳。这类结构除了作为内燃机原理验证之外，稍作修改就能作为轴向柱塞泵的核心结构使用，在小型液压系统中可以提供稳定的高压油输出，适配小型液压机具、伺服液压系统的动力需求。在建模过程中需要重点关注活塞与缸孔的配合间隙、滑靴与斜盘的接触应力、主轴的挠度变形这几个关键点，配合间隙过大会导致内泄严重，效率降低，间隙过小则会在热胀状态下出现活塞卡滞的问题；滑靴与斜盘的接触应力需要控制在材料许用接触应力范围内，避免长时间运行出现点蚀失效；主轴的挠度变形需要控制在0.01mm以内，保证斜盘旋转时的端面跳动量符合要求，避免活塞行程出现偏差。
