带倒挡结构立式单缸蒸汽机

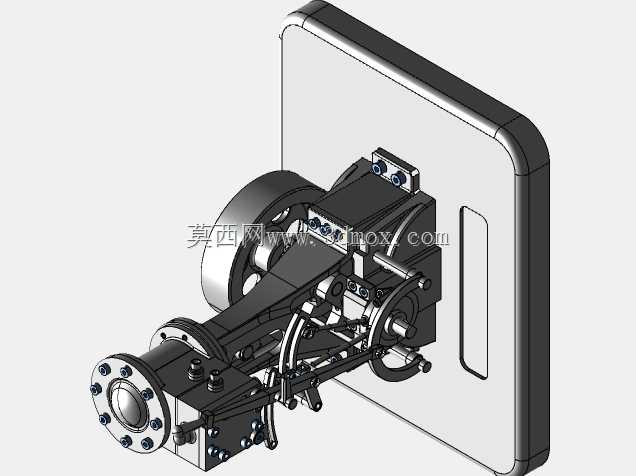

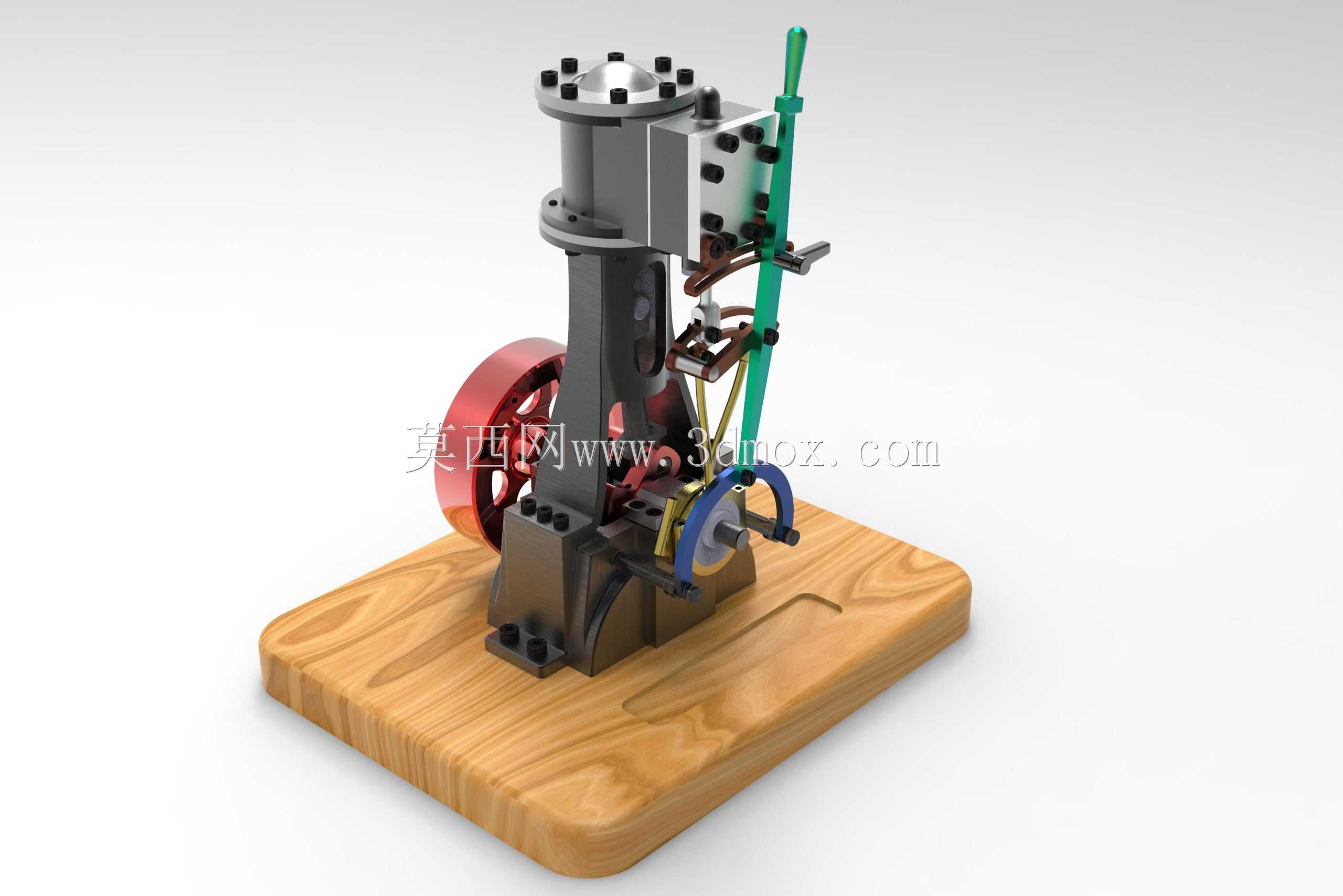

这款立式带倒挡的蒸汽机，可应用于小型固定式动力输出场景，也可作为复古动力演示装置、小型船舶辅助动力、老式工坊设备的动力源使用，区别于常规单缸立式蒸汽机，其核心特点是集成了可切换运转方向的倒挡操纵结构，无需额外加装换向齿轮组即可实现输出轴正反转切换，适配需要双向动力输出的作业场景。从结构设计来看，整机采用立式单缸布局，气缸垂直布置于机身主体上部，有效压缩了整机横向安装空间，底座采用实木承托结构，实际工程应用中可替换为铸铁安装底座，底座预留的安装孔位可直接固定于设备机架或安装平台，安装边界可根据实际配套设备调整，整机重心沿气缸轴线垂直分布，运转时的振动可通过垂直结构传导至底座，降低横向倾覆风险。倒挡操纵机构布置于气缸侧部，通过操纵杆带动配气机构的气门切换逻辑，改变进排气时序从而实现活塞往复方向的切换，相比外置换向结构，该集成式倒挡设计减少了外部传动部件的数量，降低了传动过程中的功率损耗，同时缩小了整机的外围尺寸。飞轮采用侧置布局，安装于曲轴输出端，大直径的轮盘结构可储存足够的转动惯量，保障活塞越过止点时的运转平顺性，降低转速波动。配气机构采用侧置滑阀结构，配合倒挡操纵杆的联动，可在运转状态下直接完成换向操作，无需停机调整，适配需要频繁切换转向的作业工况。机身主体采用分体式装配结构，气缸、曲轴箱、操纵机构、配气组件均为独立装配单元，各部件通过螺栓紧固连接，便于后期拆解维护与易损件更换。曲轴连杆机构采用偏心曲柄设计，将活塞的垂直往复运动转化为曲轴的旋转运动，连杆与活塞、曲轴的连接部位均预留了润滑通道，可保障长时间运转下的摩擦副润滑效果。整机的安装尺寸可根据配套场景调整，立式布局的优势在于占地面积小，可适配空间局促的安装位置，倒挡功能的加入拓展了这款蒸汽机的适用范围，既可以作为固定式动力设备驱动小型发电机、磨盘等负载，也可作为小型移动载具的动力源，通过操纵杆直接控制前进与后退，无需额外加装换向传动箱。在结构设计过程中，优先保障了各运动部件的运动间隙，活塞与气缸壁的配合间隙、曲轴轴承的游隙、配气滑阀的配合面精度都经过合理匹配，既避免运转卡滞，也减少了蒸汽泄漏损耗。外露的操纵杆做了加长设计，操作力矩更小，操作人员可轻松完成换向操作，侧部的管路布局整齐，进气管路直接连通气缸配气口，减少了管路弯折带来的蒸汽压损。
