硬质合金螺旋槽立铣刀结构设计

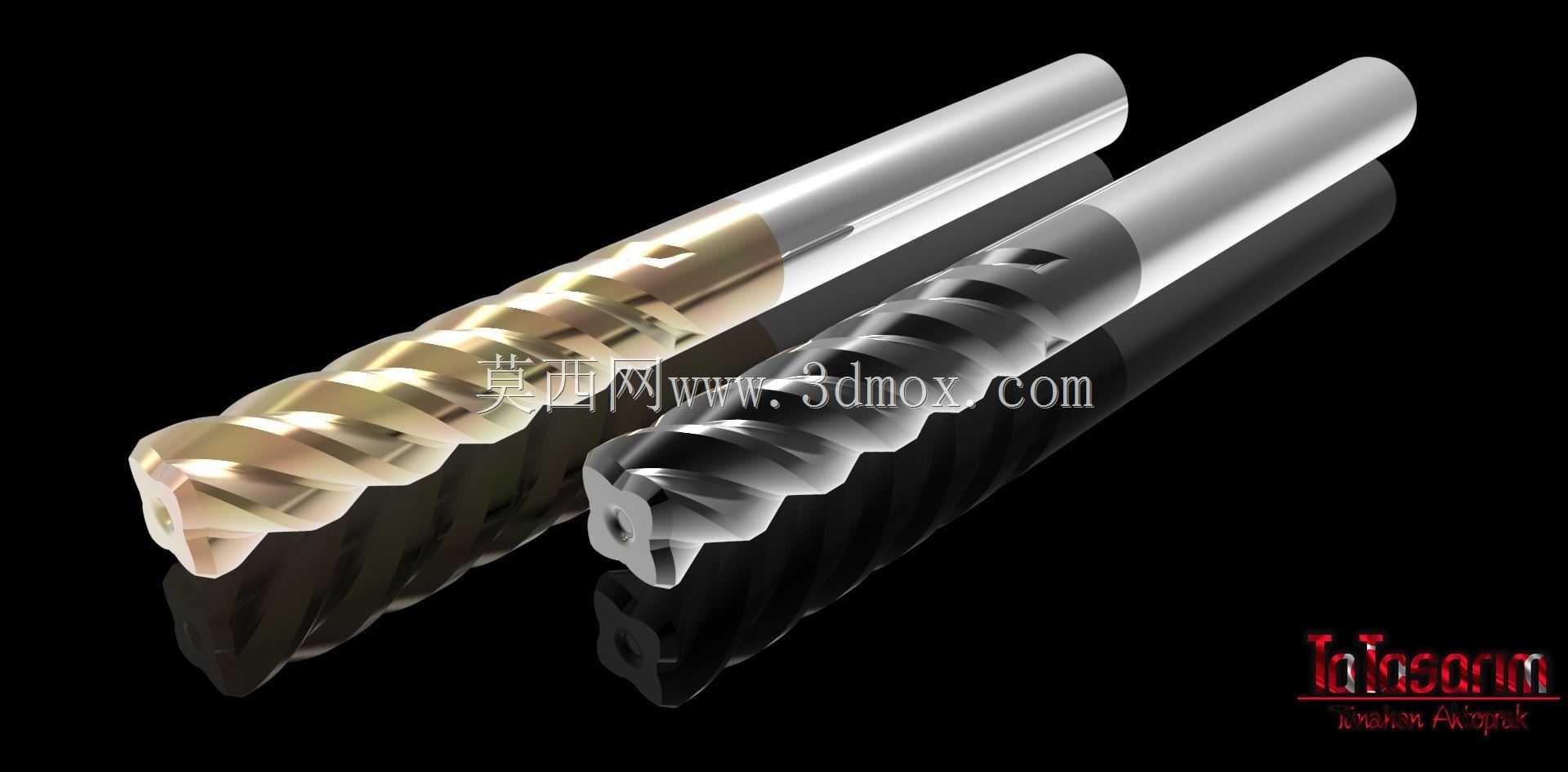

这款螺旋槽立铣刀的三维结构还原，完全贴合车间实际加工场景的使用需求，日常数控铣削工序里，不管是普通碳钢的平面开粗、模具钢的型腔半精铣，还是有色金属件的侧壁精修，这类刀具都是机台刀库中常备的消耗类工装部件。从结构设计逻辑来看，刀具整体分为切削工作段、夹持柄段两个核心部分，柄部采用标准直柄结构，外径公差严格匹配弹簧夹头、液压刀柄的装夹夹持范围，装夹时伸出长度可根据加工深度灵活调整，只要保证悬伸长度不超过柄径的4倍，就能有效规避高速切削时的振刀问题，加工表面粗糙度可稳定控制在Ra1.6以内。切削段的螺旋槽设计做了差异化处理，两款刀具分别采用不等分螺旋角、大螺旋角两种槽型结构，前者针对钢件加工时的断续切削工况，能有效打散切削谐振频率，减少切削颤纹；后者针对铝、铜等软质金属加工，大螺旋角可以让切屑更顺畅排出，避免切屑粘刀刮伤已加工表面。刀具端齿部分设计了标准过中心切削刃，可直接完成垂直下刀的钻铣动作，不需要提前预钻下刀孔，能大幅减少工序切换的辅助时间，周刃的后角做了双后角结构，第一后角保证刃口强度，第二后角减少刃带与工件的摩擦面积，降低切削热的产生。从安装边界来看，柄部的圆柱度公差控制在0.002mm以内，装夹后刀具的径向跳动可控制在0.005mm范围内，适配加工中心、数控铣床、精雕机等多数常规金属切削设备的装夹接口，不需要额外定制转换套。建模过程中完整还原了刀具的刃口倒棱、槽底圆角、颈部退刀结构，这些细节直接决定了刀具的实际使用寿命，槽底圆角可以避免应力集中，减少刀具在大进给切削时的断刀风险，刃口倒棱可以提升刃口抗冲击性能，应对毛坯表面的硬皮切削时不会出现崩刃问题。日常选型时，可根据被加工材料的硬度调整切削参数匹配，加工硬度HRC30以下的钢材时可采用大进给参数，加工高硬度模具钢时则需要降低进给量、提高切削线速度，配合合适的冷却方式就能获得稳定的加工寿命。
