单缸往复式内燃引擎结构设计

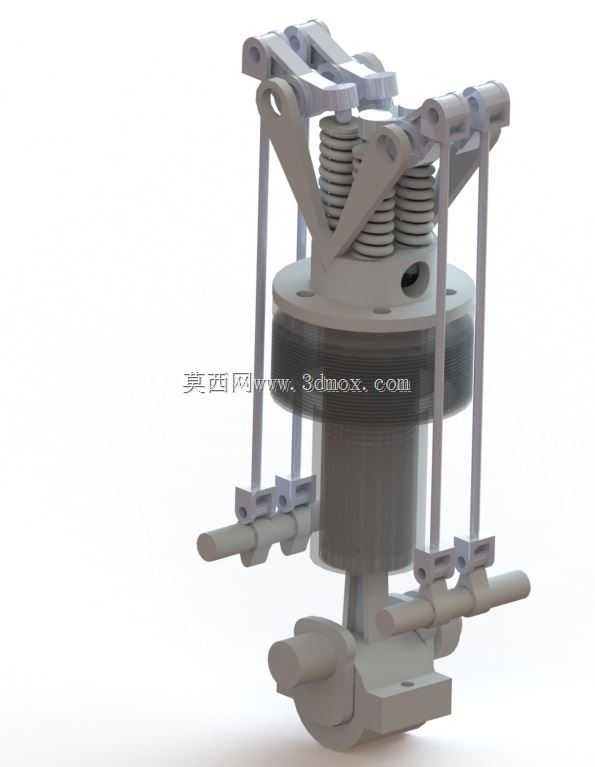

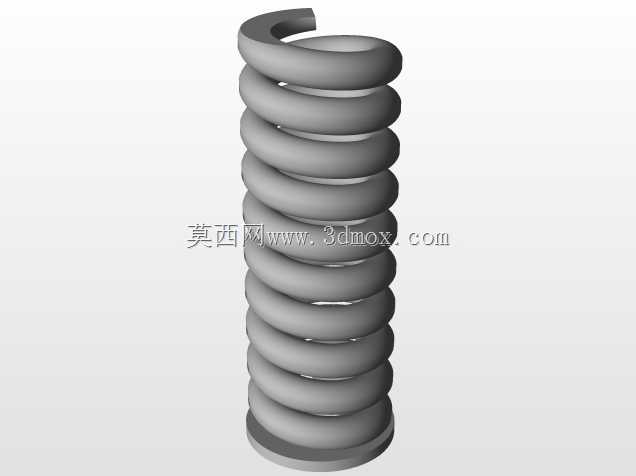

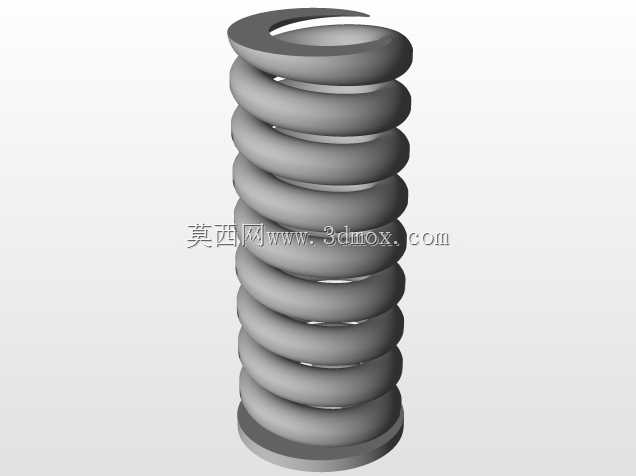

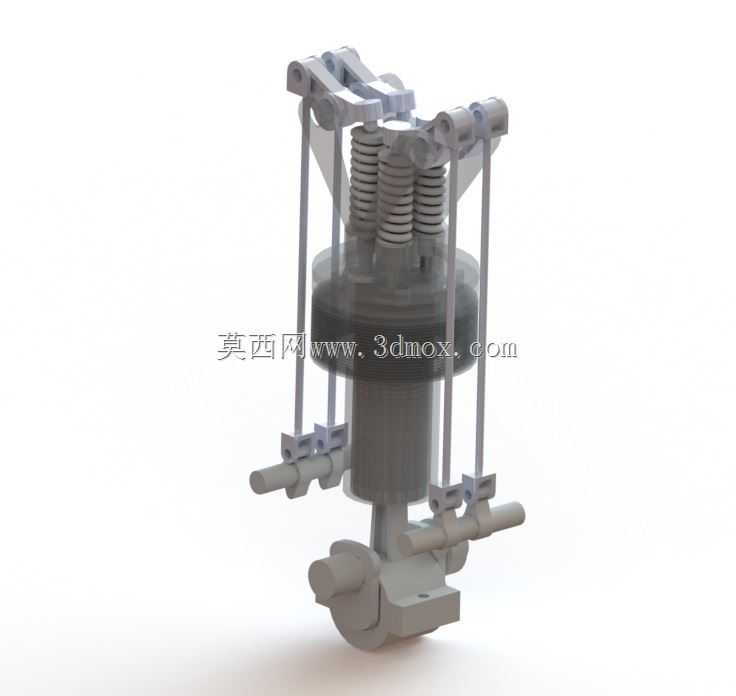

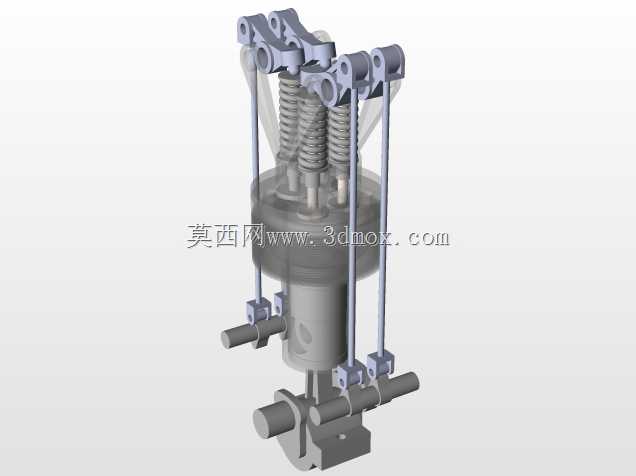

这套单缸动力装置的三维结构，完整还原了往复式内燃动力核心的全部运动副与装配关系，在小型通用动力、教学演示、小型农机配套、便携发电设备领域有着广泛的应用场景。从实际用途来看，这类单缸结构常作为小型动力输出单元，匹配微耕机、小型发电机组、园林机械、便携作业设备的动力源，凭借结构简单、维护便捷、低速扭矩输出稳定的特性，在小功率动力场景中占据不可替代的位置。从功能特性上看，模型完整呈现了活塞往复运动、曲柄连杆机构的动力转换、顶部气门配气组件的联动逻辑，配套的复位弹簧、支撑导杆、侧置输出轴结构都做了等比例还原，每一处连接副的装配间隙、运动行程都参考实际量产机型的参数做了匹配，能直观展示四冲程动力循环中进气、压缩、做功、排气四个行程的部件联动状态。设计思路上，整体采用立式布局，将曲柄连杆机构布置在结构下部，配气与弹簧复位组件布置在上部，四根竖向导杆承担上部组件的导向与支撑作用，侧置的动力输出轴直接对接曲柄端，省去了额外的传动转接结构，既压缩了整体的轴向尺寸，也降低了动力传递过程中的损耗。外形尺寸与安装边界方面，整体结构呈圆柱立式布局，下部安装基座预留了标准的螺栓固定孔位，输出轴的轴径、伸出长度都匹配通用小型动力的安装接口，上部配气组件的外轮廓没有超出下部缸体的投影范围，安装时不需要额外预留上部的侧向避让空间，侧置的操纵连接轴位置也符合常规小型动力的操纵机构布置逻辑，可直接适配现有通用机架的安装点位，不需要对配套设备的机架结构做大规模改动。结构细节上，活塞与缸体的配合面、连杆两端的铰接副、气门弹簧的预压行程都做了符合工程实际的设计还原，没有出现运动干涉的问题，上部的摇臂支架采用一体化三角支撑结构，在保证支撑强度的同时减少了零件数量，降低了装配复杂度，下部的曲柄平衡块结构也做了完整呈现，能直观展示单缸机平衡结构的设计逻辑，对于刚接触动力结构设计的从业者来说，可直接参考这套结构理解单缸动力的运动逻辑与装配要点，也可作为小型动力设备改型设计的基础结构参考，在做配套选型时也能通过模型直观核对安装尺寸与部件位置的匹配度，减少前期选型的试错成本。
