十字槽轮间歇传动机构结构设计

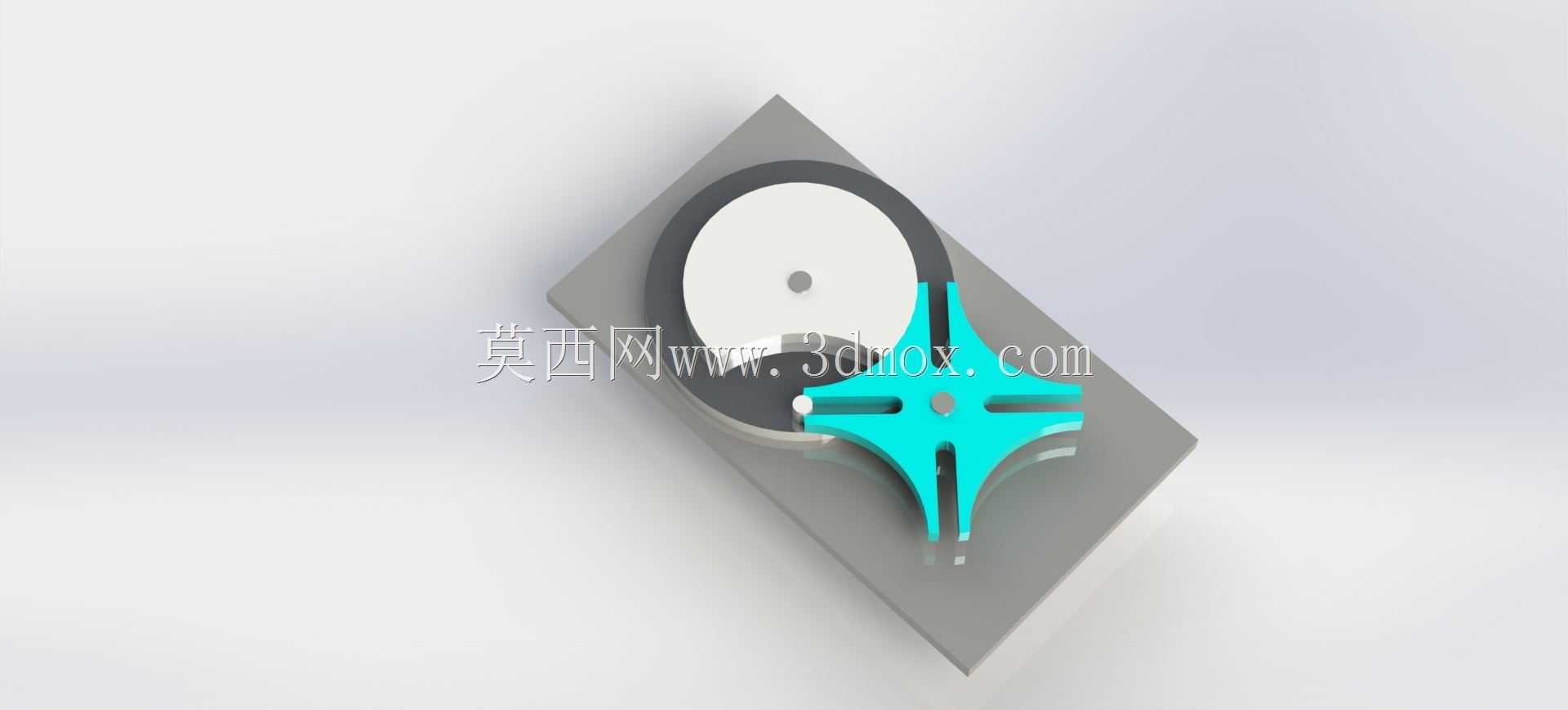

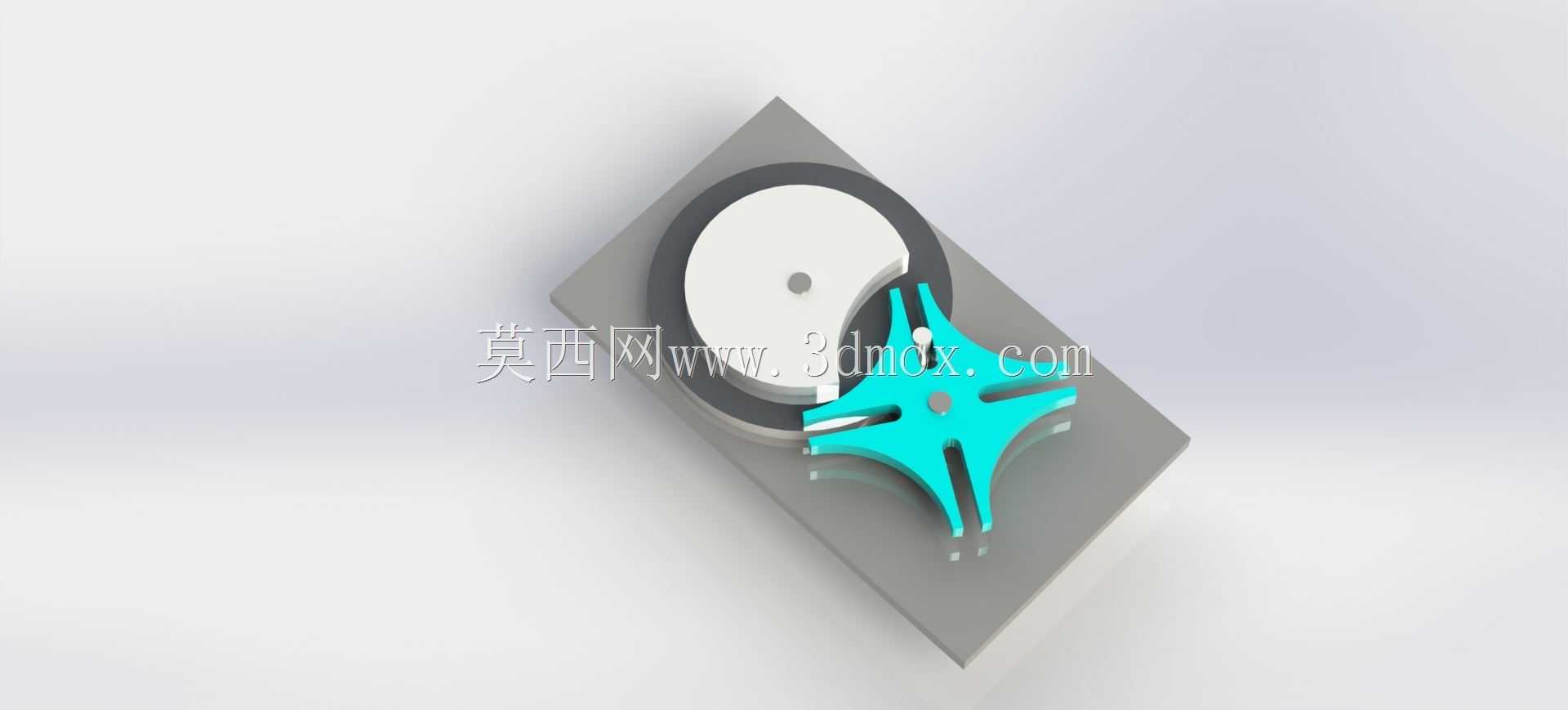

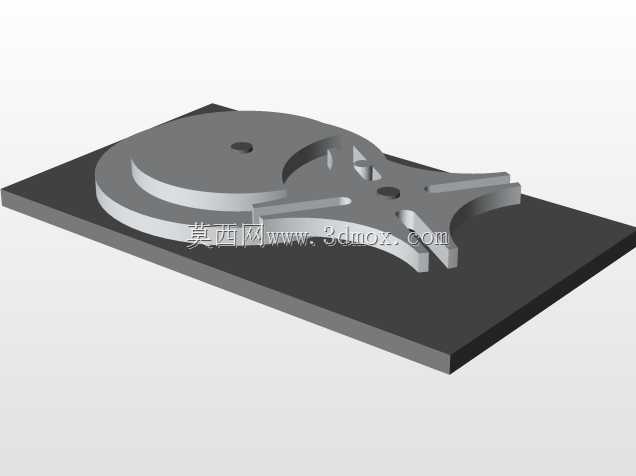

　　这套间歇传动结构的核心是槽轮与主动拨盘的配合设计，日常在多工位转台、自动化送料、胶片卷片机构里都能见到这类结构的身影，它不需要复杂的电控程序，纯靠机械结构就能实现固定节拍的间歇转位，在高速轻载的间歇送进场景里可靠性远高于频繁启停的伺服直驱方案。从结构组成来看，主动侧的圆柱拨销嵌入十字槽轮的径向槽内，当拨盘连续回转时，拨销进入槽口的阶段会带动槽轮转过固定90度角，拨销脱离槽口后，槽轮上的凹圆弧锁止面会和拨盘上的凸圆弧锁止弧贴合，让槽轮在静止阶段完全锁止，不会因为负载惯性出现窜动，这也是这类机构能在高精度分度场景长期使用的核心原因。做这套结构的三维建模时，首先要敲定的是槽轮的槽数，这里采用的是四槽结构，对应每次转位90度，

　　适合四工位的循环作业场景，槽数的选择直接决定了动停比——也就是单次转动时间和单次静止时间的比值，四槽结构的动停比是1:3，也就是拨盘转一整圈的周期里，四分之一时间槽轮在转位，四分之三时间槽轮保持锁止静止，刚好匹配大多数需要工位停留完成加工、装配、检测工序的设备需求。建模过程中需要重点关注几个配合尺寸的边界：首先是拨销中心到拨盘回转中心的中心距，这个尺寸必须和槽轮槽口的回转半径严格匹配，中心距偏大就会导致拨销卡滞无法顺利进出槽口，中心距偏小则会出现传动间隙，转位到位后存在冲击晃动；其次是锁止弧的配合间隙，凸弧和凹弧之间要保留0.02-0.05mm的活动间隙，既不能间隙过大导致锁止阶段槽轮有窜动余量，也不能间隙过小出现转动卡涩、

　　磨损加剧的问题。安装边界上，这套机构的两个回转副需要保持严格的平行度，两个回转轴的轴线平行度公差要控制在0.01mm/100mm以内，否则拨销在进出槽口时会出现偏载，不仅会增大传动阻力，长期运行还会导致槽口侧面出现不均匀磨损，直接降低机构的使用寿命。槽轮的槽口侧面需要做微小的倒角处理，避免拨销进入槽口的瞬间出现刚性撞击，在高速运行的场景下，拨销通常会采用带滚动轴承的结构，把滑动摩擦变成滚动摩擦，降低传动过程中的磨损和噪音。从实际应用的角度来说，这类结构不需要额外的锁紧装置，纯靠机械结构就能实现精确的分度定位，在中低速、轻载的多工位设备里成本优势非常明显，比如常见的口红灌装转台、小零件自动检测分选设备、老式电影放映机的卷片机构，

　　都是采用的这类传动原理。设计的时候还要考虑动平衡问题，拨盘上的拨销属于偏心质量，转速超过60rpm的时候就需要在拨盘对应位置做配重平衡，避免高速转动时产生振动传导到设备机架上，影响整机的运行稳定性。槽轮的径向槽深度要比拨销的回转行程深1-2mm，防止加工和装配误差导致拨销走到槽底时出现顶死的情况，槽轮的中心孔和输出轴的配合建议采用H7/k6的过渡配合，保证传动过程中没有回程间隙，转位角度精度可以控制在±0.1度以内，完全能满足大多数普通自动化设备的分度精度要求。和其他间歇传动结构相比，比如棘轮机构，槽轮机构的传动过程更平稳，冲击和噪音更小，转位角度固定不需要额外的角度定位结构，缺点是动停比是固定值，不能灵活调整转位角度和停动时间，所以在选型的时候要提前确认工位数量和节拍要求，四槽结构适合四工位场景，如果是六工位、八工位的设备，只需要调整槽轮的槽数和对应的中心距参数，就能适配不同的分度需求。建模的时候所有配合面都要做公差标注，尤其是锁止弧的轮廓度、槽口侧面的对称度、两个回转轴的位置度，这些形位公差直接决定了机构装配后能不能顺畅运行，很多新手工程师做这类结构设计的时候只画外形不标公差，最后加工出来的零件装配后要么卡滞要么间隙过大，就是忽略了这些关键配合尺寸的精度要求。
