大学生方程式赛车空间管阵式车架底盘结构

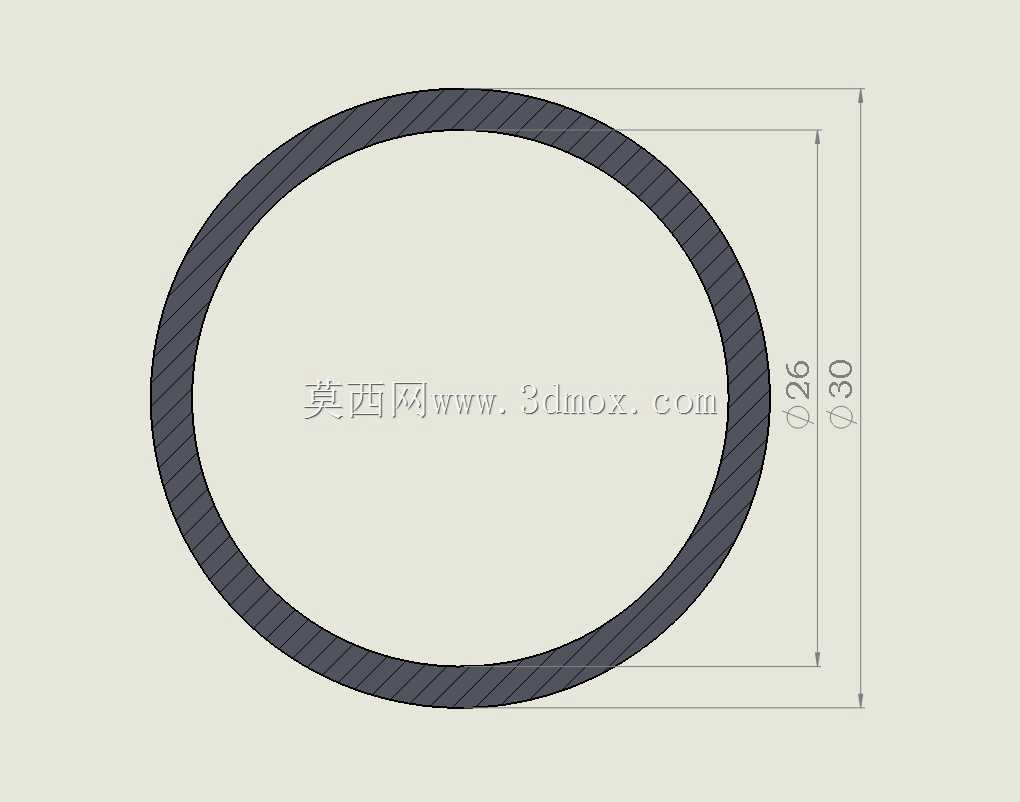

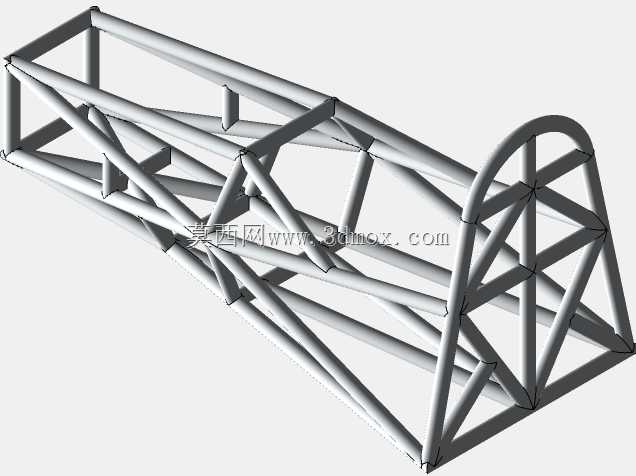

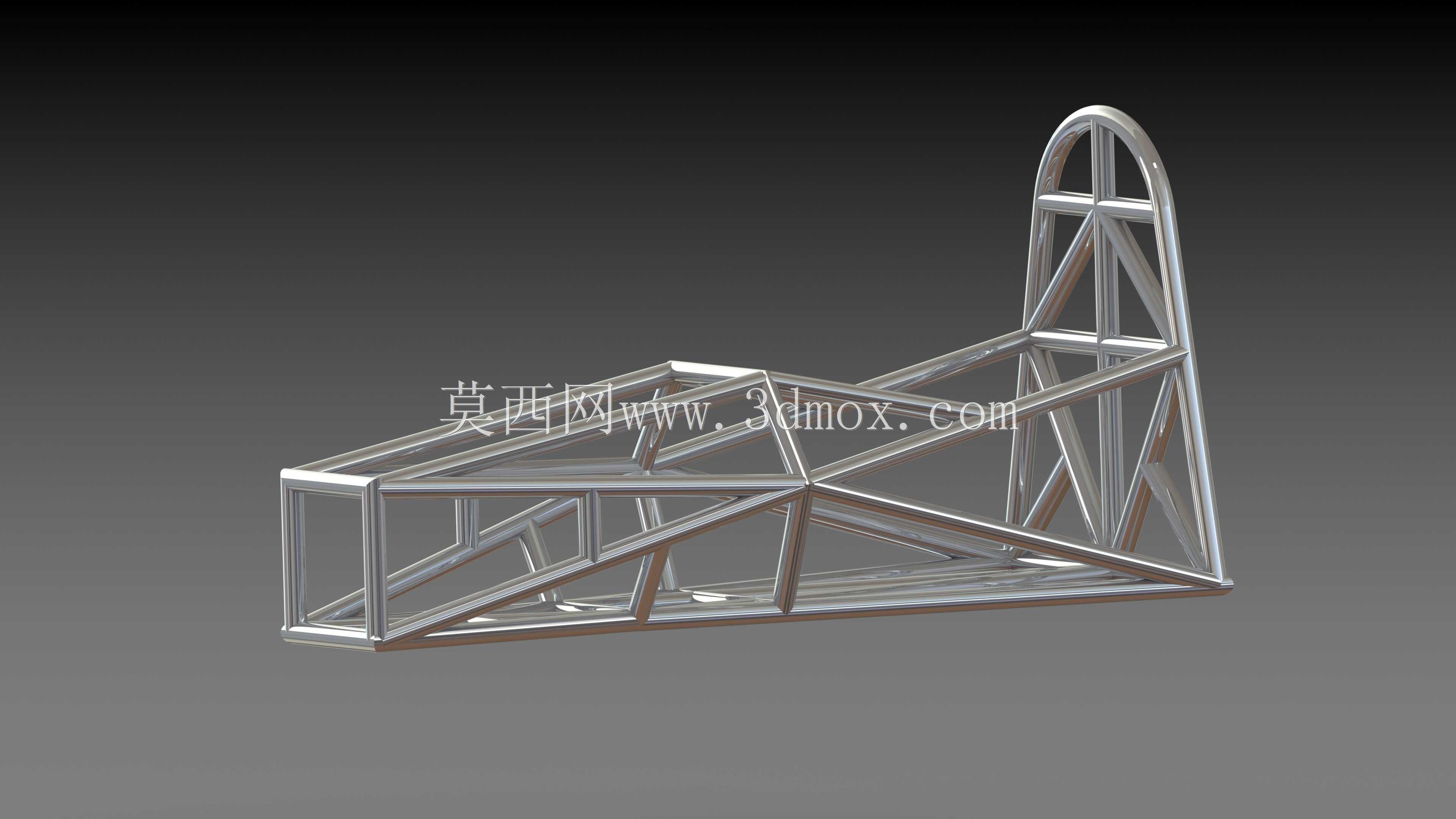

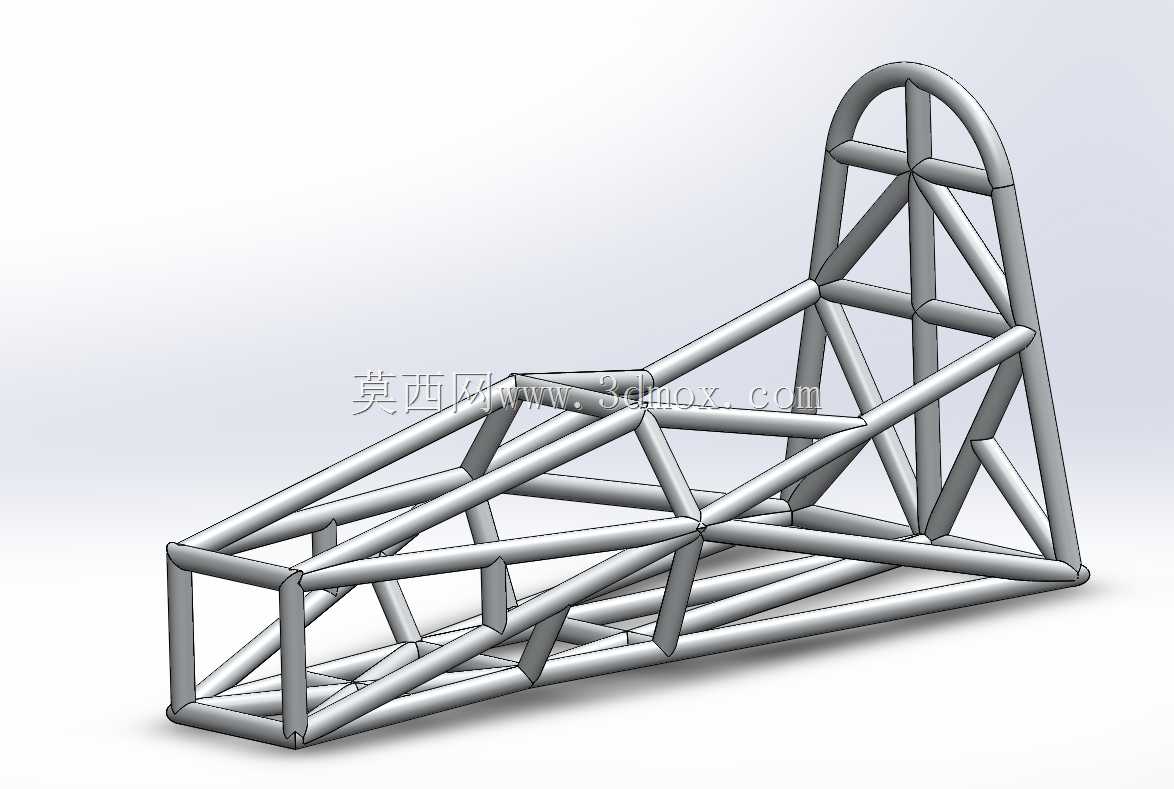

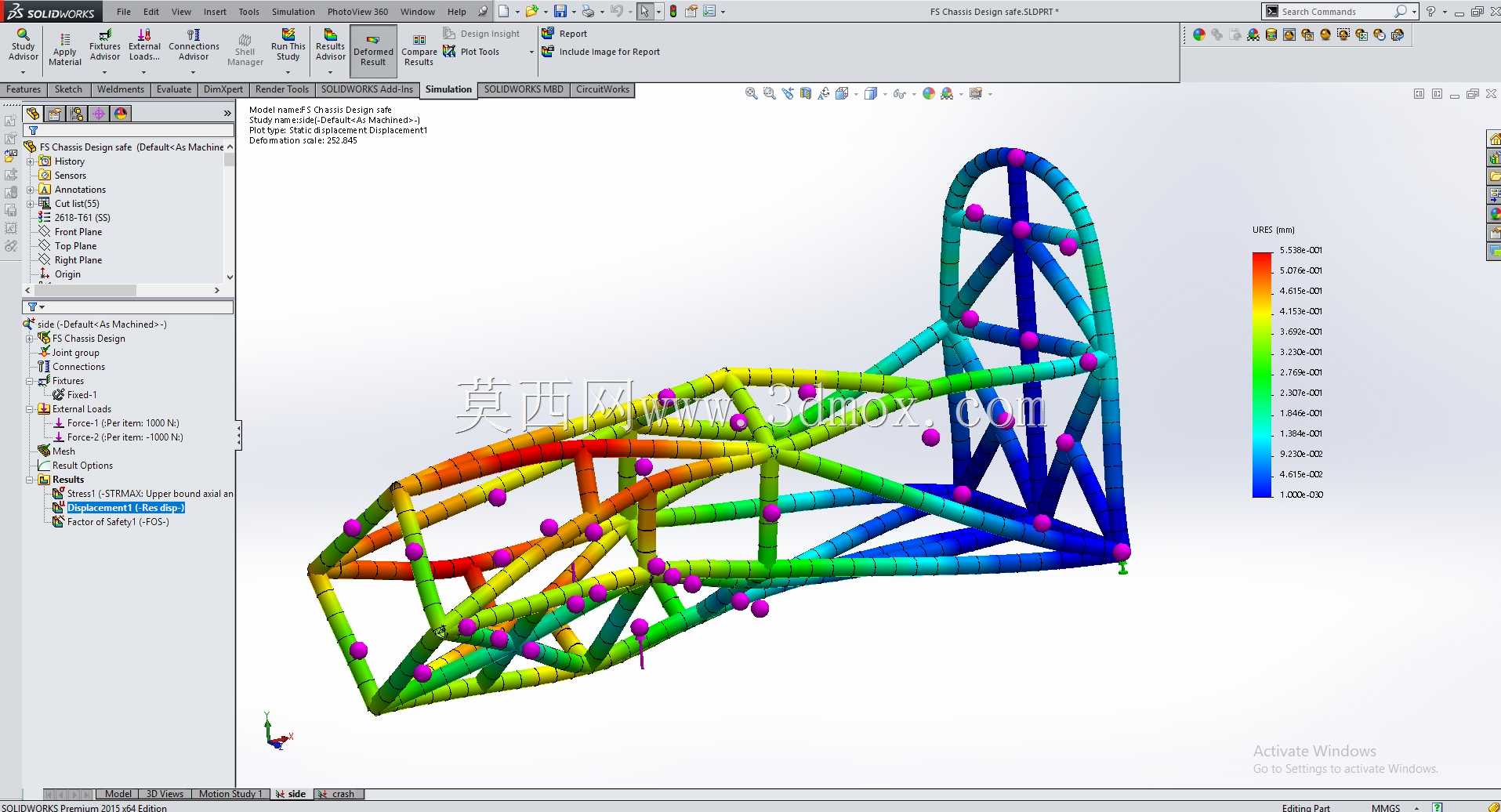

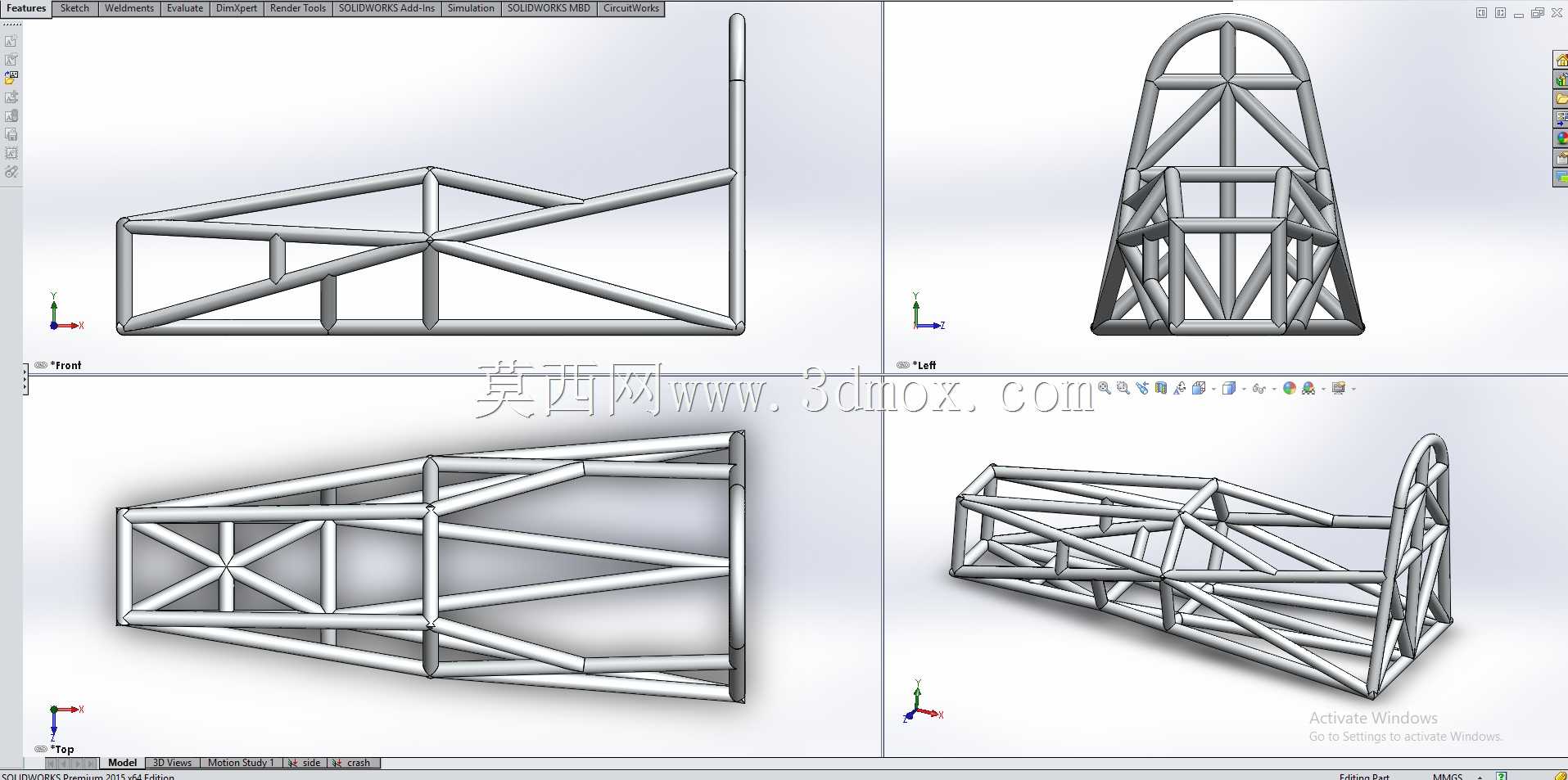

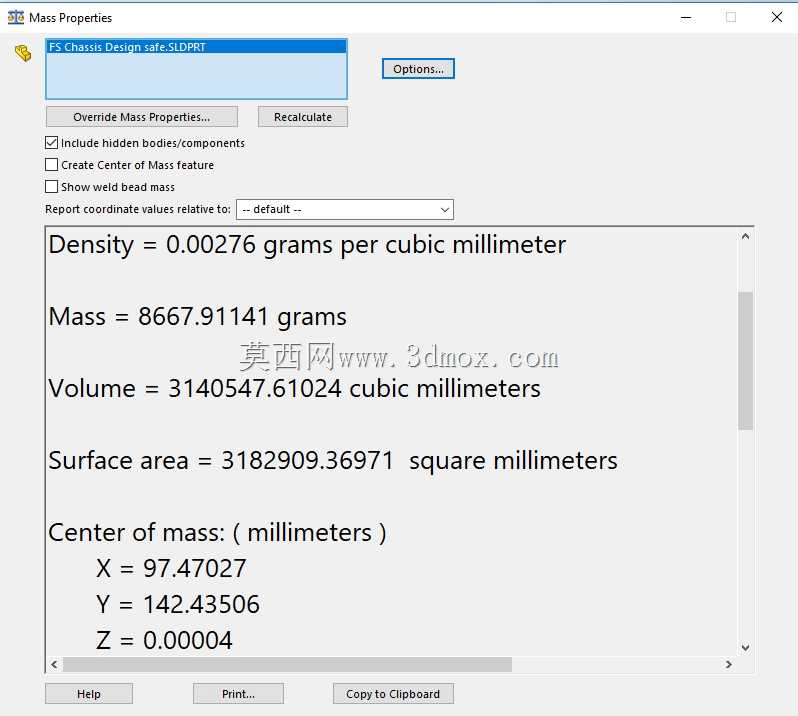

该空间框架式底盘结构面向大学生方程式赛事的教学实践与样车试制场景，核心承载整车动力总成、悬架系统、转向机构与车手座舱的全部载荷，是无动力总成状态下的裸车架本体，采用30mm外径、壁厚2mm的铝管作为主结构材料，兼顾轻量化需求与 torsional 刚度指标，适配学生赛事中低预算、易加工的制作条件。从设计逻辑来看，整体框架遵循载荷传递路径最短的原则布置管梁：前部预留的矩形框体用于安装前悬架上下叉臂、转向机与前防撞缓冲结构，管梁交汇节点均采用相贯线切口焊接，避免应力集中导致的结构失效；中部座舱区域按照人机工程边界留出驾驶空间，侧边防撞杆采用斜向交叉支撑布局，在侧碰工况下可通过管梁变形吸收冲击能量，同时为座椅、安全带安装点预留了对应的焊接支座位置；后部高耸的环形管架用于安装防滚笼顶部结构，满足赛事安全规则中对车手头部防护的空间要求，后段延伸的三角支撑结构用于固定后悬架、差速器与动力总成安装吊耳，所有安装面的位置度公差在建模阶段就按照焊接工装的定位基准做了约束，减少后期试制时的配焊工作量。从安装边界来看，车架整体宽度控制在轮距允许的范围内，前部框体内侧预留了制动管路、线束的走管空间，底部纵梁的离地间隙满足赛事通过性要求，所有管梁的弯曲半径均适配常规弯管机的加工能力，不需要定制特殊成型模具，学生团队可通过常规的切管、弯管、焊接工序完成实物制作。这类管阵式车架不同于量产车的承载式车身，没有覆盖件参与承载，全部载荷都通过空间管梁的轴向拉压传递，建模阶段就对每个节点的连接方式做了简化处理，省略了不必要的加强筋结构，在满足刚度要求的前提下尽可能减少管材用量，降低整车整备质量，对于初次参与赛车设计的学生团队而言，该结构可直接作为基础车架模板，根据自身选用的动力总成、悬架参数调整局部管梁位置，缩短设计迭代周期。
