卡利普型钣金冲压成型模具结构设计

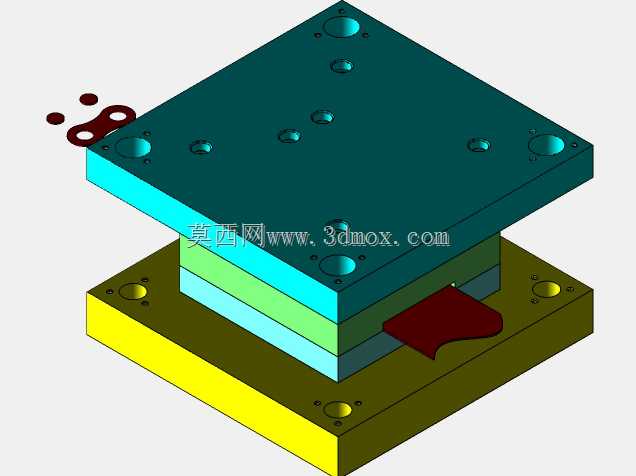

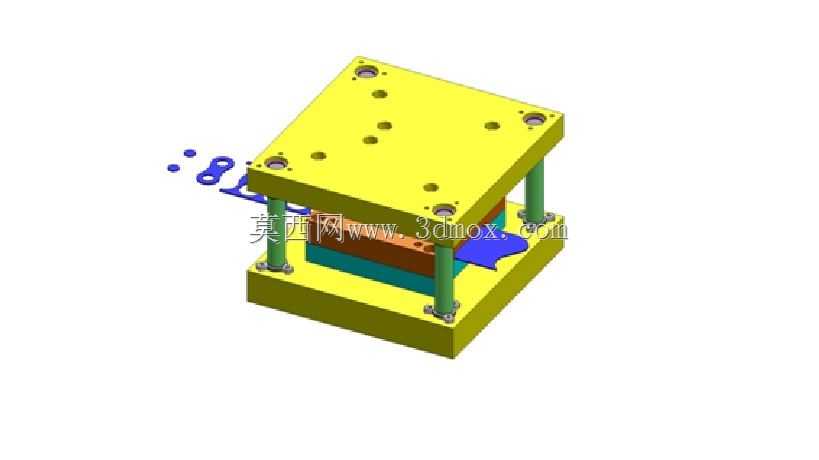

这套钣金成型模具主要针对薄金属板材的冷冲压成型工序设计，适配中小批量钣金件的落料与成型复合加工场景，常见于五金零部件加工车间的普通开式压力机配套使用，可直接安装在公称压力适配的冲压设备台面上完成对应钣金件的批量生产。从结构布局来看，模架采用标准的后侧导柱导向形式，上下模座通过四根均匀分布的导柱导套实现合模过程的精准导向，导柱配套耐磨导套，可承受连续冲压过程中的侧向偏移力，保证上下模合模时的对位精度，避免成型过程中出现啃模、料边错位的问题。上模座预留有标准的模柄安装位，可直接与压力机滑块连接固定，下模座设置有对称的U型安装槽，适配不同台面尺寸压力机的T型槽螺栓固定，安装边界可覆盖常规10吨到25吨开式压力机的工作台安装尺寸，无需额外制作过渡转接板。模具的工作部分整合了成型型腔与料边定位结构，送料时可通过侧边的定位挡块确定板材的放置位置，合模过程中压料结构先将板材压紧，避免板材在成型过程中出现窜动起皱，成型凸凹模配合间隙按照对应板材厚度的1.1倍设置，可保证成型后钣金件的尺寸一致性，边缘无明显毛刺拉伤。设计过程中充分考虑了连续生产的维护便利性，所有成型镶块均采用螺钉与销钉固定在模座上，出现磨损后可单独拆卸更换，无需整体报废模架，有效降低生产维护成本。导柱位置设置有独立的润滑空间，日常维护时可直接加注润滑油减少导向副的磨损，延长模架整体使用寿命。上下模座采用调质钢材加工，具备足够的刚性，可承受连续冲压过程中的交变载荷，不会出现模座变形导致的成型精度下降问题。模具开模后可配套常规的弹性卸料结构将成型后的工件从凸模上脱出，无需人工手动撬取工件，可提升冲压操作的生产效率，同时降低操作过程中的安全风险。这套模具的成型型腔针对特定轮廓的卡利普类钣金件设计，成型后的工件尺寸一致性好，平面度满足常规五金装配的公差要求，可直接进入后续的折弯、铆接或者表面处理工序，无需额外的整形加工。
