汽车发动机多缸集成式点火线圈结构设计

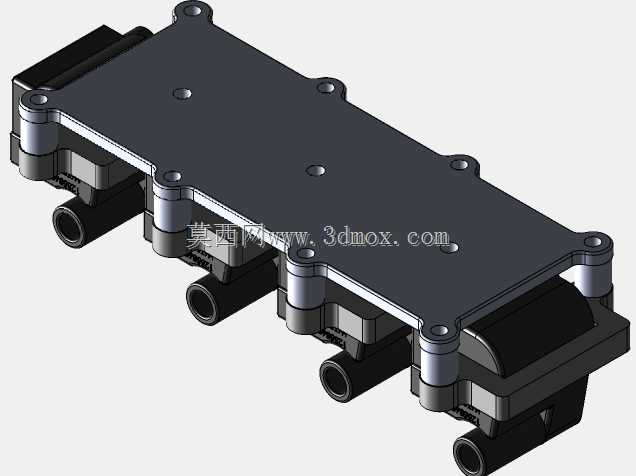

这款集成式点火线圈主要适配直列多缸汽油发动机，直接安装在发动机气门室盖上方的安装位，替代传统分缸线与独立点火线圈的分散布局，大幅压缩点火系统在发动机舱内的占用空间，适配横置前驱车型紧凑的动力舱布局，也能减少高压线路传输过程中的能量损耗，避免分缸线老化带来的漏电、缺缸故障。从结构设计来看，整体采用一体化硬质壳体封装，上盖板为平整的安装基准面，分布有6个带衬套的安装固定孔，孔位公差严格控制在±0.1mm范围内，确保安装后每个点火输出端与对应气缸火花塞的同轴度偏差不超过0.2mm，避免插接力偏斜导致的橡胶护套磨损、密封失效问题。壳体下方集成四个独立的点火输出套筒，每个套筒内置高压导电插针与橡胶密封套，套筒长度根据火花塞安装沉孔深度匹配，插入后橡胶套与沉孔内壁过盈配合，可阻挡发动机机油、灰尘进入火花塞安装腔，同时隔绝相邻气缸点火时的电磁干扰。内部线圈组采用灌封工艺固定在壳体内腔，环氧树脂灌封层完全填充绕组与壳体之间的空隙，既可以固定绕组避免车辆行驶振动导致的绕组位移、漆包线破损，也能提升整体散热效率，将点火工作时绕组产生的热量快速传导至金属上盖板，再通过发动机舱气流带走热量，避免长期高温工况下线圈绝缘层老化击穿。设计过程中优先考虑了安装维护的便捷性，整体侧边预留了线束接插件的安装位，接插件端口带有防脱卡扣，与发动机线束对接后可避免车辆振动导致的接插件松脱，所有棱角位置均做了R2以上的圆角处理，避免安装作业时划伤操作人员，也减少应力集中导致的壳体开裂风险。安装边界方面，整体外形为扁平长方体结构，最大外轮廓尺寸适配主流2.0L-2.5L排量直列四缸发动机的安装空间，安装后最高点与发动机舱盖内板的预留间隙不小于15mm，避免车辆行驶过程中动力总成抖动与舱盖发生磕碰，输出套筒的中心距与对应机型的火花塞孔中心距完全匹配，无需额外改装转接件即可直接替换原厂同规格部件，日常维护时只需拆卸6颗固定螺栓即可整体取下，无需逐一拆卸独立点火线圈，大幅缩短维保作业时间。
