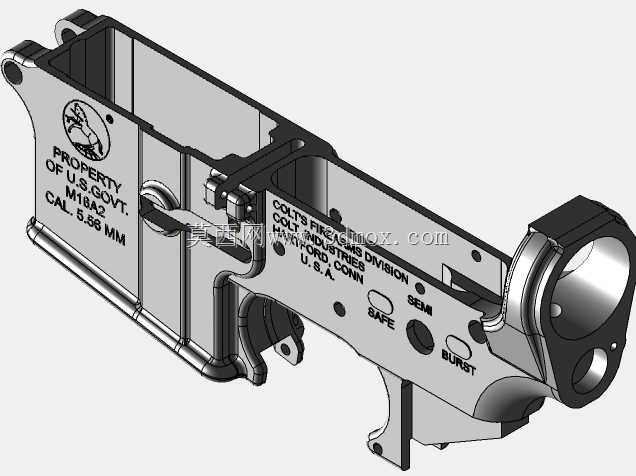

M16A2步枪下部机匣结构三维数模

　　该结构件为M16A2自动步枪的下部机匣组件，是整枪承载发射机构、供弹机构与握持操作组件的核心基体结构，在轻武器装备体系中承担着动作传导、部件定位、人机交互承载的多重作用，其结构精度直接决定整枪的扳机力一致性、弹匣插拔顺畅度、全自动/半自动发射动作可靠性，是枪械结构设计中加工精度要求最高、受力工况最复杂的结构单元之一。

　　从实际应用场景来看，该下部机匣结构可用于轻武器原理教学、战术装备改装验证、影视道具结构复刻、射击运动器材配件开发等多个领域，在结构设计层面，该版本针对REV1阶段的触发器插槽位置做了修正，调整了扳机销孔与阻铁安装槽的相对位置公差，修正了早期版本中扳机行程过长、阻铁扣合量不足的问题，确保扳机组件安装后，扣合行程保持在4-6mm的合理区间，单发射击时扳机力稳定在25-35N范围内，避免出现扳机卡滞、滑机、连发失控等安全隐患。

　　在结构功能设计上，下部机匣集成了弹匣座、扳机护圈、握把连接座、快慢机安装孔、枪尾连接销孔、抛壳挺让位槽等多个功能结构，其中弹匣座内部设计有1.5°的导入锥面，可兼容标准STANAG弹匣的快速插拔，即使在夜间盲插、戴战术手套操作的工况下，也能保证弹匣在3N以内的插入力下到位锁定，弹匣卡笋的安装槽位置做了0.2mm的下沉设计，避免携行过程中被装具剐蹭导致弹匣意外脱落。快慢机安装孔采用同轴度0.02mm的通孔设计，可兼容0-90°范围的快慢机转动，分别对应保险、半自动、全自动三个档位，档位定位槽的深度设计为0.8mm，配合快慢机上的定位弹簧销，可提供清晰的档位反馈手感，避免射击过程中误触换挡。

　　从安装边界与尺寸配合来看，该下部机匣与上部机匣的连接采用前后两个圆柱销定位，前销孔直径为4mm，后销孔直径为5mm，两孔中心距控制在152.4mm的标准尺寸，上下机匣结合面的平面度公差控制在0.03mm以内，确保合匣后枪管轴线与枪托受力轴线的同轴度偏差不超过0.05mm，避免连续射击过程中出现上下机匣旷量、射击精度下降的问题。扳机护圈与机匣本体采用一体化结构设计，前端设置有扳机护圈固定销孔，可兼容冬季戴厚手套操作时的加大扳机护圈改装，握把连接座采用标准的1/4-28UNC螺纹孔设计，可兼容市面上绝大多数AR系列步枪的战术握把、后握把配件安装，枪尾位置的缓冲器安装腔内径为28.6mm，长度为185mm，可兼容标准长度的复进簧与缓冲器组件，保证自动机后坐行程的稳定性。

　　在结构强度设计层面，机匣的壁厚根据不同位置的受力情况做了差异化设计，其中弹匣座、快慢机安装位、销孔受力位置的壁厚为3.5mm，非受力的让位槽、减重槽位置壁厚控制在1.8mm，在保证整体结构强度满足10000发射击寿命要求的前提下，尽可能降低结构重量，整体机匣的毛坯重量控制在280g左右，经过表面阳极氧化处理后，可满足耐磨、防腐蚀的使用要求。触发器插槽位置修正后，槽宽尺寸为8.2mm，槽的对称度偏差不超过0.02mm，确保扳机连杆在槽内运动时无卡滞，扳机扣力释放过程顺滑无卡顿，阻铁安装面的粗糙度控制在Ra1.6以内，保证阻铁与击锤的扣合面磨损均匀，延长发射机构的使用寿命。

　　从人机工程设计角度来看，机匣的握持位置做了12°的倾角设计，贴合自然握持时的手腕角度，降低长时间据枪的疲劳感，弹匣卡笋、快慢机、空仓挂机解脱杆的操作位置都设置在手指自然可及的范围内，不需要大幅度移动握持手即可完成所有操作动作，符合轻武器人机工程设计的通用规范。该结构的所有安装孔位、配合尺寸都严格遵循AR系列步枪的通用接口标准，具备良好的配件兼容性，可直接用于相关结构的验证测试、原理教学演示，帮助结构设计人员理解轻武器下部机匣的受力逻辑、配合公差要求、功能结构布局思路，为同类轻武器结构的设计开发提供准确的结构参考。
