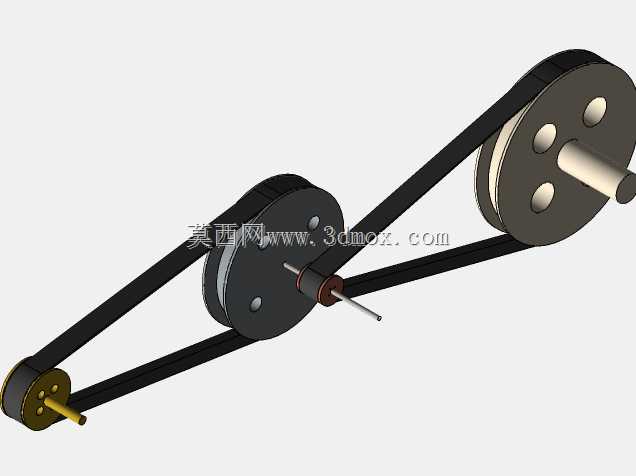

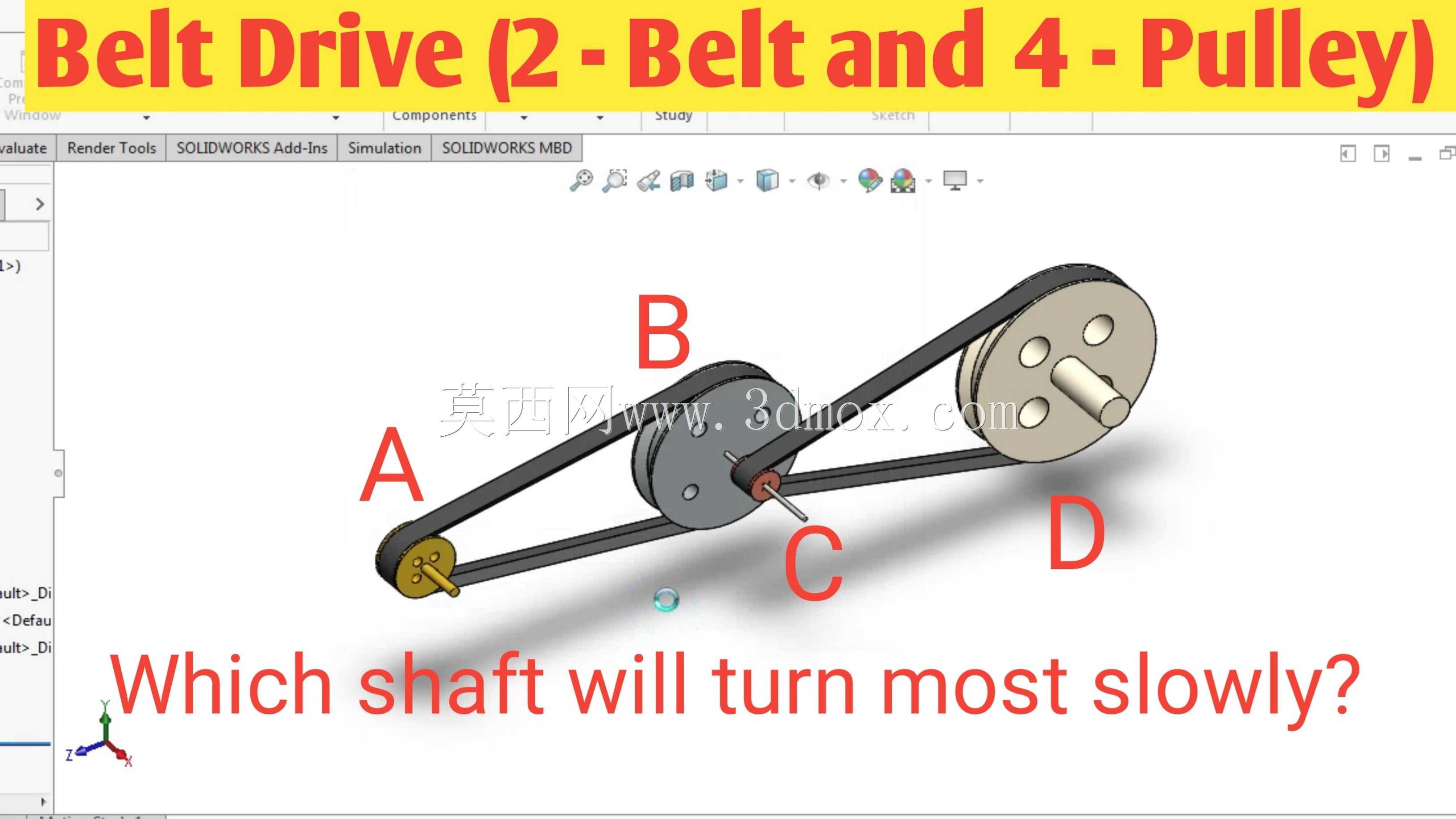

双皮带四带轮传动结构三维教学演示模型

这套双皮带四带轮传动结构，广泛应用于中小功率的动力传递场景，常见于轻工输送设备、小型机床进给机构、农用机具的动力分流单元中，核心作用是在多轴间实现动力的分级传递，同时通过带轮直径的配比匹配不同输出轴的转速与扭矩需求，相比单组皮带传动，该结构可在紧凑的安装空间内实现多级变速，无需额外增加齿轮变速组即可完成多轴不同转速的输出，适配需要多个执行端以不同速率运转的设备布局。从结构设计逻辑来看，四个带轮分别对应四根独立的支撑转轴，其中两组皮带分别衔接相邻带轮形成串联传动路径，设计时首先根据目标输出转速比确定各带轮的节圆直径，带轮的轮槽尺寸匹配对应皮带的楔角与截面规格，保证皮带嵌入后贴合面受力均匀，避免运转过程中出现打滑、偏磨问题；带轮与轴的连接采用标准键连接结构，轴端设置挡圈限位防止带轮轴向窜动，转轴的支撑段预留标准轴承安装位，可直接适配常用深沟球轴承完成机架装配。安装边界方面，整套传动结构的横向跨度可根据实际设备的机架间距调整带轮中心距，皮带的张紧通过调整其中一个带轮的安装腰型孔位置实现，无需额外增设张紧轮即可满足皮带初拉力要求，结构整体外轮廓无突出尖锐结构，外围预留的安全防护安装位可直接适配标准钣金防护罩，避免运转过程中异物卷入传动间隙。功能特性上，该传动结构具备皮带传动的固有缓冲吸振能力，可在动力端负载突变时降低冲击对后端执行件的影响，同时过载时皮带会在带轮上发生打滑，可保护动力端部件不会因过载出现损坏；不同轴的转速差完全由带轮的直径比决定，通过调整各带轮的直径参数，可灵活适配不同的转速输出需求，比如在小型粮食筛选设备中，可通过该结构同时驱动筛体的往复机构与进料输送辊，两个执行端分别匹配不同的运转速率，无需单独配置两套动力单元，大幅降低设备的制造成本与安装空间占用。建模过程中完整还原了带轮的轮槽细节、皮带的张紧状态、轴与带轮的配合关系，可直接用于传动原理的演示验证，也可作为非标设备传动单元设计的参考模板，帮助设计人员快速校核传动比、中心距、安装空间等核心参数，减少前期方案设计的重复建模工作量。
