手动杠杆式薄板剪切工装结构设计

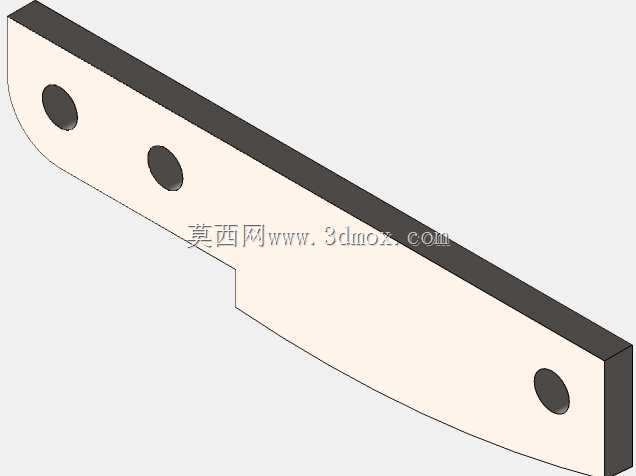

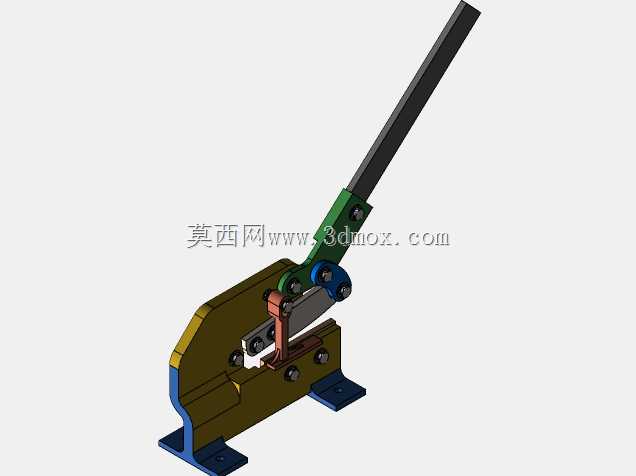

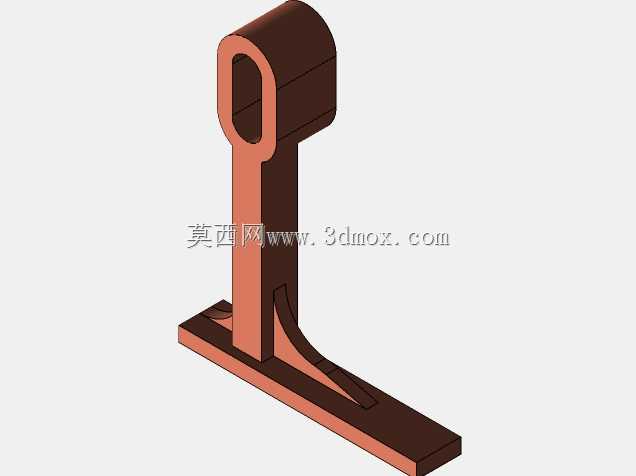

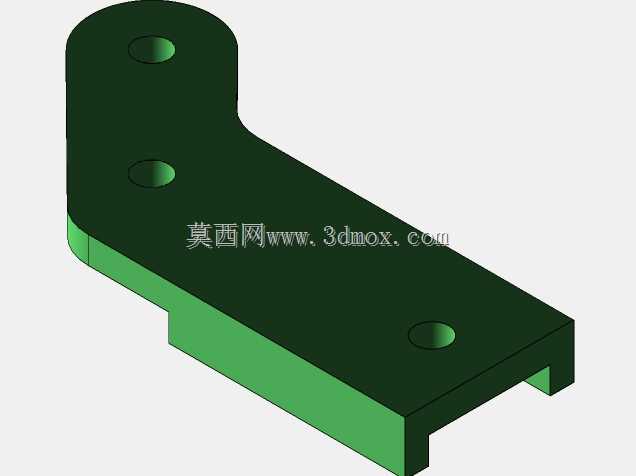

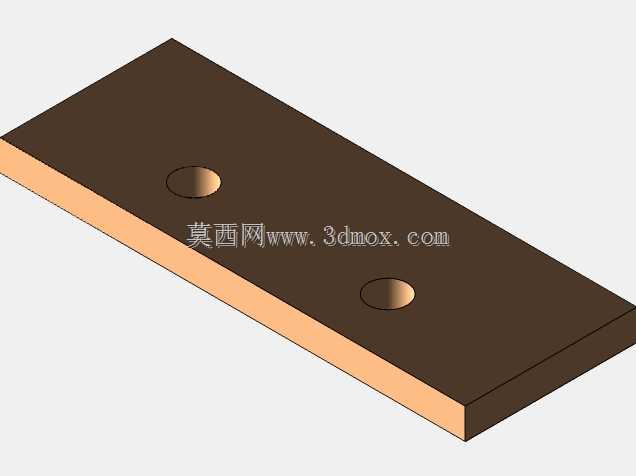

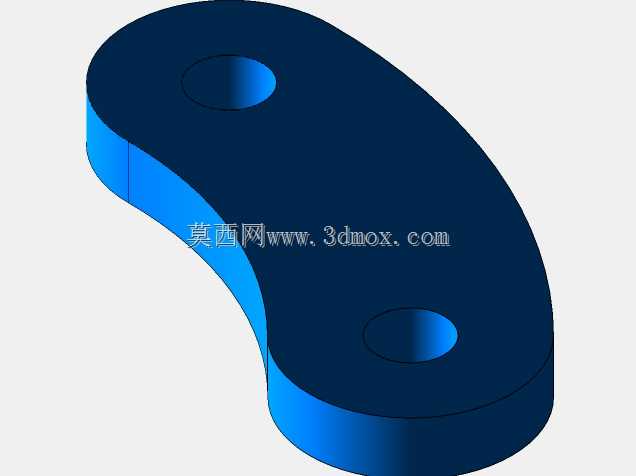

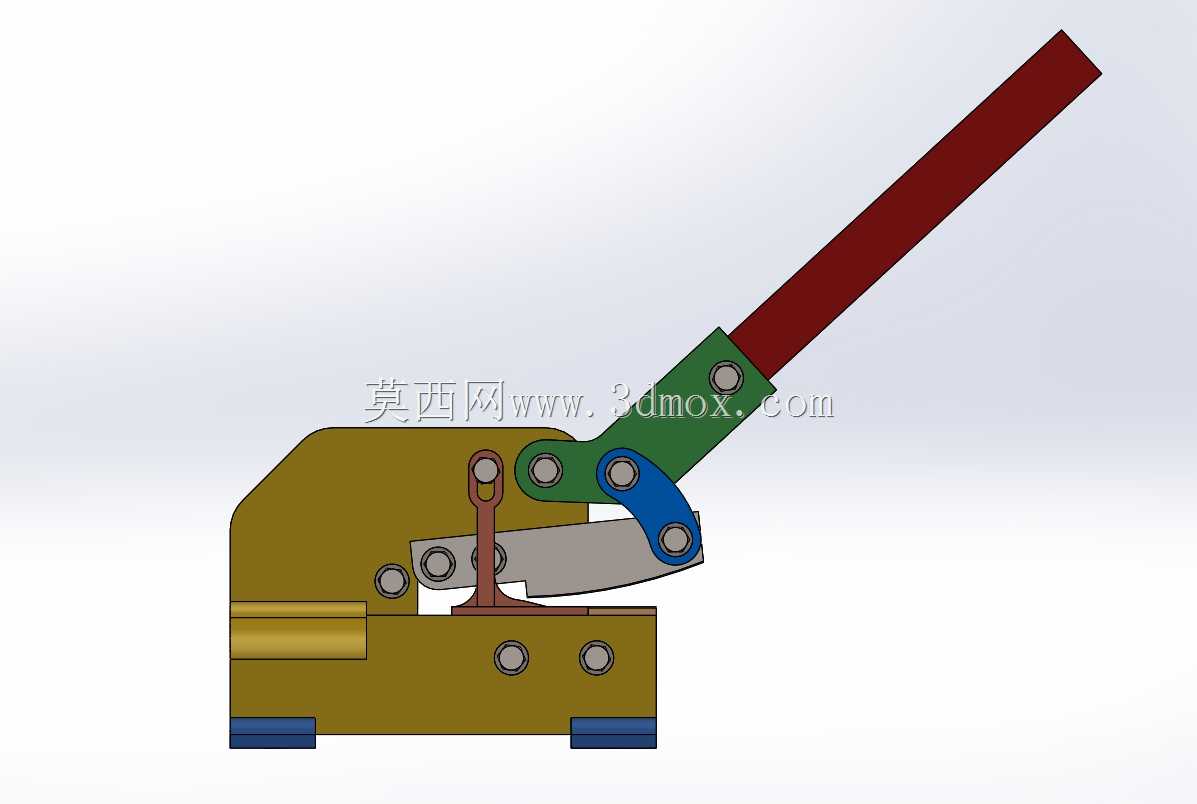

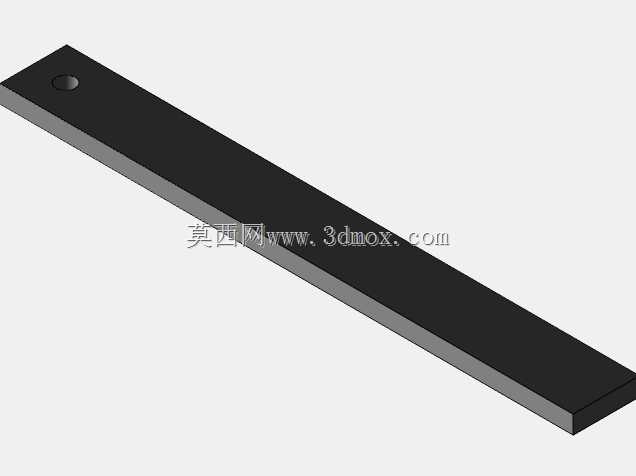

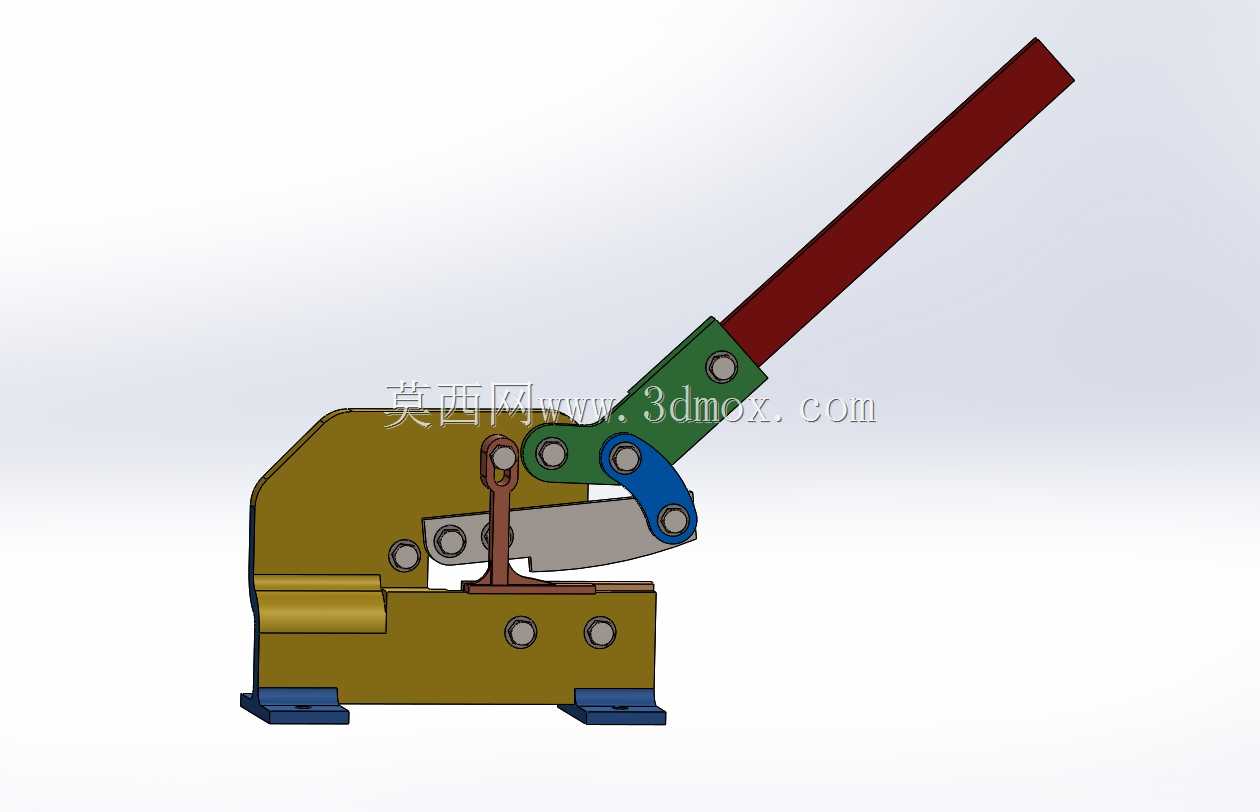

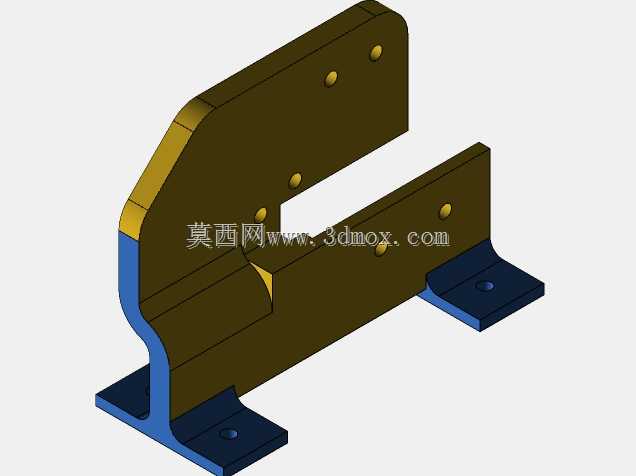

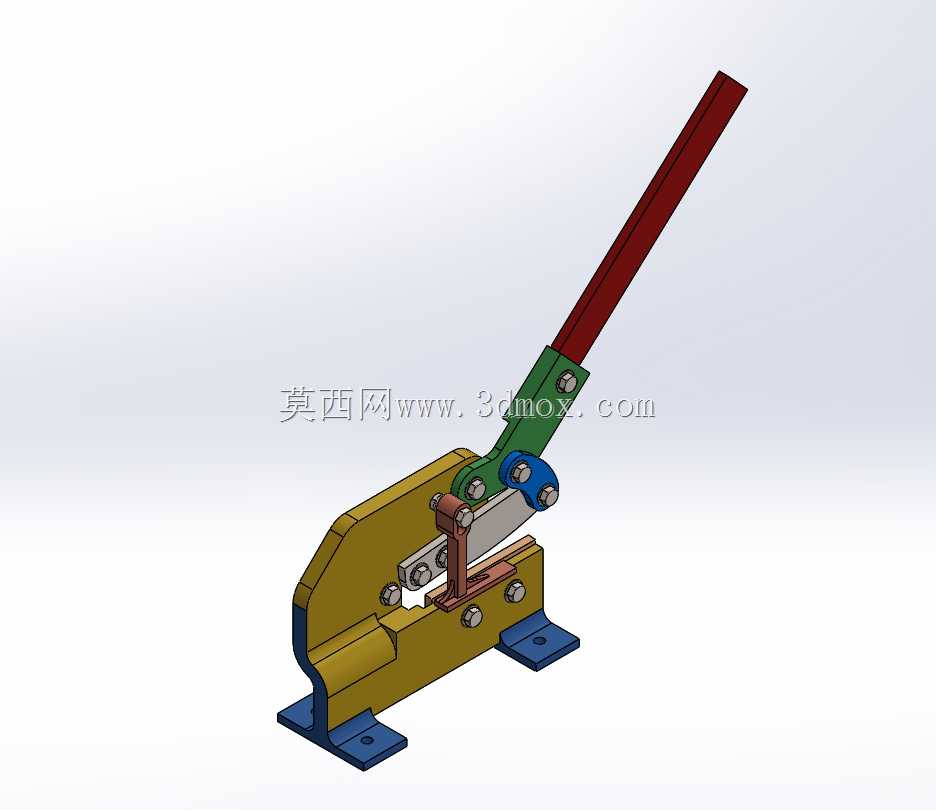

这款手动剪切设备主要面向小型钣金加工场景、五金维修工位、实训教学场地以及个体加工作坊的薄板裁切需求，无需外接动力源，依靠人力驱动即可完成薄金属板材的定长剪切作业，相比大型电动剪板设备，它的部署灵活性更强，不需要预留专用的设备安装场地与动力接线位置，可直接固定在常规钳工工作台或者加厚木质工作台面上使用。从结构设计逻辑来看，整体采用二级杠杆增力结构，长操作手柄通过铰接副连接上刀架安装座，借助杠杆比放大操作人员施加的手部作用力，让操作人员仅需施加较小的下压力，就能让动刀片获得足够的剪切力，顺利裁切0.5-2mm厚度的冷轧钢板、铝板、铜板等常见钣金材料，避免了手动直压式剪切工具费力、裁切断面不齐的问题。设备的底座采用弯折成型的承力结构，底部设置两个带安装孔的固定支脚，安装时可通过M8规格的螺栓穿过支脚孔位与工作台面锁紧，整体安装边界尺寸控制在较小范围内，不会占用过多工作台操作空间，底座上集成了定刀座结构，定刀片通过内六角螺栓紧固在刀座上，刀片磨损后可直接松开螺栓更换刀片，不需要对整体结构进行拆解，降低了日常维护的难度。上刀架部分设置了刀片间隙调整结构，可根据待裁切板材的厚度微调动刀片与定刀片之间的配合间隙，间隙过小时会导致刀片摩擦加剧、操作费力，间隙过大则会出现板材毛刺过大、裁切不断的问题，调整结构通过偏心铰接轴实现，松开锁紧螺母转动偏心轴即可完成间隙校准，校准后锁紧螺母即可固定位置，操作门槛较低，不需要专业的设备调试经验。设备的进料侧预留了平直的承料台面，裁切时可将板材沿着承料台面推送至刀口位置，配合外部的定位挡块可实现固定长度的批量裁切，裁切过程中动刀片沿着倾斜的轨迹下行，采用斜刃剪切的原理，相比平刃剪切大幅降低了所需的剪切力，同时能保证裁切断面的平直度，减少裁切后板材的变形量。铰接位置均设置了耐磨衬套，长期反复操作也不会出现铰接孔磨损导致的机构旷量，保证剪切精度的稳定性，手柄部分采用长直杆结构，握持位置做了防滑处理，操作时可单手下压完成裁切，针对小尺寸板材的裁切作业，操作人员可单手扶持板材定位，另一只手操作手柄完成剪切，单人即可完成全部操作流程，不需要额外的辅助人员。
