多色L型幕墙窗帘支撑固定支架

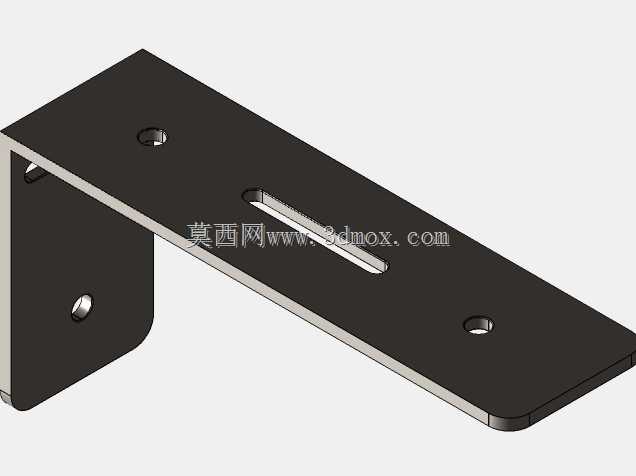

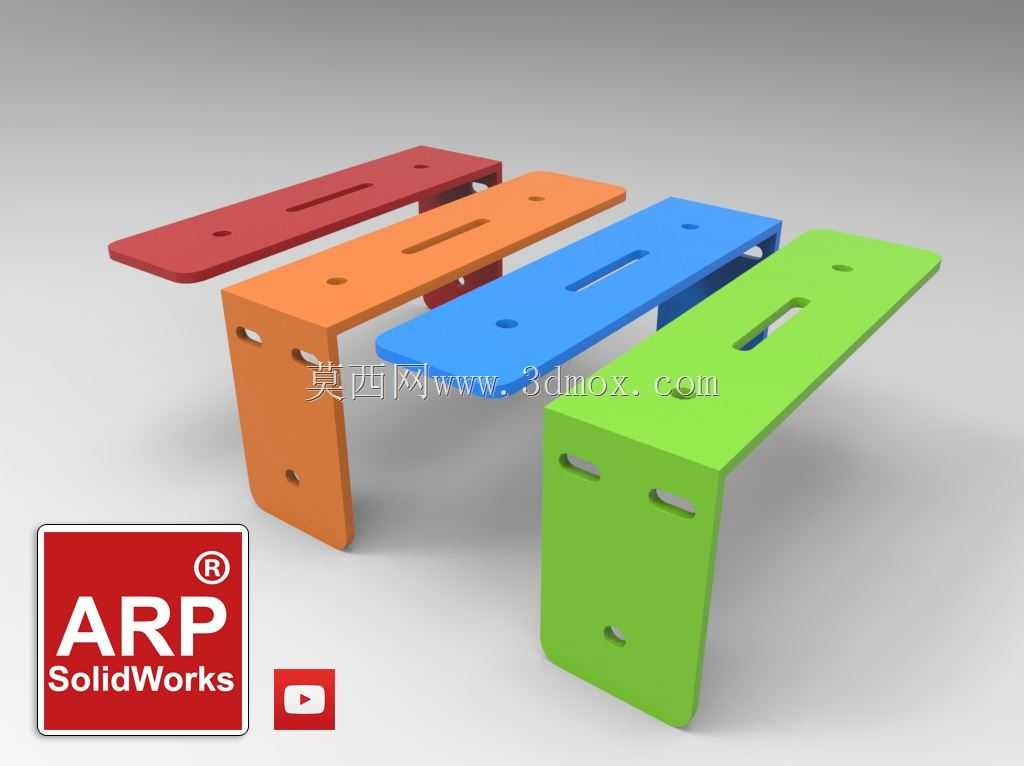

这类L型支撑件主要应用于建筑幕墙配套的窗帘挂载场景，在室内侧幕墙龙骨与窗帘轨道之间承担荷载传递作用，日常使用中需要承载窗帘整体重量，同时抵消窗帘拉动过程中产生的水平方向交变载荷，避免轨道长期受力出现形变偏移。从结构设计来看，采用等厚钢板弯折成型的L型构型，竖直边与水平边的弯折处做了圆弧过渡处理，能够有效降低弯折位置的应力集中系数，避免长期承重后出现焊缝开裂或者板材疲劳断裂的问题。水平安装边开设了长圆形调节孔与圆形定位孔，长圆孔可适配安装时的孔位偏差，允许在安装过程中沿孔长方向微调支撑件的伸出长度，抵消幕墙龙骨施工时的位置误差，圆形定位孔则用于最终锁止固定，防止支撑件受载后出现滑移。竖直安装边同样设置了多组不同规格的安装孔，可适配不同截面尺寸的幕墙龙骨固定需求，不管是方管龙骨还是角铁龙骨，都能找到对应的孔位完成锁附，无需现场额外钻孔加工，降低现场施工的工作量。设计阶段优先考虑了安装边界的适配性，水平边伸出长度经过反复校核，既保证窗帘轨道安装后与幕墙饰面之间留有足够的间隙，避免窗帘开合时与幕墙玻璃或者饰面板产生摩擦，又不会因为伸出过长导致支撑件悬臂弯矩过大，降低整体承载能力。板材厚度的选择兼顾了承重需求与材料成本，在满足额定挂载荷载的前提下尽可能控制板材厚度，减少整体自重，降低对幕墙龙骨的附加荷载。表面处理可根据装修风格选配不同颜色的喷塑层，图中展示的红、橙、蓝、绿四种配色，能够适配不同室内装修风格的色彩搭配需求，无需额外做表面装饰处理。实际安装过程中，需要先根据窗帘轨道的排布间距确定支撑件的安装位置，通常每间隔一定距离设置一个支撑点，保证轨道整体的直线度与承重均匀性，先通过竖直边的孔位将支撑件固定在幕墙龙骨上，调整水平边的水平度后锁紧紧固件，再将窗帘轨道固定在水平边的安装孔上，整个安装流程无需复杂工装，普通施工人员即可快速完成。这类支撑件除了用于窗帘挂载外，在部分轻型置物架、墙面小型设备固定场景中也可通用，只要荷载在额定承载范围内，都能通过孔位适配完成安装，具备较强的场景通用性。结构建模过程中，对弯折处的圆角半径、孔位的边距、孔与孔之间的中心距都做了标准化参数设置，后续如果需要适配不同的荷载需求或者安装尺寸，只需要调整对应参数即可快速生成新的构型，大幅提升同系列产品的设计迭代效率。
