简支梁式抽油机光束引擎传动结构

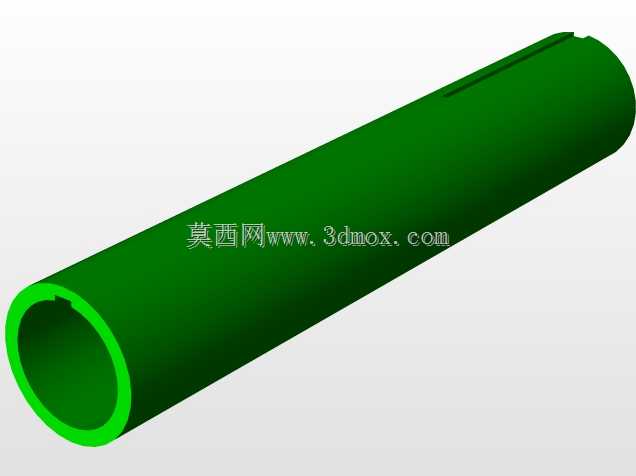

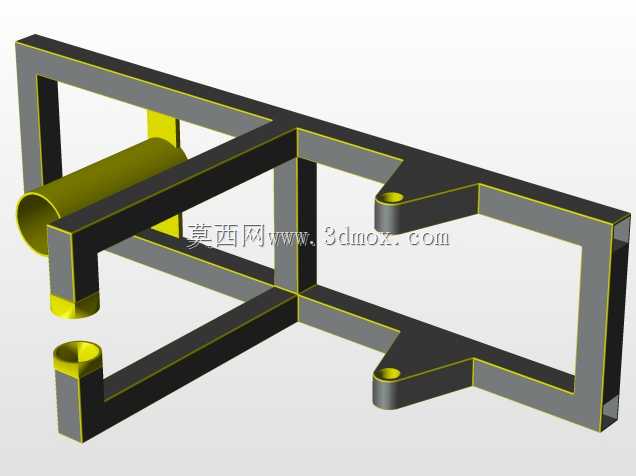

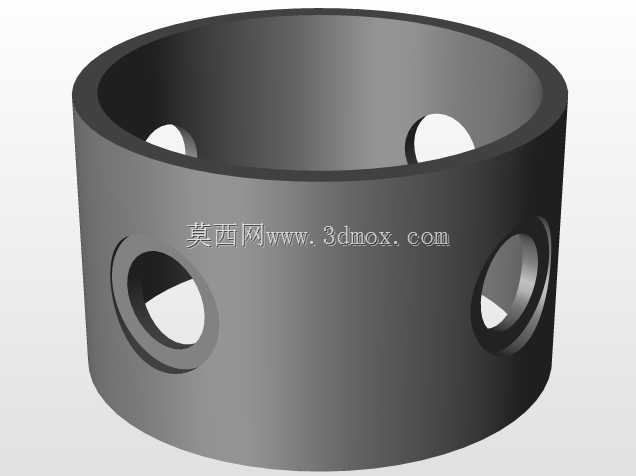

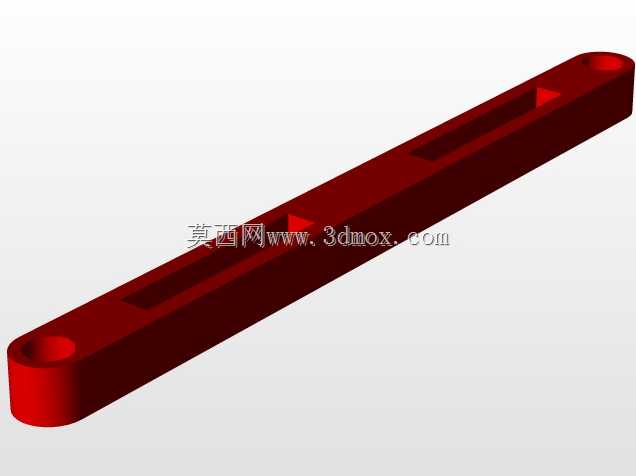

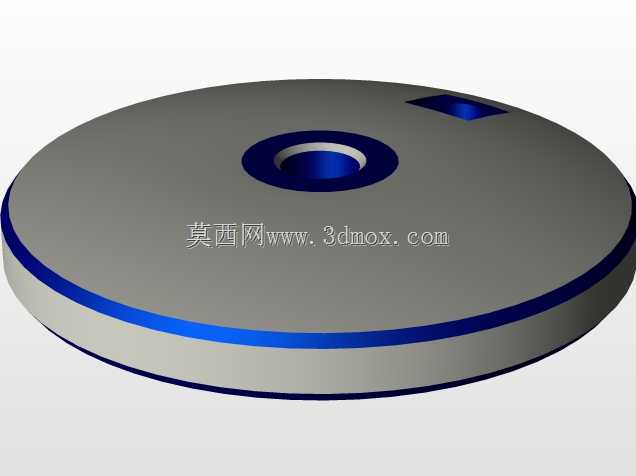

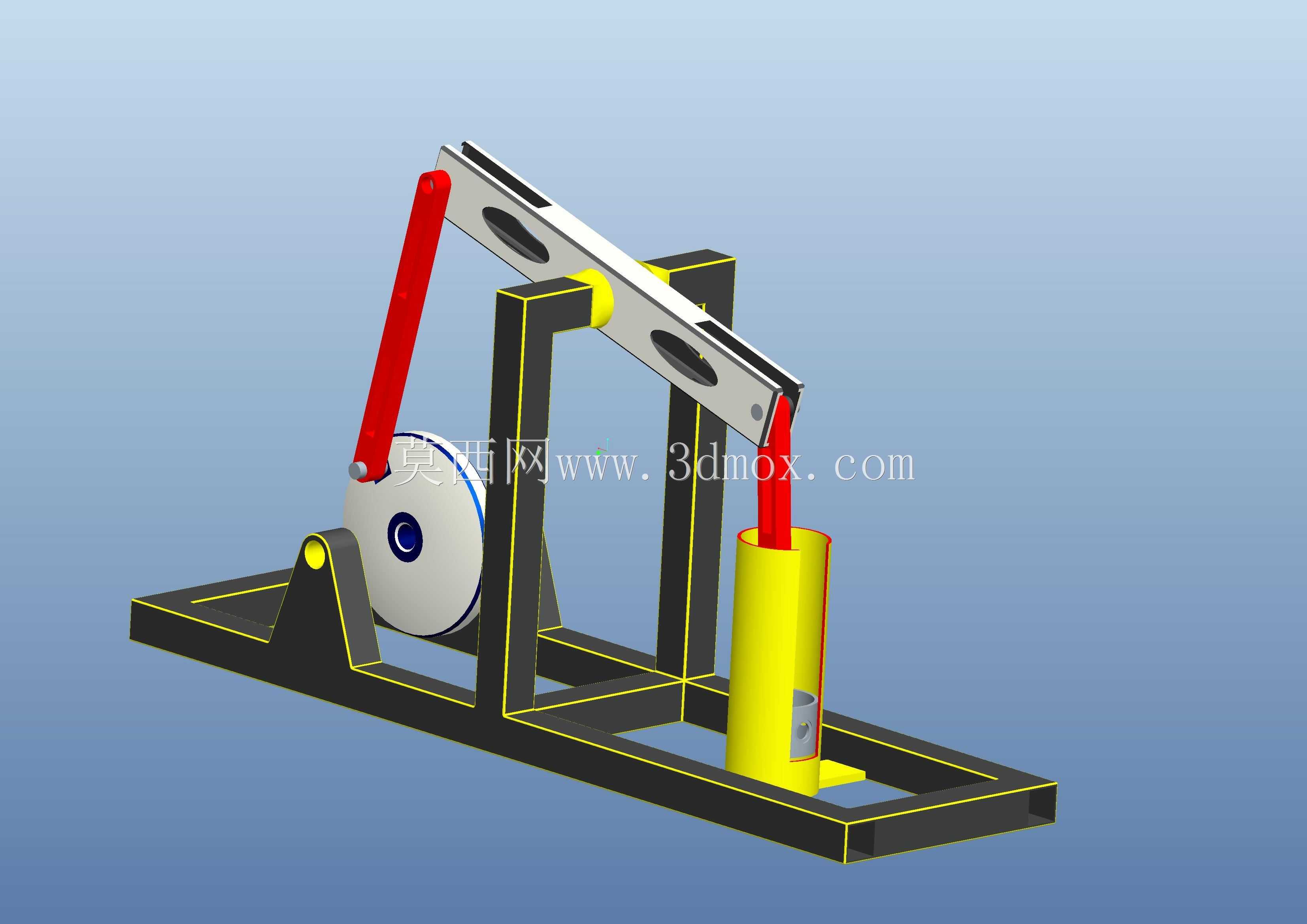

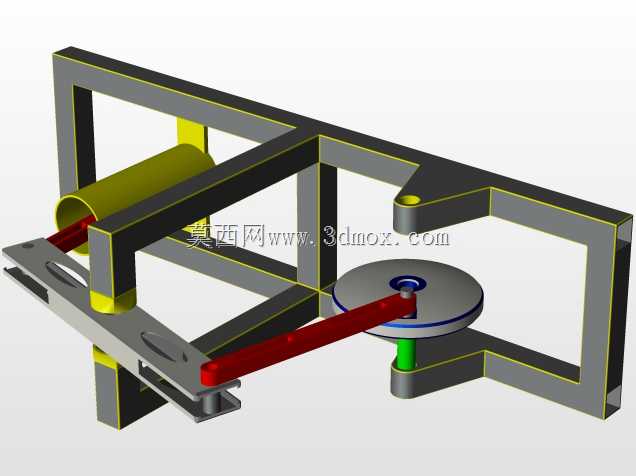

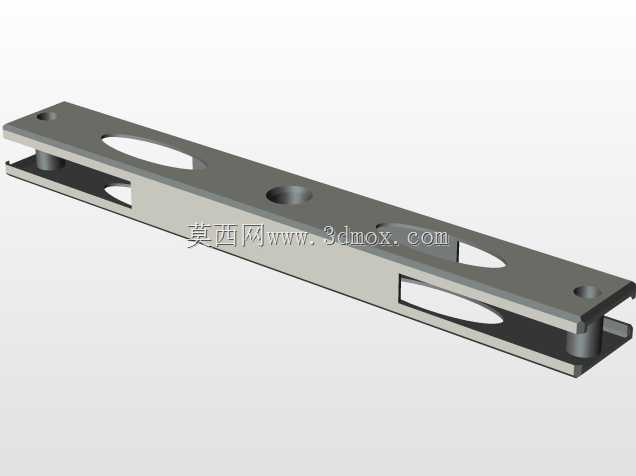

这套结构对应油田采油场景里的地面举升核心部件，日常在陆上采油井场承担将井下原油举升至地面的动力传递作用，区别于常规直驱采油设备，该结构沿用简支梁受力逻辑优化游梁支撑布局，能在长期交变载荷工况下降低支撑点的应力集中系数。从功能实现逻辑来看，整套结构通过曲柄轮的圆周运动，经红色连杆构件将旋转扭矩转化为游梁的上下往复摆动，游梁前端的悬绳结构连接井下抽油杆柱，带动抽油泵完成固定周期的抽吸排液动作，支撑框架采用矩形管材拼接成型，底部预留的安装孔位可直接与井场预制水泥基础通过地脚螺栓固定，安装边界需预留游梁前后摆动的安全空间，侧向预留检修通道宽度不小于单根支撑型材的三倍长度，避免摆动过程中与周边管线、操作平台发生干涉。设计阶段优先考虑野外工况的维护便捷性，曲柄轮处的铰接点采用可拆卸销轴连接，连杆两端的铰接位置预留润滑脂注油通道，日常巡检时可直接完成润滑保养，无需整体拆解构件。游梁本体采用长条形截面设计，中部支撑点位置做了局部加厚处理，匹配简支梁的受力分布特征，让上下摆动过程中的弯曲应力均匀分散到梁体整体，避免局部过载出现结构变形。底部框架的型材拼接处采用直角加强筋布局，抵消往复摆动过程中产生的侧向倾覆力矩，黄色缸体构件对应平衡配重的导向防护结构，可约束配重块的上下运行轨迹，避免交变载荷下配重出现横向偏移。整套结构的传动路径没有冗余构件，所有铰接点的转动副都做了防尘密封设计，适配野外多风沙、温差变化大的作业环境，安装时需保证曲柄轮回转中心与游梁支撑点的水平、垂直位置公差控制在型材截面尺寸的百分之一范围内，避免运行过程中出现卡滞、异常磨损问题。实际作业过程中，可通过调整曲柄轮上的配重块安装位置，匹配不同井深的载荷需求，平衡上下行程的电机输出扭矩，降低设备运行的能耗水平。
