家用厨房不锈钢线漏油炸捞勺结构设计

这款线漏捞勺是餐饮后厨、家庭烹饪场景中高频使用的五金厨具，主要适配油炸食材捞取、焯水食材沥水、面食捞盛等操作，能快速分离食材与热油、沸水，减少操作过程中的液体滴落，避免操作台积油积水，也能降低操作人员被高温液体溅烫的风险。在商用餐饮场景中，这类捞勺需要长时间接触高温介质，频繁与炸篮、锅体碰撞，因此结构设计上优先考量耐用性与握持稳定性，避免长期使用后出现网丝变形、手柄松动脱落的问题。

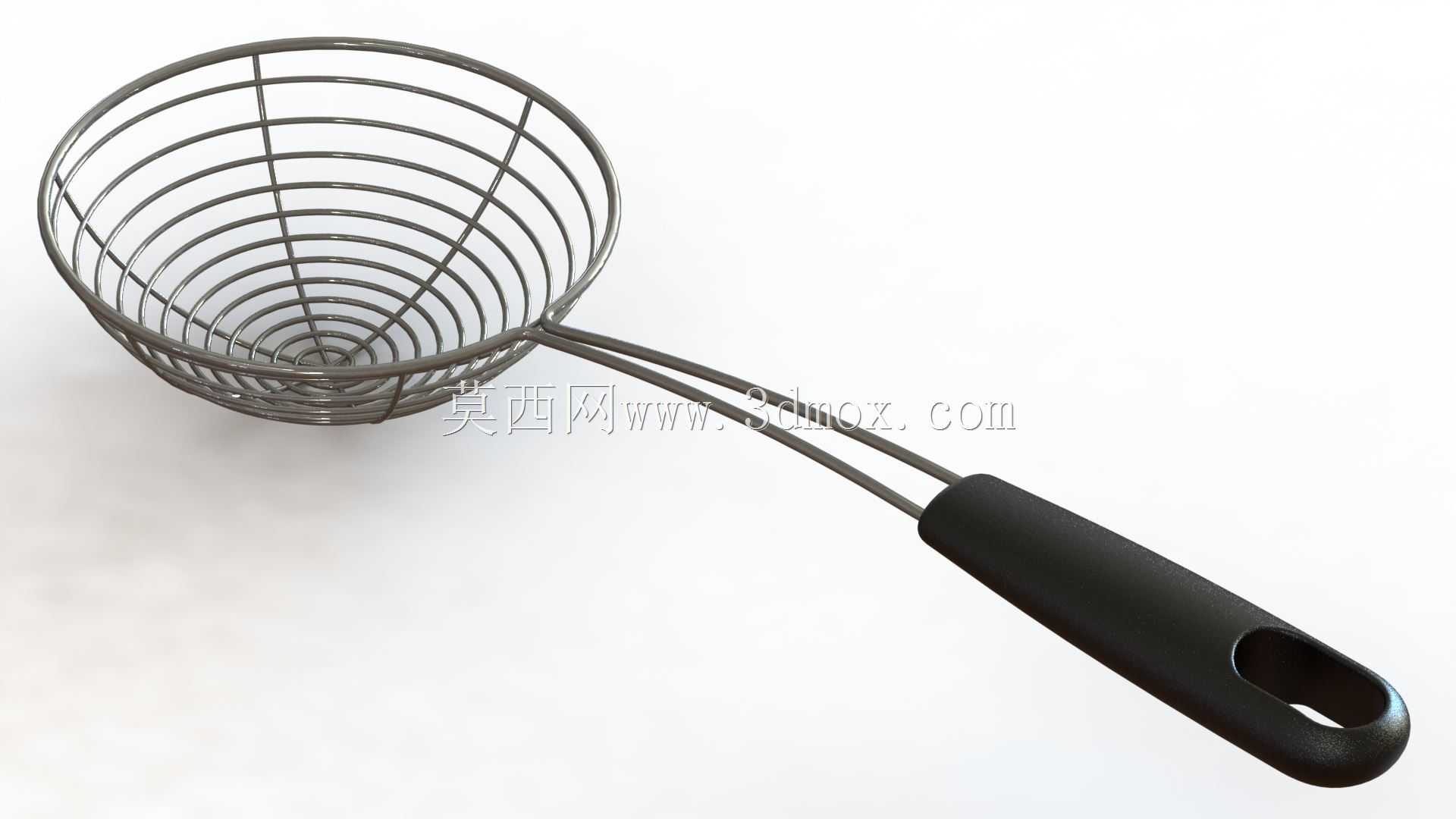

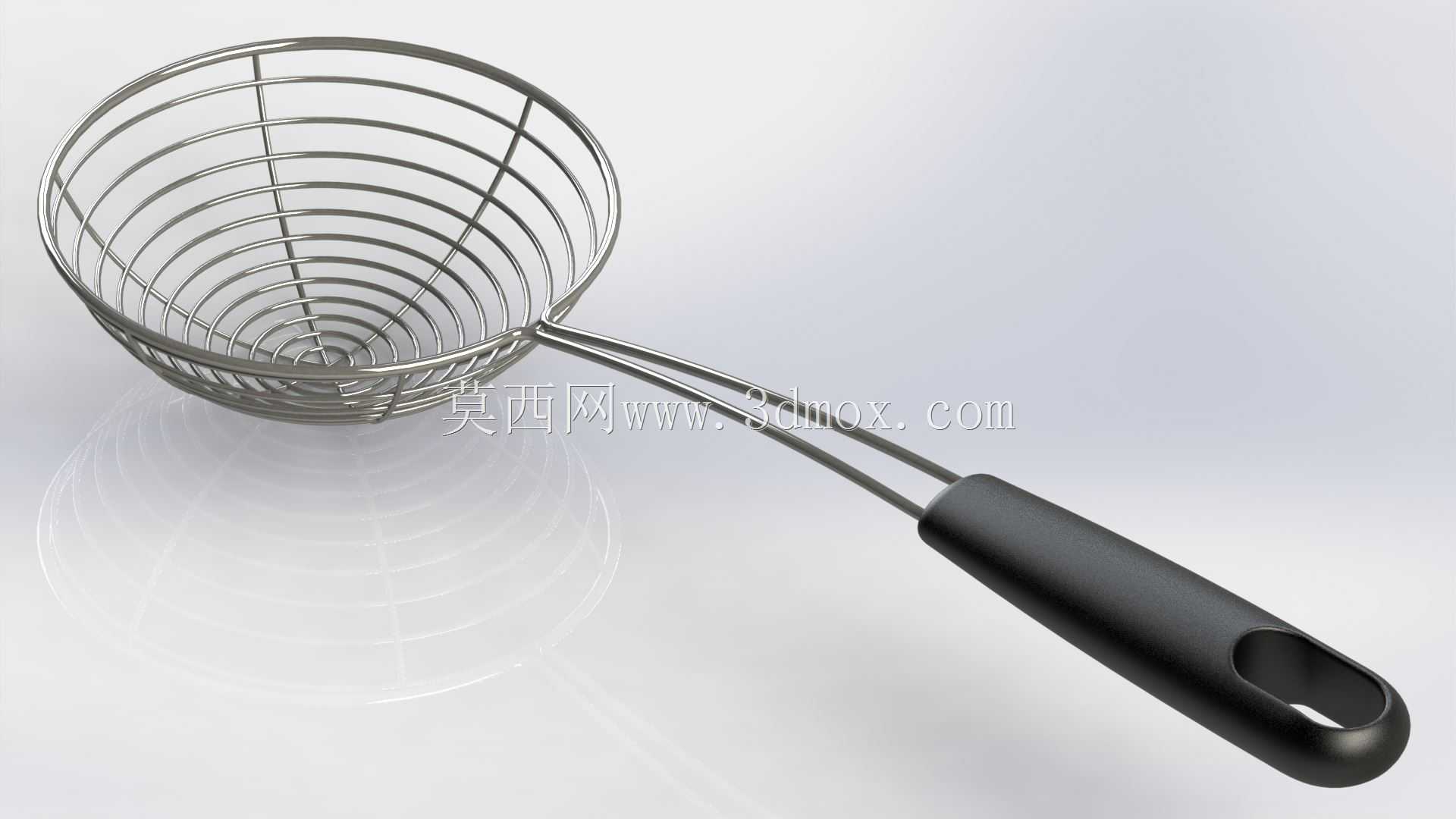

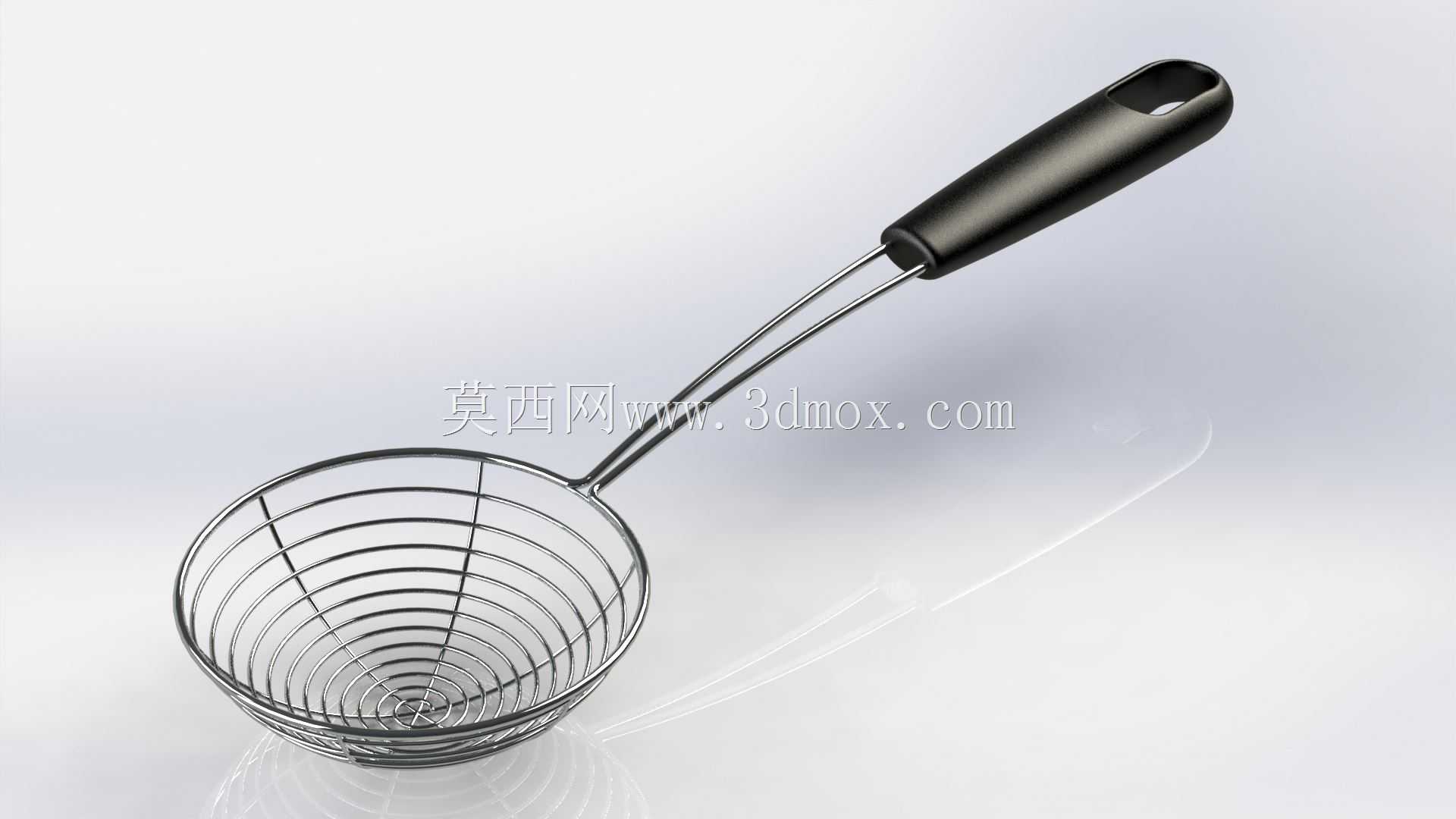

从结构组成来看，产品分为捞取网体、连接杆、握持手柄三个核心部分。网体采用螺旋环绕的不锈钢丝排布，中心位置做同心收束固定，每一圈金属丝的间距控制在3mm左右，既可以保证沥水沥油的速度，又能避免细小食材从网隙中漏出，网体整体呈半球形弧面，深度控制在55mm，单次捞取的食材容量可以满足单人份面食或者小份油炸食材的盛取需求，弧面边缘做圆滑收边处理，没有突出的金属丝断头，避免刮伤容器内壁或者操作人员手部。

连接部分采用双根不锈钢钢条从网体边缘对称位置延伸，与网体的接触位置做焊接加固，钢条直径选用2.5mm的304不锈钢材质，兼顾结构强度与轻量化，不会因为钢条过粗导致整体重量过大，长时间握持产生疲累感，也不会因为钢条过细在承重后出现弯折变形。钢条延伸至手柄内部的长度达到手柄总长度的三分之二，通过压合固定与手柄形成整体，避免手柄与连接杆之间出现转动、松脱的问题。

握持手柄采用符合人体工学的弧面造型，表面做哑光防滑处理，手柄尾部设置有挂孔，方便日常悬挂收纳，减少台面占用空间，手柄与钢条的衔接位置做平滑过渡，没有突兀的棱角，握持时手掌受力均匀，即使佩戴一次性防滑手套操作也不会出现打滑的情况。整体长度控制在320mm左右，操作时手部与高温液面的安全距离足够，不需要过度靠近锅体就能完成捞取操作，适配直径20cm到32cm的常规家用炸锅、汤锅使用，网体最大直径120mm，可以顺利进出多数家用锅具的口径，不会出现卡滞的问题。

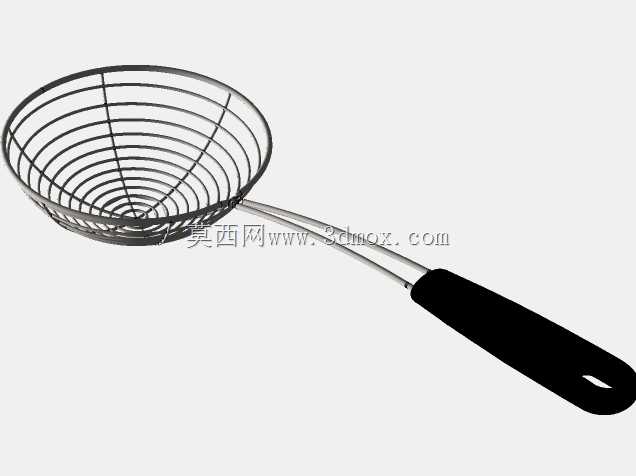

建模过程中，网体部分通过螺旋线参数驱动，结合投影曲线将网丝轮廓映射到半球形曲面上，再通过扫描特征生成每一圈金属丝的实体，中心固定位置做环形凸台将所有网丝端部收束固定，避免金属丝端头外露。手柄部分的曲面通过多段草图放样生成，表面的防滑纹理通过阵列特征实现，兼顾外观质感与实际使用的防滑需求，所有衔接位置都做圆角过渡处理，避免应力集中导致的结构断裂问题，整体结构没有多余的复杂零件，生产加工时可以通过常规的五金弯折、焊接、压合工艺完成量产，装配工序简单，成品良率容易控制。
