迷你便携订书机外观结构三维设计

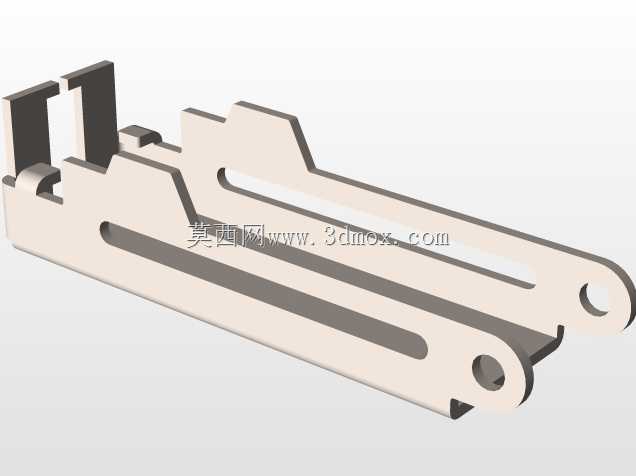

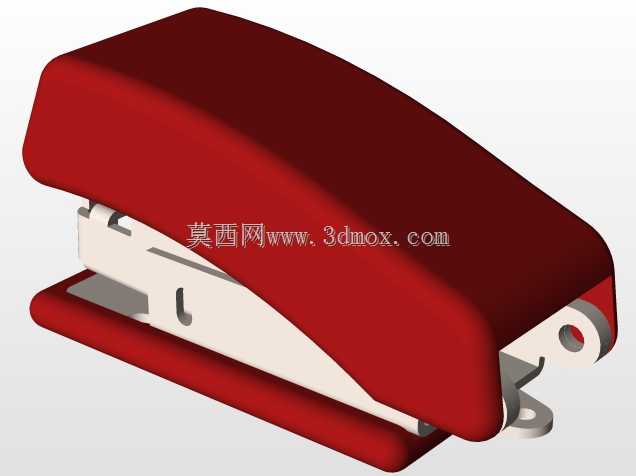

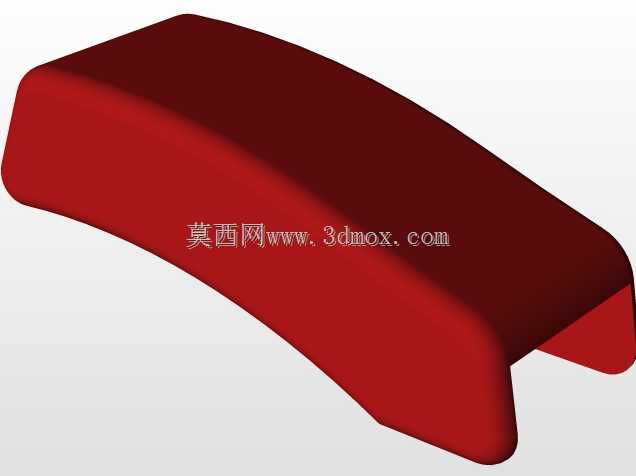

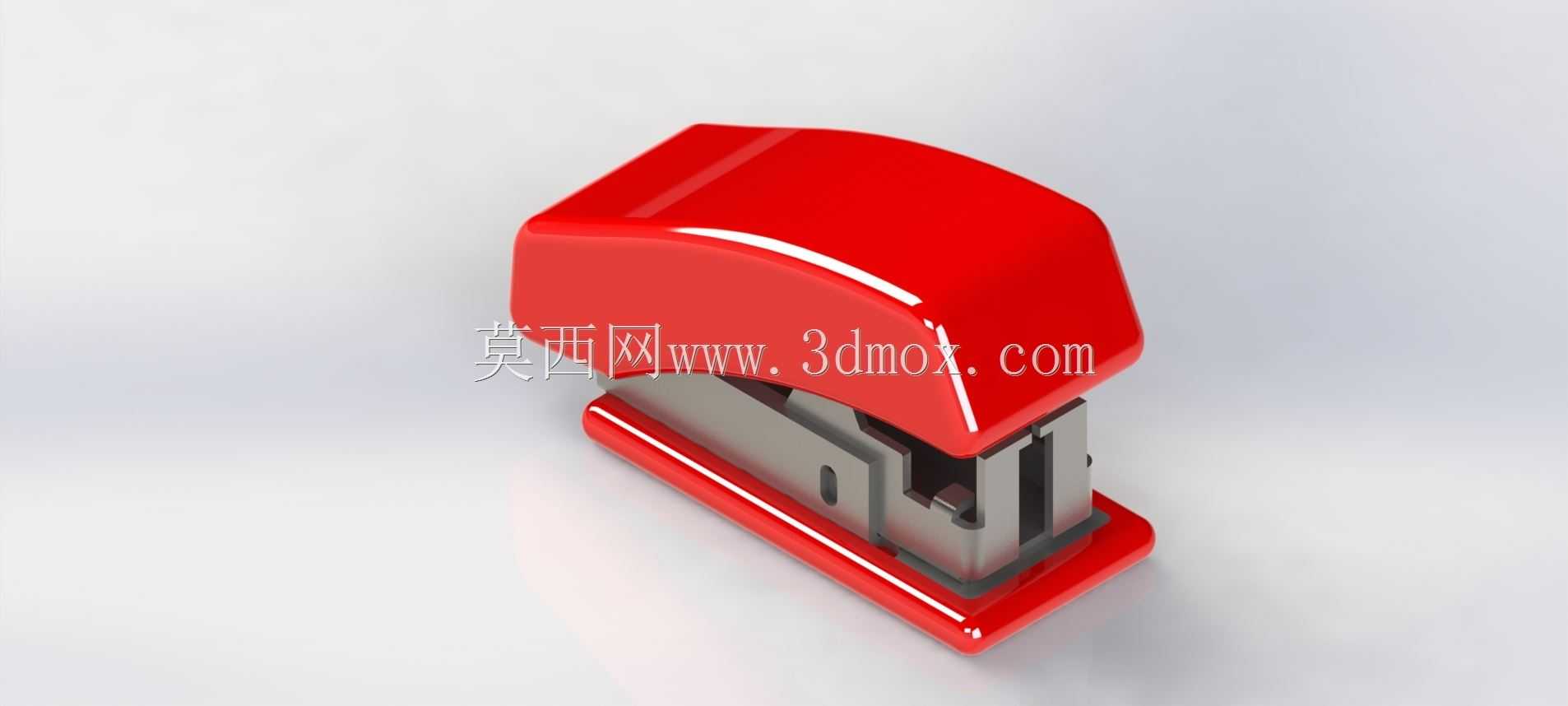

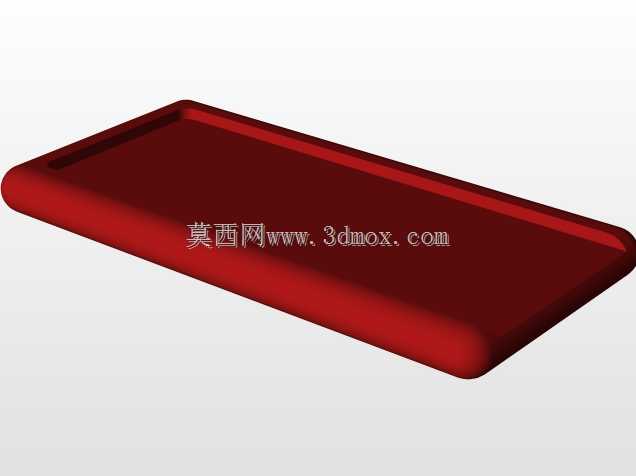

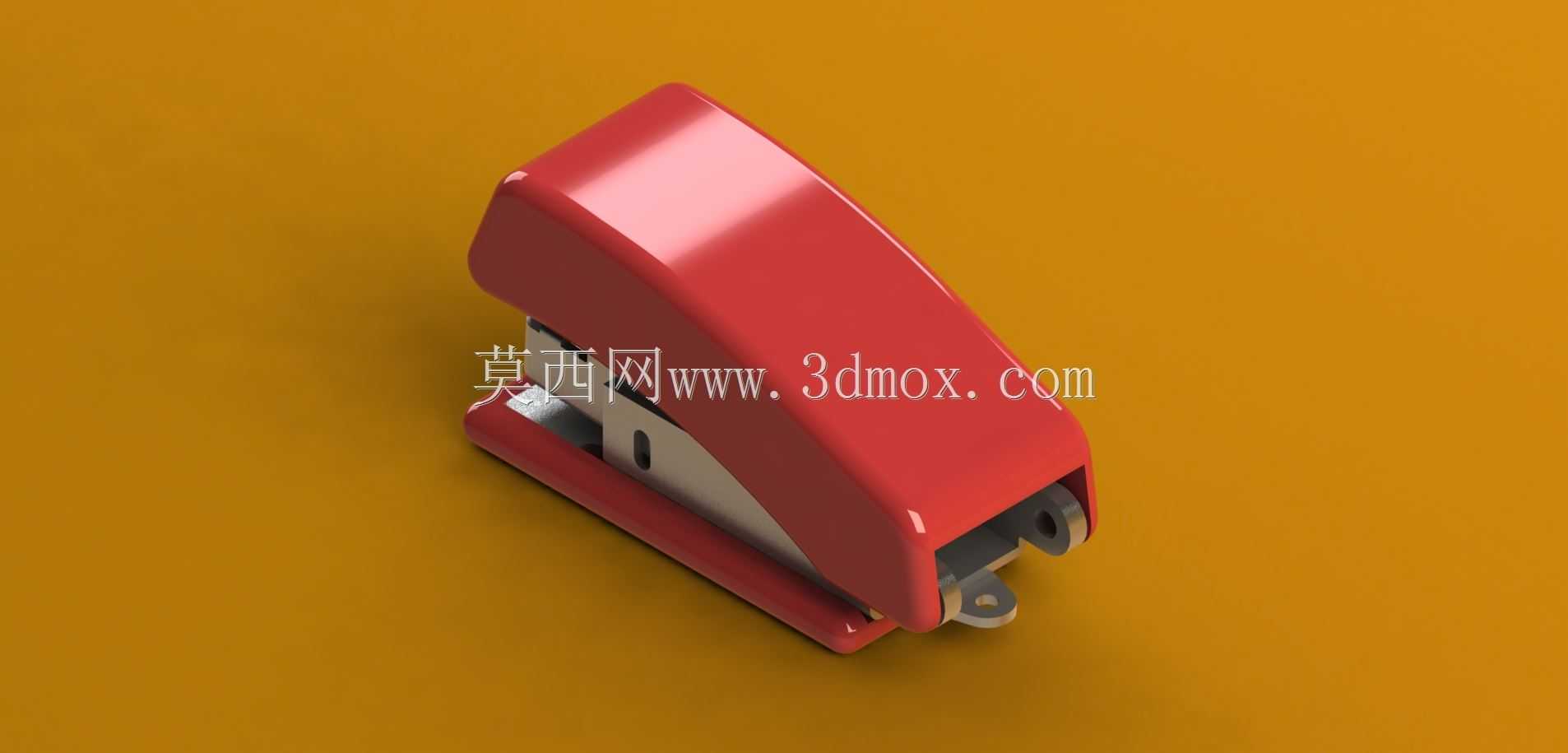

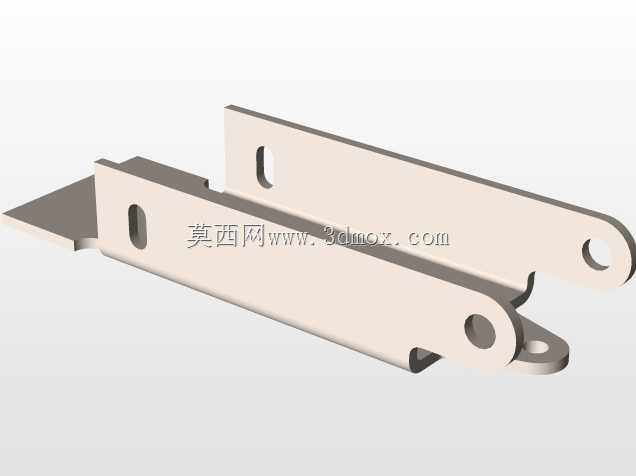

日常办公场景里，手动订书机是桌面高频使用的小型装订工具，这款迷你款订书机的设计，首先围绕单手操作的人机需求展开，整体外形采用圆弧过渡的曲面造型，上盖部分的弧度完全贴合掌心按压的发力曲线，操作时不需要刻意调整手部姿态，施力过程中压力可以均匀传递到钉道位置，避免普通直边订书机按压时硌手的问题。从结构层面来看，整机分为上盖按压组件、钉道储钉组件、底座承压组件三个核心模块，上盖内部集成了压钉冲头与复位弹簧结构，按压行程控制在12mm范围内，既保证订书钉可以完全穿透20页以内的常规办公用纸，又不会因为行程过大导致操作费力。钉道部分采用抽拉式储钉设计，常规12号标准订书钉可以直接推入钉道，内部的推钉簧片采用恒力结构设计，不管钉道内剩余订书钉数量多少，推钉压力始终保持稳定，不会出现最后几枚卡钉、送钉不到位的问题。底座部分的承压凹槽采用对中式定位结构，装订时纸张抵靠底座前端的定位挡边，就可以保证订书钉的装订位置距离纸边始终保持统一距离，装订成册的文件钉位整齐，不会出现歪钉、钉脚弯折不对称的问题。外形尺寸方面，整机长度控制在95mm，宽度38mm，高度52mm，放置在桌面不占用过多空间，也可以直接放入文件袋、通勤包内携带，适合外出洽谈、现场整理资料时临时装订使用。设计过程中，上盖与底座的外壳部分采用薄壁结构，壁厚均匀控制在2.2mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不满的成型缺陷，又能控制整机重量，单台整机重量控制在110g左右，长时间手持操作也不会产生负重感。各部件之间的连接转轴采用间隙配合设计，转轴处的配合间隙控制在0.1mm，转动过程中没有松旷晃动感，同时长期反复按压也不会出现卡滞、转动不畅的问题。底座底部预留了1.2mm深度的防滑胶垫安装槽，粘贴防滑胶垫后，放置在光滑桌面操作时不会出现滑移，保证按压装订过程中整机位置稳定。这款订书机的应用场景覆盖日常办公文件装订、学生作业整理、财务票据临时装订等多个场景，结构设计上没有多余的复杂构件，日常维护只需要定期清理钉道内残留的纸屑、钉屑，就可以保证长期稳定使用，储钉仓一次装填可以容纳100枚标准订书钉，满足常规办公场景下一周左右的使用需求，不需要频繁补充订书钉。
