迷你长尾夹式回形针结构三维设计

日常办公场景里，零散纸张的临时整理、文件的分类归集都离不开小型夹持文具，这款结合长尾夹夹持结构与回形针形态的迷你夹件，正是针对桌面零散文件整理、轻薄物料临时固定的需求设计的。不同于普通回形针依靠金属丝弯折形成的弱夹持力，这款夹件采用了长尾夹的弹性扭力臂结构，两个对称的弯曲金属臂依靠自身形变产生的持续压紧力，配合夹身的平直压合面，能够稳定夹持5-20张厚度的普通打印纸，不会像普通回形针那样在纸张挪动过程中轻易松脱滑落，也不会像常规长尾夹那样因为夹身尺寸过大，在堆叠文件时造成局部凸起影响文件码放平整性。

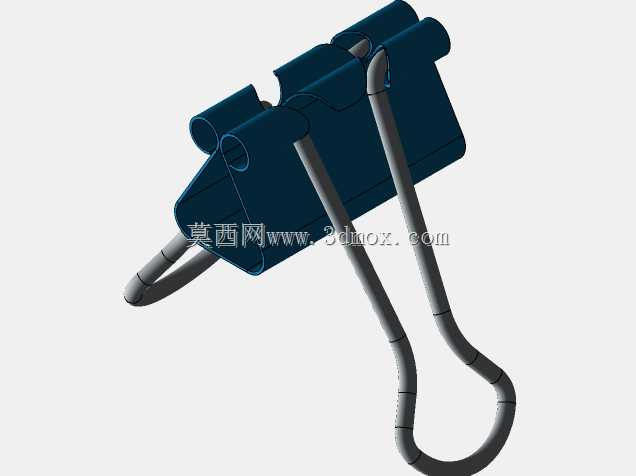

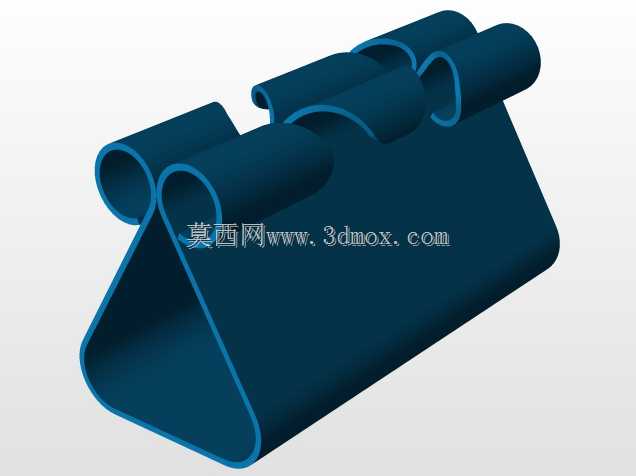

设计过程中首先要考虑的是夹身与弹性臂的形变行程，夹身采用一体弯折的金属片结构，压合面做了微圆弧过渡处理，避免锋利的金属边缘划伤纸张表面，两个弹性臂从夹身两侧的卷边结构中穿出，卷边的内径要和金属臂的线径做间隙配合，既要保证弹性臂能够顺畅开合，又不能因为间隙过大导致臂体晃动，影响夹持时的对中性。弹性臂的弯折曲线经过反复调整，从夹身卷边处向外延伸后先做小角度外扩，再向下弯曲形成按压施力端，用户只需要用拇指和食指捏合两个臂体的末端，就能带动夹身的压合面张开，松开后依靠金属材料的弹性复位完成夹持，施力端的末端做了圆润的收头处理，避免使用时刮伤手指。

从安装边界和尺寸适配来看，这款迷你夹件的整体长度控制在30mm以内，夹身压合面的宽度为12mm，完全张开时的开口高度为8mm，既可以夹持常规的办公纸张，也能用于固定轻薄的塑料膜、便签条、照片小样等物料，在桌面办公、手账制作、样品临时固定等场景都能适用。夹身的金属片厚度选用0.3mm的冷轧弹簧钢，既保证足够的夹持弹力，又不会因为刚度过大导致开合需要的按压力度过大，长时间使用也不会出现金属疲劳导致的夹持力衰减。弹性臂的金属丝线径为1.2mm，表面做了发黑防锈处理，夹身表面可以做喷塑或者电泳处理，既提升耐锈蚀能力，也能通过不同颜色区分不同的文件分类。在结构建模时，要重点验证卷边位置的金属片弯折应力，避免弯折半径过小导致的应力集中断裂，同时要模拟弹性臂开合过程中的形变范围，确保臂体在最大张开角度时不会和夹身发生干涉，按压过程中的力反馈均匀，没有卡滞感。
