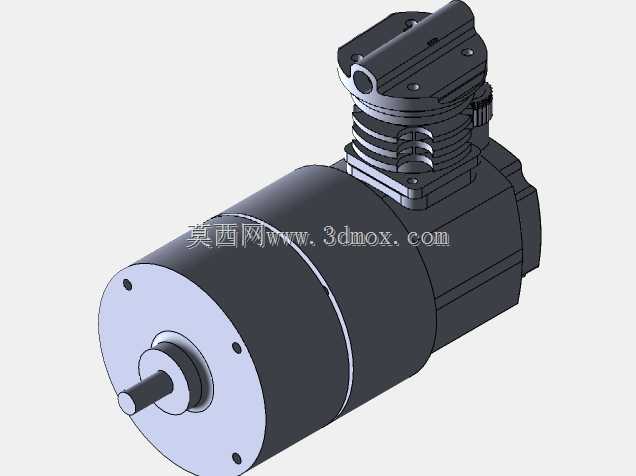

直联驱动微型往复活塞式空气压缩机

这款直联结构的微型往复活塞式空气压缩机，常作为小型气动系统的动力源出现在各类工业场景中，比如小型汽修门店的轮胎充气工位、实验室气动元件测试台、包装生产线的小型气动执行机构供能端，也可配套小型喷绘设备、牙科诊疗台作为气源供给单元。不同于皮带传动的空压机结构，该机型将电机输出轴与压缩机曲柄机构直连，省去了皮带轮、张紧结构的安装空间，整体轴向尺寸更紧凑，横向安装占用的机柜空间更小，适合集成到空间受限的一体化设备内部。从结构设计来看，电机部分采用封闭端盖结构，输出轴端设置有密封轴承位，可避免压缩腔侧的微量润滑油渗入电机绕组，同时电机外壳的散热筋沿轴向排布，配合端部的风扇结构，可在连续运行时将绕组温度控制在合理区间。上部的压缩缸体采用风冷散热结构，缸体外壁设置有多层环形散热鳍片，可在活塞往复压缩过程中快速导出压缩热，避免缸内温度过高导致进气效率下降。缸头部分集成了进排气阀组与消音腔结构，进气侧设置有过滤安装位，可按需加装纸质或海绵滤芯，阻挡环境中的粉尘进入缸体造成活塞环磨损；排气侧预留了标准外螺纹接口，可直接连接气管接头对接后续的储气罐或气动管路。安装边界上，电机底部设置有两个平行的安装脚，每个安装脚预留有螺栓过孔，可通过螺栓直接固定在设备安装基板或减震脚垫上，安装时需注意预留缸头侧的管路操作空间，以及电机尾部的散热通风间隙，避免遮挡进风路径导致散热不良。设计过程中，活塞与缸壁的配合间隙经过反复校核，既保证压缩过程的密封性，又避免冷启动时活塞热胀卡滞；曲柄连杆机构的动平衡经过配重优化，运行时的径向振动幅度控制在较低水平，无需额外加装厚重的减震底座即可平稳运行。该机型的排气压力覆盖常规小型气动设备的需求区间，排气量可满足单路或双路小型气动元件的同时用气需求，对于需要搭建小型气动测试系统、配套小型自动化设备气源的设计人员来说，该结构的三维模型可直接用于设备布局校核、安装干涉检查，也可作为同类型空压机改型设计的结构参考，帮助设计人员快速完成气源部分的结构匹配，缩短整体设备的开发周期。
