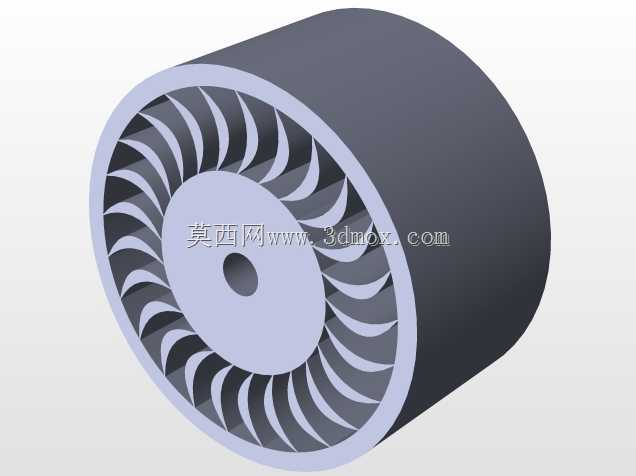

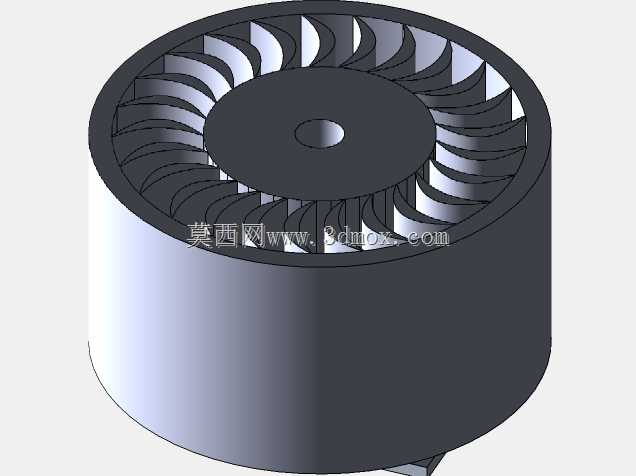

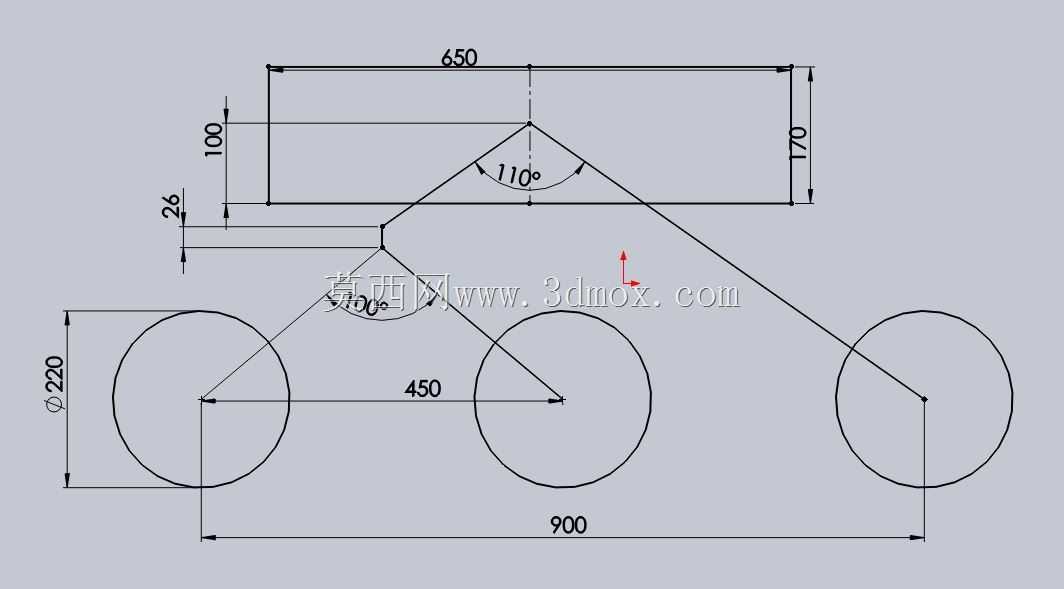

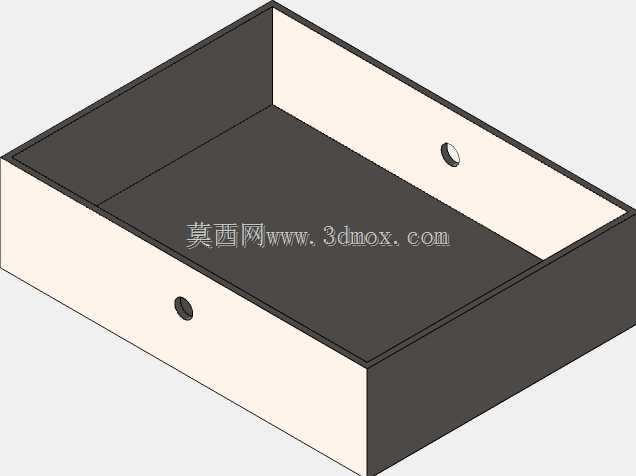

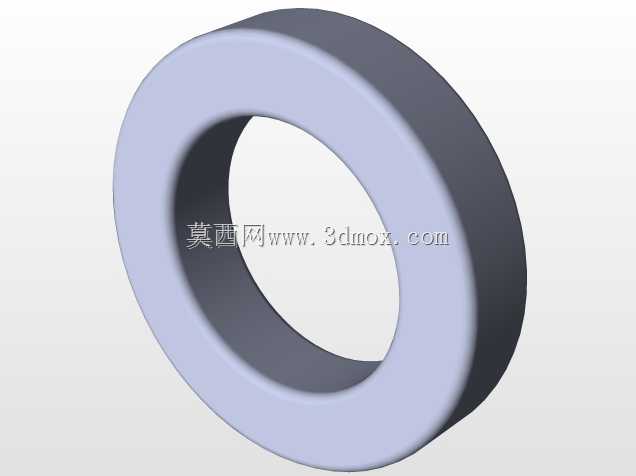

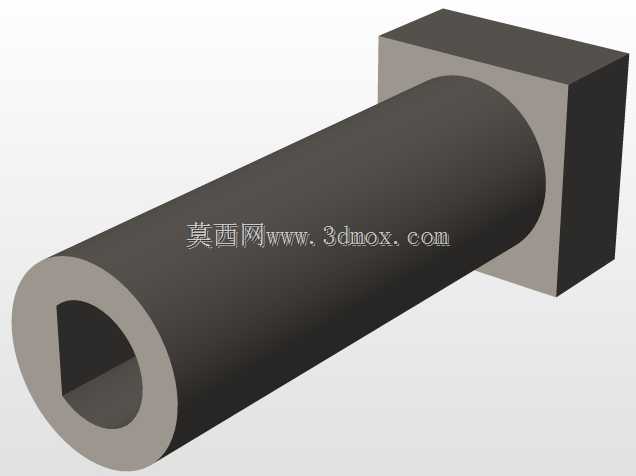

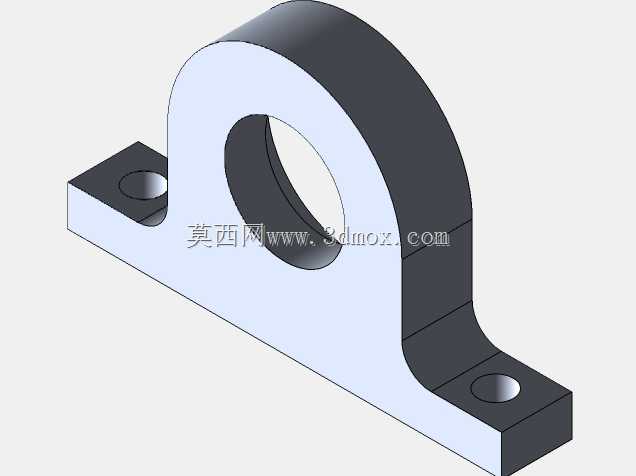

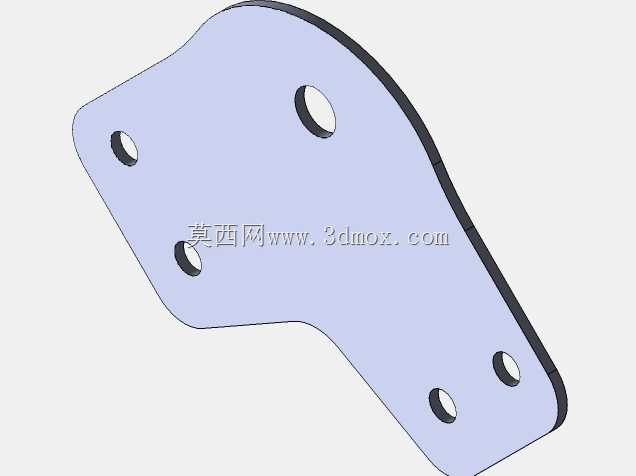

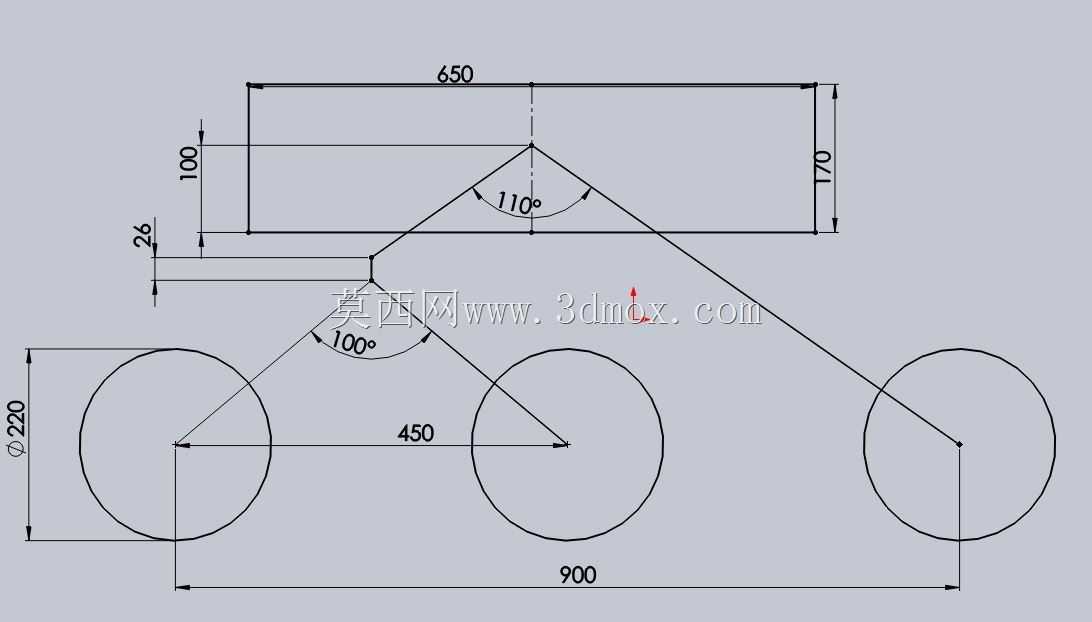

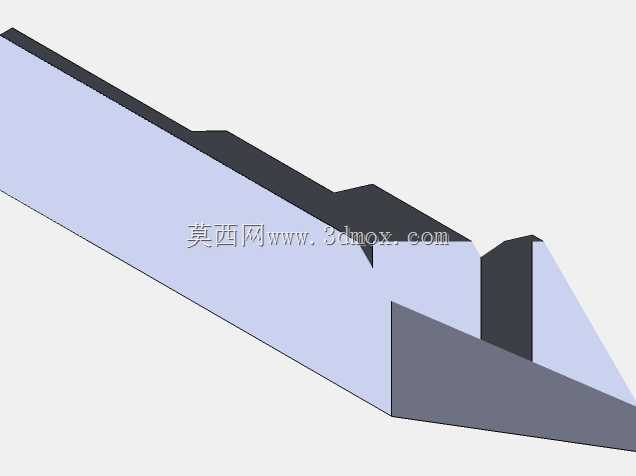

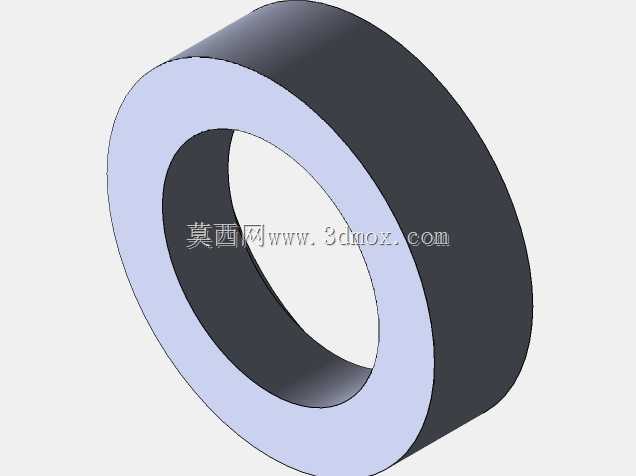

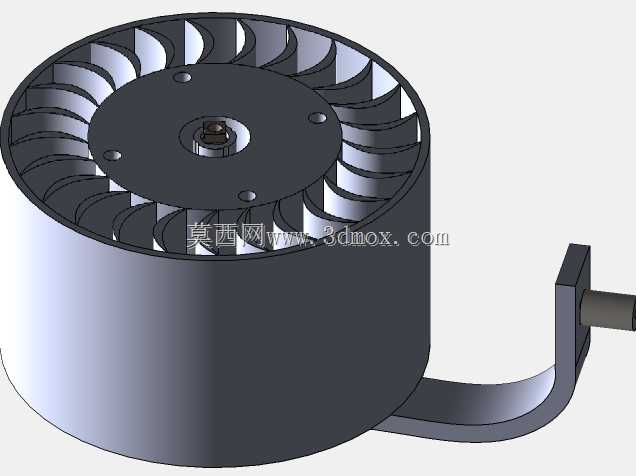

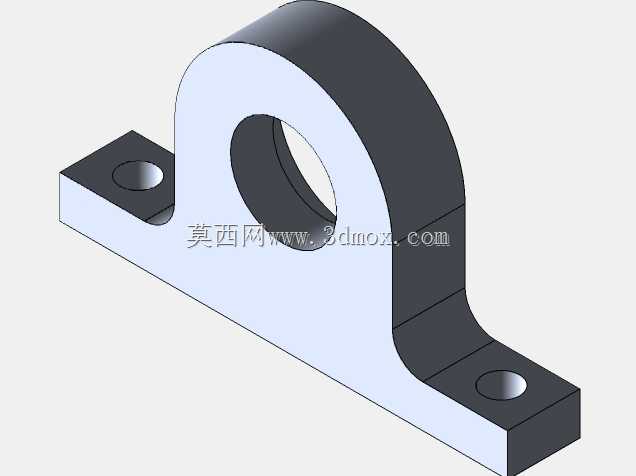

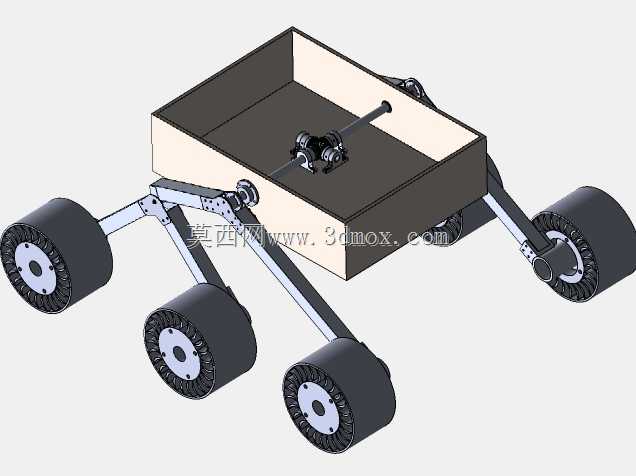

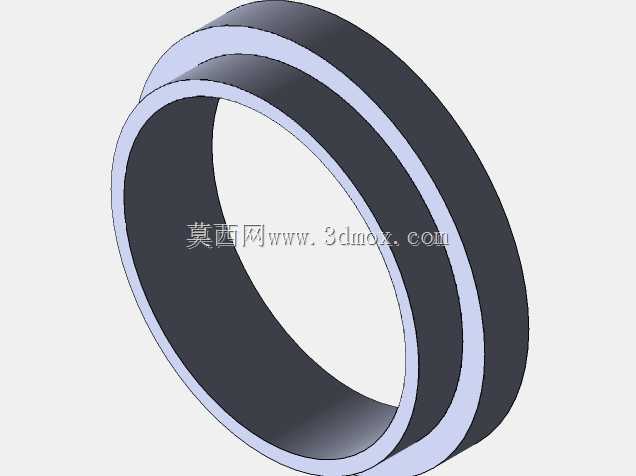

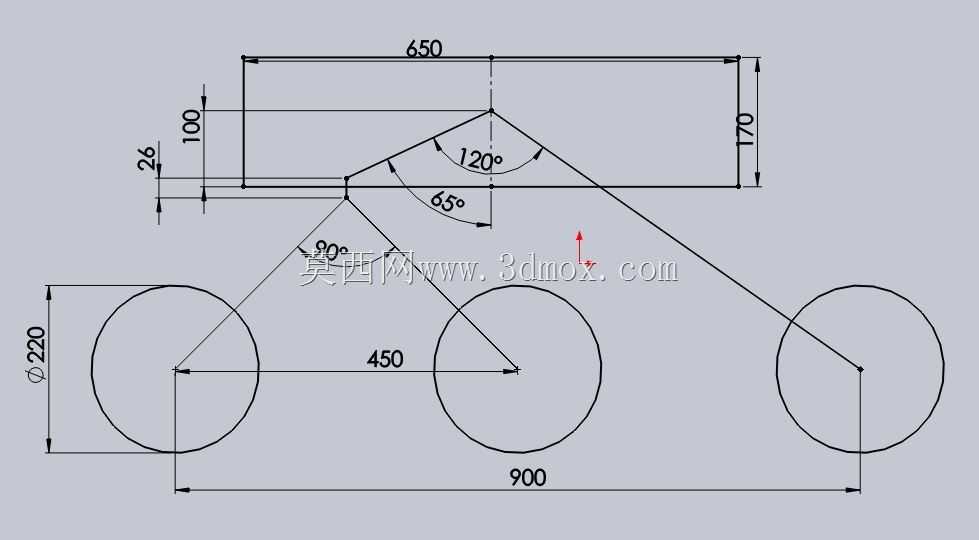

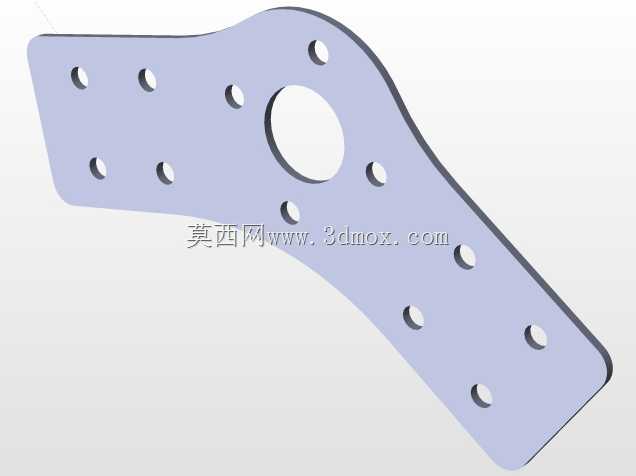

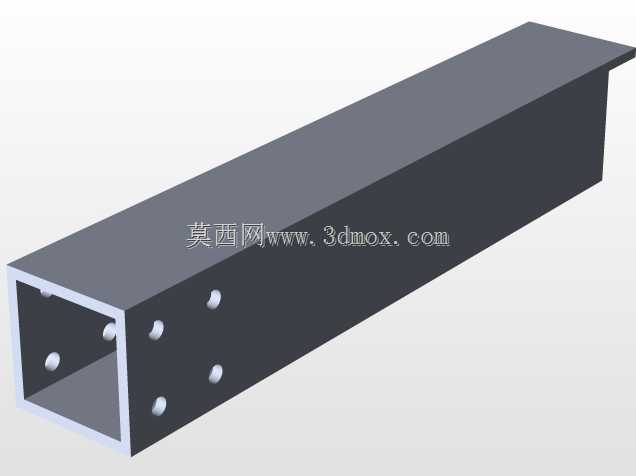

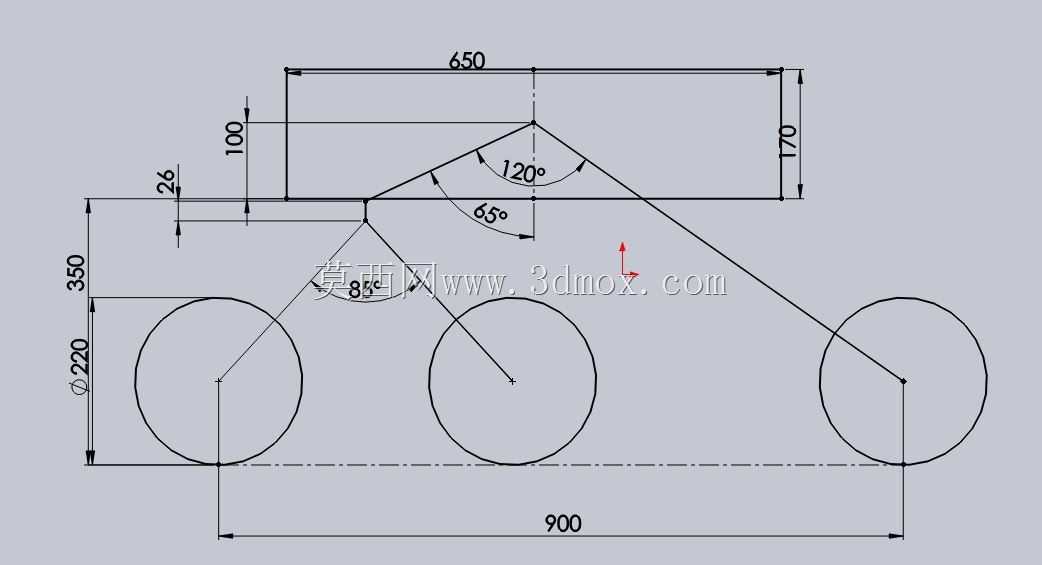

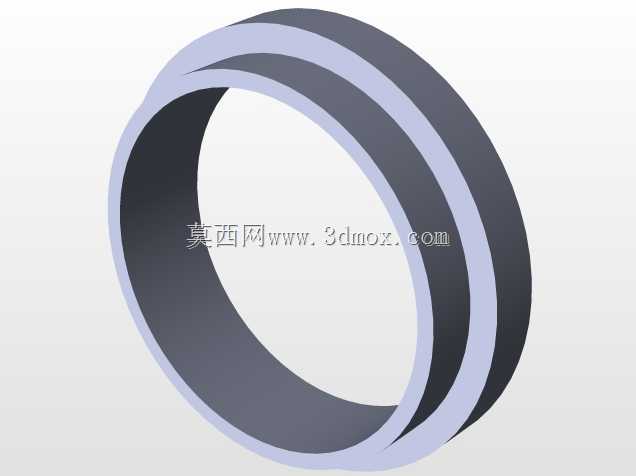

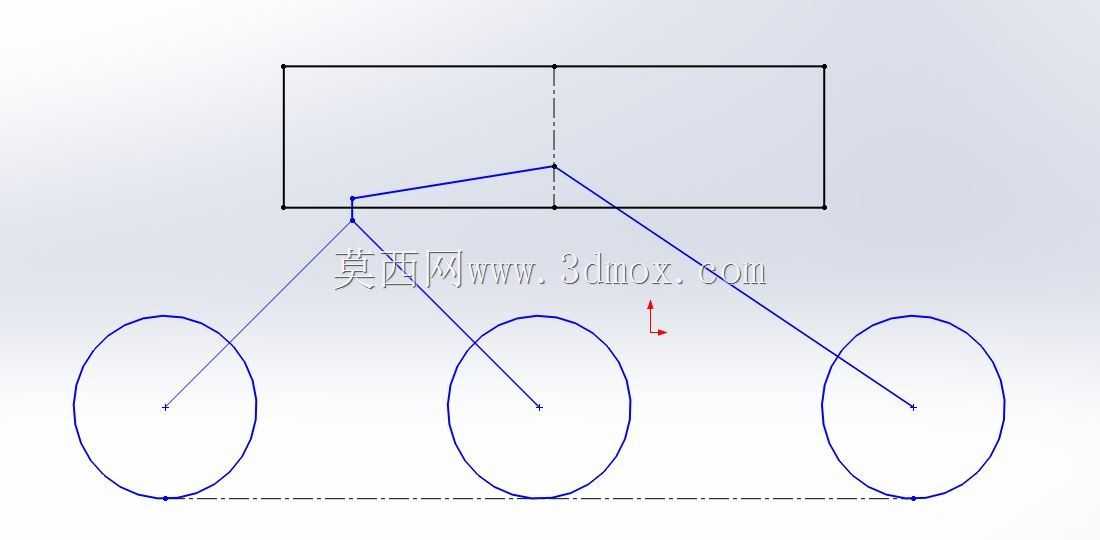

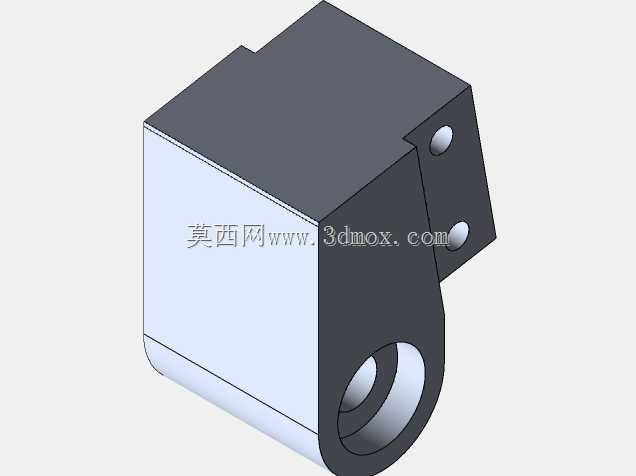

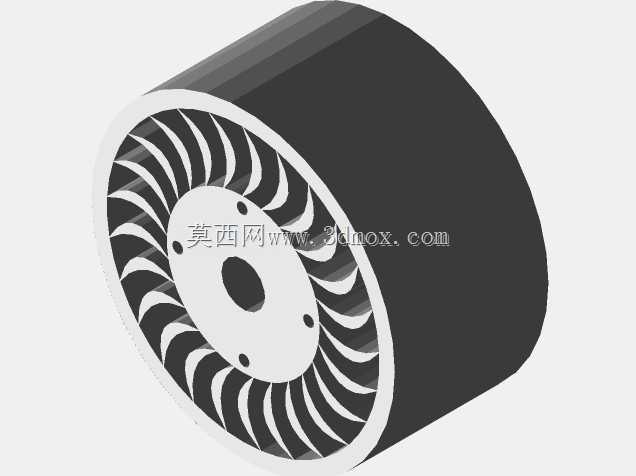

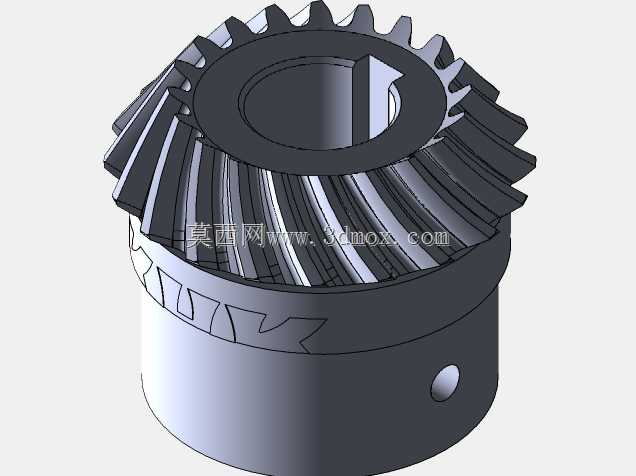

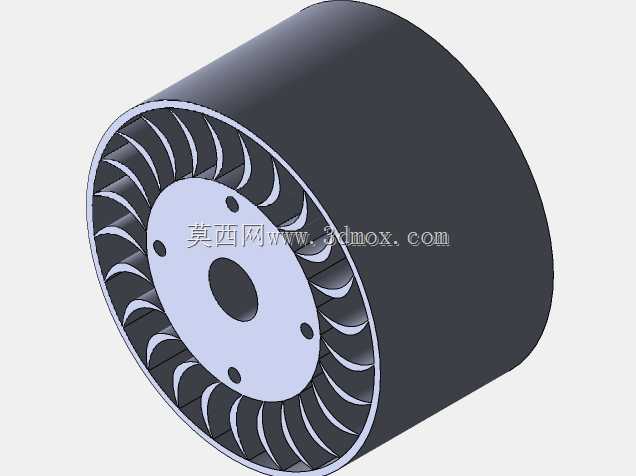

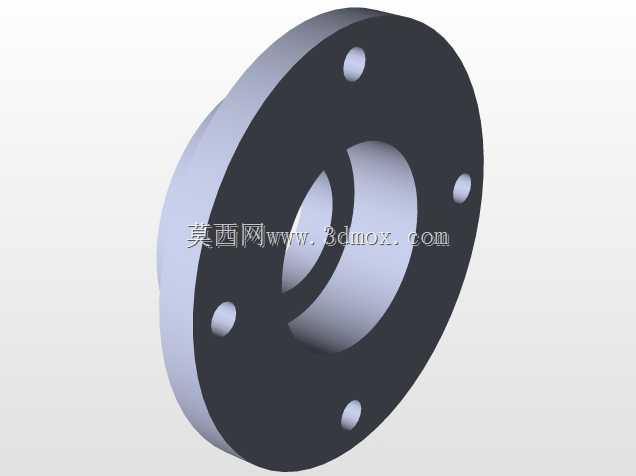

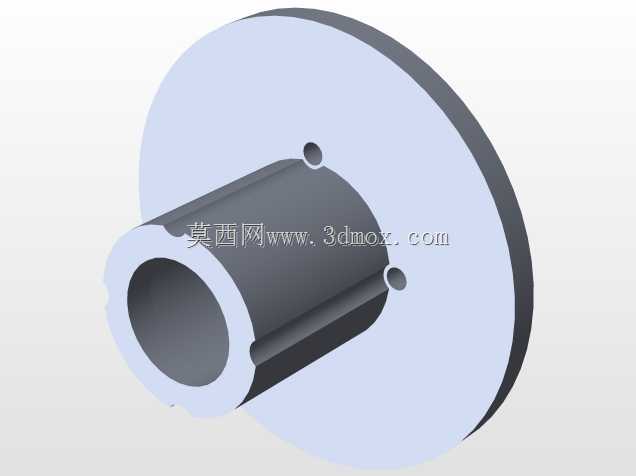

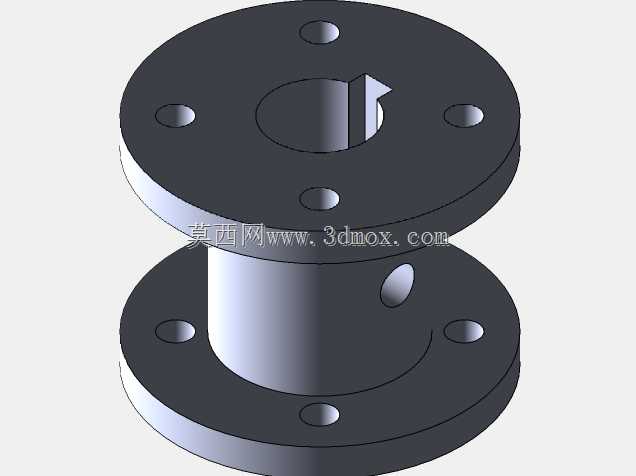

该摇臂转向架悬架主要应用于地外天体表面探测移动平台、复杂非铺装路面无人巡检作业车等场景,核心作用是在地形起伏度大、路面附着条件不稳定的环境下,保证所有行走轮始终与地面保持有效接触,避免单轮悬空导致的牵引力损失或车体侧倾风险。从结构功能来看,整套悬架采用双侧独立摇臂铰接布局,每侧摇臂分前后两段铰接于车体侧部安装座,各段摇臂末端分别连接驱动轮组,中间铰接点通过差速联动机构实现两侧摇臂的姿态自适应匹配,当单侧车轮遇到凸起障碍时,同侧摇臂会绕铰接点转动抬升对应轮组,同时通过联动机构将另一侧摇臂的姿态调整量传递至车体,将主车体的俯仰、侧倾运动幅度降低约50%,大幅提升车载探测设备、载荷舱的运行稳定性。设计过程中优先考虑了非结构化地形的通过性需求,摇臂杆件采用箱型截面结构,在控制整体重量的前提下保证足够的抗弯扭强度,各铰接点均配置自润滑衬套安装位,可适应大温差、无维护的极端作业环境,轮组连接座预留了驱动电机、轮毂减速器的安装接口,可根据载荷需求匹配不同扭矩的驱动单元。安装边界方面,整套悬架的铰接安装点集中布置在车体下部两侧的纵梁上,无需占用载荷舱内部空间,主车体上方预留的平整安装面可直接固定设备舱、太阳能板或探测载荷,轮组外侧到车体中心线的横向宽度、摇臂下摆最低位置到车体底板的垂直距离均经过运动干涉校核,在摇臂全行程摆动过程中,轮组与车体结构、摇臂杆件之间不会发生运动碰撞,轮径与摇臂长度的匹配比例经过优化,可跨越高度不超过轮径三分之二的垂直障碍,攀爬坡度能力可满足35度以内斜坡的稳定通行需求。不同于常规地面车辆的弹性悬架结构,该摇臂转向架无弹性阻尼元件,完全依靠杆件的铰接转动实现地形适配,结构可靠性更高,更适合无人工维护的长周期无人作业场景,载荷舱的重心位置经过匹配设计,布置在摇臂铰接点的上方区域,可进一步降低地形起伏带来的重心偏移量,提升倾斜工况下的稳定性,避免侧翻风险。
