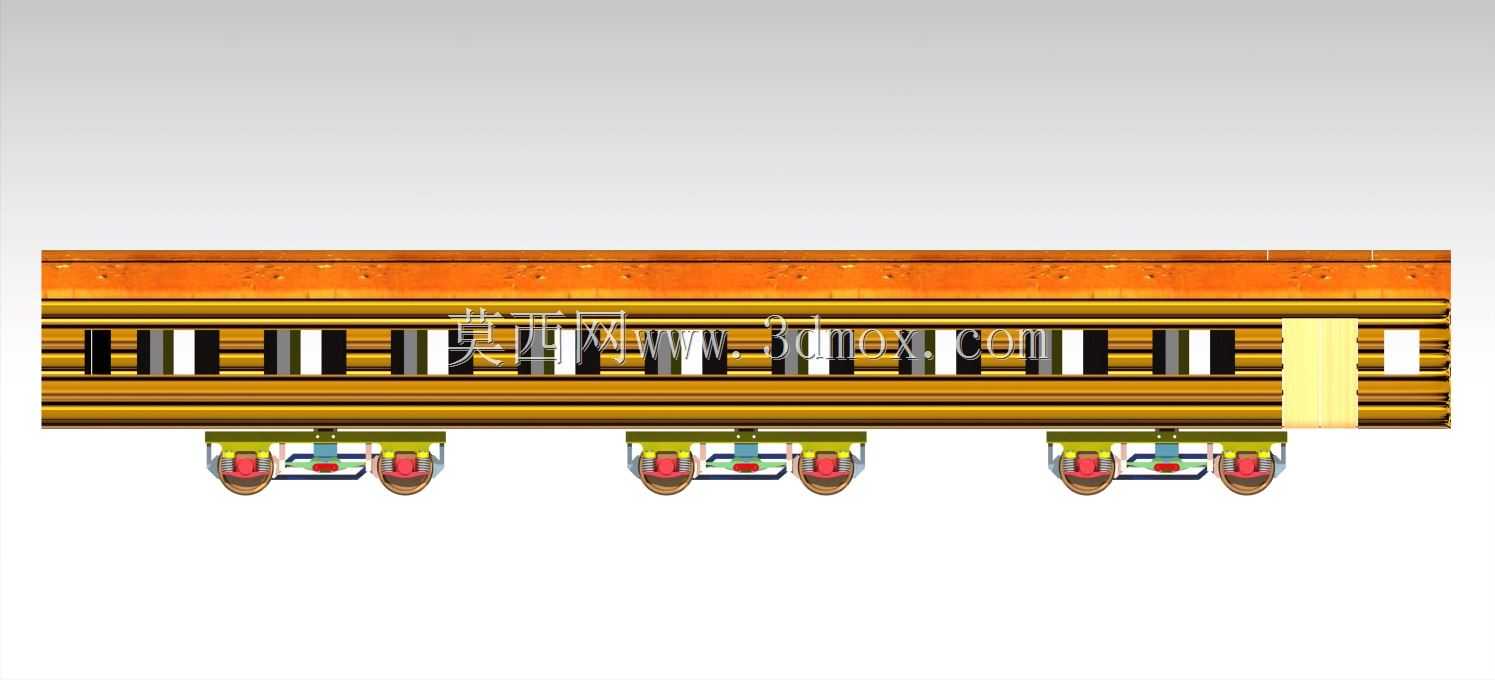

轨道列车车厢配套转向架结构设计

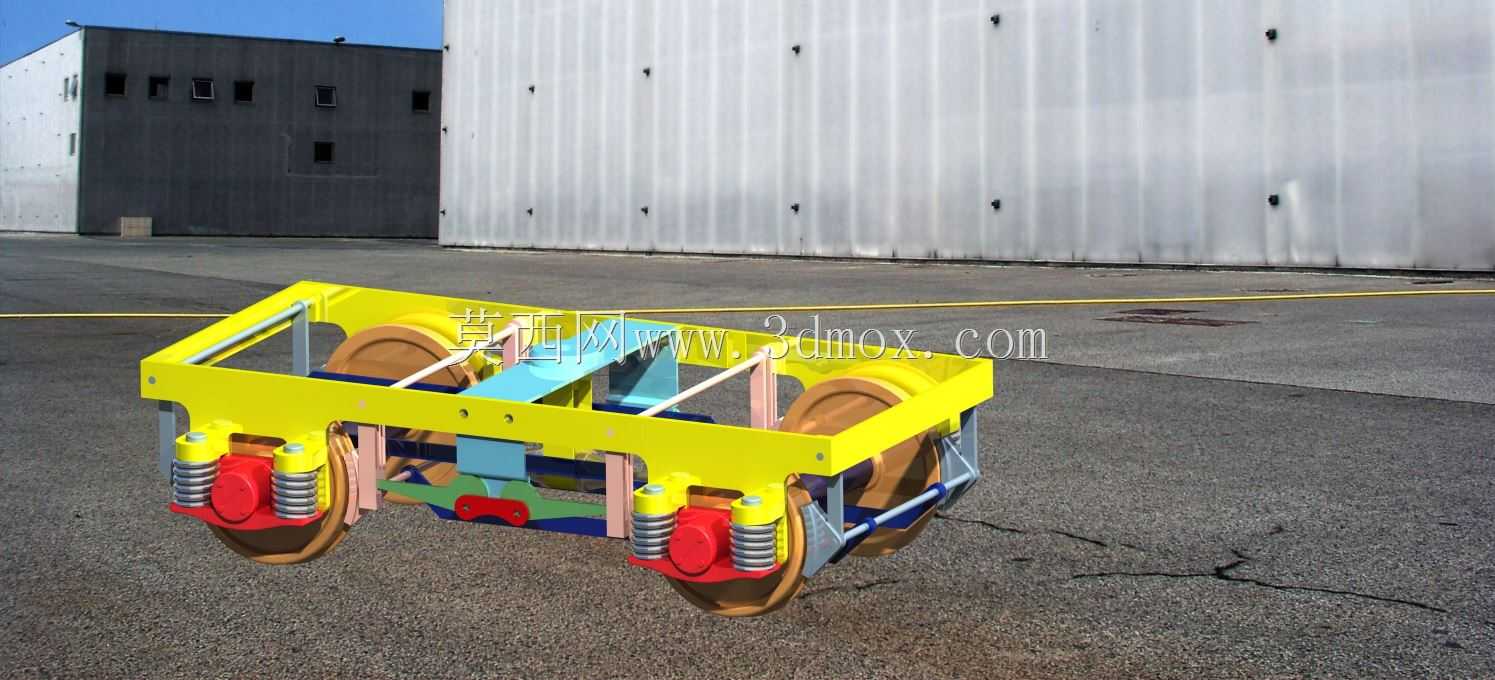

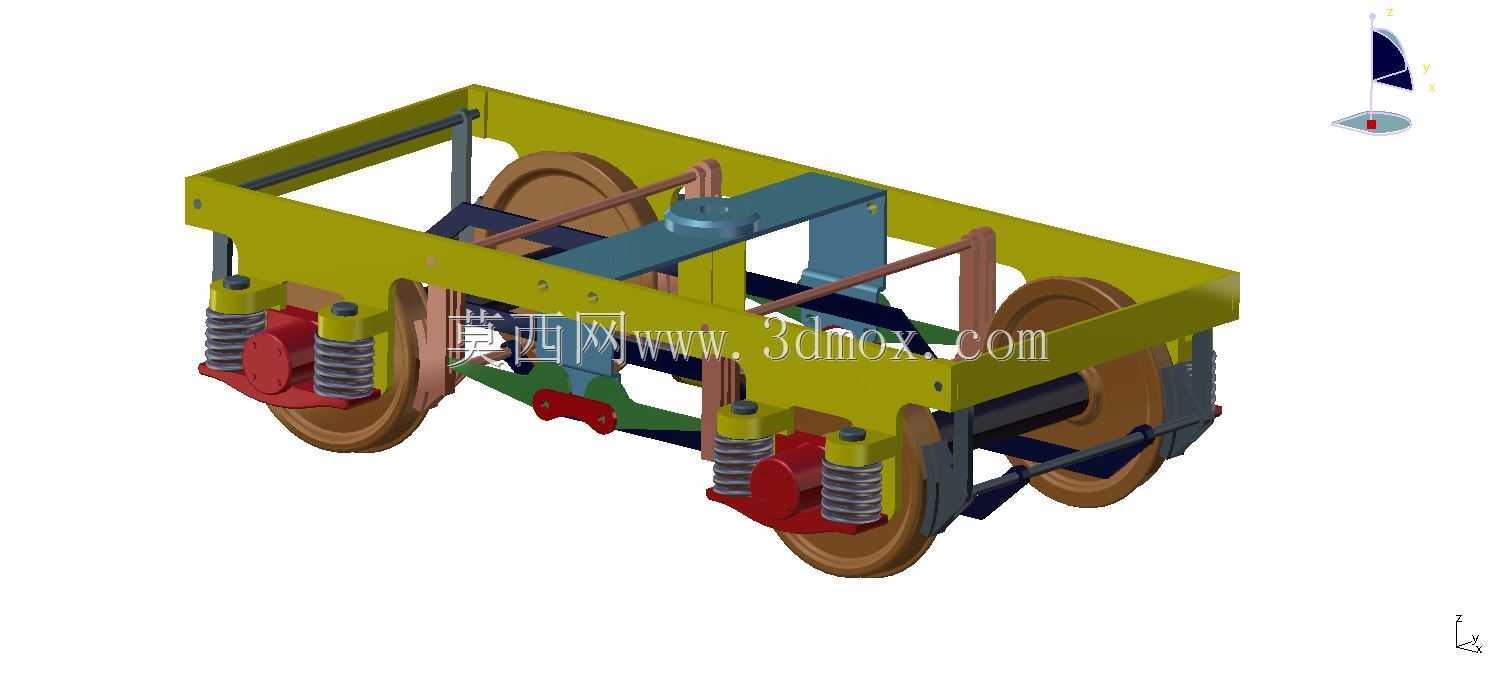

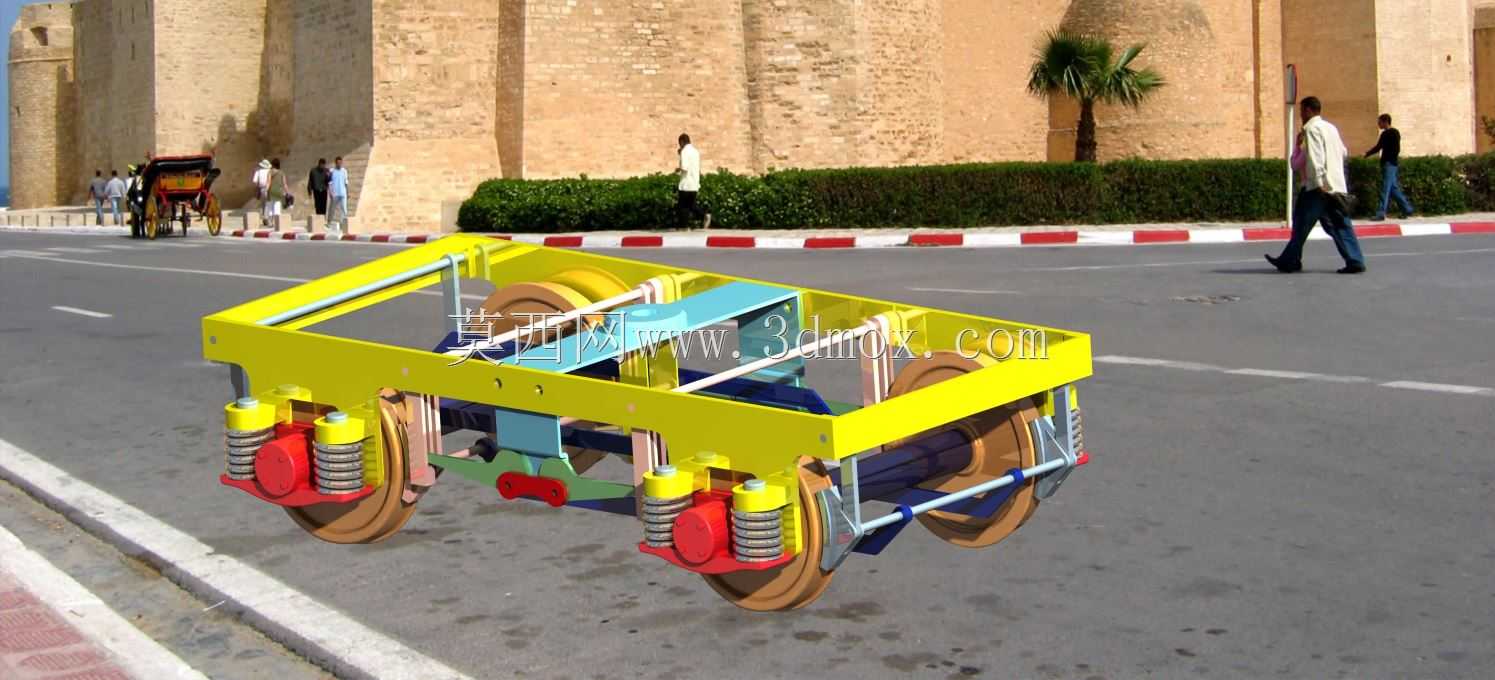

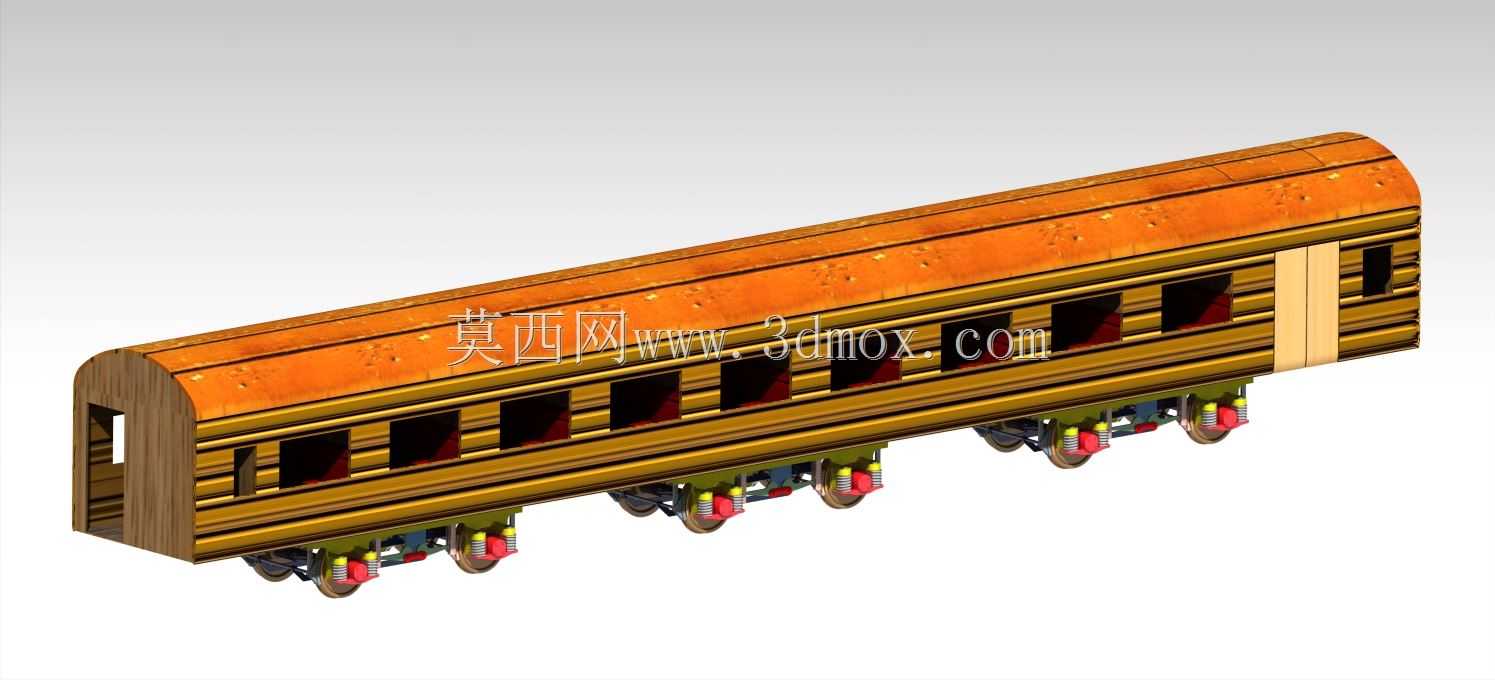

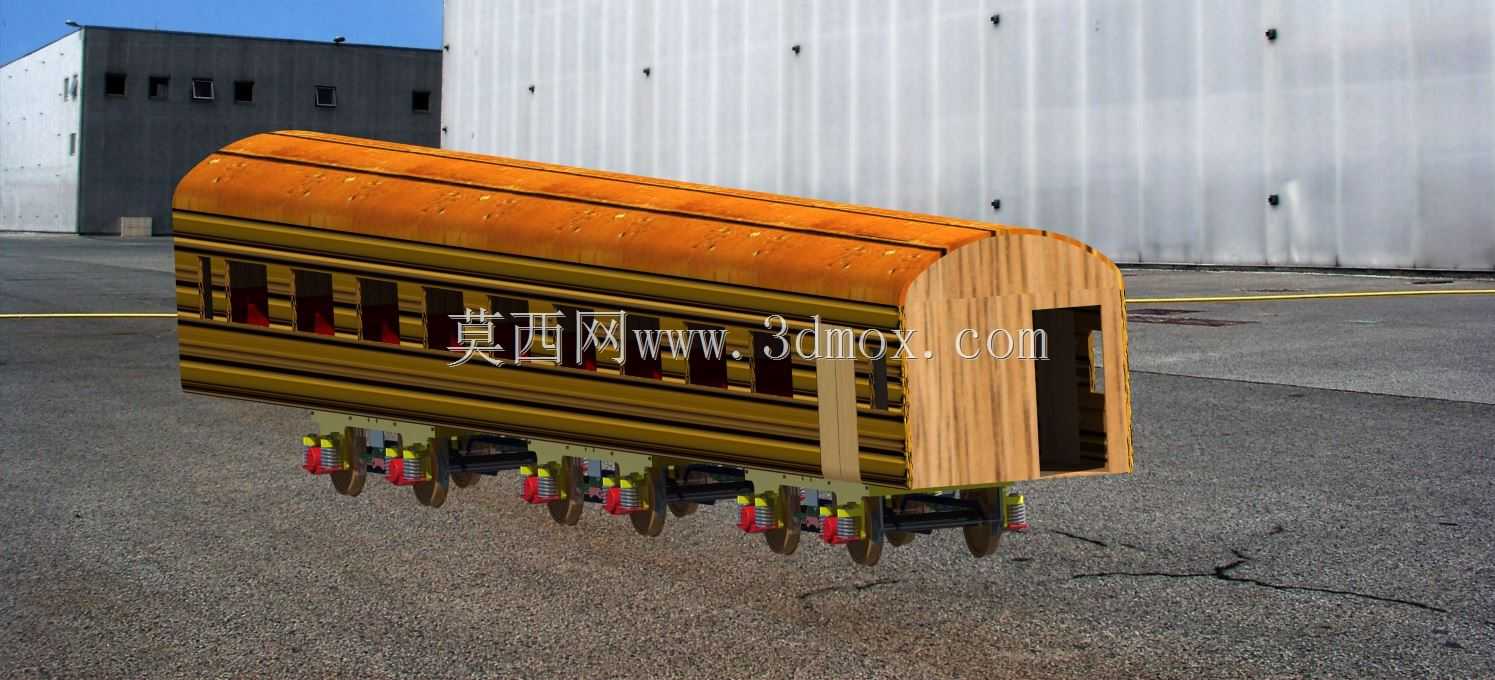

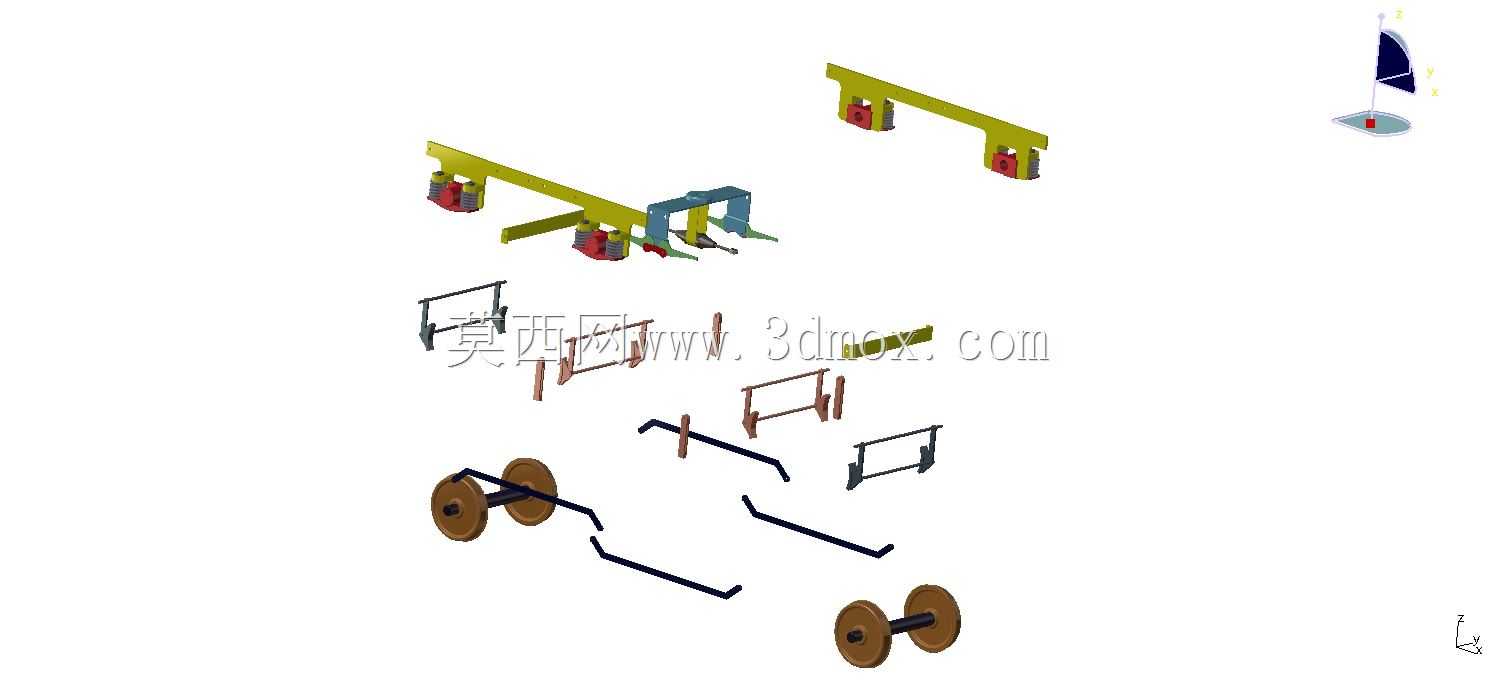

轨道车辆走行系统中，转向架是承载整节车厢重量、传递走行动力与制动力、缓冲线路冲击的核心部件，直接决定列车运行的平稳性、曲线通过能力与运行安全阈值。这套结构的设计首先围绕轨距边界做基准约束，轮对内侧距、轮背距严格匹配对应制式轨道的安装尺寸，确保轮缘与钢轨的配合间隙处于合理区间，避免脱轨风险与轮缘异常磨耗。构架作为整个转向架的承载基体，采用箱型焊接结构的设计思路，在轴箱弹簧安装位、牵引拉杆座、制动吊座这些应力集中区域做了局部加厚与筋板补强，平衡整体刚度与轻量化需求，避免运行中构架出现疲劳裂纹。一系悬挂采用轴箱螺旋弹簧搭配垂直液压减振器的结构，每个轴箱位置对称布置两组弹簧，将轮对受到的轨道垂向冲击做第一层过滤，弹簧的刚度参数匹配车厢额定载重下的静挠度要求，保证空重车状态下的车钩高度差处于允许范围。轴箱定位采用转臂式定位结构，限制轮对相对于构架的横向与纵向窜动，同时保留垂向活动自由度，兼顾直线运行的稳定性与曲线通过时的轮对横移需求。基础制动单元吊挂在构架侧梁下方，制动闸片的安装位置正对轮对踏面，制动缸的推力通过杠杆机构放大后均匀作用在闸片上，保证制动时制动力平稳施加，避免轮对擦伤。牵引装置采用中心销搭配牵引拉杆的结构，将转向架与车厢底架连接，传递纵向的牵引力与制动力，同时允许车厢与转向架之间产生相对回转，满足小半径曲线的通过要求。横向止挡设置在构架与车体牵引座之间，限制过大的横向相对位移，避免蛇行运动失稳。整套结构的装配关系完全按照实际检修维护的逻辑设计，所有易损件比如弹簧、减振器、闸片都预留了拆装操作空间，不需要拆解整个构架就能完成更换作业，符合轨道车辆段修的作业要求。轮对部分的车轮采用磨耗型踏面设计，匹配钢轨的顶面廓形，降低轮轨接触应力，延长镟轮周期，车轴的轴颈尺寸与轴箱轴承的安装过盈量严格按照过盈配合公差设计，保证轴承运行中不会出现蠕滑。侧梁内部预留了管路布置空间，供制动风管、传感器线束走线，避免运行中飞石击打损坏管线。
