L298N电机驱动芯片直插封装结构

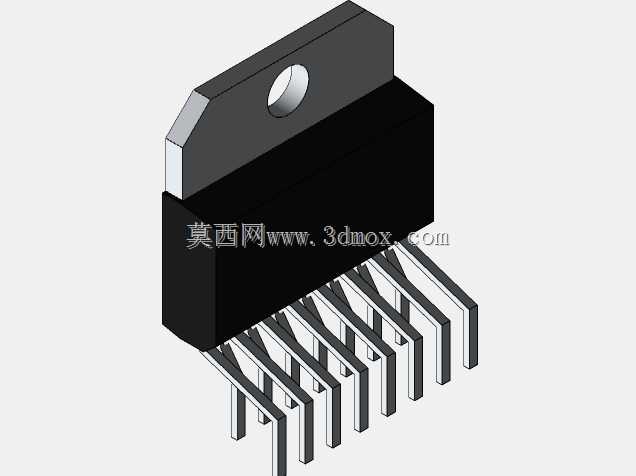

做小型运动控制类项目的结构设计时，L298N这类双H桥功率驱动器件的封装建模是常碰到的内容，很多刚入行的工程师容易忽略这类直插功率芯片的安装边界，导致后期打样回来出现散热片干涉、引脚焊盘对位不准、安装孔位偏差等问题。这个模型还原的是带背部散热安装片的Multiwatt15直插封装形态，这类封装的核心设计逻辑是兼顾大电流工况下的散热效率与PCB直插焊接的便捷性，背部的金属散热片直接与芯片内部功率管的散热基板连通，安装时可通过M3规格的螺丝将散热片固定在设备的金属壳体或者额外加装的铝制散热鳍片上，能有效降低持续带载时的芯片结温，避免过热触发过温保护。从实际应用场景来看，这类封装的L298N多用于桌面级小型机器人、智能小车、小型自动化执行模组的直流电机、步进电机驱动环节，可同时驱动两路额定电压下的直流有刷电机，单路持续输出电流可满足多数小型运动负载的驱动需求。建模时首先要确认引脚的排布间距，Multiwatt15封装的引脚间距为标准2.54mm直插间距，引脚伸出封装本体的长度要匹配常规2mm厚PCB的焊接需求，过长会导致引脚焊接后露出过多容易与周边元件短路，过短则会出现插装不到位、焊接虚焊的问题。背部的散热安装片上的定位孔中心与封装本体的相对位置需要严格对应实物，安装孔周边要预留足够的平垫、弹垫安装空间，避免螺丝锁紧时压到芯片的塑封本体造成封装开裂。另外要注意塑封本体与散热片之间的台阶尺寸，很多人建模时会把散热片与塑封本体做齐平，实际量产的器件散热片是突出塑封本体一定厚度的，这个尺寸偏差会导致后期装配时散热片与PCB之间的间隙计算错误，出现PCB被顶起、焊接后器件倾斜的问题。在结构布局时，这类功率器件要尽量布置在PCB的边缘位置，远离热敏类的传感器元件，同时要给背部的散热连接预留足够的操作空间，如果是需要加装额外散热风扇的工况，还要在模型基础上预留风扇的安装间隙，确认风道方向不会被周边的电容、接插件等元件阻挡。引脚的折弯角度也要符合实际加工的工艺要求，直插引脚在焊接前如果需要折弯成型，折弯处距离引脚根部的距离不能小于2mm，避免应力集中导致引脚从封装根部断裂，建模时可以提前预留出引脚折弯的空间余量，不用完全按照器件手册的直立引脚形态做死，给后续的工艺调整留出余地。
