教学演示用制冷循环实训装置结构设计

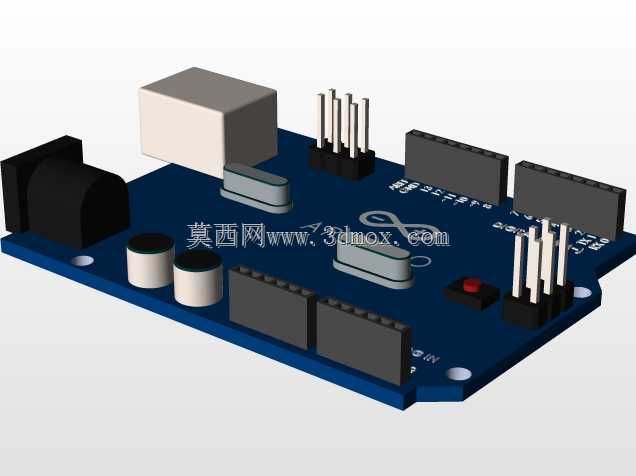

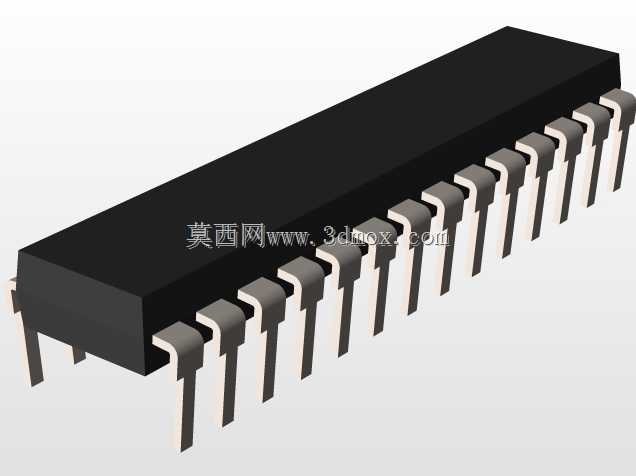

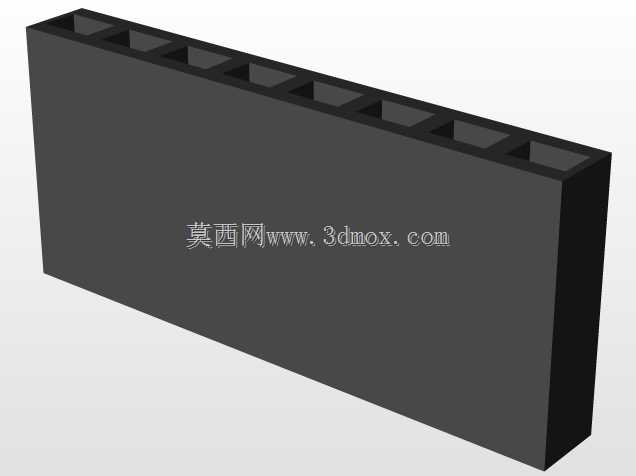

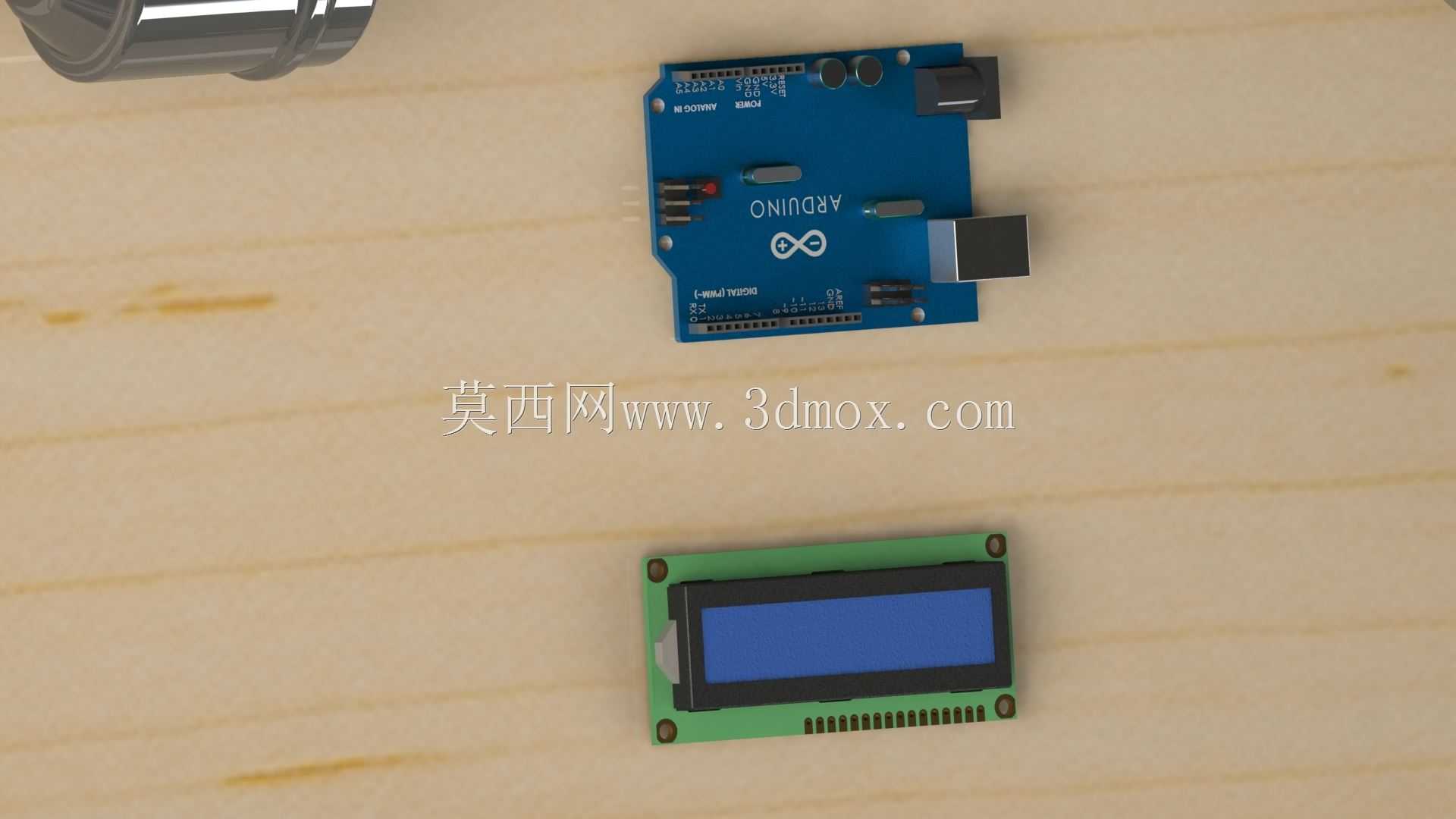

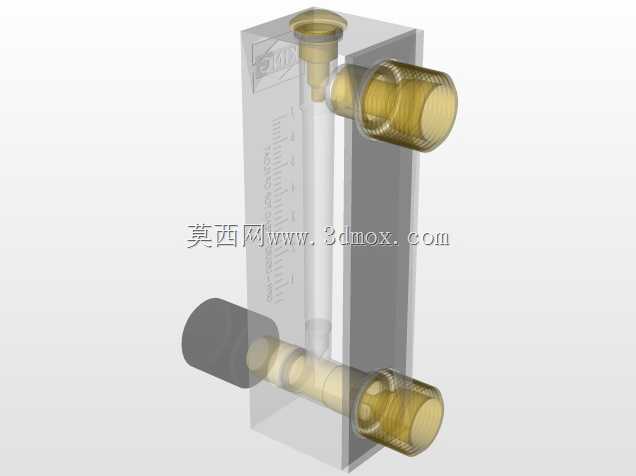

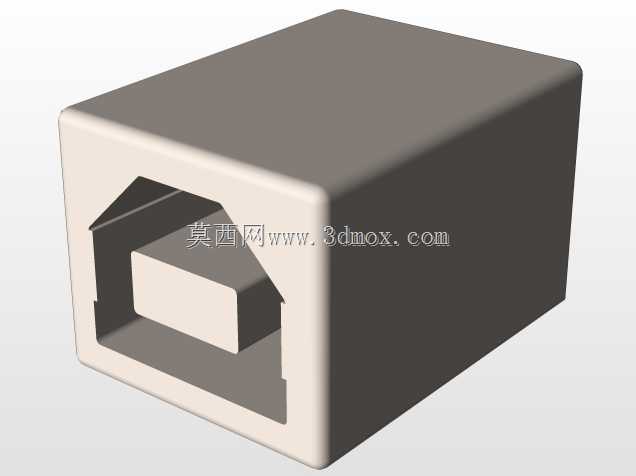

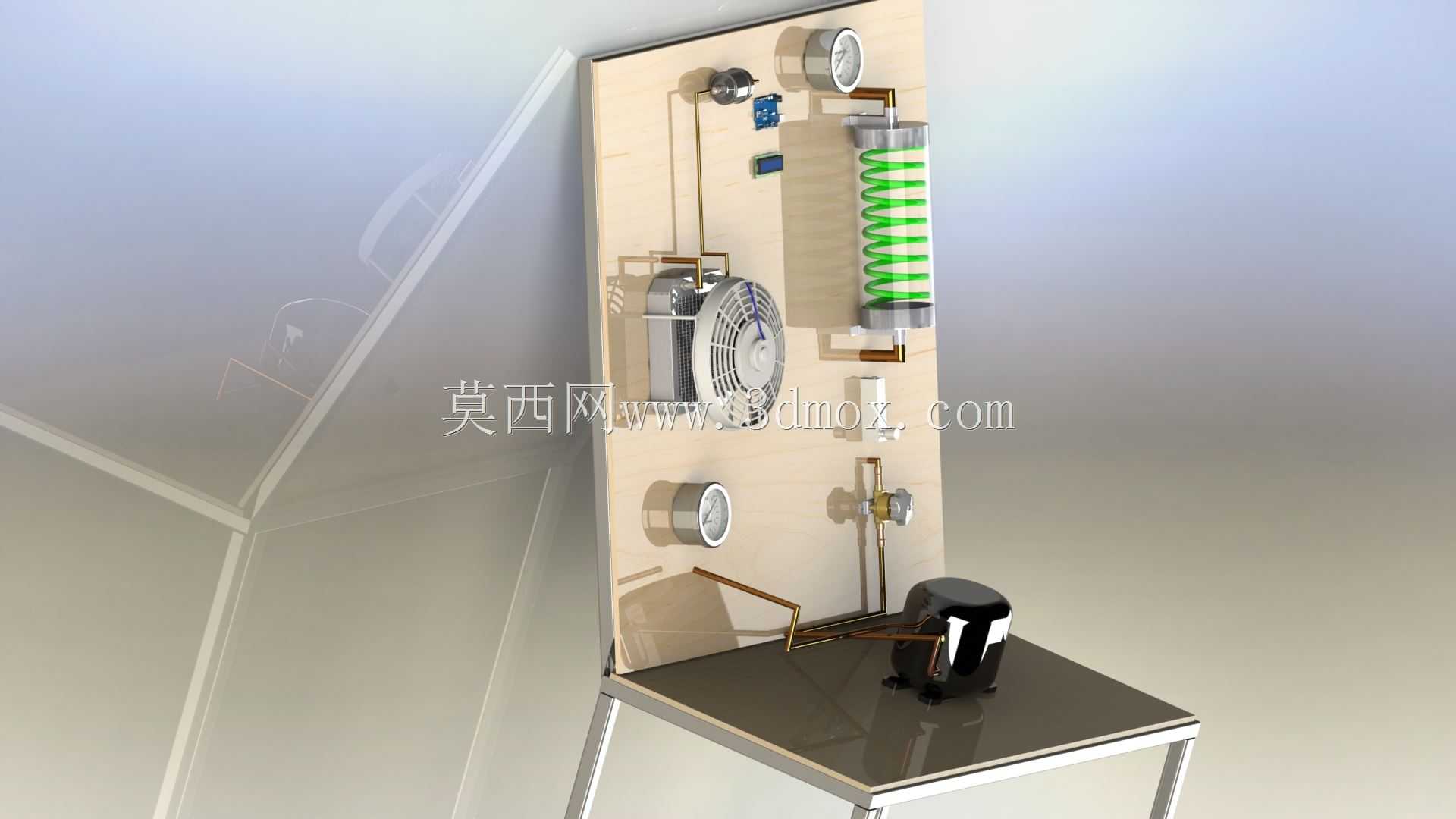

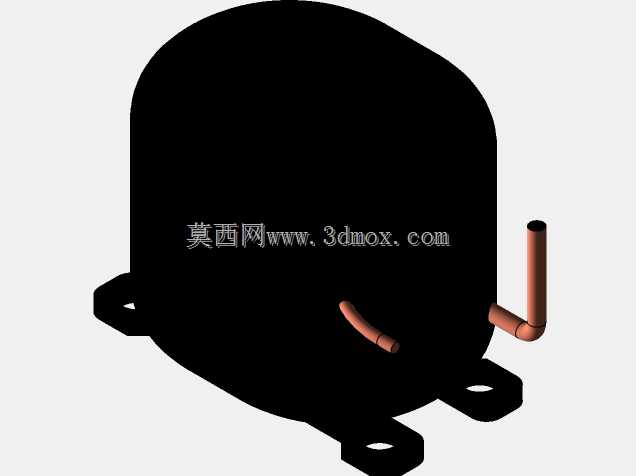

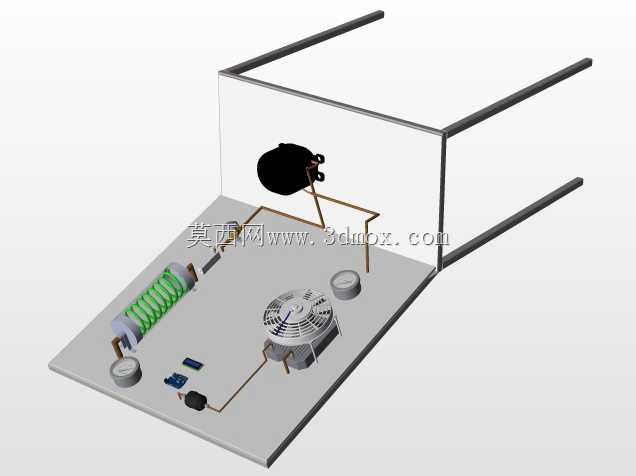

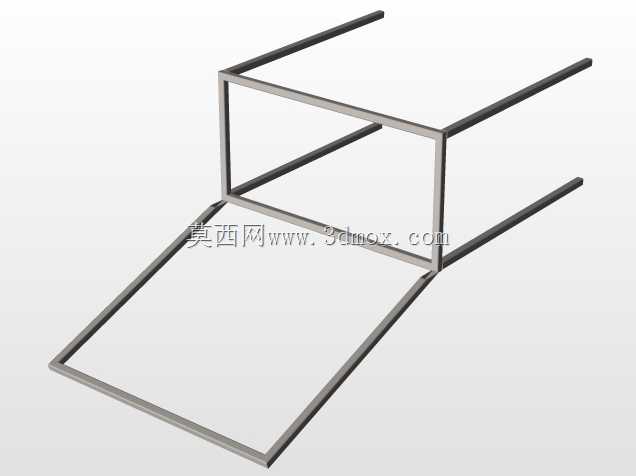

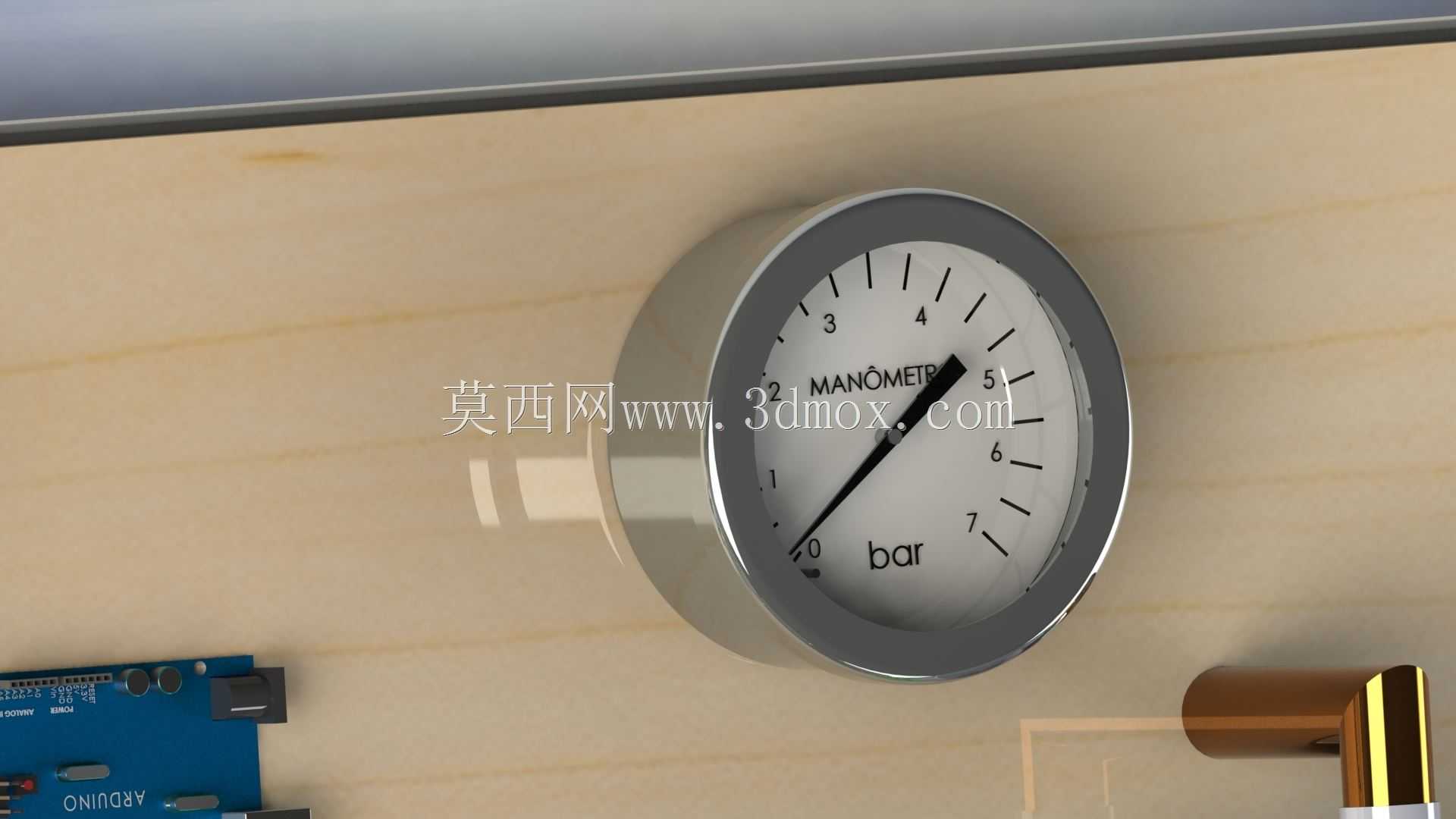

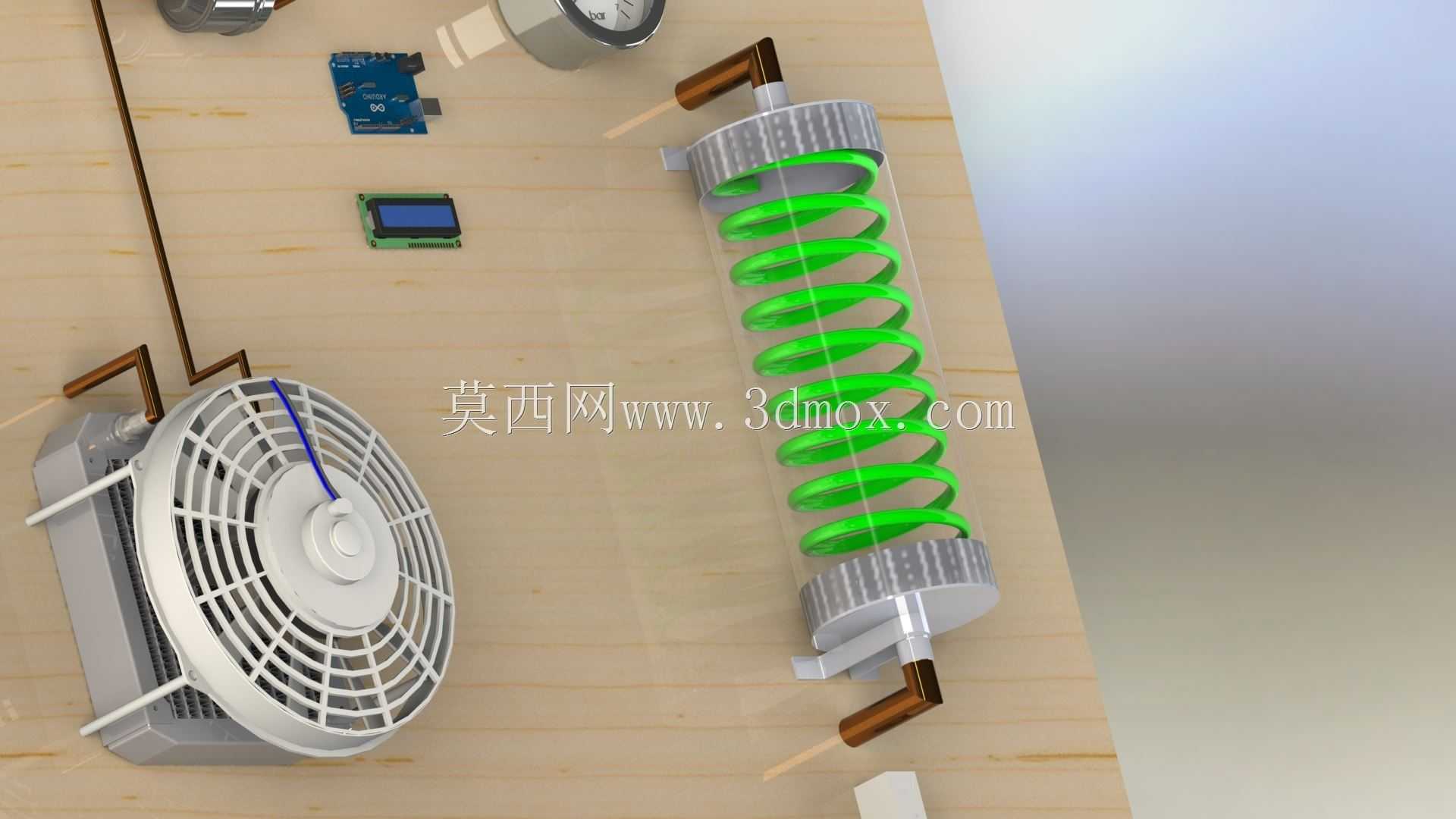

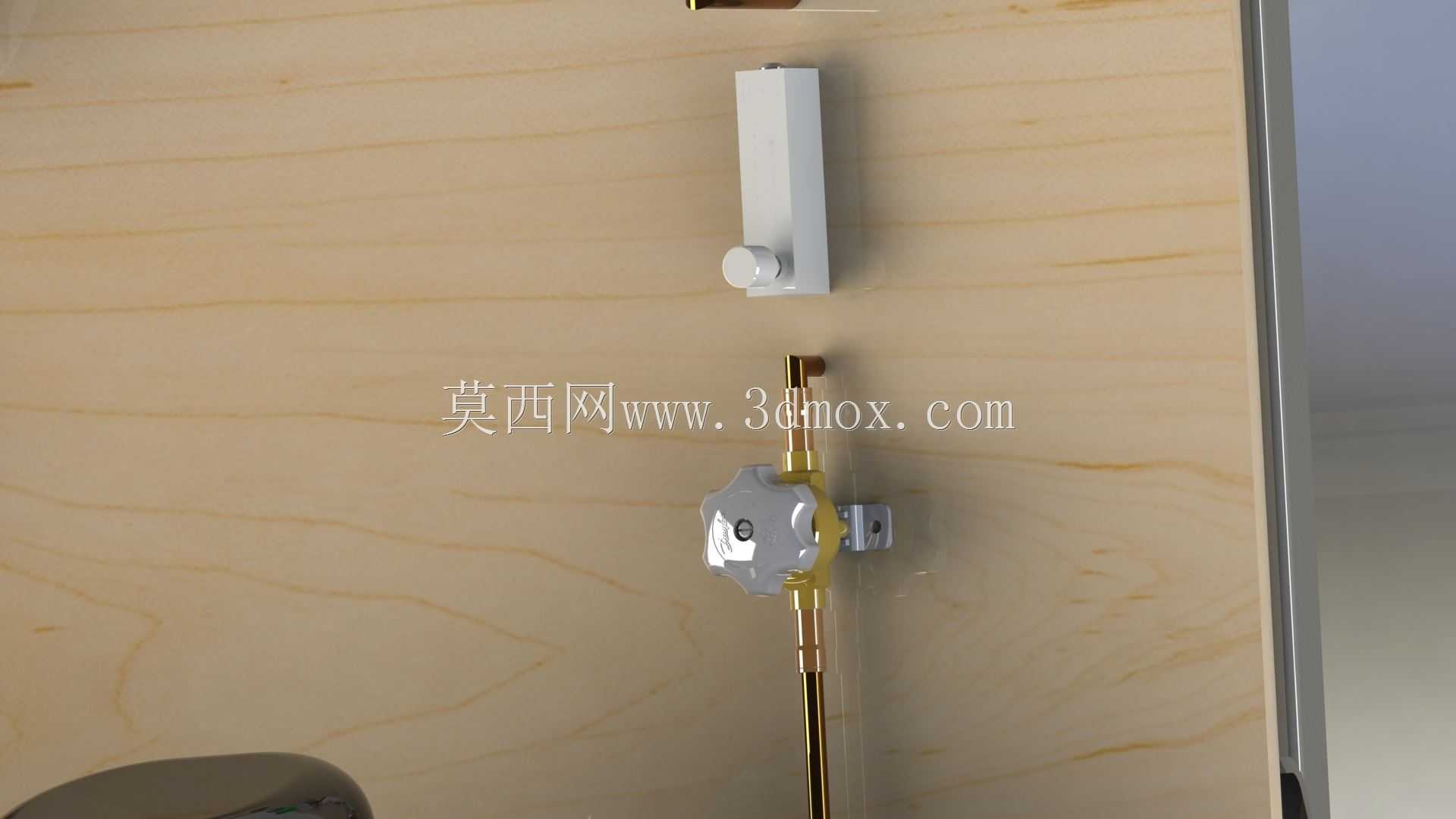

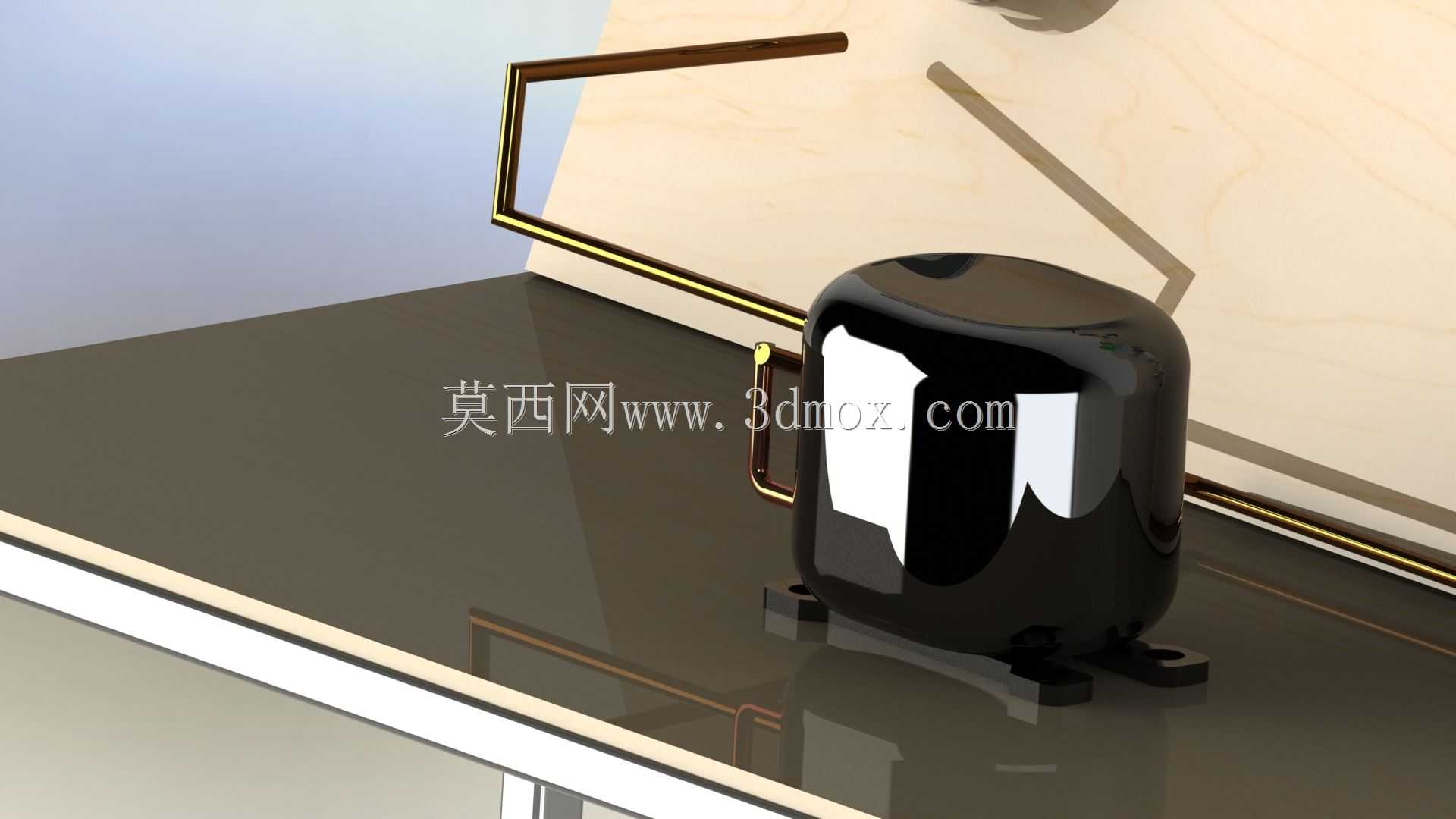

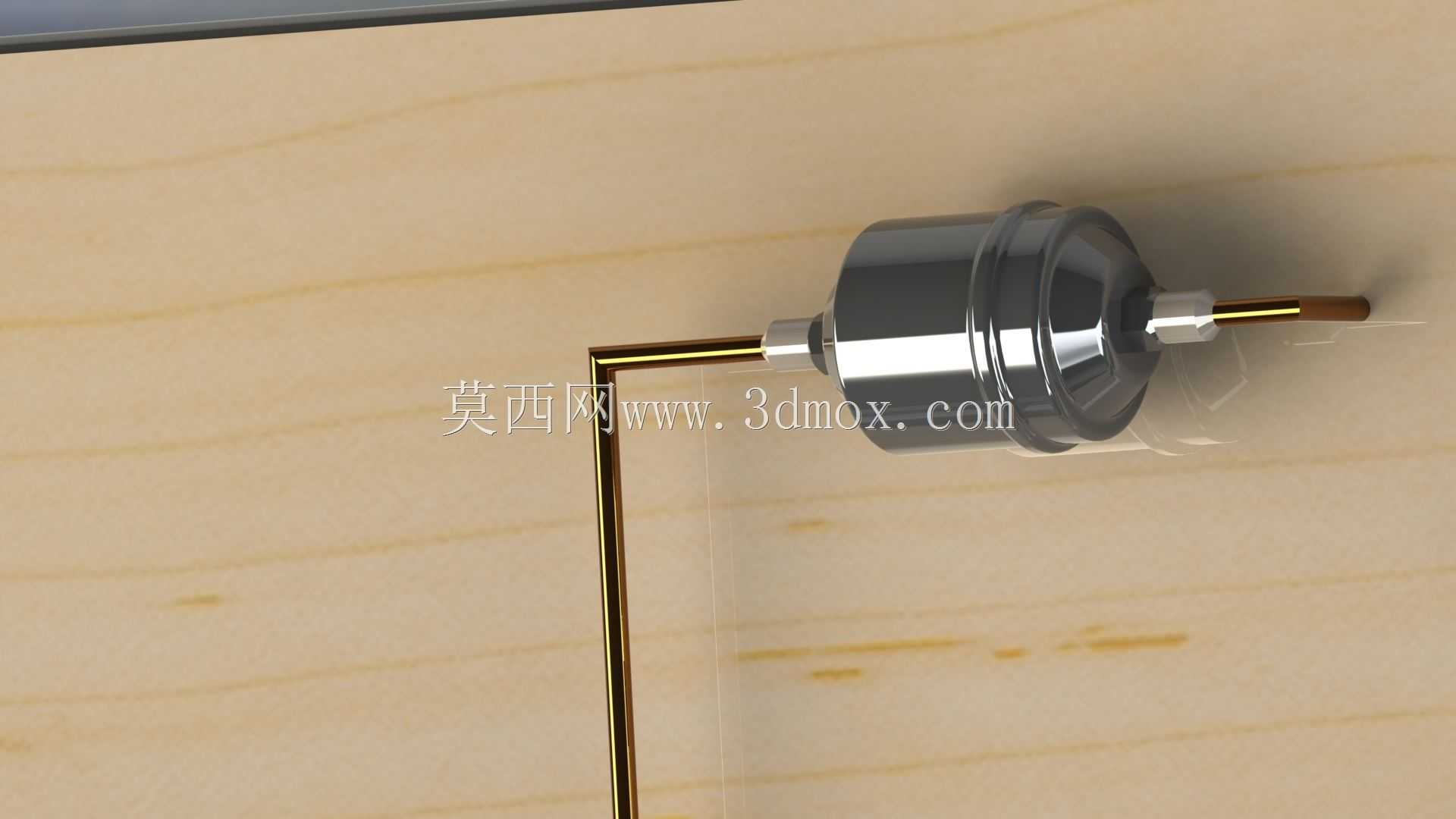

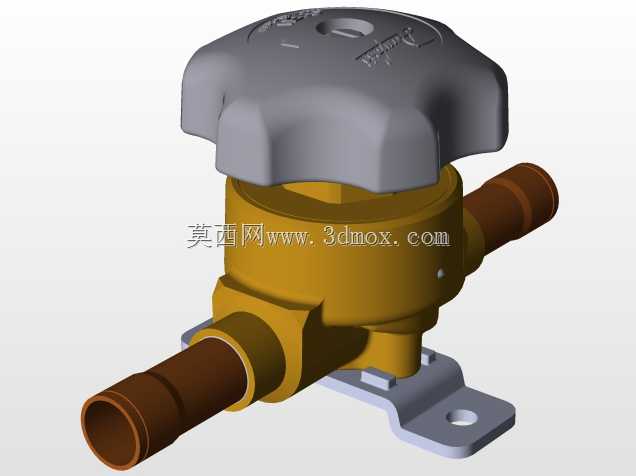

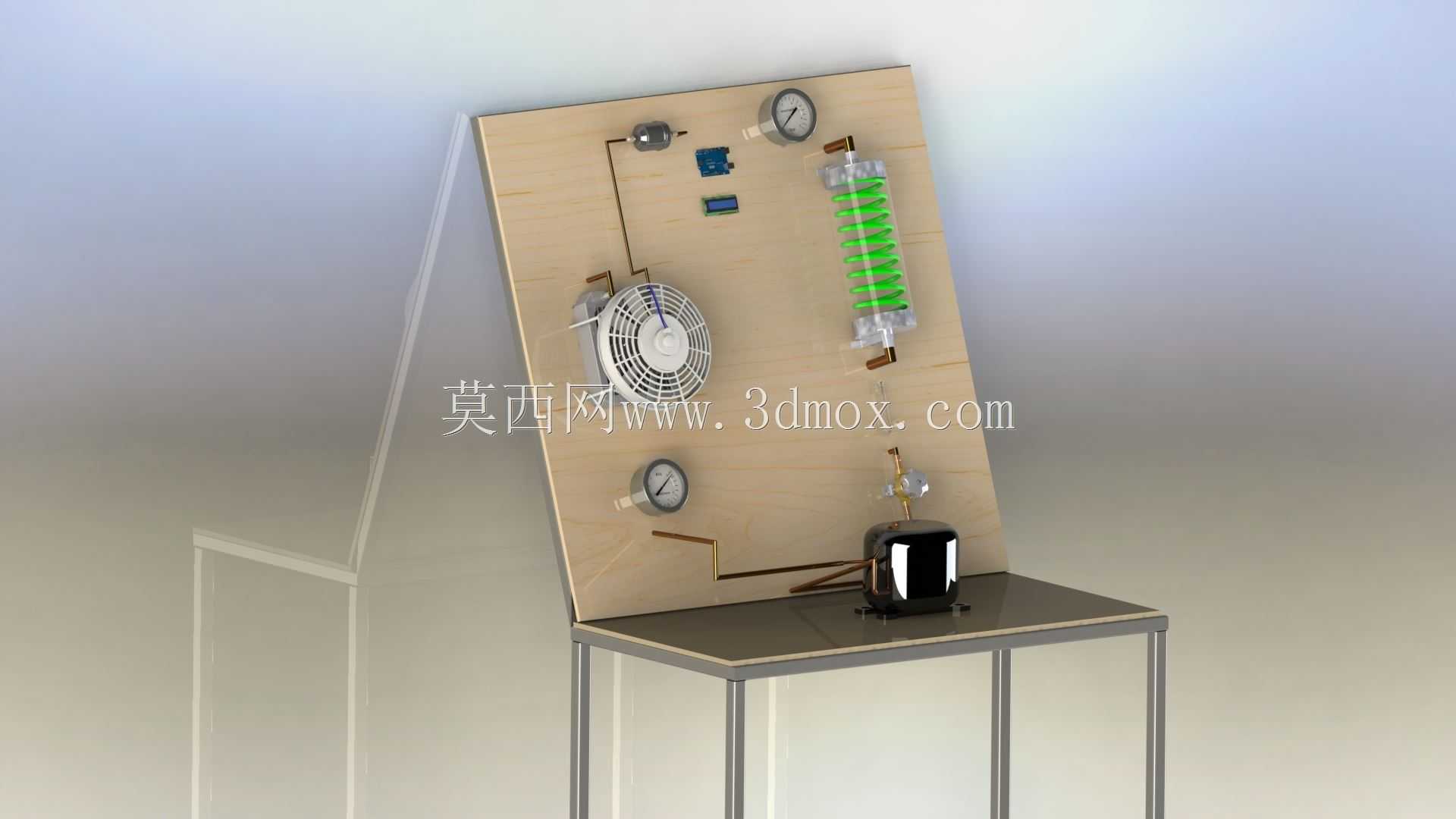

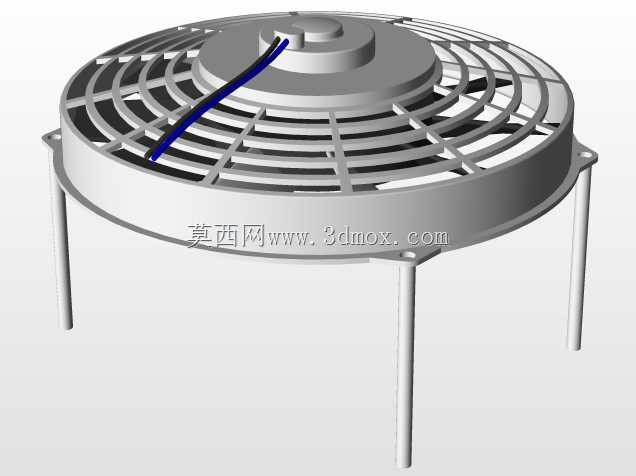

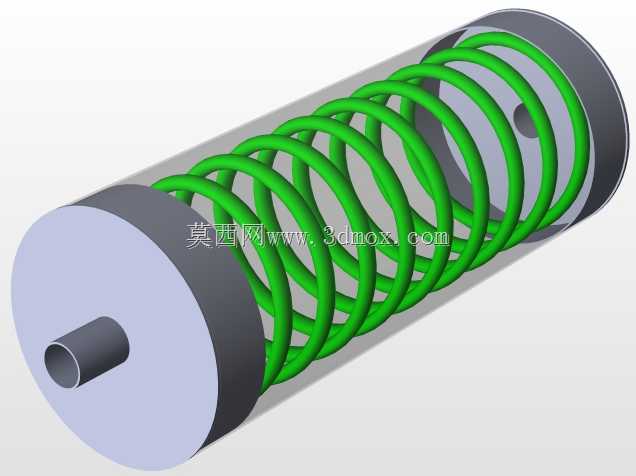

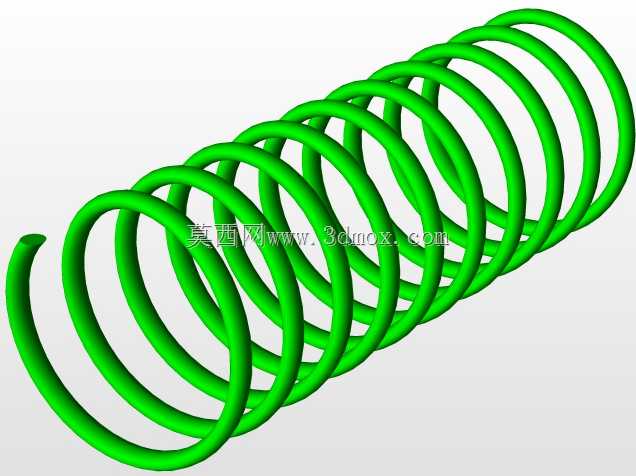

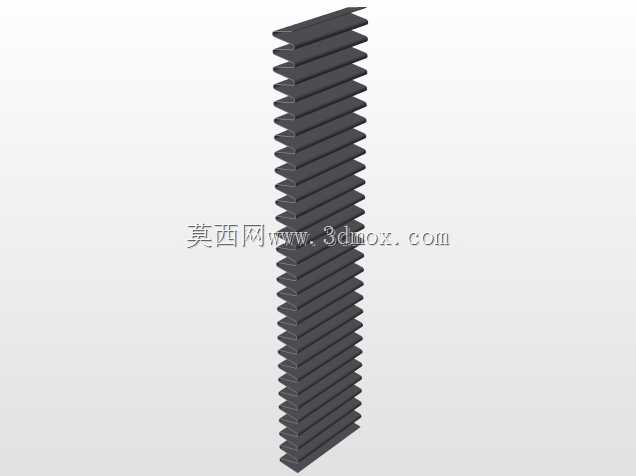

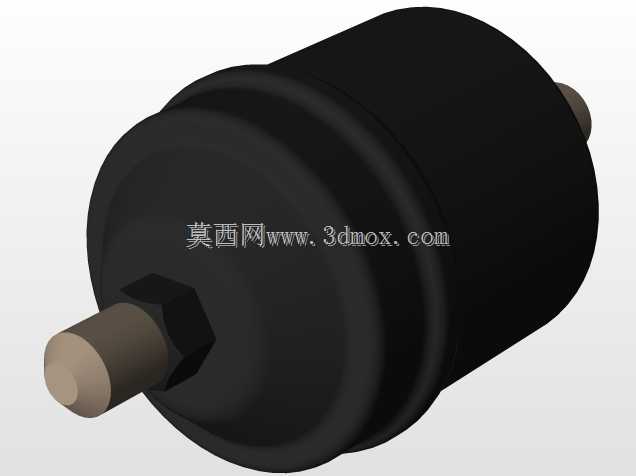

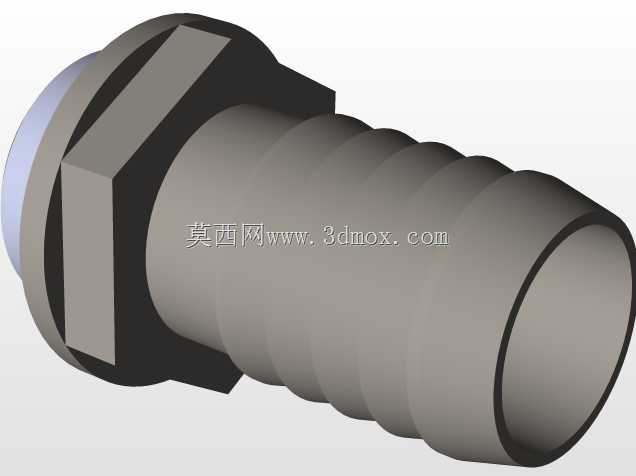

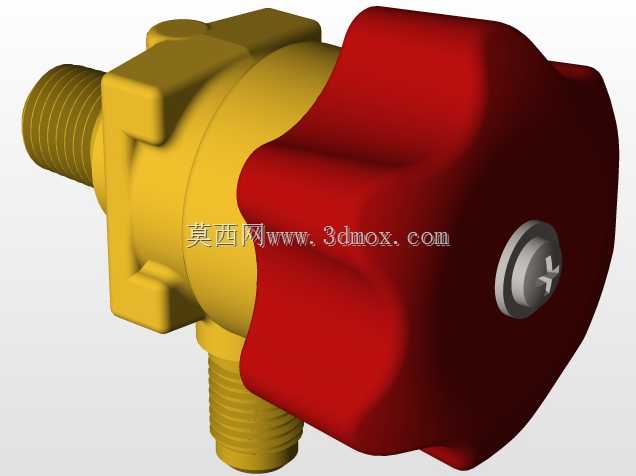

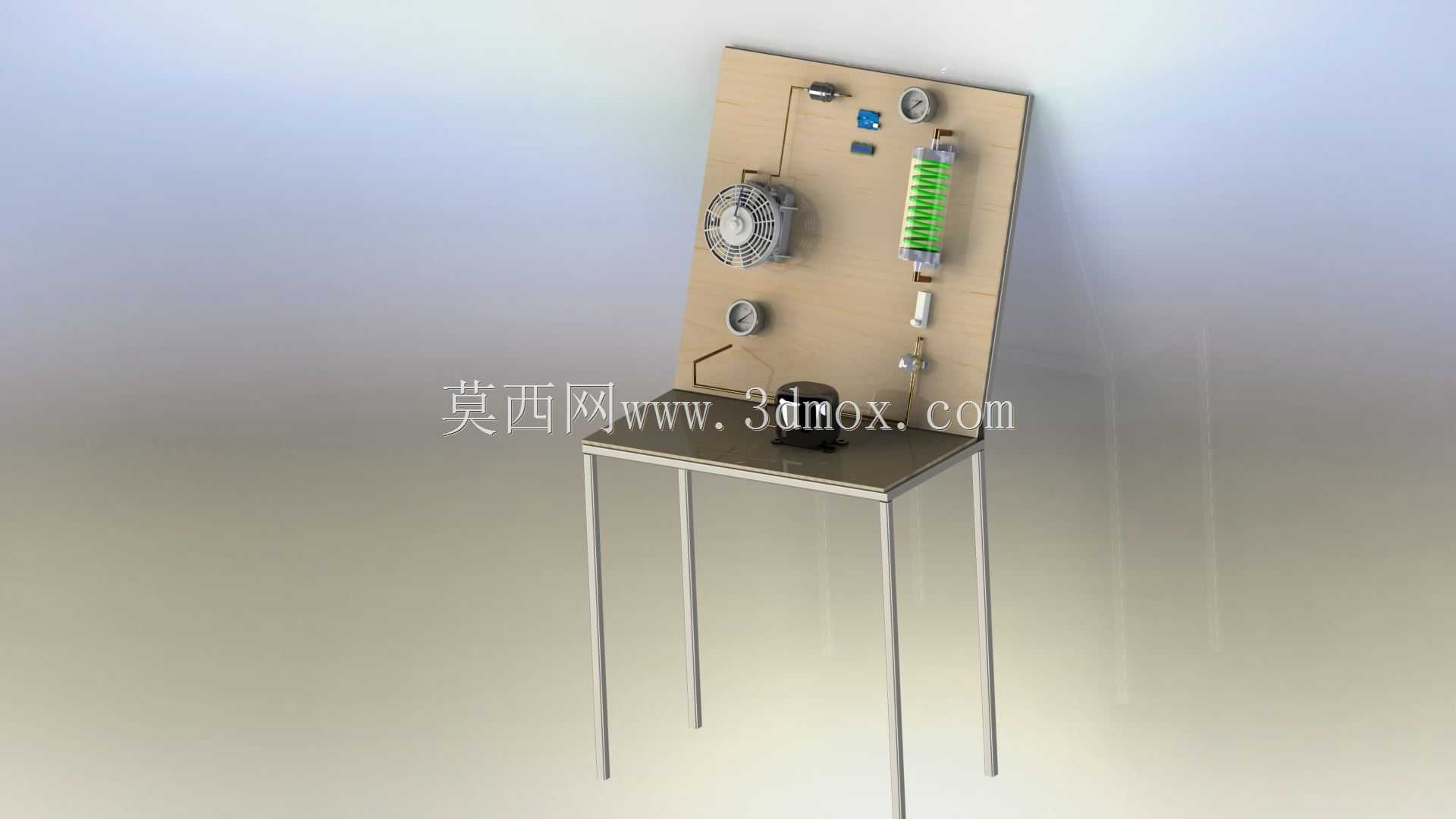

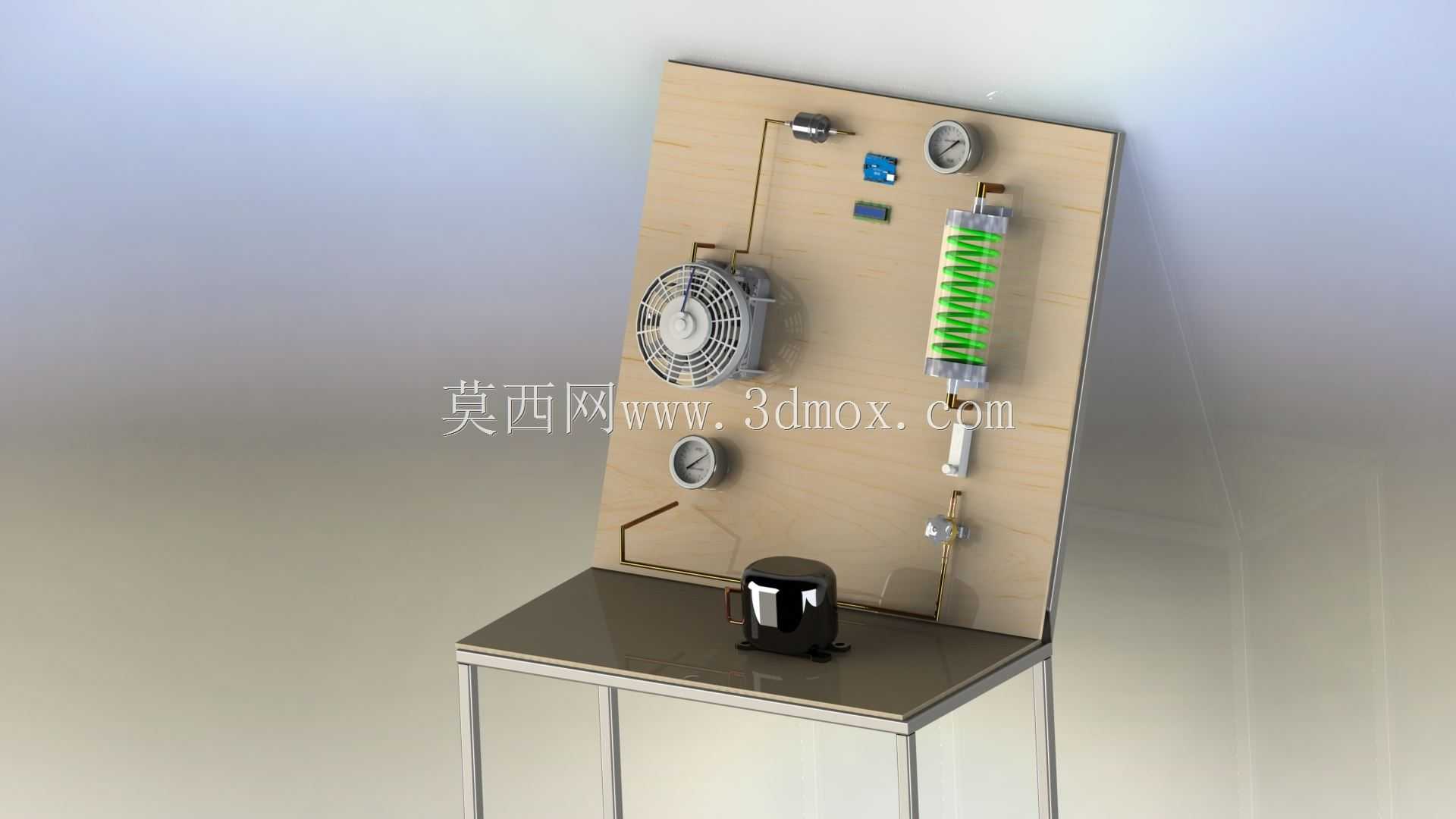

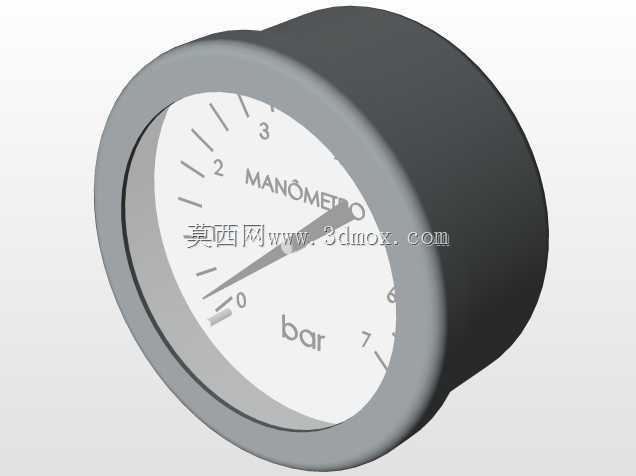

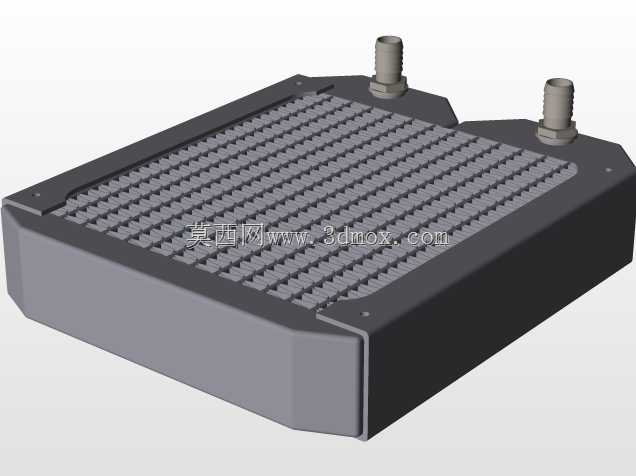

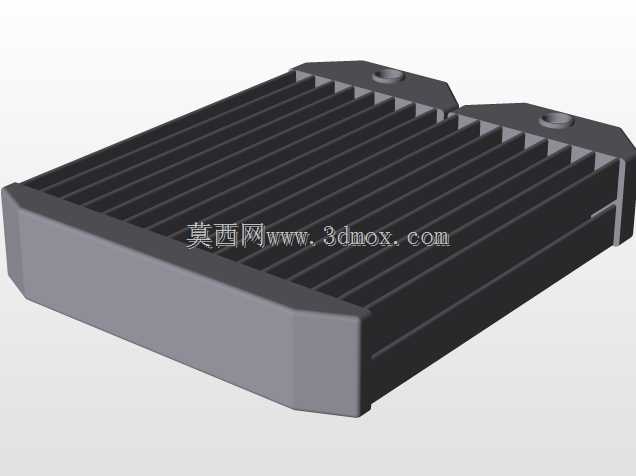

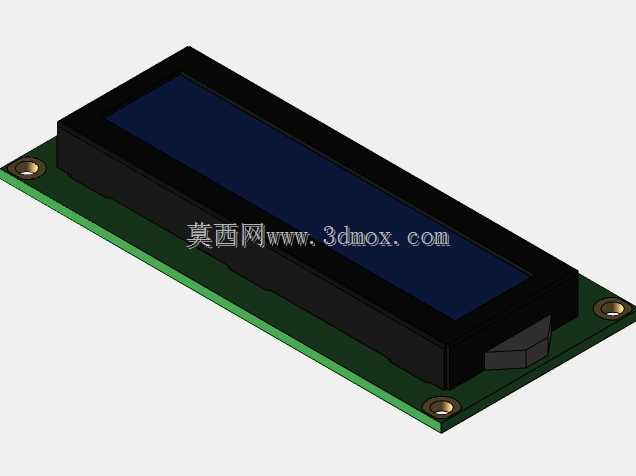

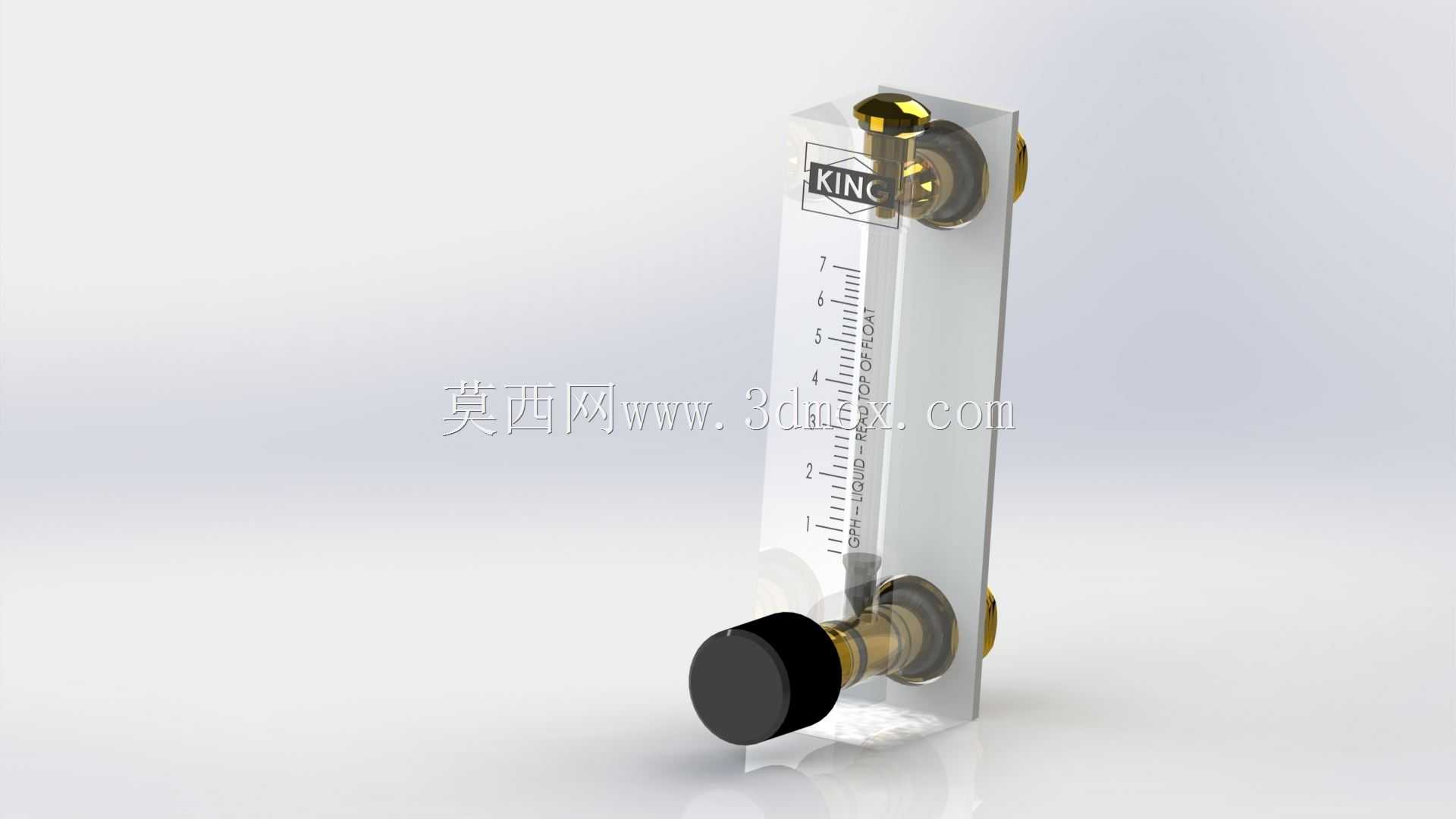

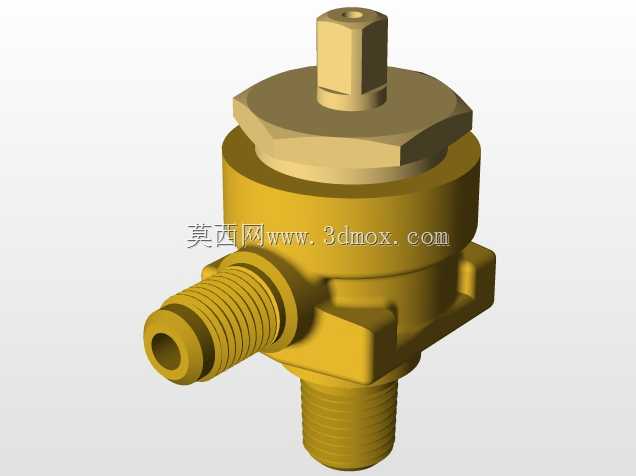

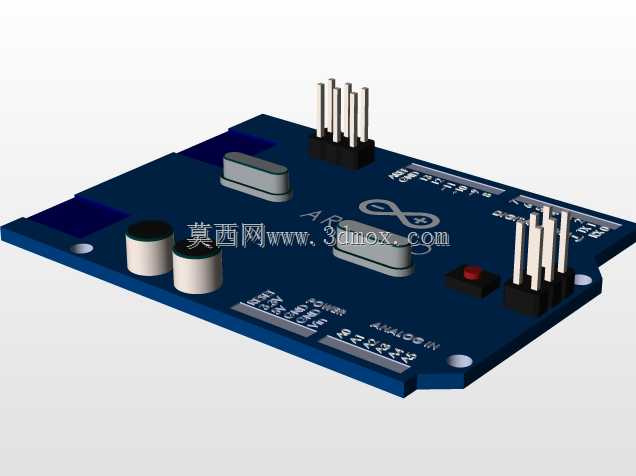

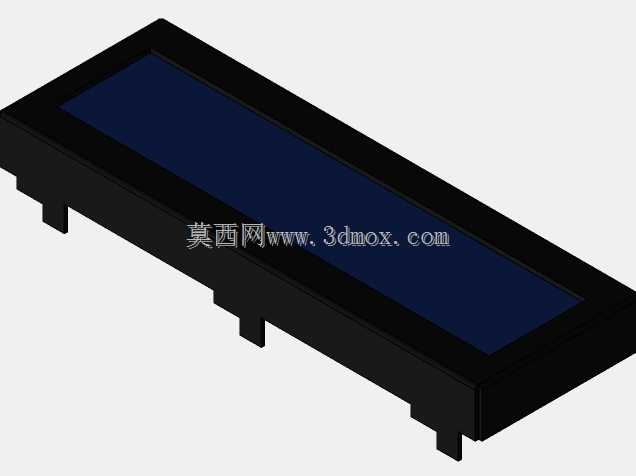

这套制冷循环实训装置主要面向职业院校、技工类院校的制冷与空调技术专业实训教学场景，也可用于制冷设备维修岗位的岗前实操培训，帮助学员直观理解蒸汽压缩式制冷循环的完整工作流程，掌握各核心部件的连接逻辑、运行状态判断与基础故障排查方法。装置整体采用立式背板加下部支撑台的布局形式，背板采用绝缘耐潮的复合板材加工，所有制冷管路、功能部件均明装在背板正面，没有遮挡结构，学员可以从任意角度观察制冷剂在管路内的流向变化，以及各部件工作时的外在状态。下部支撑台采用方管焊接框架搭配不锈钢台面，台面预留了压缩机安装位与走线走管缺口，框架底部可加装可调脚杯，适配不同平整度的实训地面，整体安装边界控制在长1200mm、宽600mm、高1800mm范围内，不需要额外占用过大的实训场地空间，常规实训工位即可摆放使用。从功能设计上，装置完整复现了蒸汽压缩制冷的四大核心部件：下部台面上安装的全封闭压缩机作为动力源，负责将低温低压的气态制冷剂压缩为高温高压状态；背板左侧的轴流风扇搭配风冷冷凝器，负责将制冷剂携带的热量散发到周边空气中，完成冷凝放热过程；冷凝器出口的干燥过滤器、毛细管依次完成制冷剂的干燥过滤与节流降压，低温低压的气液混合制冷剂随后进入背板右侧的盘管式蒸发器，吸收周边空气热量完成蒸发吸热，最后气态制冷剂回到压缩机完成整个循环。背板上还在关键节点加装了高低压压力表、温度检测探头安装位，实训过程中学员可以直接读取系统运行时的压力、温度参数，对照理论知识点验证制冷循环的压焓变化规律，也可以通过手动关闭部分阀门模拟常见的管路堵塞、制冷剂泄漏等故障，训练故障排查与维修操作能力。设计过程中充分考虑了教学场景的使用需求，所有管路连接部位都采用标准制冷接头，既保证运行时的密封性，也方便学员反复拆装练习管路焊接、保压检漏、抽真空加注制冷剂等实操技能；电气控制部分单独设置在背板侧边的绝缘盒内，强电走线与制冷管路完全分离，避免实训操作时出现漏电风险；蒸发器外侧加装了透明防护壳，既不影响观察盘管结霜的运行状态，也能防止学员误触碰低温部件造成冻伤。整套装置的管路走向完全遵循制冷系统的设计规范，管路弯折半径、固定卡件间距都符合制冷设备安装的工艺要求，学员在观察学习的过程中也能同步掌握正规的制冷管路排布工艺，避免形成不规范的操作习惯。
