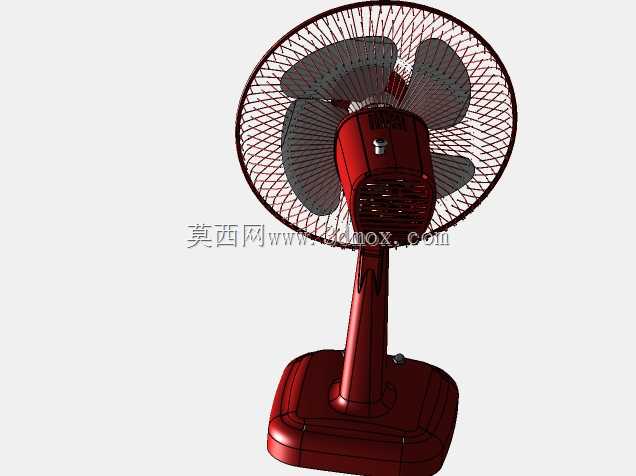

带内部结构可动台式电风扇三维设计

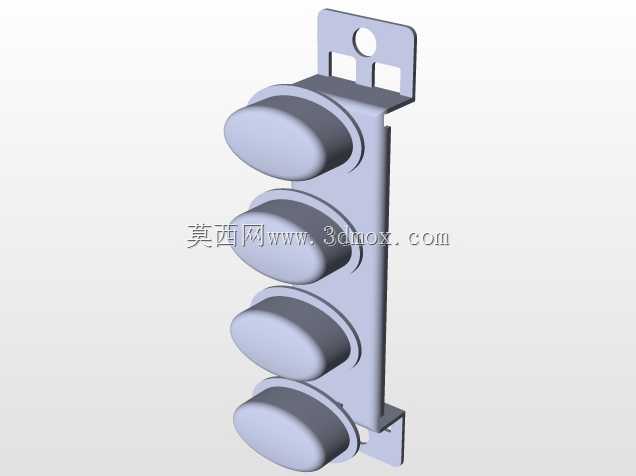

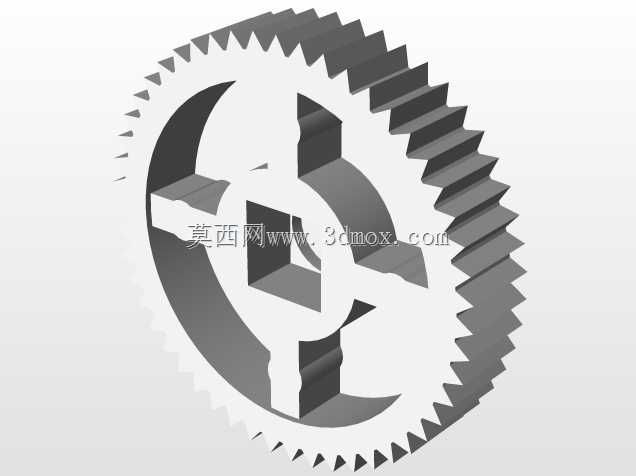

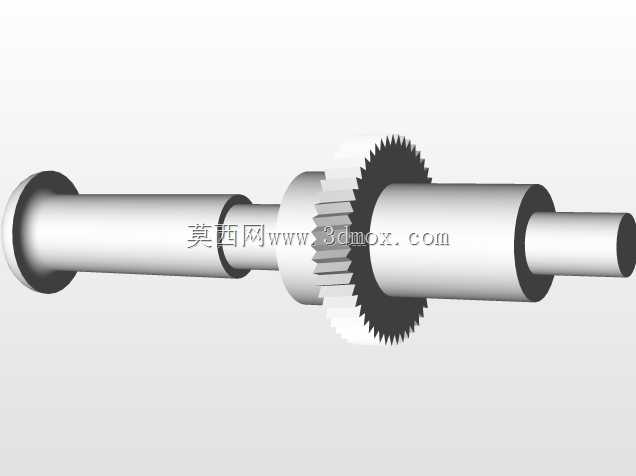

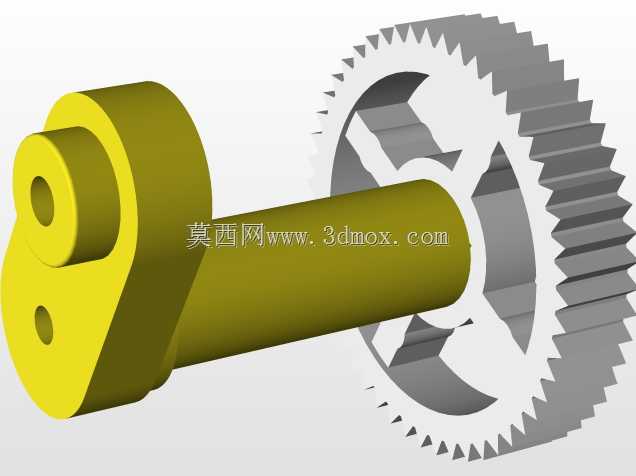

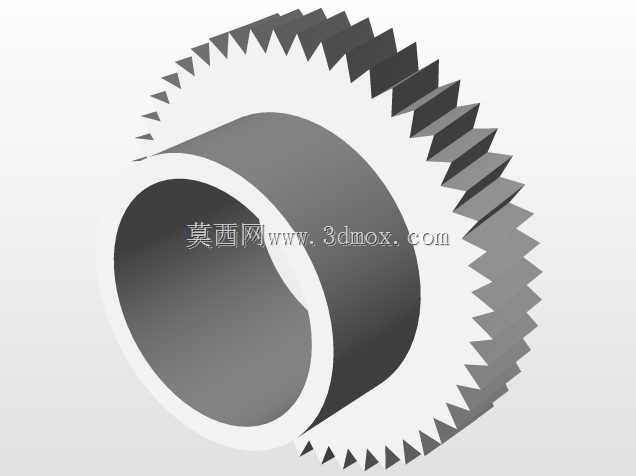

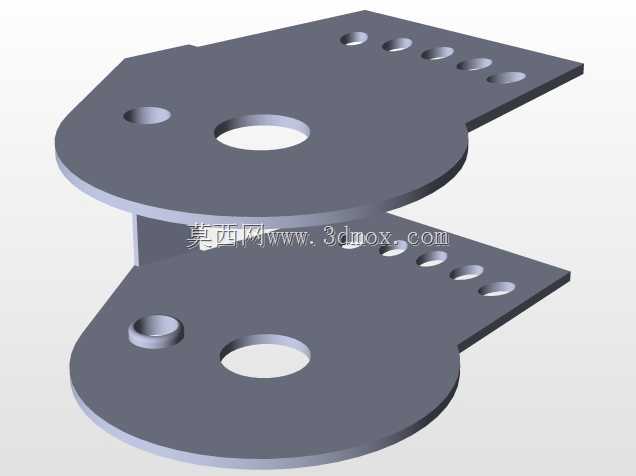

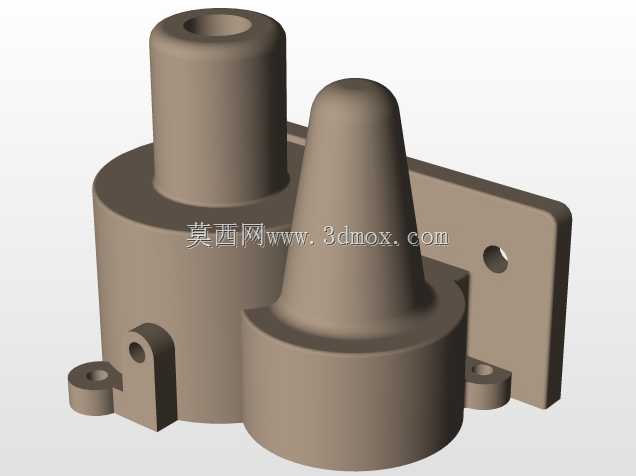

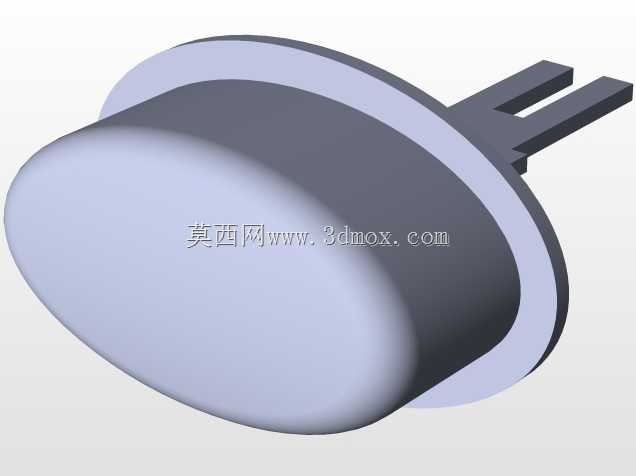

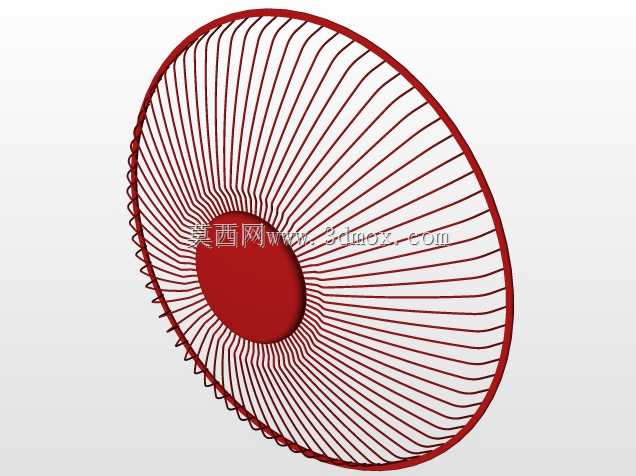

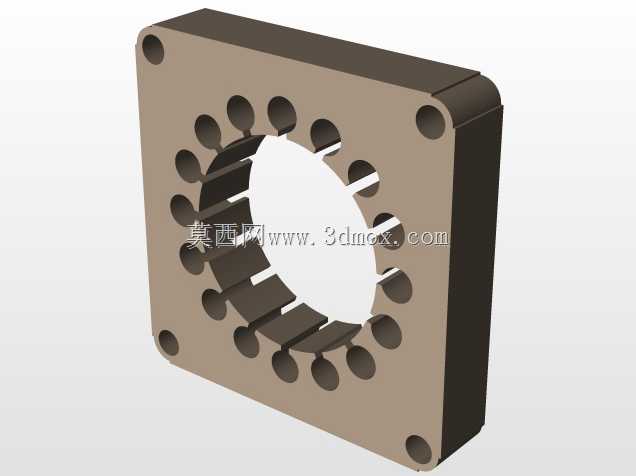

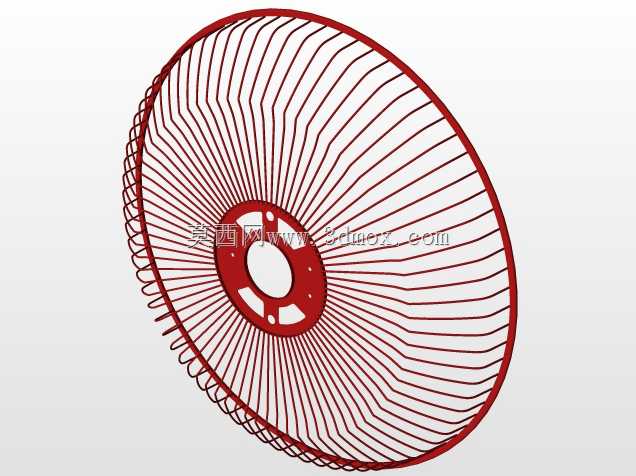

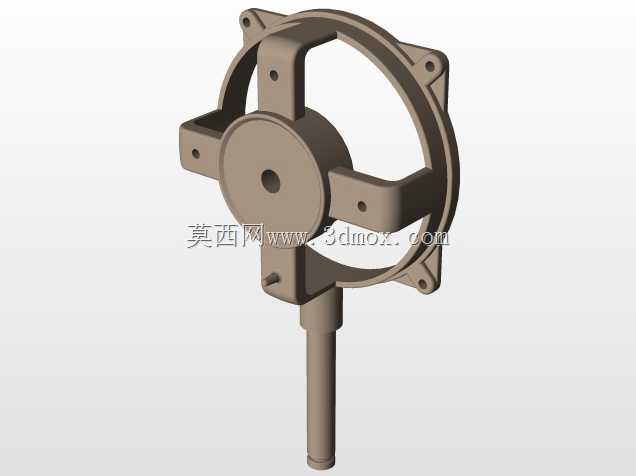

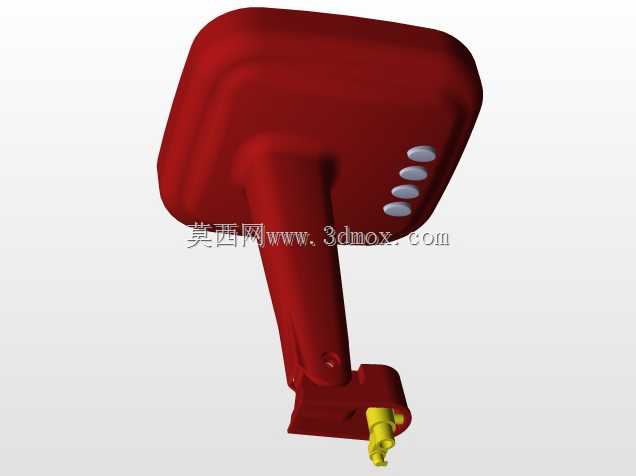

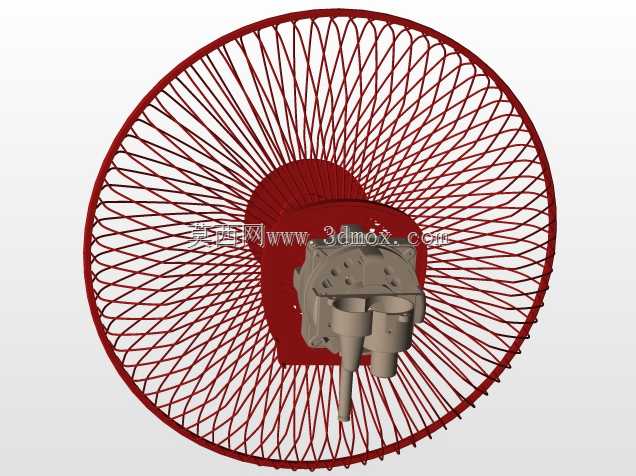

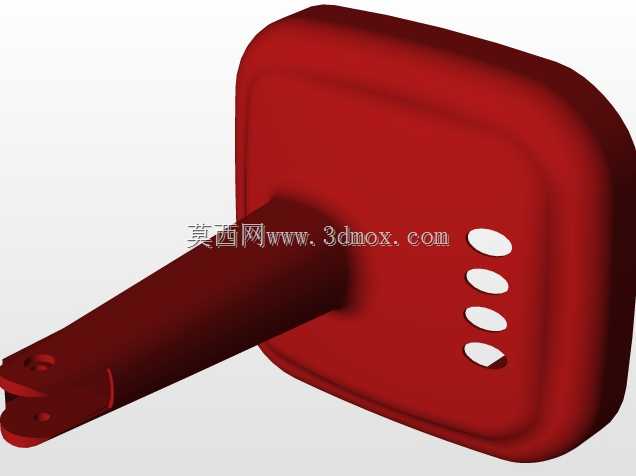

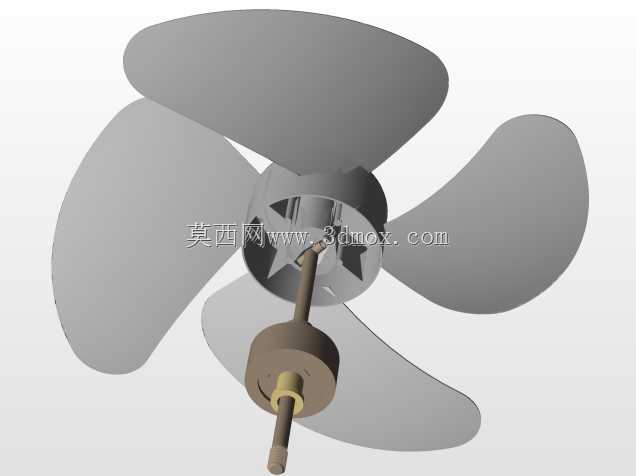

日常居家、办公工位、小型商铺等近距离送风场景中，台式电风扇是适配局部降温需求的常用设备，这款三维结构完整还原了台扇从外部壳体到内部传动、连接部件的全部细节，可直接用于装配干涉校验、运动学模拟验证，也能作为小家电结构设计的参考案例。从实际使用需求出发，这款台扇的设计优先考虑小空间放置的适配性，底座采用配重式方正结构，底部预留防滑胶垫安装位，整机重心落在底座中心区域，即使在最大仰角送风状态下也不会出现倾翻风险，底座与立柱的连接位置内置走线通道，电源线从底座后侧引出，避免走线外露影响使用安全与外观整洁度。机头部分的设计兼顾送风效率与使用安全，前后网罩采用卡扣式快拆结构，网条间隙控制在安全范围内，既保证气流顺畅通过，也能避免手指误触内部高速运转的扇叶；扇叶采用多叶曲面设计，曲面弧度经过送风角度优化，运转时能打散硬风感，送出的气流覆盖范围更广，同时降低风切产生的运行噪音。机头与立柱的连接位置设置俯仰调节锁紧结构，可根据使用需求调整送风仰角，配合内部的摇头传动组件，能够实现水平方向的往复送风，覆盖更大的使用区域。内部结构设计上，电机固定位设置减震胶垫安装槽，可缓冲电机运转时产生的振动，降低整机运行的共振噪音；控制按键设置在机头顶部位置，操作时无需弯腰，按键下方对应连接档位切换、摇头控制的内部连杆与电气元件，各部件的安装间隙、连接孔位都按照实际装配公差预留，可直接用于生成工程图纸指导打样验证。整机的安装边界充分考虑桌面放置的空间需求，底座占地面积控制在常规桌面可容纳的范围内，立柱高度与机头尺寸匹配，送风高度刚好覆盖人体坐立时的上半身区域，无需额外垫高即可满足日常使用需求，各部件的拆分逻辑符合实际生产的装配流程，从底座配重块安装、立柱走线固定，到机头内部电机、传动组件装配，再到网罩、扇叶的最终安装，每一步的装配顺序都在模型结构中有所体现，能够帮助设计人员快速梳理台扇产品的装配工艺逻辑，排查结构设计中存在的装配干涉、维护不便等问题。
