桌面摇头台扇结构设计三维数模

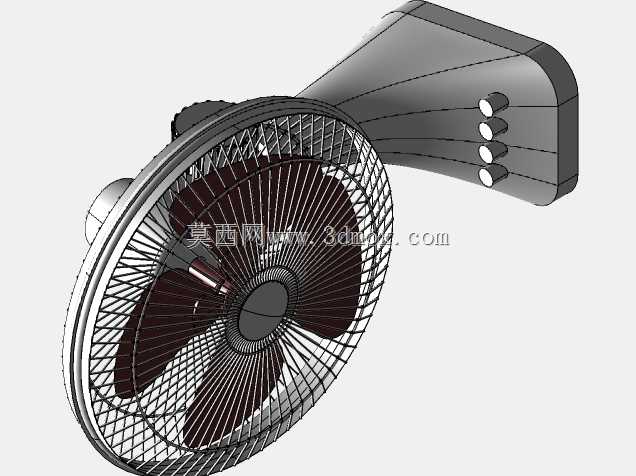

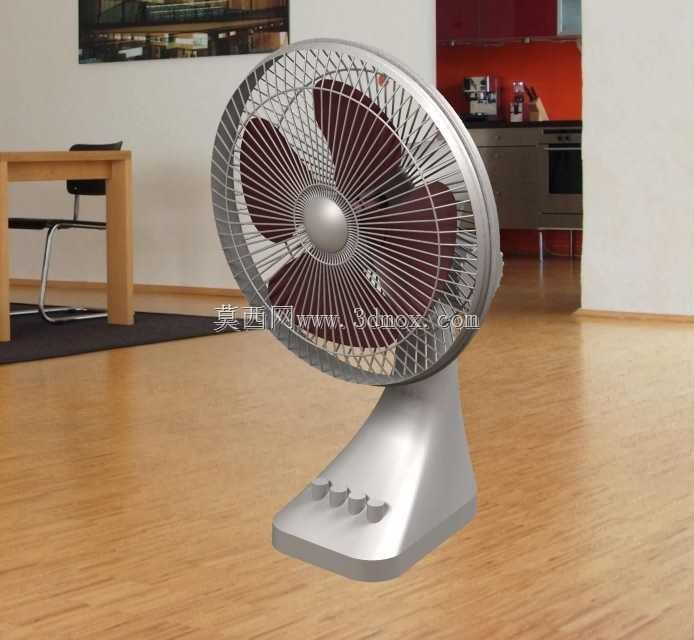

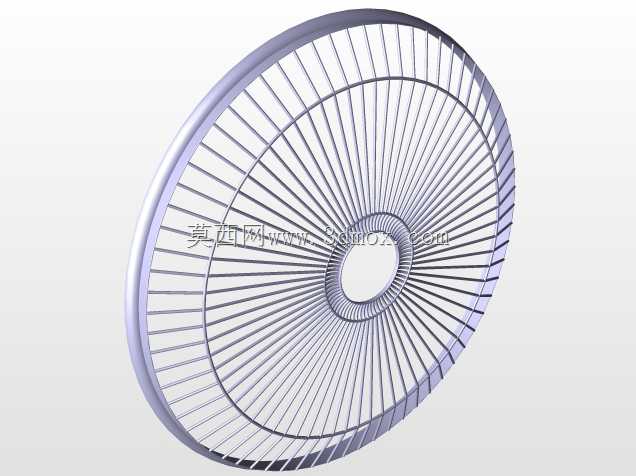

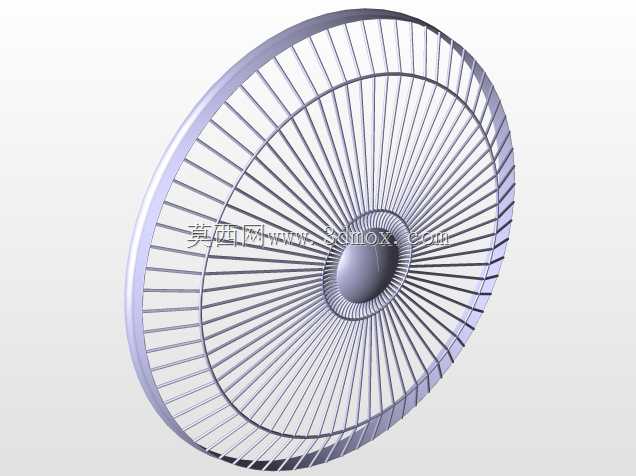

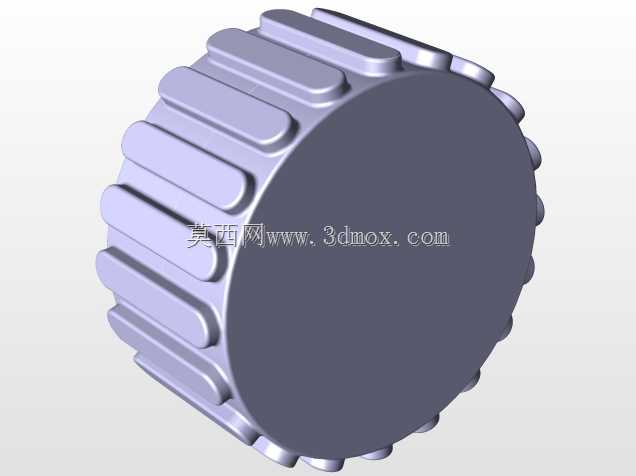

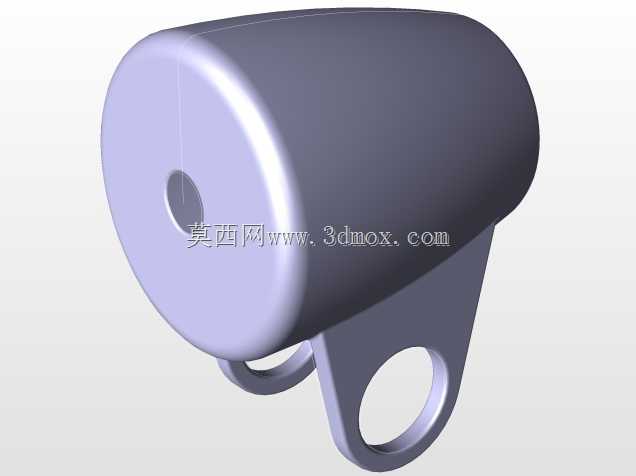

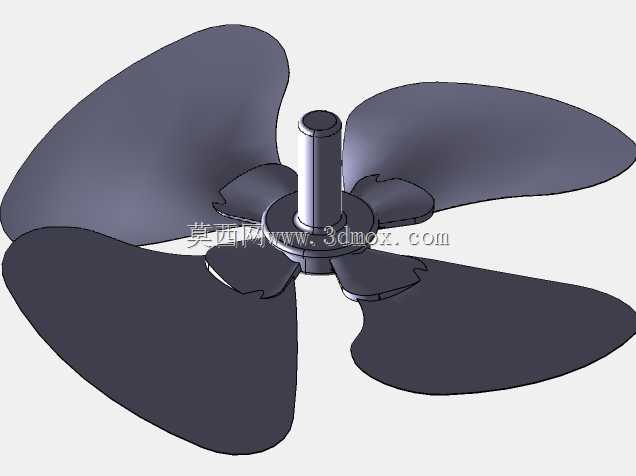

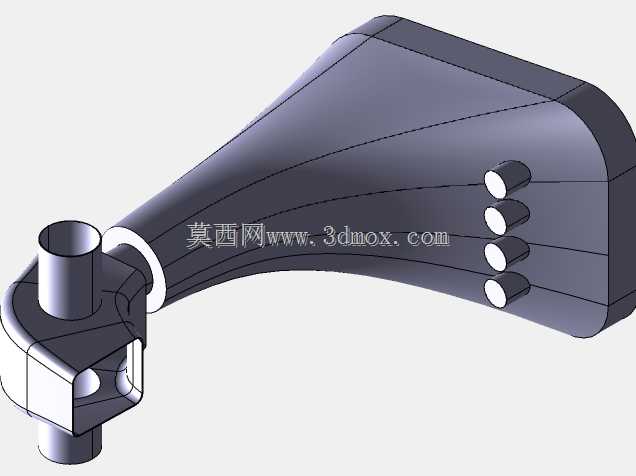

这款台扇的三维建模过程，首先要明确其核心使用场景是家庭、小型办公区的桌面近距离送风，区别于落地扇的大覆盖范围，台扇的送风半径通常控制在1.5米以内，适配单人伏案工作、休闲时的局部降温需求，因此整体结构的紧凑性是设计时的首要考量。从结构拆分来看，整个产品分为扇头组件、支撑底座、控制按键区、防护网罩四个核心模块，扇头部分的风叶采用三叶片后倾式设计，叶片曲面做了导风弧度优化，在1200转/分钟的常规转速下，能够打散硬风形成柔和的自然风感，避免直吹人体产生的不适，同时风叶做了动平衡配重校准，减少高速运转时的径向跳动，降低运行噪音。底座部分采用上窄下宽的梯形配重结构，底部预留了防滑胶垫的安装槽位，整体重心落在底座几何中心偏前10mm的位置，即使扇头处于最大仰角25度、最大摇头角度90度的状态下，整机的抗倾覆力矩也能满足日常使用的稳定性要求，不会因为轻微触碰就发生倾倒。控制区域设置在底座顶面靠前的位置，四个物理按键分别对应停止、低速、中速、高速四个档位，按键的按压行程设计为2mm，按压力度控制在1.5N，符合日常操作的手感习惯，按键下方预留了档位触点的安装空间，方便后续电路板的装配走线。防护网罩采用前后双层卡扣式结构，网丝的径向间距控制在8mm以内，既能够保证出风的顺畅度，又能避免手指误触内部运转的风叶，满足小家电的安全防护要求，网罩外圈做了圆弧包边处理，没有尖锐棱角，避免组装和日常清洁时划伤手部。建模过程中对各个部件的装配间隙做了严格控制，扇叶与网罩内壁的最小间隙保留5mm，避免运转过程中发生剐蹭，底座内部预留了电机走线、摇头机构的安装空间，摇头机构采用齿轮连杆传动，能够实现每分钟4-6次的往复摆动，扩大送风覆盖范围。整体外形尺寸控制在高度380mm、网罩直径300mm、底座纵深220mm的范围内，放置在常规书桌、床头柜上不会占用过多桌面空间，底部的电源线出口设置在底座后侧靠下的位置，走线不会干扰桌面物品摆放，适配多数日常桌面场景的使用需求。
