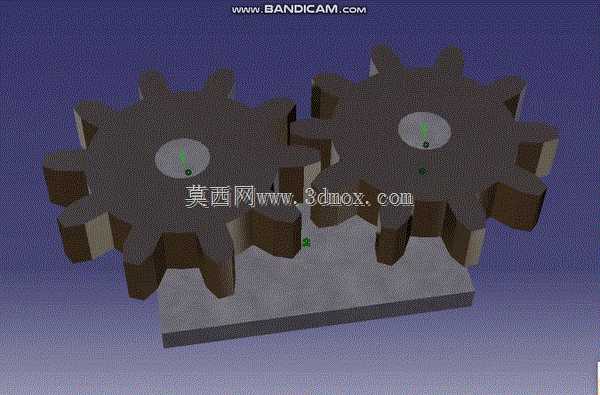

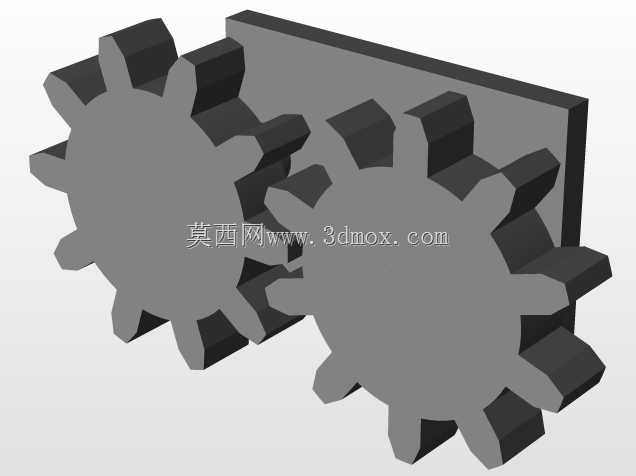

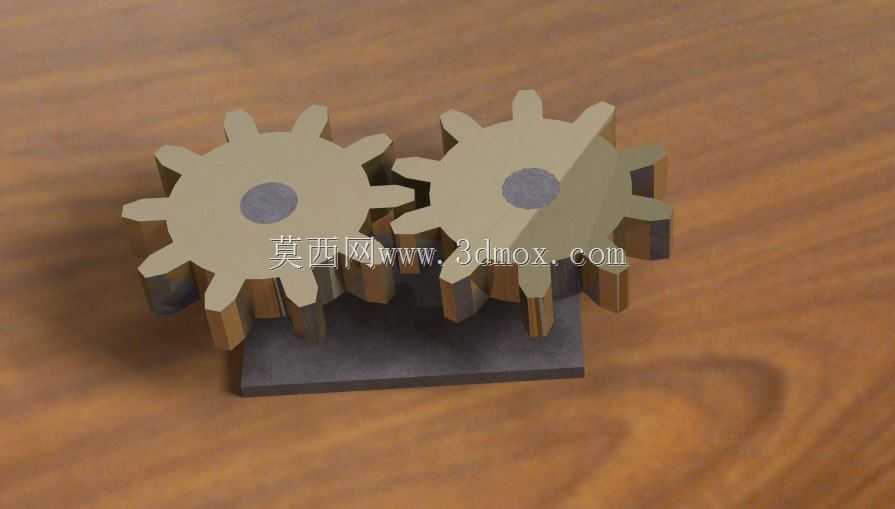

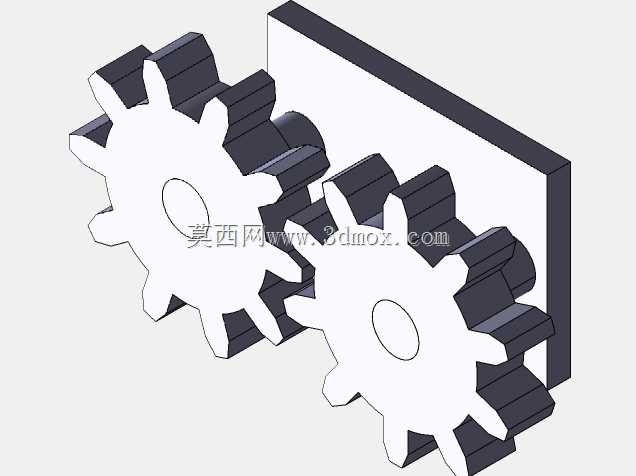

双啮合齿轮两档传动结构演示

项目分类:3D模型 发布时间:2021-08-31 ID:256391
  • 双啮合齿轮两档传动结构演示
  • 双啮合齿轮两档传动结构演示
  • 双啮合齿轮两档传动结构演示
  • 双啮合齿轮两档传动结构演示

这套双齿轮啮合传动结构,核心服务于小载荷两档变速的机械传动场景,常见于小型台式进给机构、教学演示实验台、轻载手动变速装置这类对传动平稳性有基础要求、整体安装空间受限的设备单元中。实际使用时,两个参数匹配的直齿圆柱齿轮通过固定轴安装在底部安装基板上,依靠齿面的精准啮合传递扭矩,切换档位时通过调整输入轴的对接位置,即可实现两种不同传动比的动力输出,满足设备不同工况下的转速与扭矩匹配需求。设计阶段优先选定黄铜作为齿轮加工基材,主要是考虑到黄铜本身的自润滑特性,在轻载、无持续强制润滑的工况下,能有效降低齿面磨损速率,减少运行过程中的啮合异响,同时黄铜的切削加工性能优异,小批量试制时不需要复杂的热处理工序就能获得足够的齿面强度,适配教学类、原型验证类项目的快速落地需求。结构设计过程中,首先完成单个齿轮的齿形参数校核,确保两个齿轮的模数、压力角完全匹配,齿侧间隙预留0.02-0.05mm的合理公差,既避免安装误差导致的卡滞问题,也不会因为间隙过大出现传动回程误差过大的情况。齿轮中心距的尺寸公差严格控制在IT7级精度范围内,安装基板上的轴孔位置度偏差不超过0.01mm,保证两个齿轮啮合时齿面接触面积达到齿面总宽度的70%以上,避免局部应力集中导致的齿面过早磨损。安装边界方面,整套结构的底部基板预留了四个标准安装孔位,可直接通过螺栓固定在设备的安装机架上,齿轮的轴向定位采用轴用挡圈配合台阶轴的结构,不需要额外设计复杂的轴向压紧组件,整体结构轴向总厚度控制在较小范围内,能适配安装空间局促的小型设备舱体。装配流程遵循先预装齿轮轴、再调整啮合间隙、最后紧固基板固定件的顺序,装配完成后手动盘动输入齿轮,检查整圈转动过程中是否存在卡滞、异响问题,确认齿面啮合接触斑点符合设计要求后,再进行后续的整机联动测试。运动仿真环节完整还原了齿轮从静止启动、恒定转速运转、档位切换的全流程动作,能直观展示不同传动比下两个齿轮的转速对应关系,可直接用于机械原理教学演示、传动方案可行性验证,也能作为小型变速机构设计的参考原型,帮助设计人员快速校核齿轮参数、安装尺寸的合理性,减少后续实物试制阶段的改模次数。
