桌面演示用五球碰撞牛顿摆结构设计

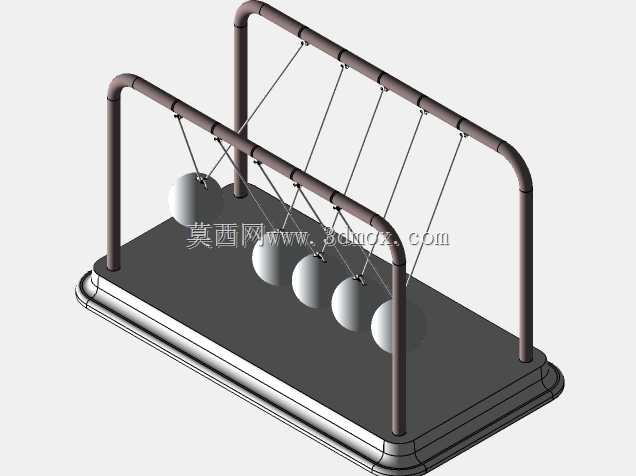

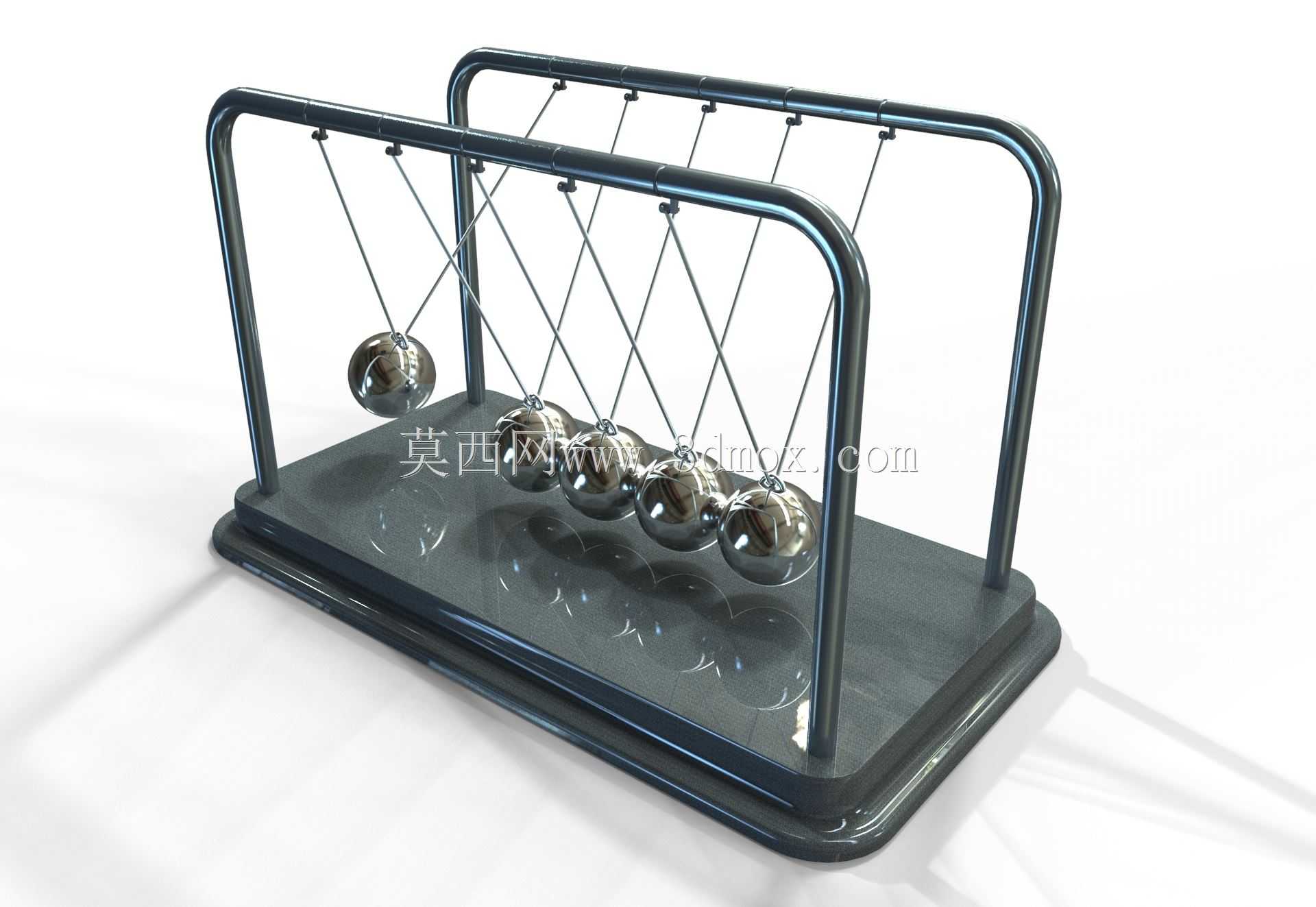

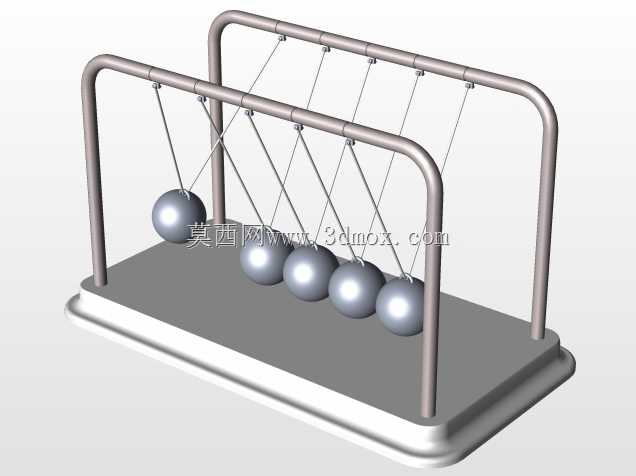

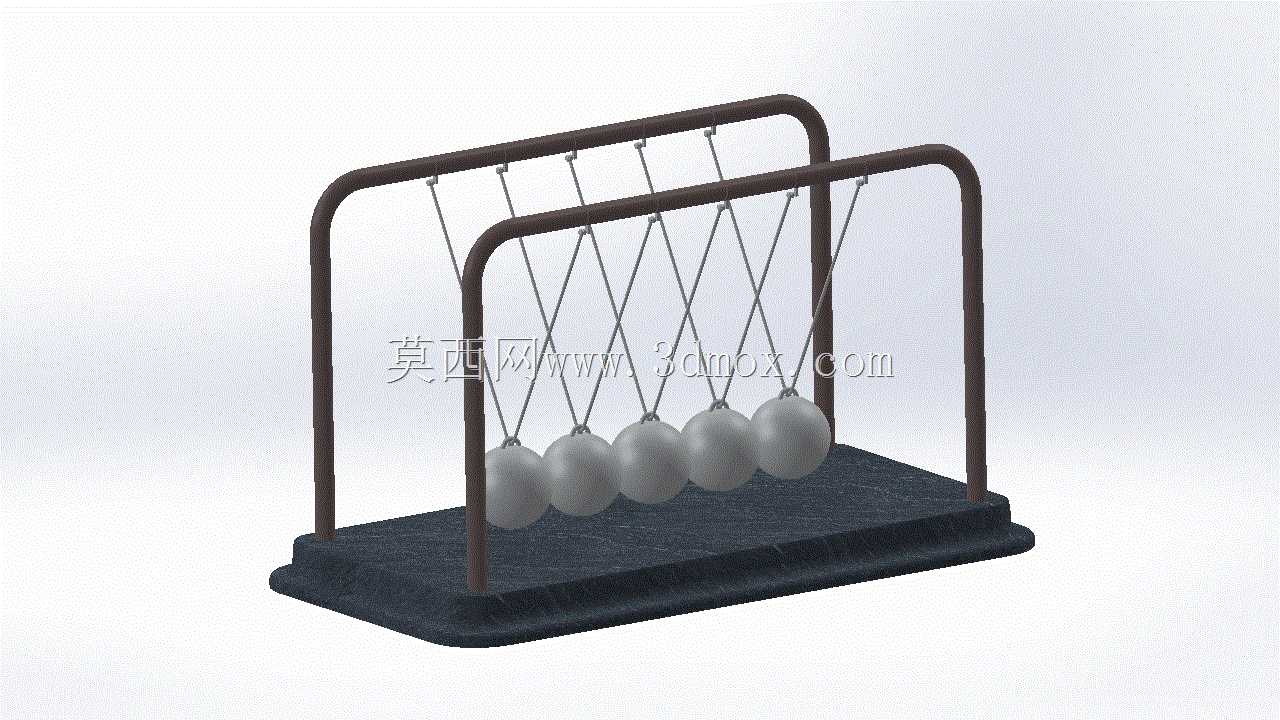

这款牛顿摆的结构设计围绕经典动量守恒演示场景展开，核心应用场景覆盖物理教学教具、办公桌面陈设、科普展品三大类，在中学物理力学课堂上可直观演示弹性碰撞下的动量与能量传递规律，在办公场景中可作为减压陈设，在科技馆科普展区也可作为互动演示小装置。设计之初首先确定了五球等质量排布的核心结构，所有摆球采用等直径实心金属球体设计，确保碰撞过程中质量一致、接触点处于同一水平轴线，避免因球体质量差、高度差导致的能量传递损耗，让碰撞摆动的演示周期更贴合理论计算值。框架部分采用双拱型一体式支撑结构，相比单杆支撑具备更好的结构稳定性，摆线采用对称V型悬挂设计，每颗摆球由两根等长摆线分别固定在前后两根横梁上，这种悬挂方式可以约束摆球的摆动轨迹，确保摆球始终在同一竖直平面内运动，不会出现侧向偏移、摆球错位碰撞的问题。底座采用宽幅厚重结构设计，整体重心落在底座几何中心范围内，摆球摆动过程中不会出现框架晃动、侧翻的问题，安装时只需将底座平稳放置在水平台面即可，无需额外固定件，预留的摆球摆动间隙足够支撑末端摆球抬升45度角释放的摆动行程，不会出现摆球碰撞后触碰框架的情况。设计过程中对摆线长度做了统一公差约束，所有摆线的长度误差控制在0.1mm以内，确保每颗摆球静止时球心处于同一水平高度，相邻摆球之间刚好处于接触无挤压状态，既不会因为间隙过大导致碰撞冲击损耗，也不会因为预挤压导致摆动传递滞后。框架的边角全部做了圆角过渡处理，避免尖锐边角划伤使用者，底座表面做了防滑纹理设计，放置在光滑桌面时也不会因为摆球的往复摆动出现位移。从功能特性来看，这款结构可以实现最经典的末端单球碰撞、双球碰撞演示，抬起一侧对应数量的摆球释放后，另一侧会有相同数量的摆球弹出，中间摆球保持近似静止的状态，直观展现弹性碰撞过程中的动量守恒与动能传递规律，整体结构无额外复杂传动部件，日常维护只需定期检查摆线固定点的松紧度即可，长期使用也不会出现结构松动的问题。
