电动皮卡用梯形EV车架底盘结构

该梯架底盘针对纯电动轻型皮卡的承载需求开发，适配非承载式车身的布局逻辑，区别于传统燃油车底盘预留的发动机、变速箱安装位，整体框架围绕动力电池布置、前后桥安装、车身固定点做了针对性的结构优化。从实际应用场景来看，这类底盘多用于短途商用电动皮卡，需要兼顾城郊货运的承载能力与非铺装路面的结构抗扭性能，日常使用中要承受货厢满载时的垂直载荷、颠簸路面的扭转冲击，以及急加减速时的纵向力传递。

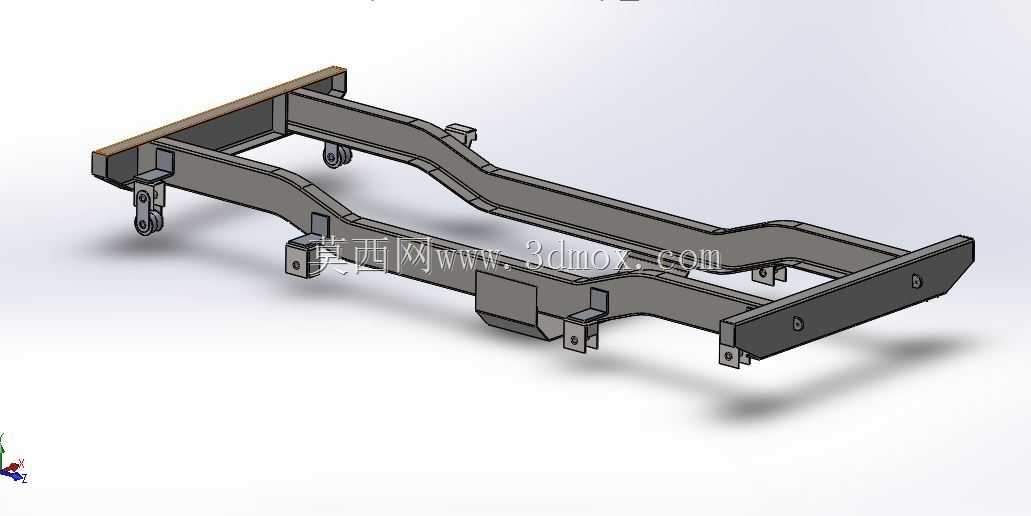

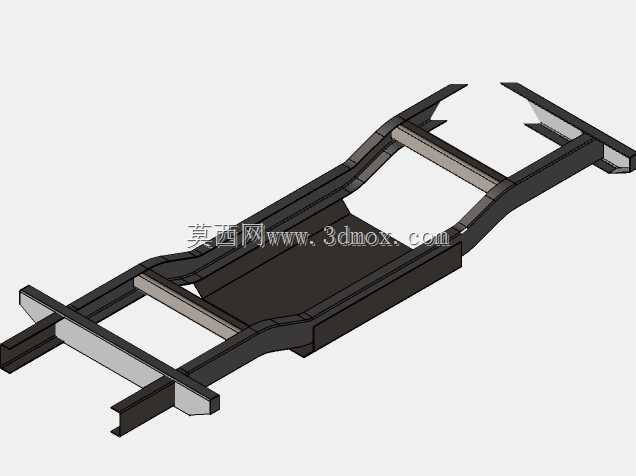

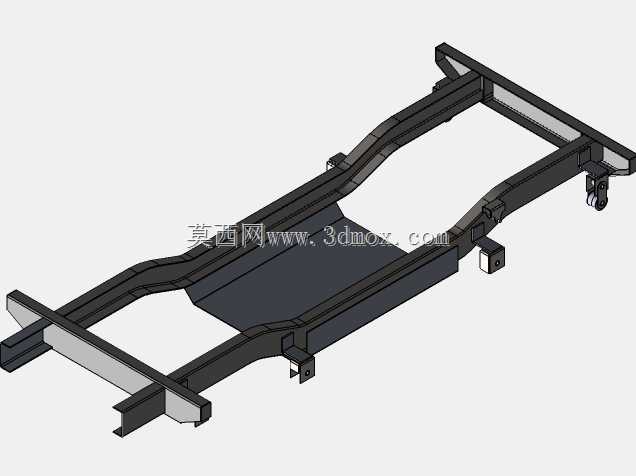

结构设计上采用变截面纵梁布局，纵梁中段做下沉处理，既可以给平铺式动力电池包预留足够的安装空间，降低整车重心，也能保证纵梁前后段的离地间隙满足通过性要求；横梁采用分段式焊接结构，不同位置的横梁截面根据受力差异做区分，前舱位置的横梁预留了前悬、转向机构的安装孔位，中部横梁兼顾电池包吊点的固定需求，后段横梁匹配后悬架、货厢的安装边界，所有安装孔位都做了翻边强化处理，避免长期受力出现孔位变形。

安装边界层面，纵梁前端的安装面适配传统皮卡的前防撞梁、前悬摆臂固定点，不需要额外改动前端覆盖件的模具就能实现通用化适配；后端的拖钩安装位、后钢板弹簧吊耳位置完全沿用成熟皮卡的布局参数，降低配套零部件的开发成本。纵梁上的所有固定支座都采用焊接加铆接的复合连接方式，在承受交变载荷的位置额外加了加强筋，避免长期使用出现焊缝开裂的问题。

从功能特性来看，该梯架底盘不需要额外设计复杂的副车架结构，自身框架就能满足整车的承载需求，两侧纵梁的内空尺寸刚好匹配主流磷酸铁锂动力电池包的宽度，电池包可以直接通过螺栓固定在纵梁内侧的安装支座上，不需要额外设计电池包的防护框架，既减轻了底盘整体重量，也能提升电池包的碰撞防护能力。底盘尾部的横梁预留了货厢的固定孔位，适配标准尺寸的皮卡货厢安装，同时预留了后保险杠、拖车接口的安装位置，满足商用场景的拖拽需求。

设计过程中优先考虑了工艺可行性，所有梁体都采用冲压成型工艺，不需要复杂的弯管或者铸造成型工序，普通的车架冲压生产线就能完成生产，焊接工序也全部采用常规的气体保护焊，不需要特殊的焊接设备，适合批量投产。整体框架的扭转刚度经过针对性校核，在单侧车轮抬升150mm的极端工况下，纵梁的最大变形量控制在合理范围内，不会出现车门无法开启、电池包受力挤压的问题，完全满足电动皮卡的日常使用强度要求。
