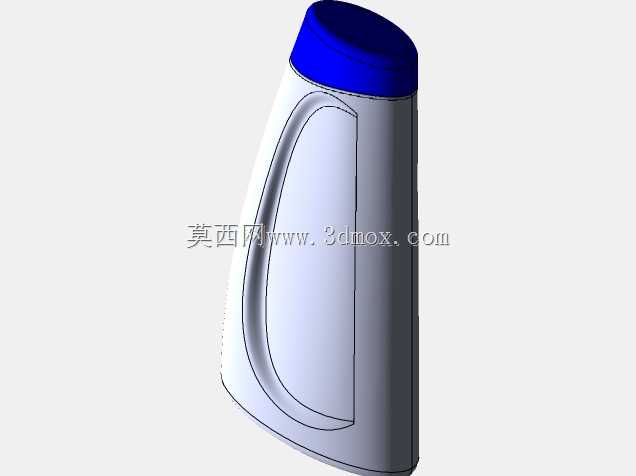

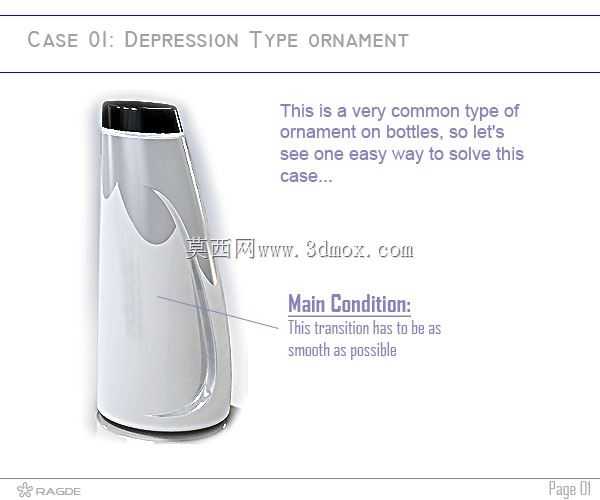

塑料瓶身凹凸装饰结构三维造型设计

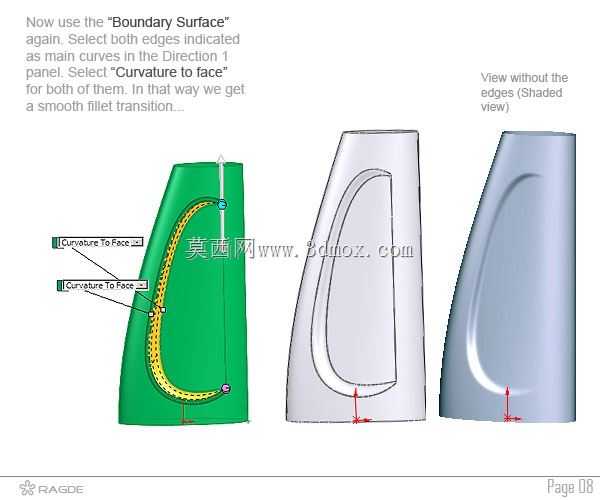

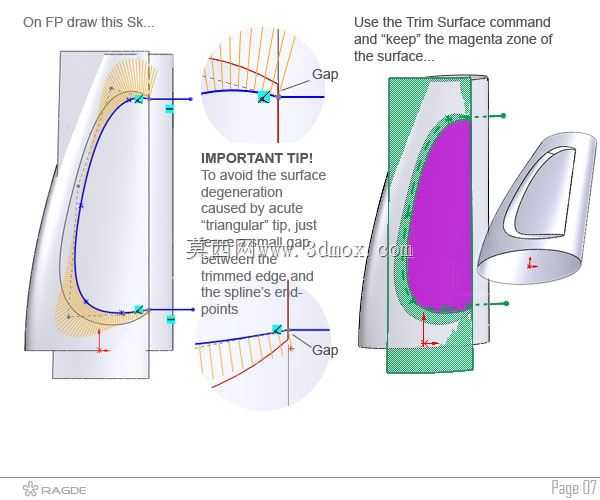

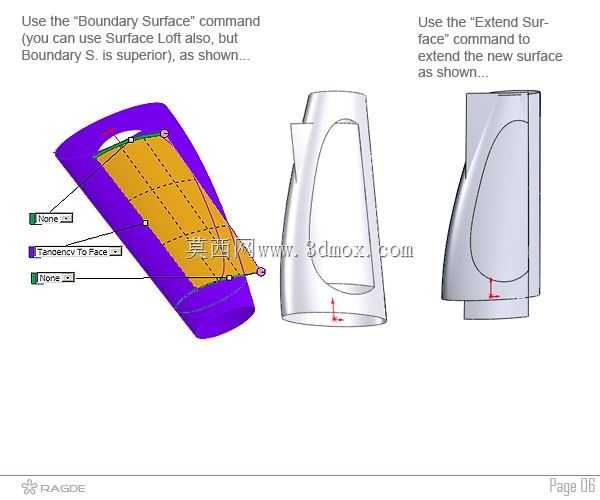

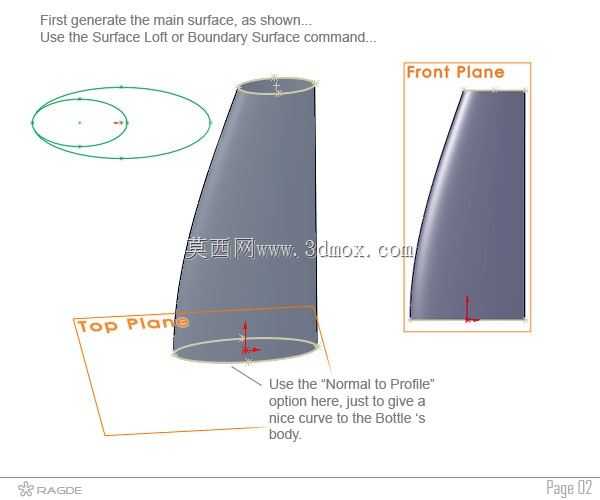

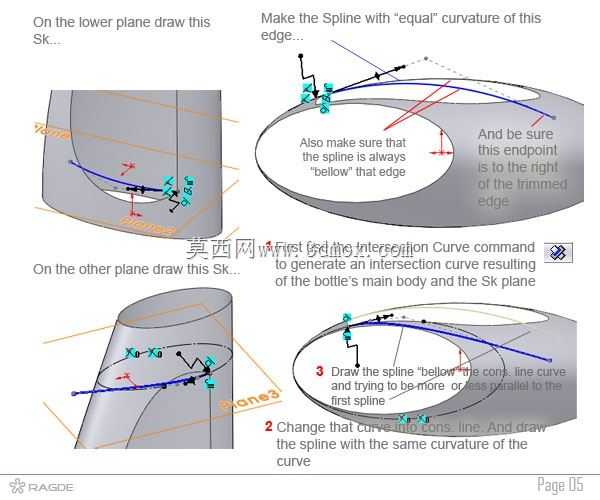

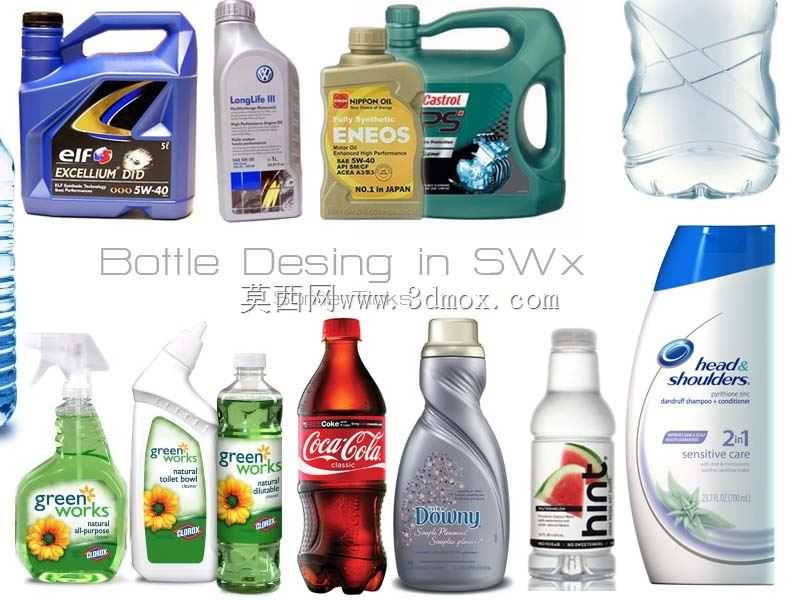

日常接触的各类塑料包装瓶，从车用润滑油壶、瓶装饮用水到日化清洁用品、碳酸饮料瓶，瓶身表面的凹凸结构并非单纯的装饰设计，这类结构的设计需要兼顾结构强度、握持手感、成型工艺适配性多方面的工程需求。在实际包装生产环节，瓶身的凹陷纹路首先能够提升薄壁塑料瓶的环向刚度，避免灌装、运输堆叠过程中瓶身出现失稳变形，尤其是1L以上容量的大容量包装，无加强结构的薄壁瓶在堆码压力下很容易出现侧壁凹陷、内容物渗漏的问题。这类凹凸装饰的设计思路，首先要匹配吹塑成型的工艺特性，所有凹凸结构的拔模角度需要控制在合理区间，避免脱模过程中出现结构拉伤、成型不满的缺陷，同时纹路的深度不能超过瓶身壁厚的合理比例，防止吹塑过程中局部壁厚过薄出现透料、强度不足的问题。不同应用场景下的瓶身装饰结构设计侧重点存在明显差异，车用润滑油类的硬质包装瓶，凹凸结构更多偏向品牌识别性与握持防滑，纹路的棱角可以做的相对清晰，搭配瓶身的提手结构，方便加注过程中单手操作施力；饮用水、碳酸饮料类的一次性包装瓶，凹凸结构需要兼顾轻量化设计要求，通过纹路的加强筋作用降低瓶身整体克重，同时纹路的排布要贴合人手握持的指腹位置，提升握持的摩擦力，避免带水状态下瓶身滑脱；日化清洁类的包装瓶，因为经常接触潮湿、有清洁剂残留的使用环境，凹凸纹路的设计要避免出现难以清洁的卫生死角，纹路的过渡圆角需要做的更大，减少污渍残留的可能。从安装与适配边界来看，这类瓶身装饰结构的设计需要匹配瓶身整体的外径尺寸，凹凸结构的外凸量不能超过瓶身最大外径的边界，避免自动化灌装线上出现卡瓶、导送偏移的问题，同时纹路的位置要避开瓶身标签的粘贴区域，保证标签粘贴面的平整度，防止标签粘贴后出现翘边、起皱的缺陷。在结构建模过程中，需要优先保证曲面的G2连续，避免曲面出现褶皱、曲率突变的问题，否则吹塑成型后表面会出现明显的光影缺陷，影响外观质感，同时所有凹凸结构的过渡位置都要做圆角处理，减少应力集中，避免瓶子跌落过程中从纹路位置出现开裂。
