带不锈钢抱箍法兰式通用进气管结构

这类带不锈钢带的法兰式进气连接结构，常应用在市政给排水管线、工业循环水系统、通风除尘管路的支线引出场景，主要作用是在已铺设的主管道上不开挖、不中断主管输送的前提下，快速引出垂直方向的进气支路，解决原有管线预留接口不足的改造需求，也可作为小型调压、补气装置的接入端使用。

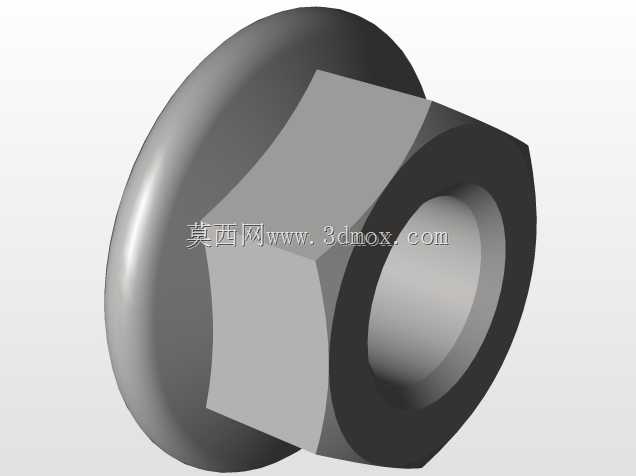

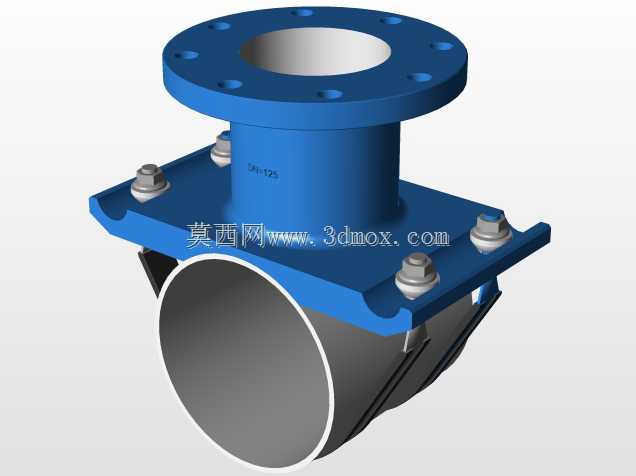

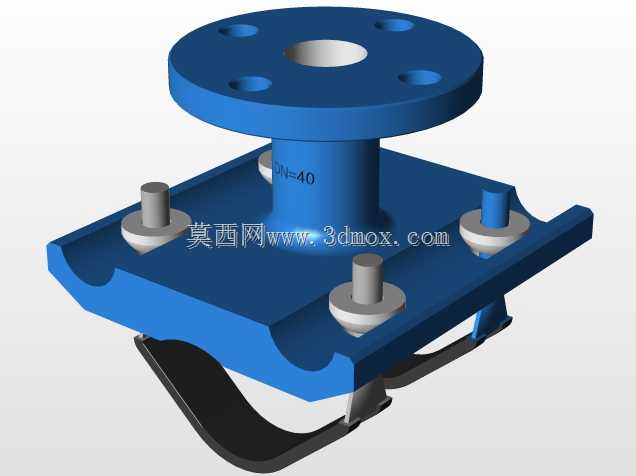

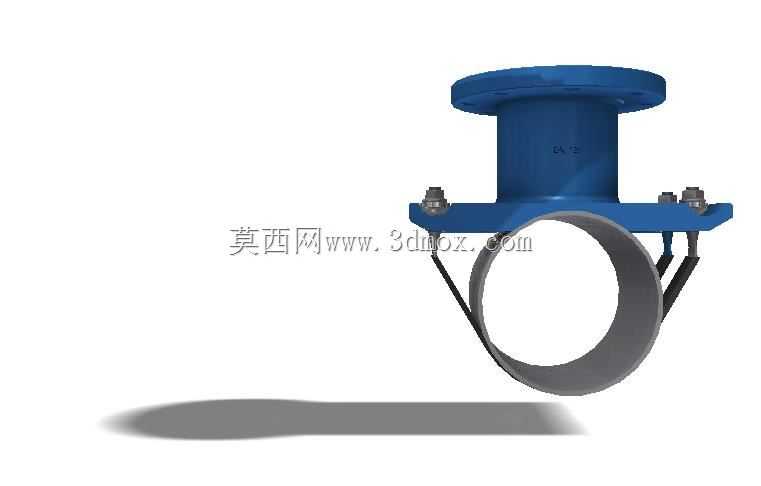

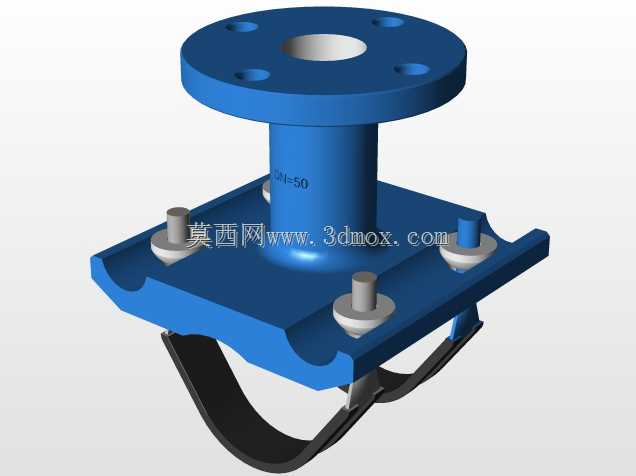

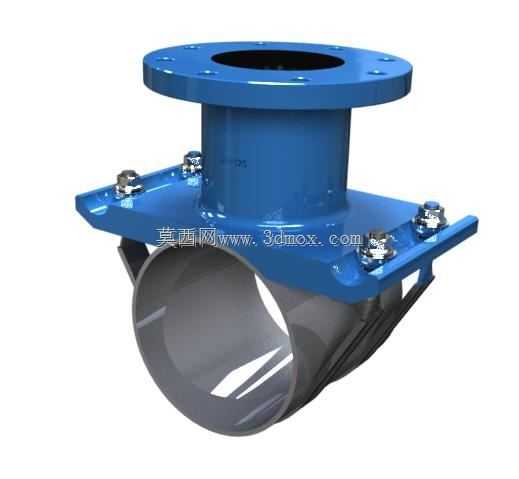

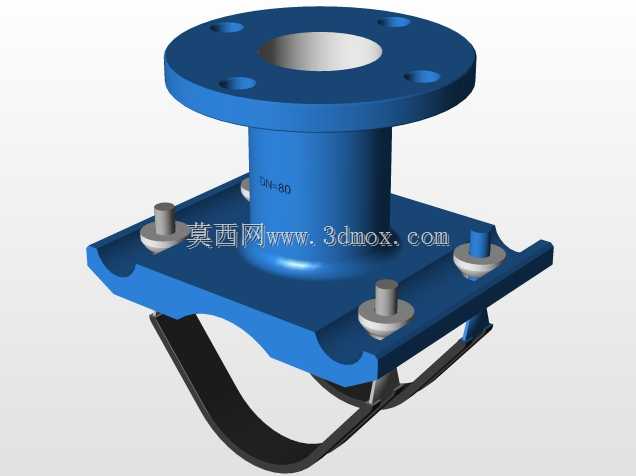

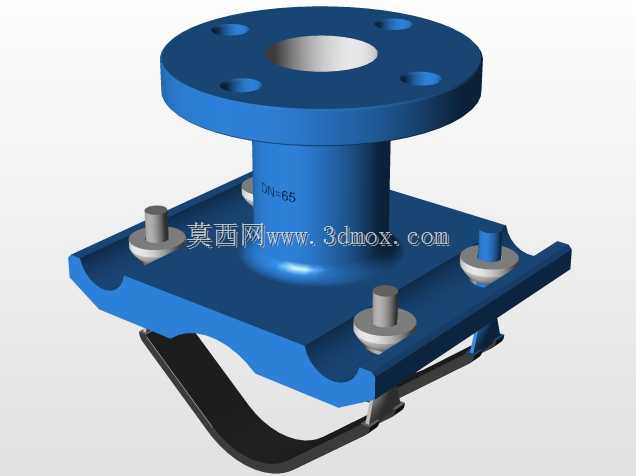

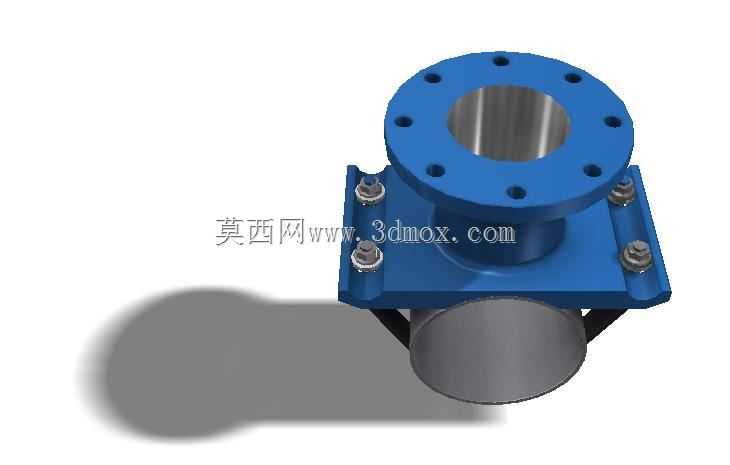

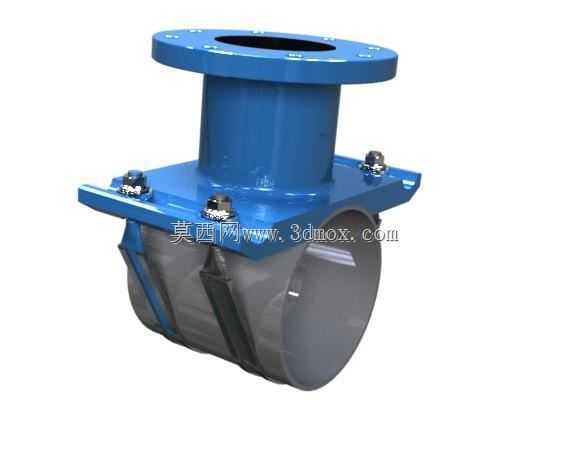

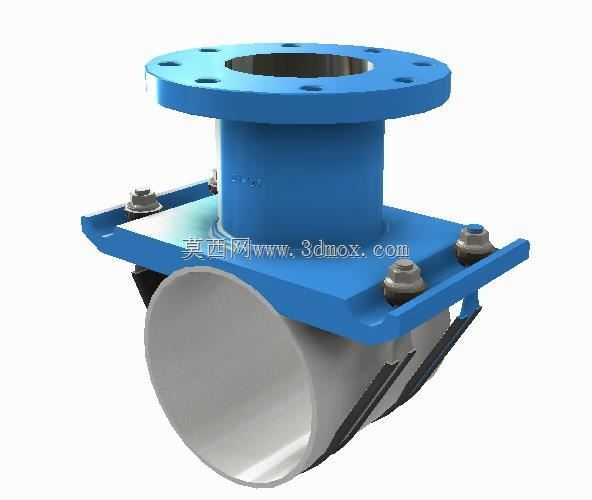

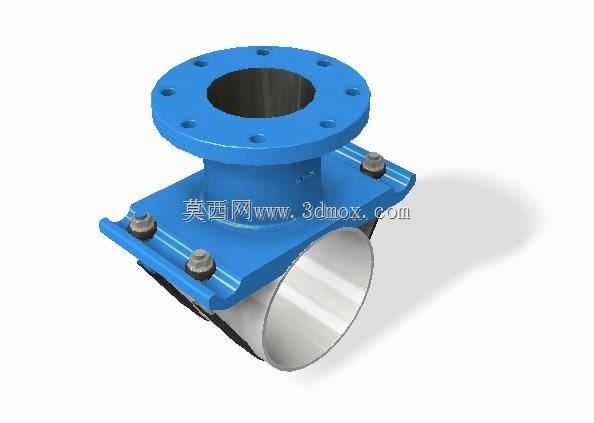

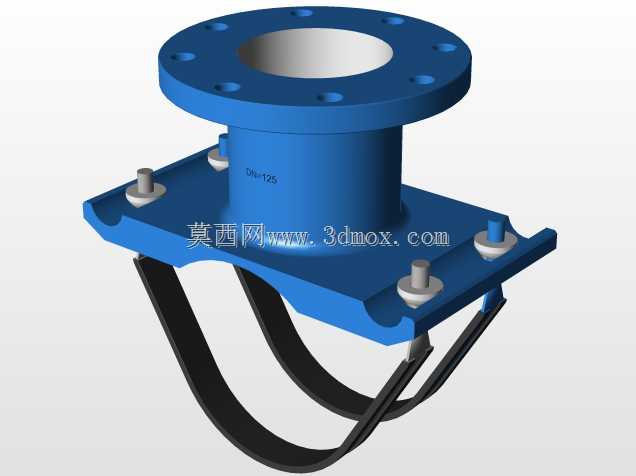

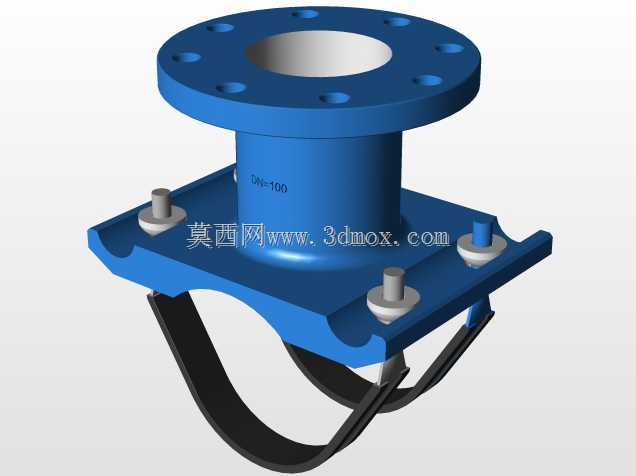

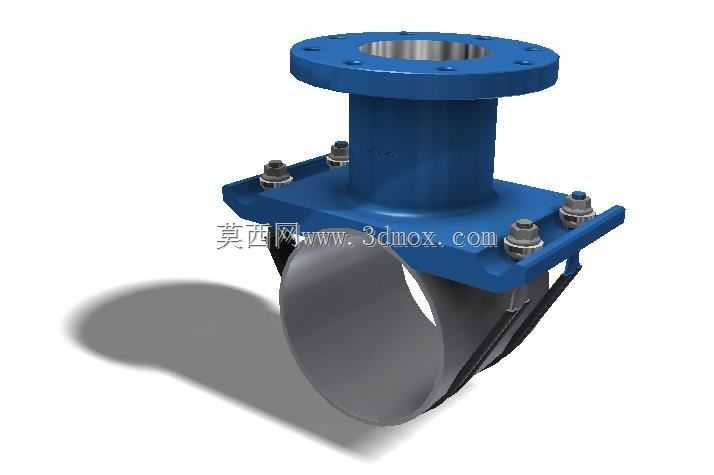

从结构设计来看，上部采用标准凸面法兰结构，法兰盘上均匀分布螺栓通孔，可匹配同压力等级的法兰管件、阀门或设备接口，法兰颈部做了圆弧过渡处理，降低气流转向时的局部阻力，同时减少应力集中风险。下部的卡箍组件采用上下对夹式结构，上半部分为铸铁基座与法兰颈部一体铸造成型，下半部分配合不锈钢绑带实现对主管道的环抱抱紧，不锈钢带的选用兼顾了抱紧强度与耐锈蚀性能，适配户外埋地、潮湿车间等多类安装环境，卡箍与主管接触的位置配套橡胶密封垫，拧紧两侧的压紧螺栓后，密封垫受压填充卡箍与管壁的间隙，保证接口位置的气密性，避免输送介质泄漏。

设计过程中优先考虑了现场安装的便捷性，无需对主管道进行切断、焊接作业，仅需在主管对应位置开出与通径匹配的圆孔，将上下卡箍对准开孔位置环抱主管，交替拧紧两侧螺栓即可完成固定，大幅缩短管线改造的施工周期，降低动火作业带来的安全风险。安装边界方面，上部法兰的螺栓孔中心距、密封面尺寸符合对应通径的管路连接标准，下部卡箍的适配管径覆盖常用的中小口径金属管道，安装时需预留出两侧螺栓的操作空间，保证扳手可完成拧紧作业，法兰上方的连接管路需做合理支撑，避免额外载荷直接作用在卡箍结构上影响密封性能。

结构的受力设计上，不锈钢带承担主要的抱紧拉力，铸铁基座承担法兰端传递的轴向与径向载荷，两者配合将支路的载荷均匀分散到主管管壁上，避免局部应力过大造成主管变形，密封结构采用面接触压紧形式，相比传统的丝扣、焊接接口，具备一定的位移补偿能力，可适应管线运行过程中产生的轻微振动与热胀冷缩变形，降低接口松动泄漏的概率。在实际选型应用中，需根据主管道的外径、支路的设计压力、输送介质的腐蚀特性匹配对应的密封垫材质与不锈钢带规格，保证长期运行的可靠性。
