FRC赛事蒸汽工厂竞技机器人结构设计

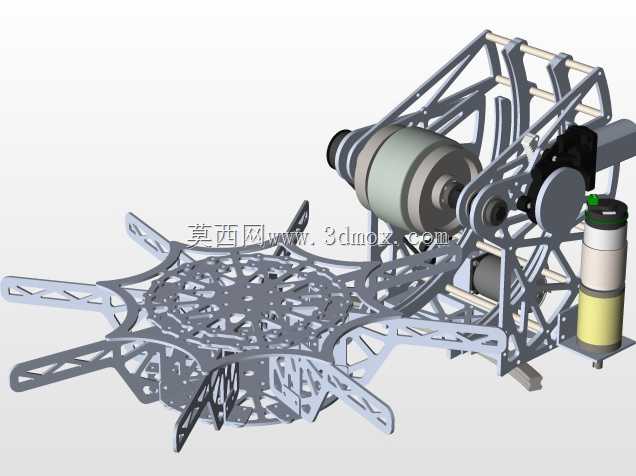

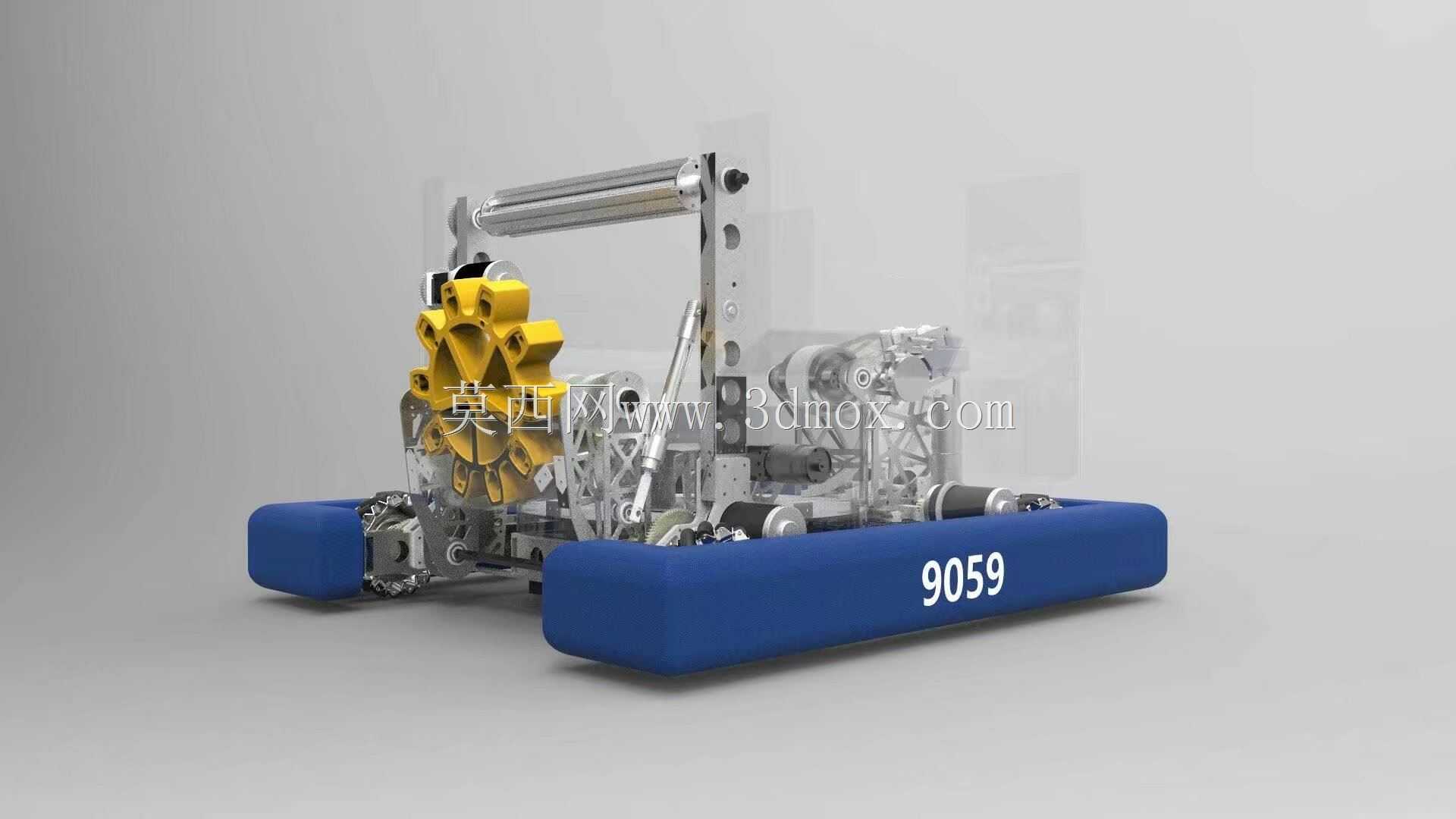

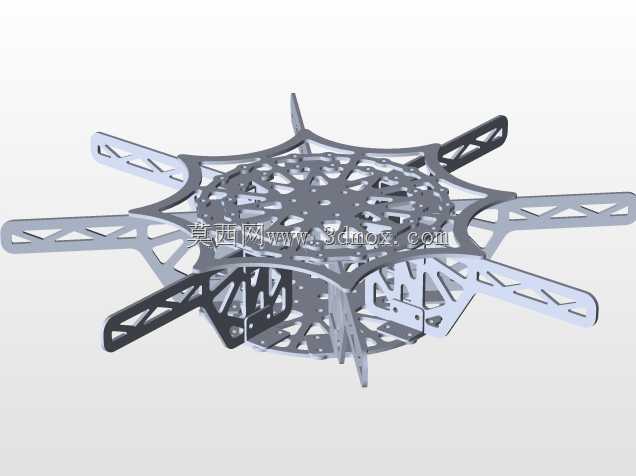

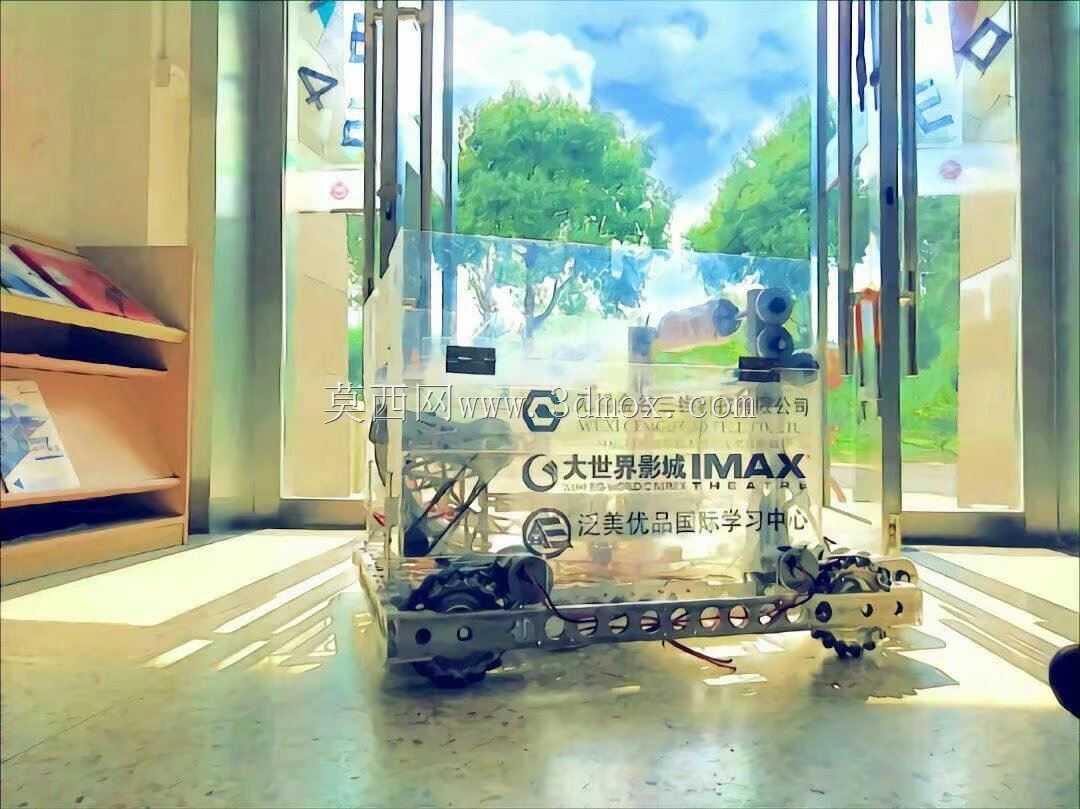

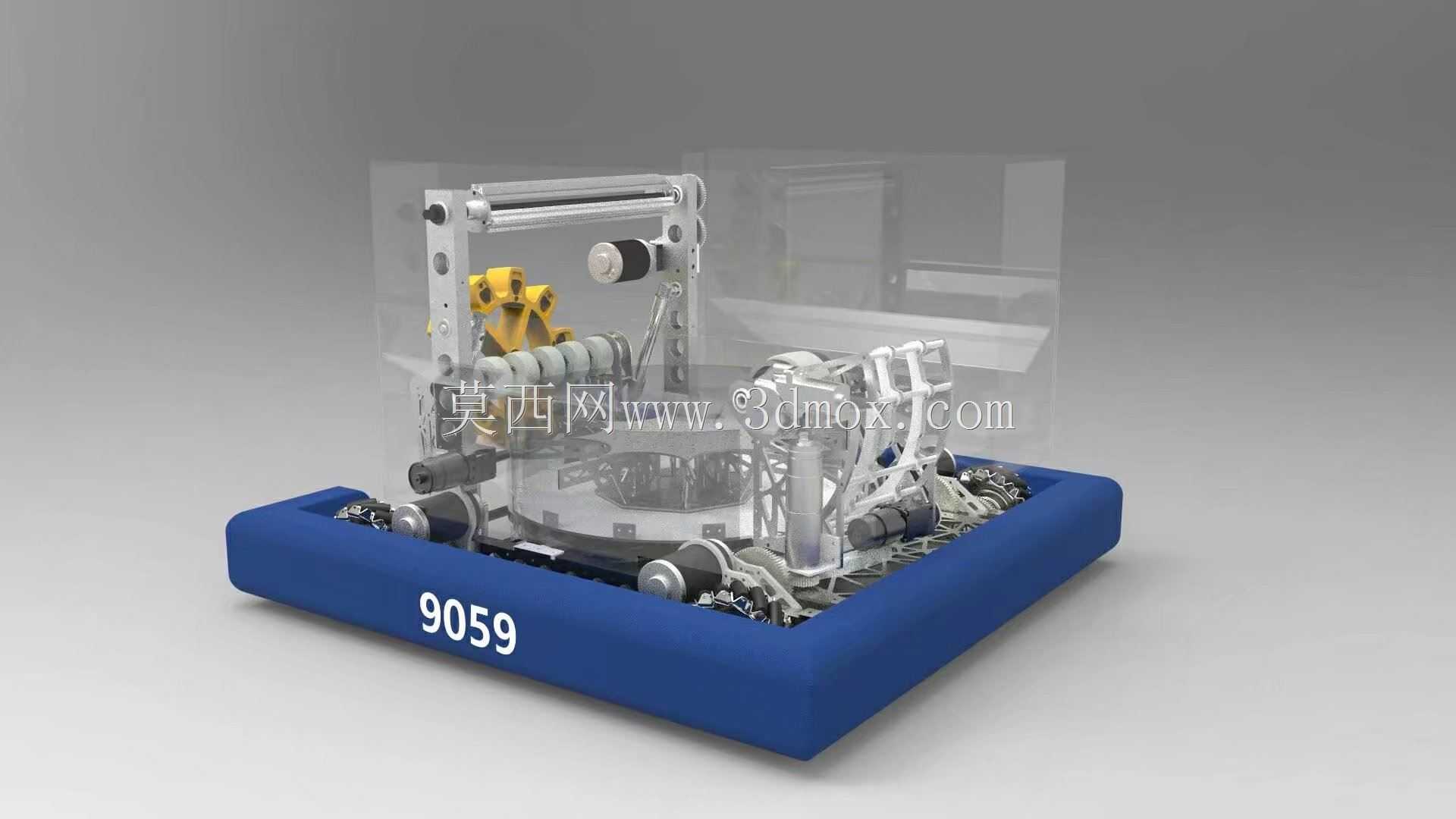

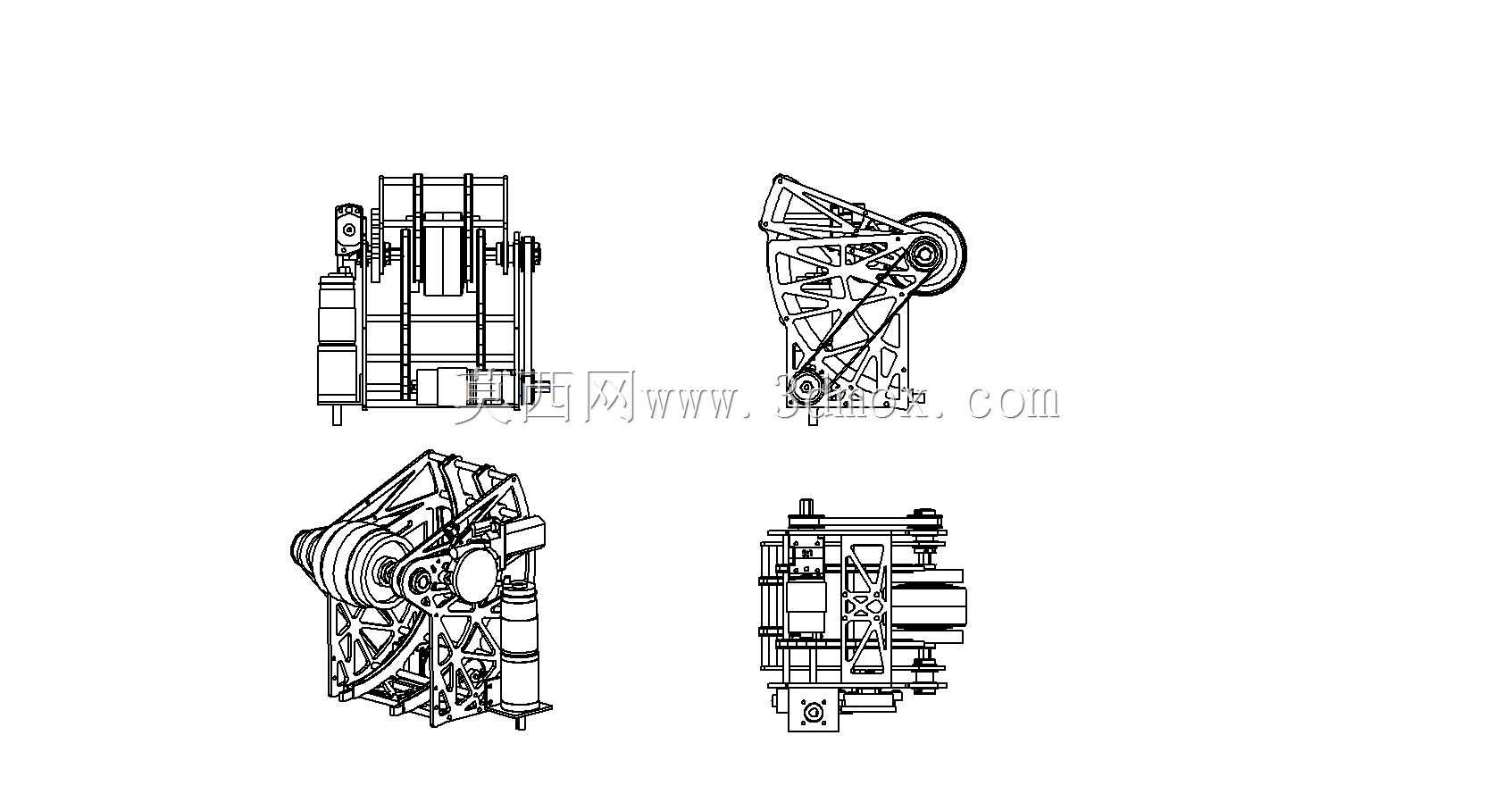

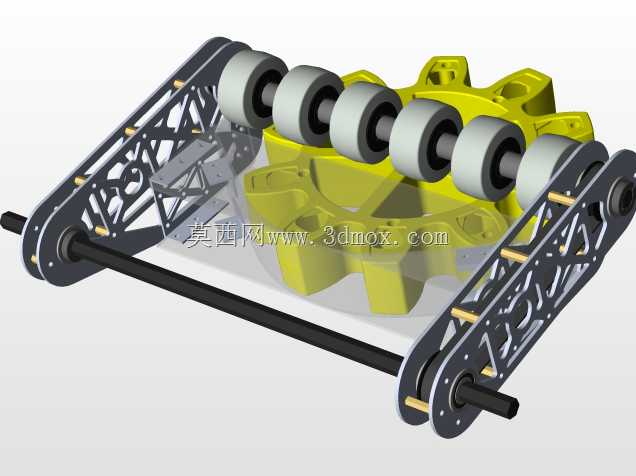

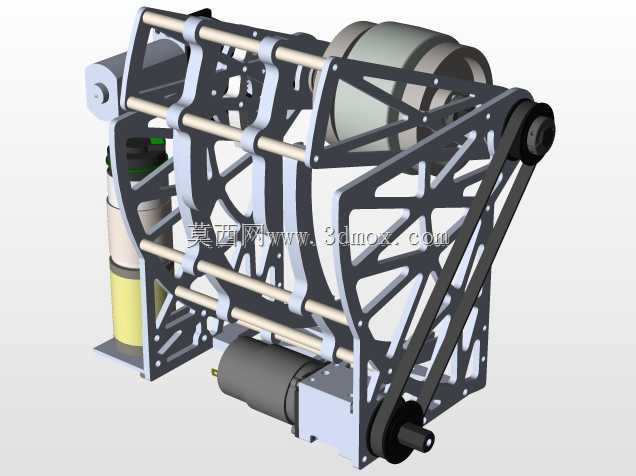

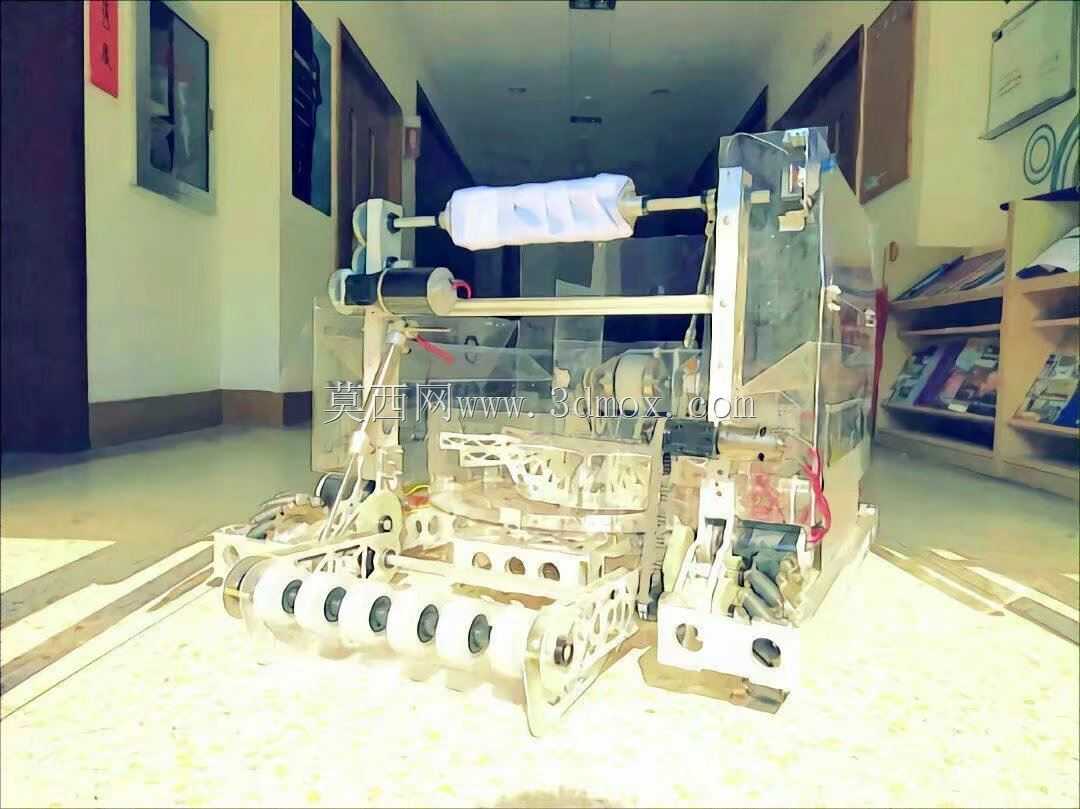

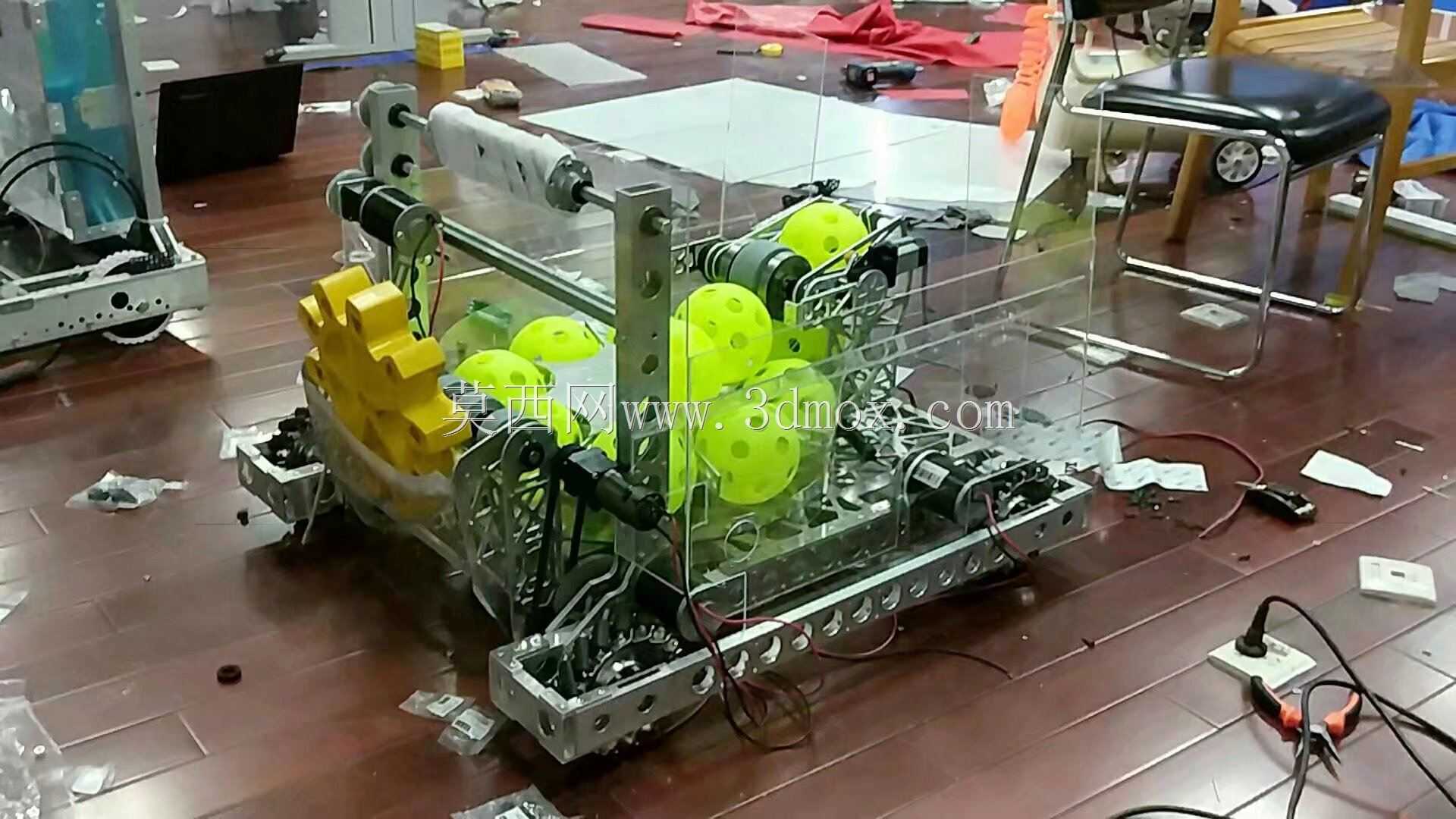

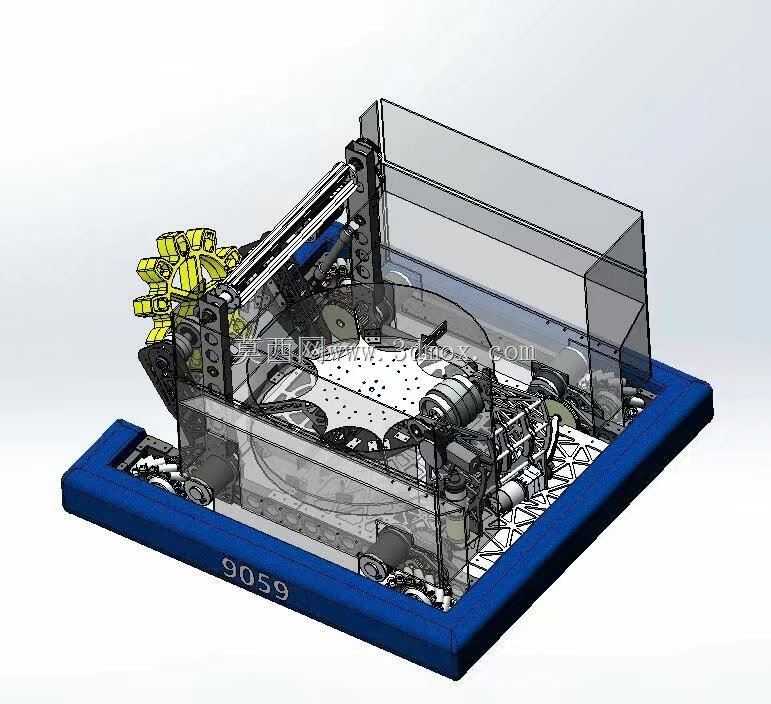

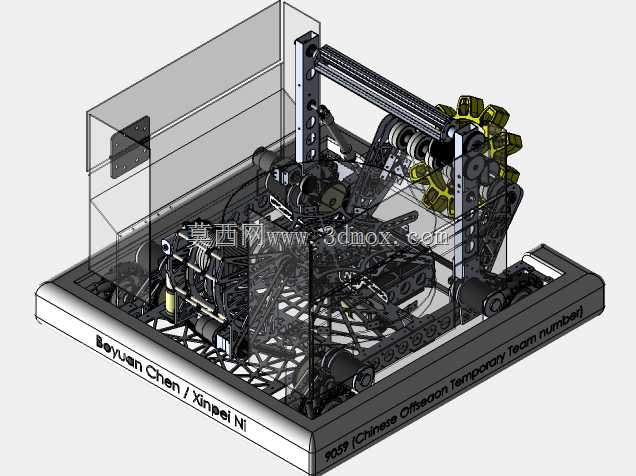

该竞技类机器人面向青少年工程创新赛事场景设计，核心用途是完成赛事指定的场地物料拾取、投射、场地机动及对抗类任务，整体结构围绕赛事规则的任务要求做针对性布局。从结构设计思路来看，整机采用底部蓝色框架作为承载基座，基座边缘做了圆角防撞处理，避免赛事对抗过程中边角磕碰造成结构变形，基座上集成了行走驱动单元、物料存储舱、投射执行机构，上层设置透明防护围挡，既可以阻挡运行过程中物料飞溅，也能直观观察内部传动机构的运行状态，方便调试阶段快速排查卡滞、传动错位等问题。设备左侧集成了黄色的物料拾取与拨送机构，采用多齿状轮式结构，能够在行进过程中快速将场地内的球状、块状赛事物料拨入内部存储舱，配合内部的输送导轨将物料输送至后端投射位置；行走单元采用双侧独立驱动布局，可实现原地转向、小半径机动，适配赛事场地狭窄通道、障碍区的通行需求，驱动轮的安装位置做了下沉式设计，降低整机重心，提升高速行进、急停转向过程中的稳定性，避免侧翻风险。从安装边界与尺寸适配来看，整机外轮廓严格匹配赛事规则的尺寸限定要求，所有突出机构在初始状态下均不超出基座的外轮廓边界，避免赛前检核不合格；各功能模块采用快拆式安装结构，拾取机构、投射机构、驱动单元均通过标准紧固件与基座连接，可根据不同赛事阶段的任务需求快速更换对应功能组件，无需对主框架做大规模改动。内部传动链路采用直连与带传动结合的方式，减少冗余传动环节带来的动力损耗，动力单元的安装位置做了集中布局，配重集中在基座中部区域，进一步优化整机的重量分布，提升行进过程的抓地力。透明围挡采用卡槽式安装，无需额外紧固件即可快速拆卸，方便赛后对内部结构做清理、维护，各传动节点均预留了润滑操作空间，日常维护时无需拆解大面积结构即可完成润滑、紧固件复紧等操作。整机的电气线路沿基座内侧的走线槽排布，避免线路外露与运动部件产生干涉，同时也能减少对抗过程中线路被剐蹭断裂的风险，所有传感器的安装位置均做了防护设计，避免碰撞造成传感器损坏。
