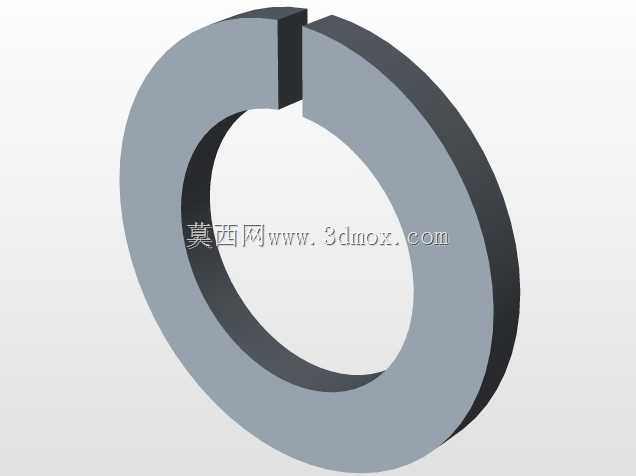

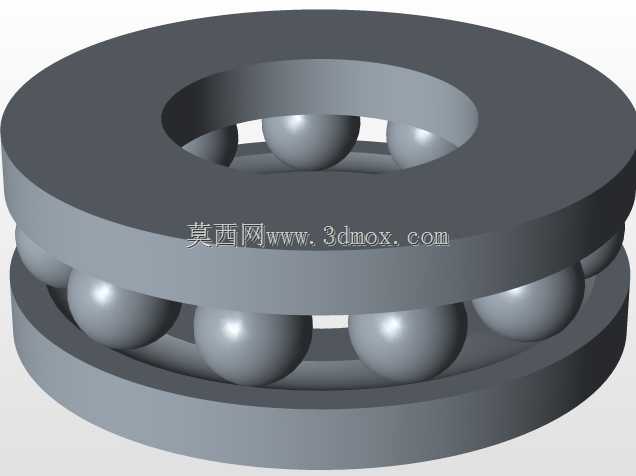

焊接工装配套螺旋式制动锁紧装置

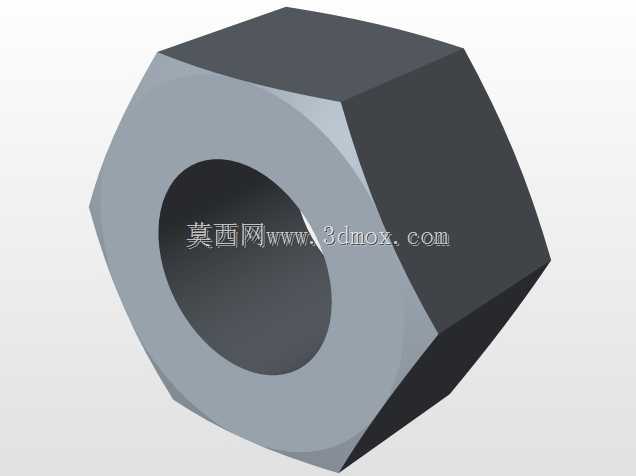

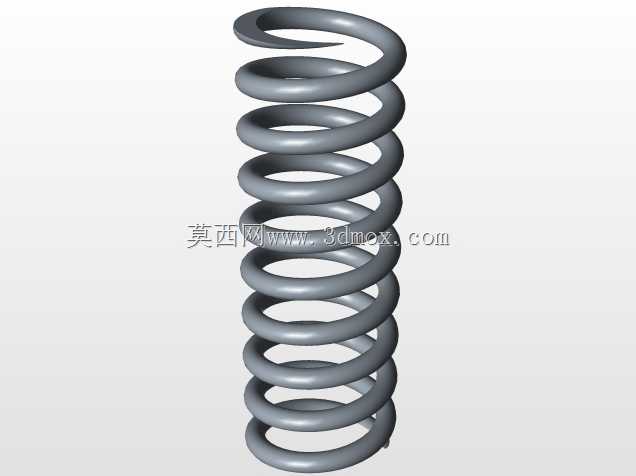

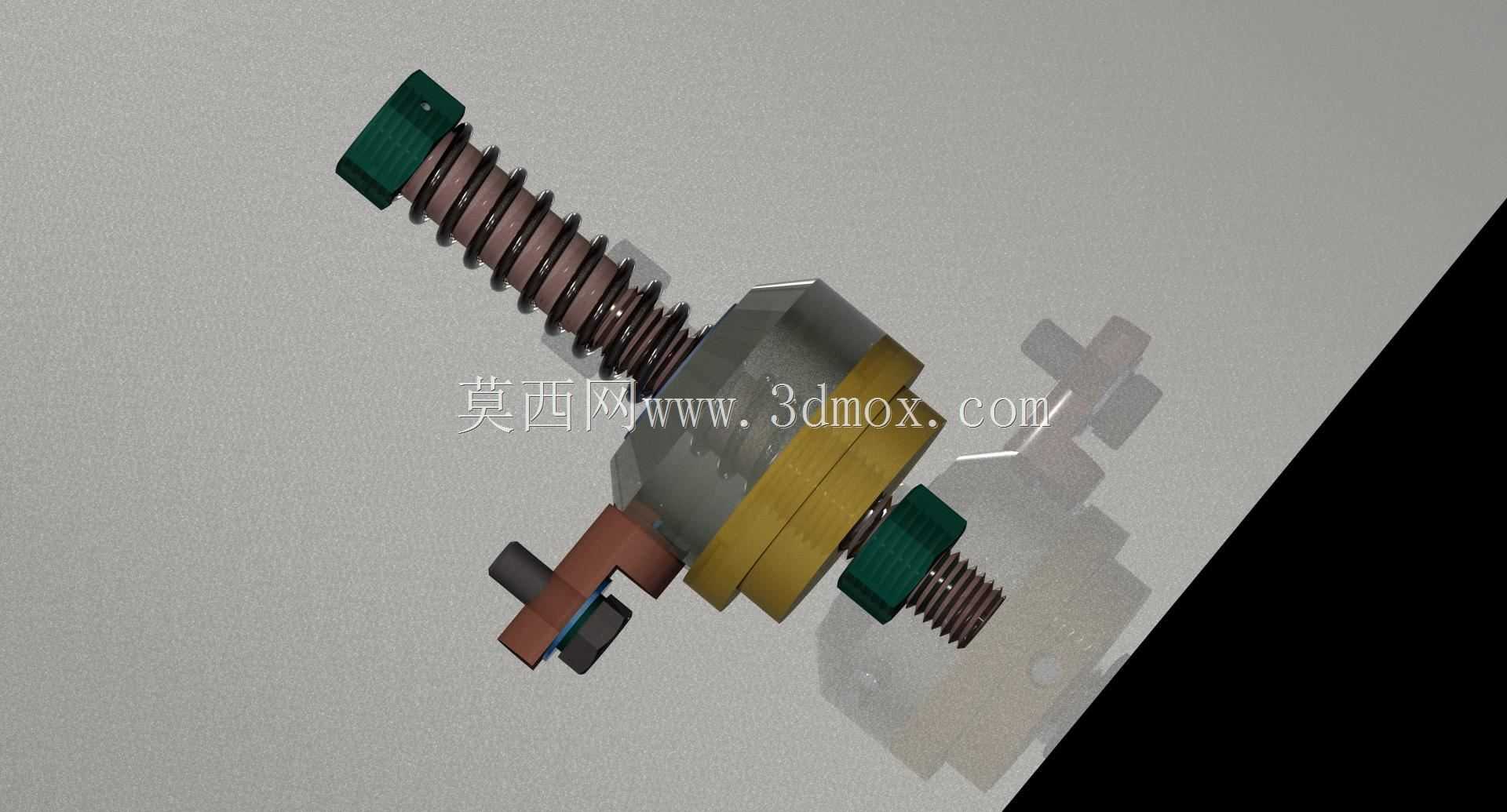

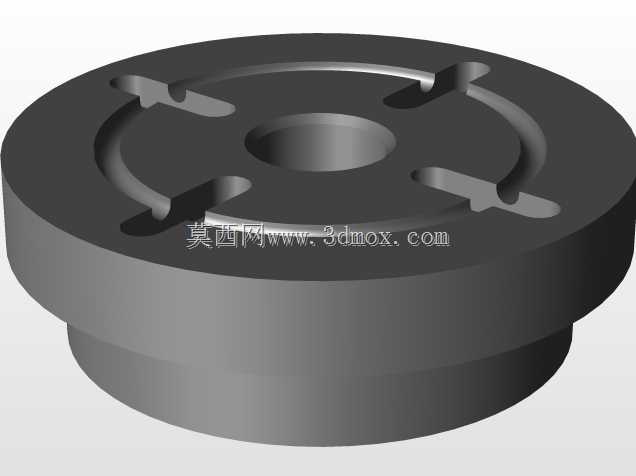

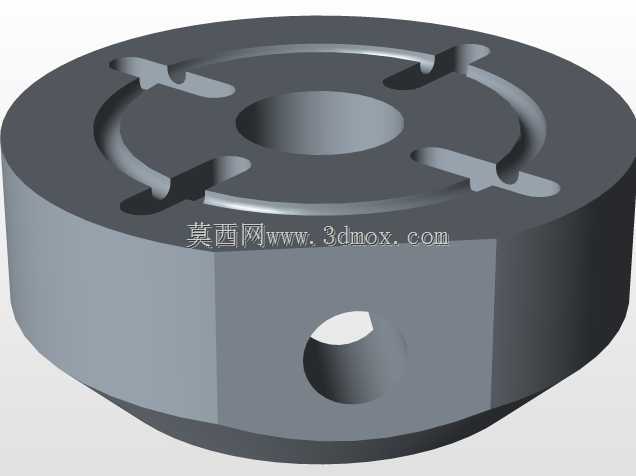

在焊接工位的工装夹具系统里，这类制动锁紧装置常被用在需要频繁启停、精准锁止的滑动调节工位上，比如焊接变位机的角度调节轴、工装滑台的进给定位端，或是焊枪位置微调机构的锁止环节，承担着位置保持、意外滑移防护的核心作用，避免焊接过程中工件移位导致的焊缝偏差、焊穿等质量问题。从结构设计来看，该装置采用螺旋副配合弹簧复位的组合方案，中部的六角调节段可适配标准扳手进行预紧力调整，两端的带槽端盖既可以对内部弹簧形成轴向限位，也能作为安装基准面贴合工装基体的安装面，保证整体装配的同轴度。设计阶段优先考虑了焊接工位的复杂工况，外露的金属部件做了防锈镀层处理，弹簧选用抗疲劳的合金弹簧钢材质，能够承受焊接现场的频繁振动、反复锁紧操作带来的交变载荷，不会因为长期使用出现预紧力衰减、弹簧失效的问题。安装边界上，装置的主体外径适配常规工装的φ20-φ30mm安装孔位，轴向总长度可通过两端螺杆的旋入深度进行小范围调整，适配不同厚度的工装安装板，不需要额外加工定制转接件，降低现场改造的加工成本。功能实现逻辑上，正向旋转中部调节段时，螺旋副带动端盖轴向进给，压缩弹簧产生轴向压紧力，配合接触面的摩擦力实现轴系或滑台的锁止制动；反向旋转时弹簧释放弹力，推动端盖复位，快速解除制动状态，操作力矩控制在常规手工扳手的施力范围内，一线操作人员不需要借助大扭矩工具就能完成锁紧与释放操作，适配焊接工位快节奏的生产节拍。结构细节上，装置侧面的拨块结构可配套工位的气动或手动拨杆，实现半自动化的制动触发，不需要操作人员近距离接触焊接高温区域，提升操作安全性；各部件之间的配合间隙控制在0.02mm以内，既保证动作的顺畅性，也避免焊接飞溅的金属碎屑进入配合间隙导致卡滞，日常维护只需要定期在螺旋副位置涂抹少量高温润滑脂，就能满足长期使用的需求。这类制动装置不同于行车、车辆上的大负载制动器，它的核心定位是焊接工装的精密位置锁止，锁紧力范围经过匹配设计，既能够抵抗焊接过程中的常规振动冲击力，也不会因为锁紧力过大导致工装调节轴出现变形、划伤，适配焊接工装小负载、高频次、高精度的锁止需求。
