单活塞凸耳安装Bybre制动卡钳结构

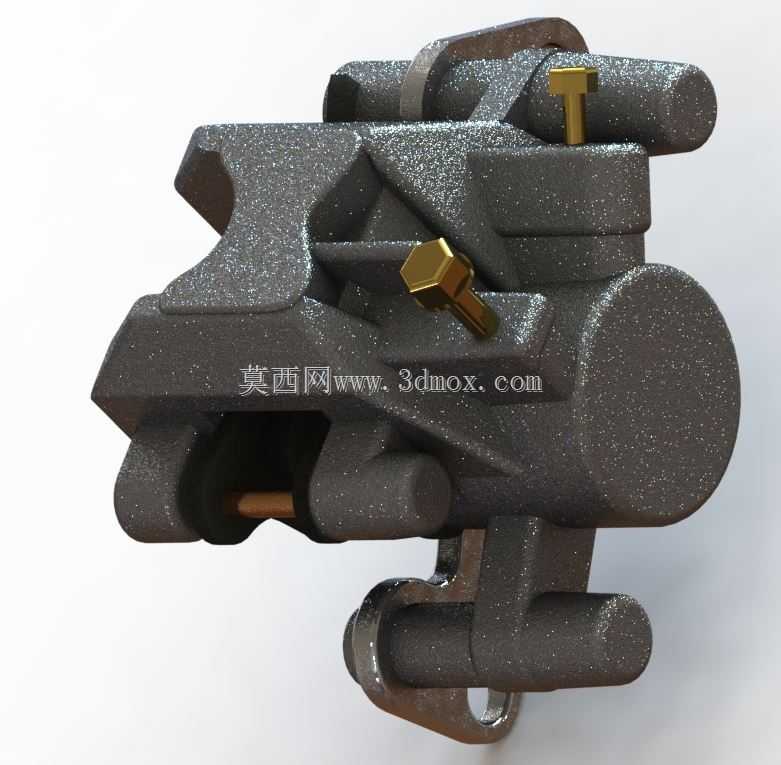

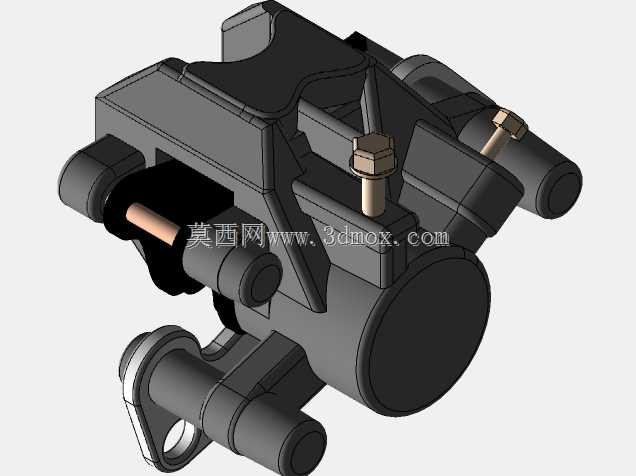

这款制动卡钳属于巴哈越野赛事车辆配套的制动执行部件，日常也可适配小型全地形车、轻型越野摩托的前轮制动回路，在非铺装路面行驶、连续弯道制动、陡坡缓降的工况下承担核心制动力输出作用。卡钳采用单活塞驱动结构，活塞孔径为96.8mm，匹配对应尺寸的通风制动盘使用，安装形式为凸耳安装，安装位的孔位同轴度、安装面平面度都按照越野工况的冲击载荷做了冗余设计，避免长时间颠簸后出现卡钳移位、制动偏磨的问题。从结构设计逻辑来看，卡钳本体采用一体式铸造成型的壳体，壳体表面做了颗粒质感的耐磨处理，既可以提升行驶过程中泥水、砂石冲击下的壳体抗损能力，也能增大散热面积，缓解连续制动带来的热衰减问题。活塞侧的密封槽采用双密封圈设计，内层密封圈负责制动液的密封保压，外层防尘圈可以阻挡越野场景下的泥沙、水渍进入活塞腔，避免活塞卡滞导致的制动回位不良。卡钳上的放气螺钉采用外六角带密封垫的结构，布置在卡钳腔体的最高位置，方便制动回路排气操作，避免气阻导致的制动脚感偏软。安装凸耳的位置做了局部加厚处理，凸耳与壳体的过渡位置采用大圆角应力释放结构，匹配越野场景下大制动力、冲击载荷的受力需求，避免应力集中导致的安装耳断裂问题。卡钳的制动片导向销采用黄铜材质，耐磨性能优异，同时可以降低制动片滑动过程中的卡滞概率，保证制动片在制动解除后可以顺利回位，减少拖磨损耗。从安装边界来看，这款卡钳的安装凸耳间距、凸耳到卡钳中心的偏移量都经过精准校核，适配对应规格的转向节安装位，安装后卡钳内侧与制动盘、轮毂的间隙预留充足，不会出现转向过程中卡钳与周边部件干涉的问题。卡钳的进油口位置布置在壳体侧上方，适配常规的制动硬管、软管连接走向，不需要额外改动管路布局即可完成装车。在制动过程中，单活塞推动内侧制动片贴合制动盘后，卡钳本体在导向销上滑动，带动外侧制动片同步夹紧制动盘，产生足够的制动力矩，96.8mm的活塞孔径可以在较低的制动管路压力下输出足够的夹紧力，匹配轻型越野车辆的整备质量与制动需求，既不会因为制动力过大导致车轮抱死，也不会因为制动力不足出现制动距离过长的问题。壳体的外形结构避开了轮毂辐条、转向拉杆的运动包络，在最大转向角度、最大悬架跳动行程下都不会出现运动干涉，适合巴哈赛车这类改装空间紧凑、工况恶劣的使用场景。
