教学演示用连杆复合杆机械运动实训装置

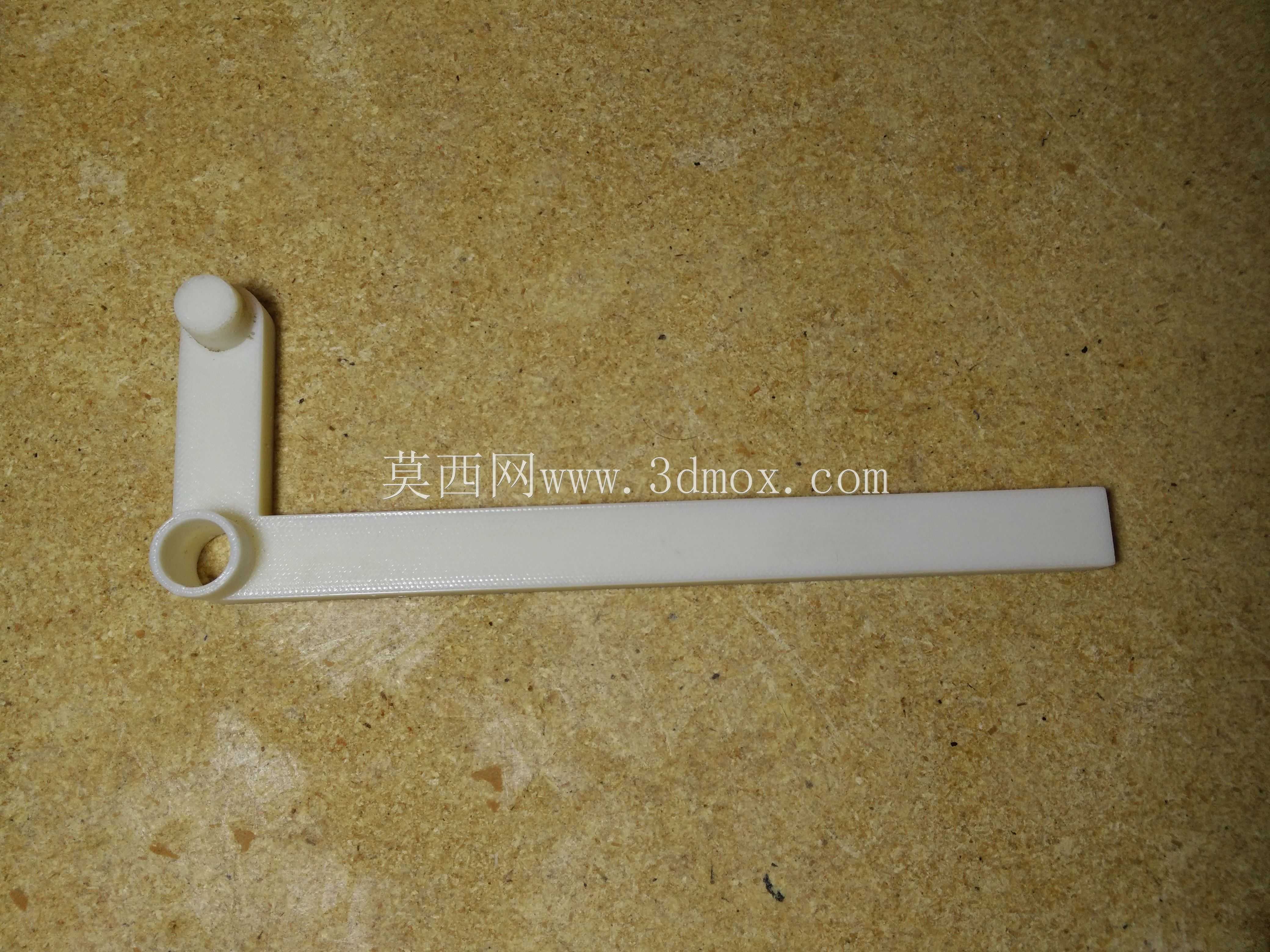

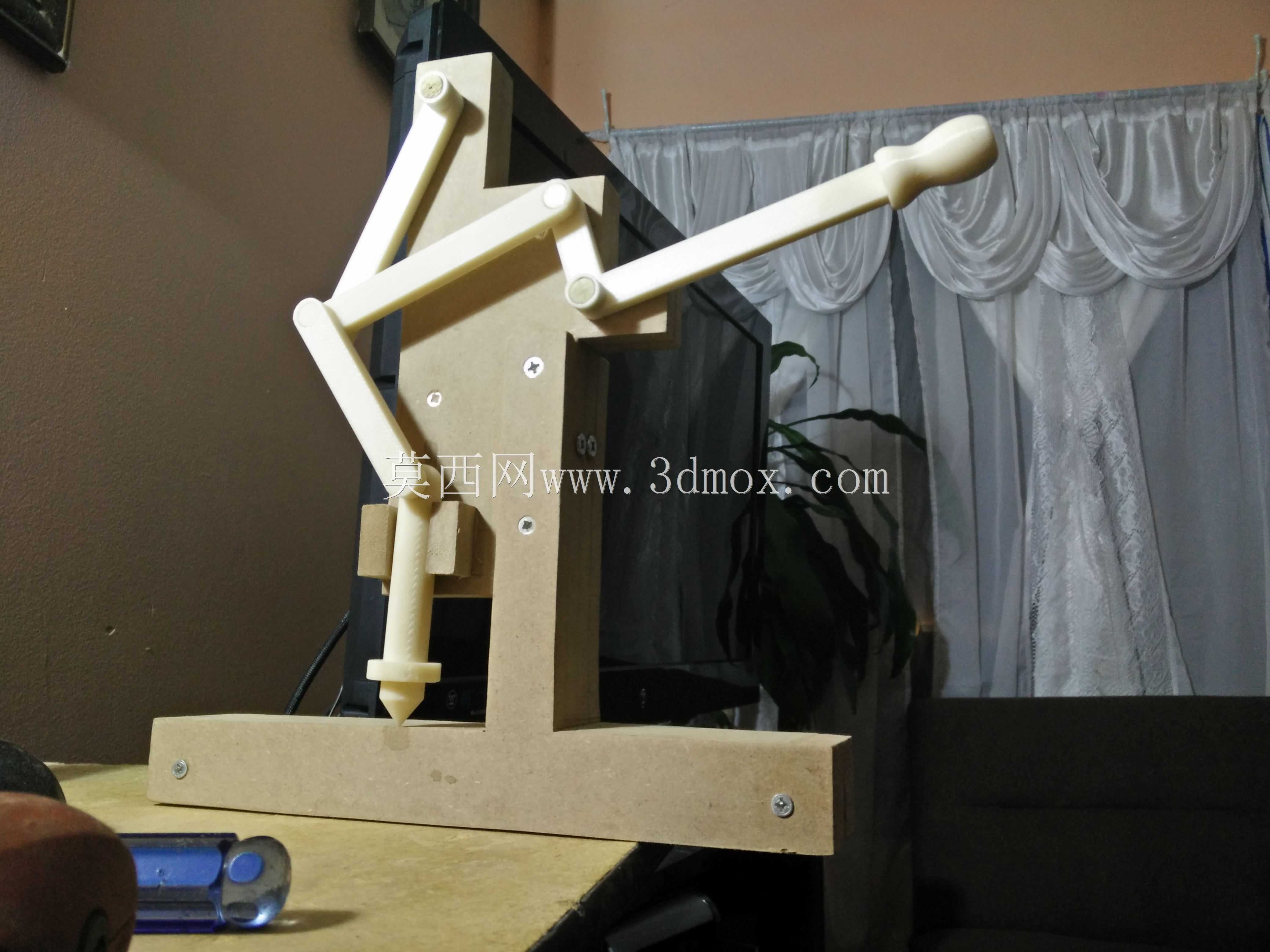

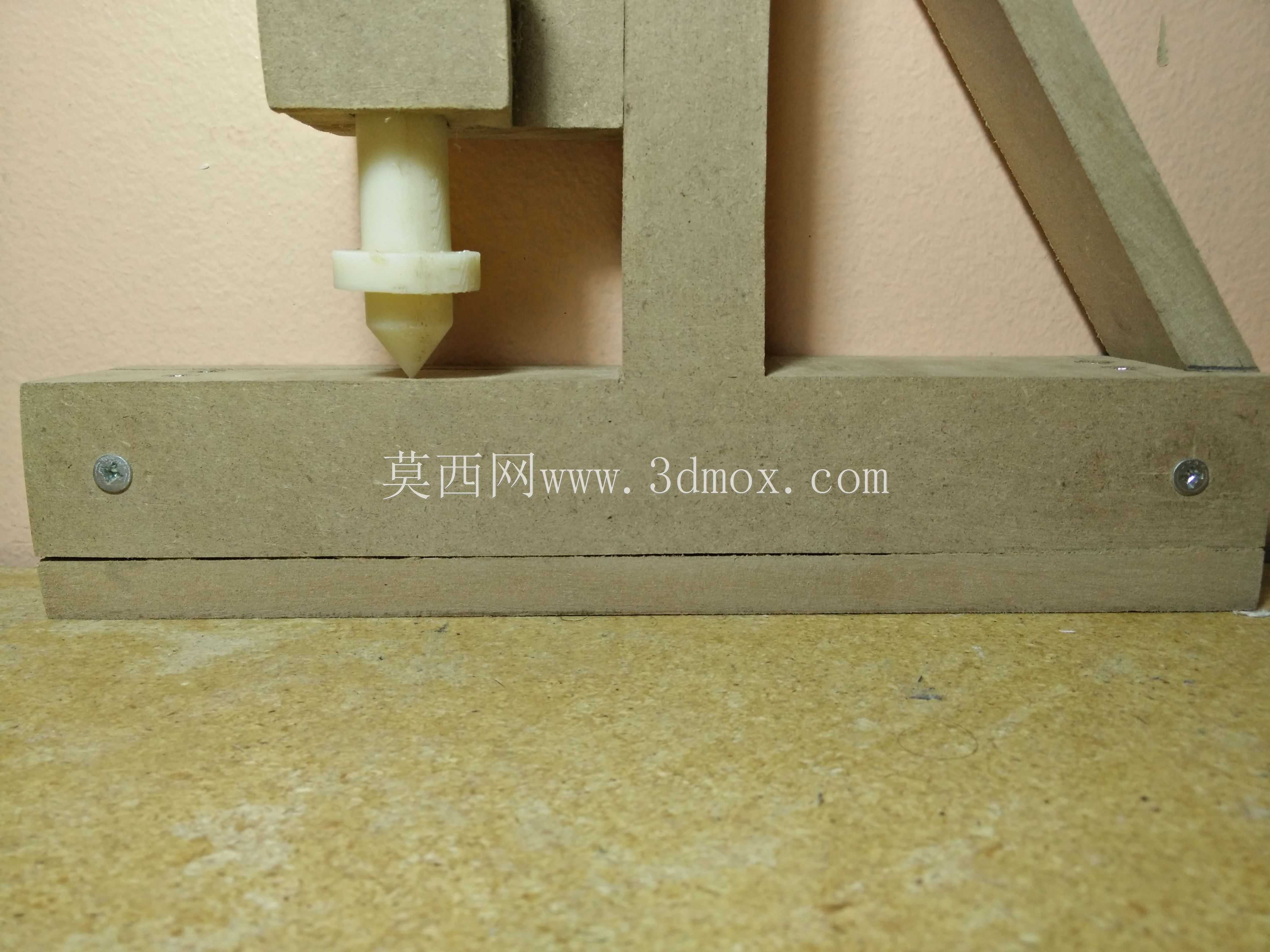

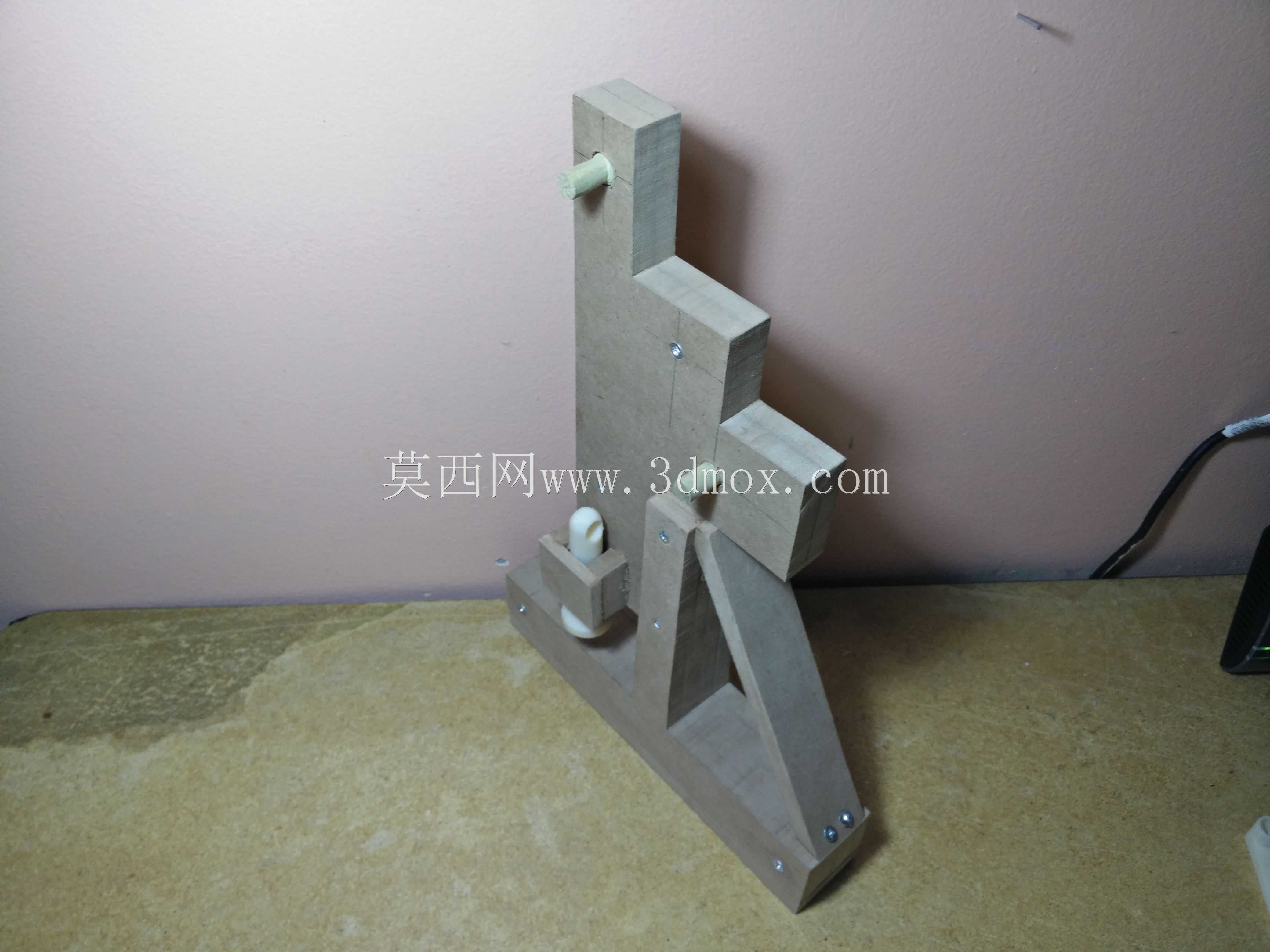

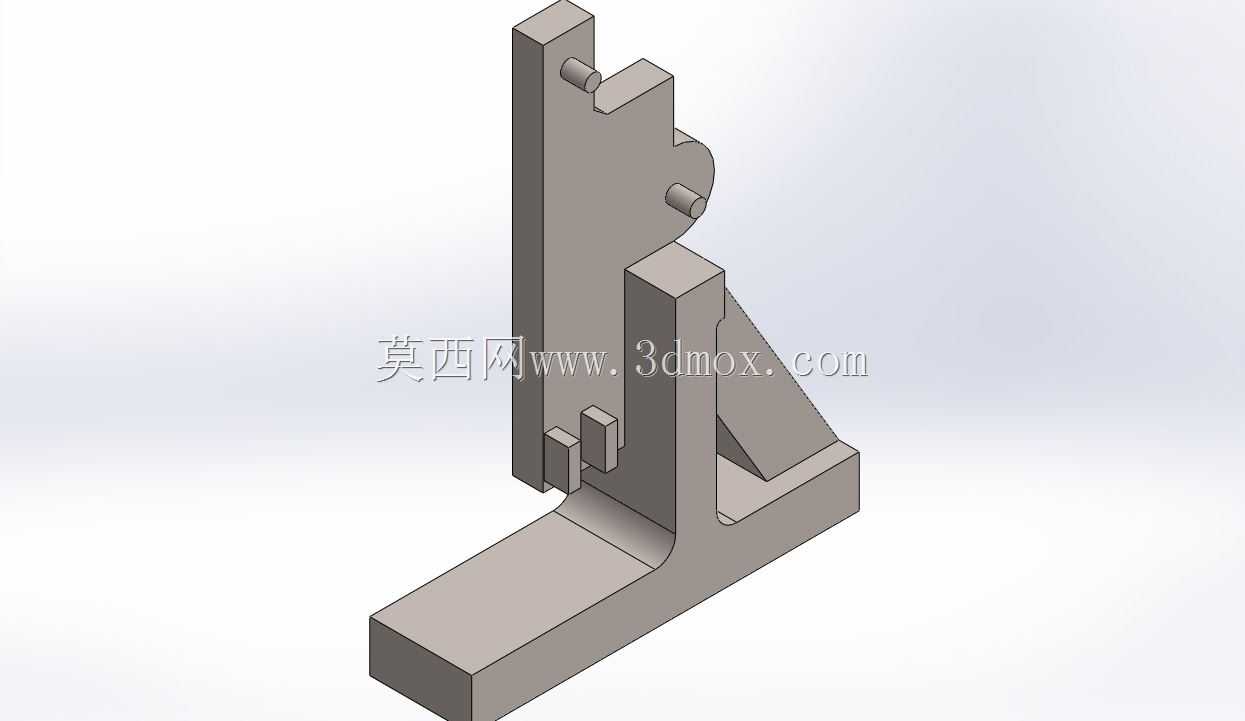

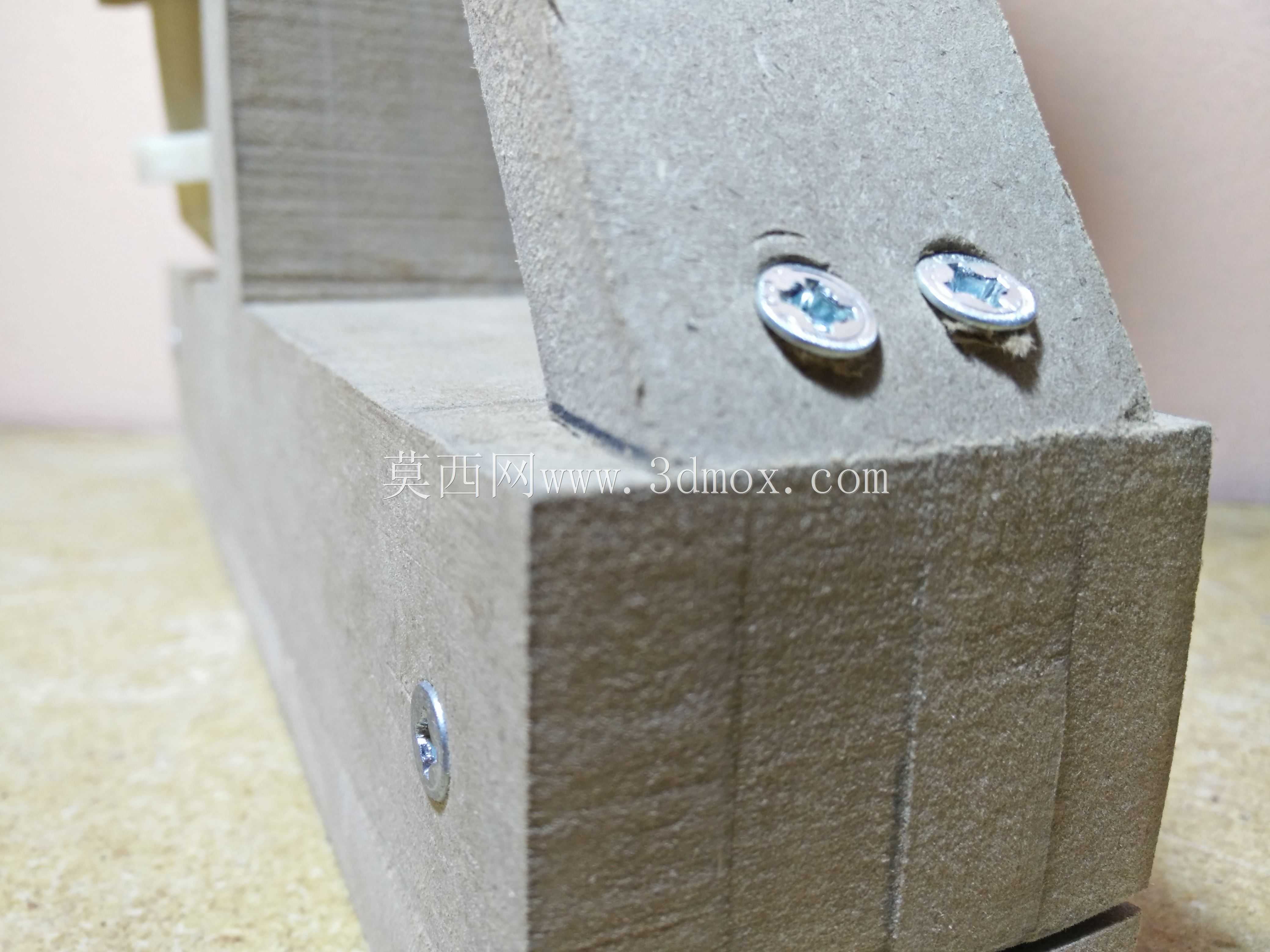

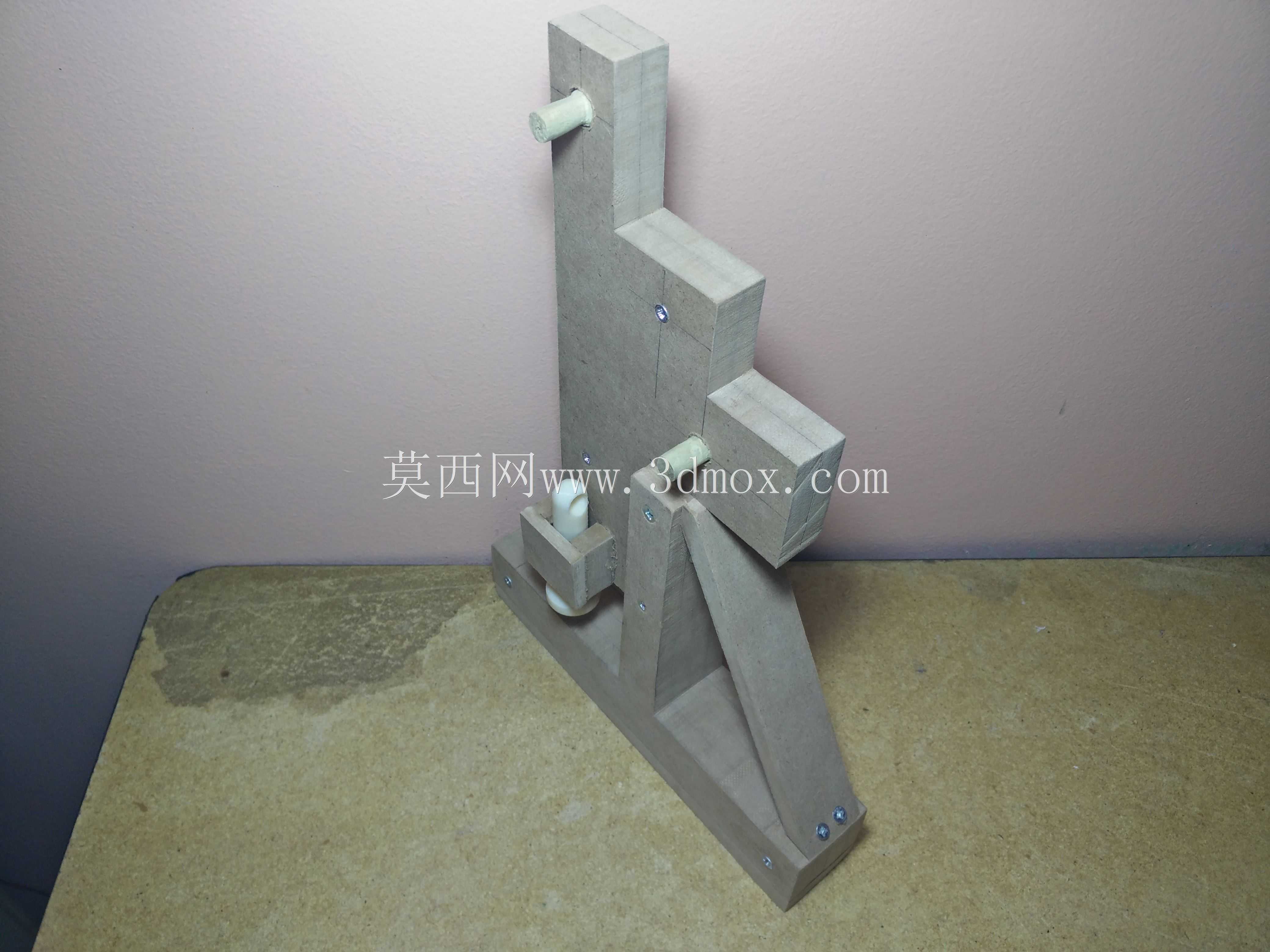

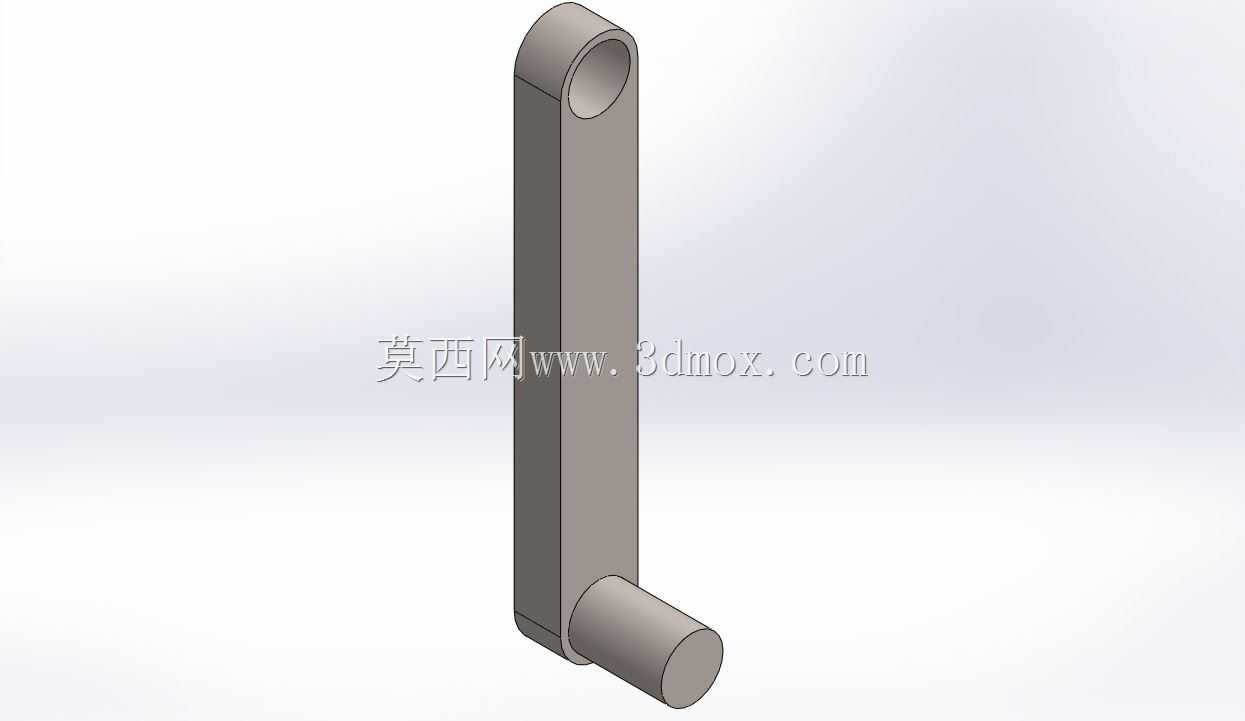

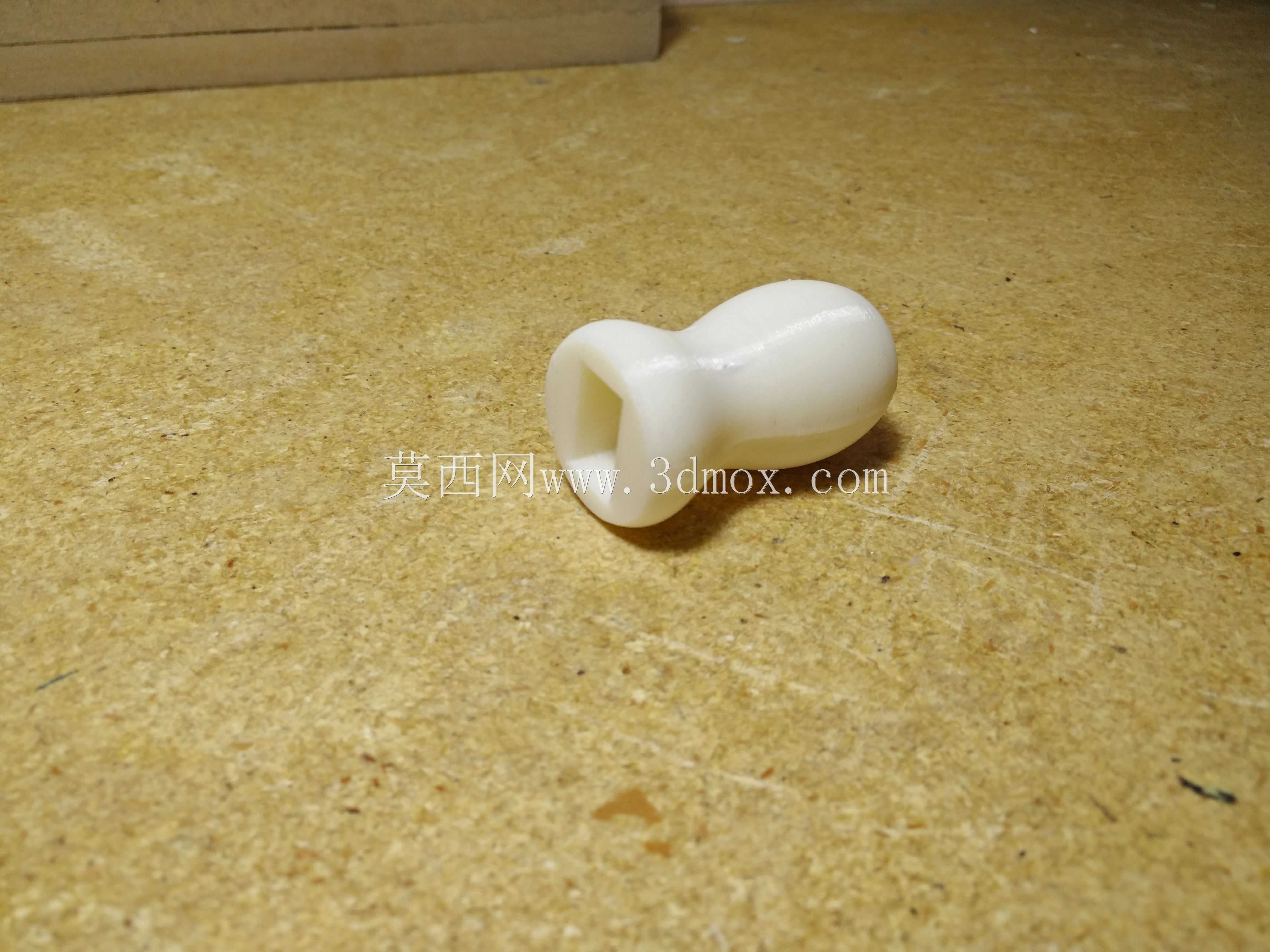

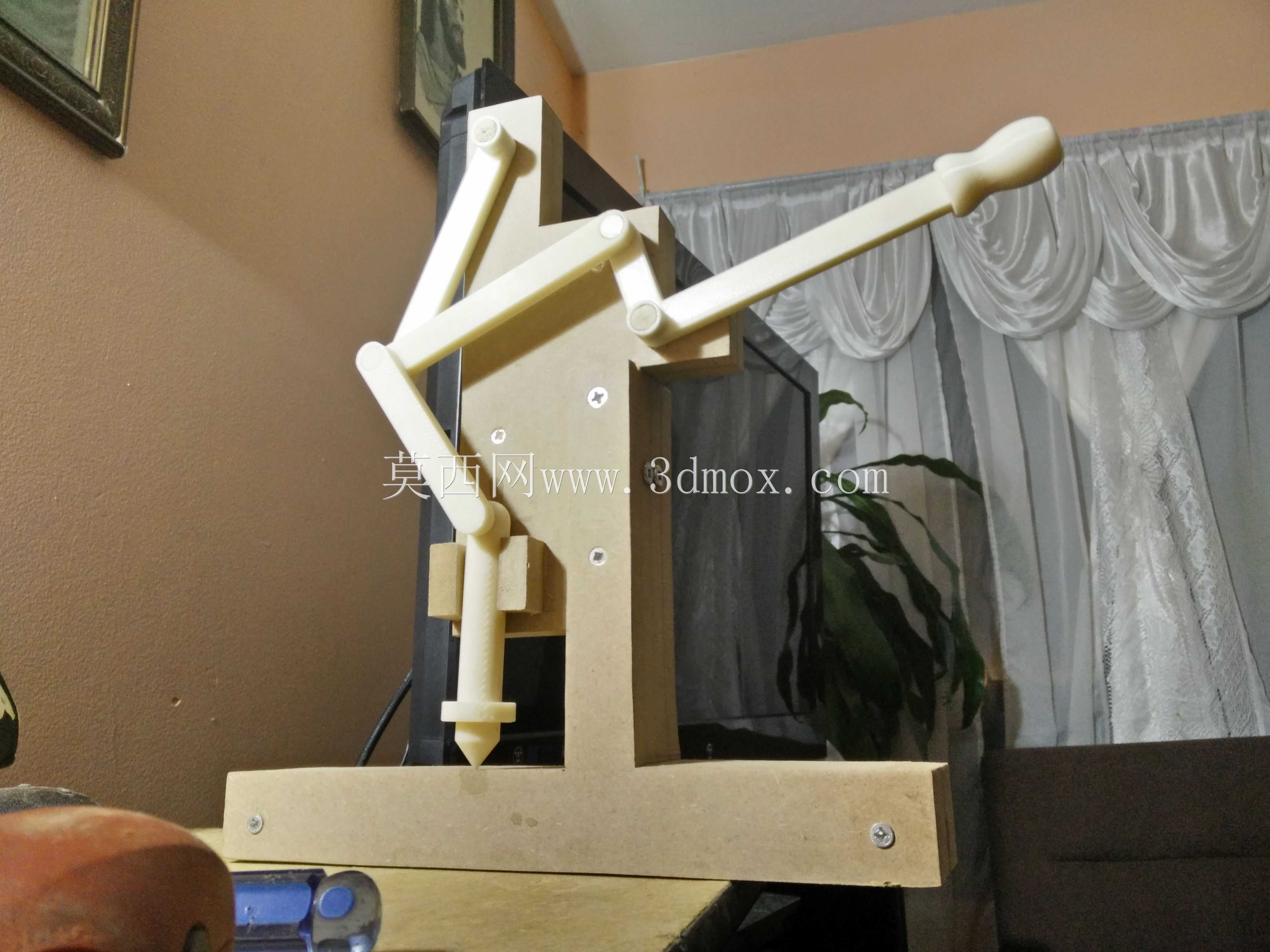

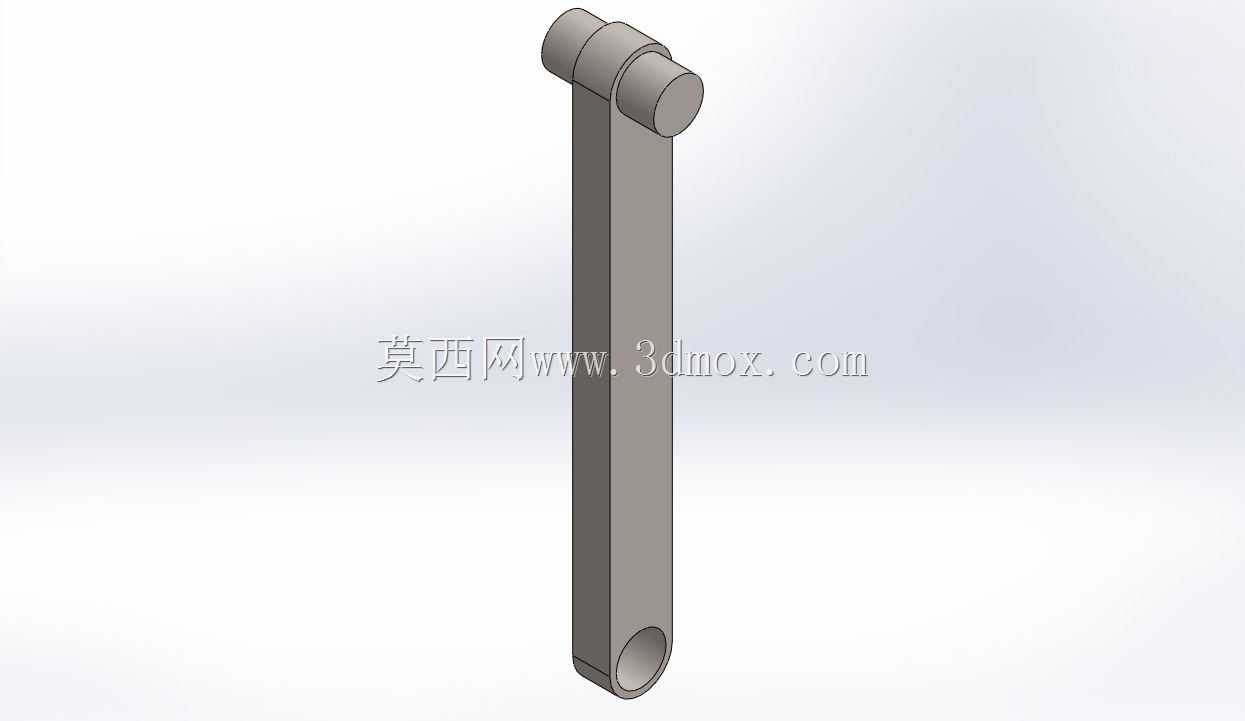

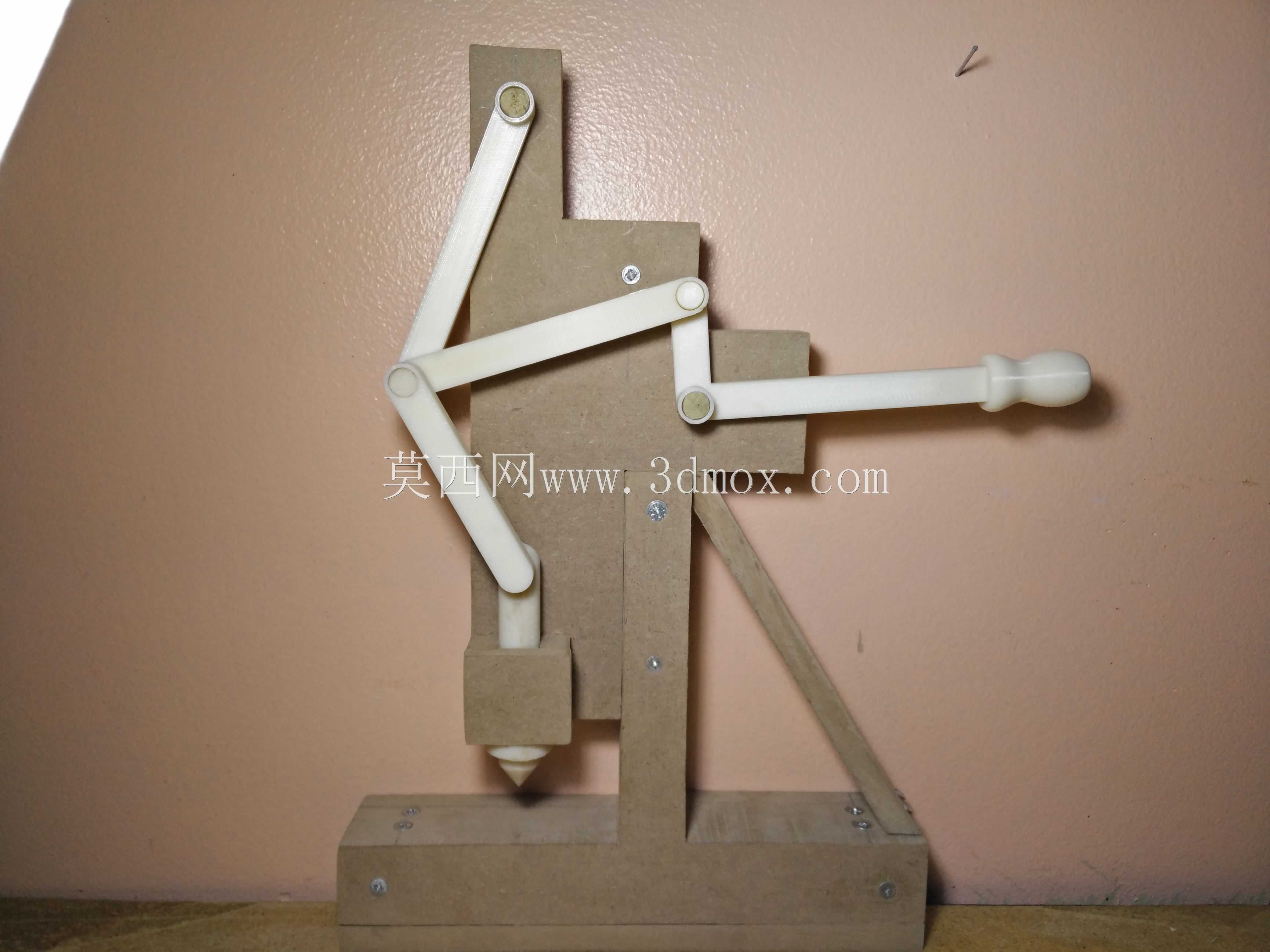

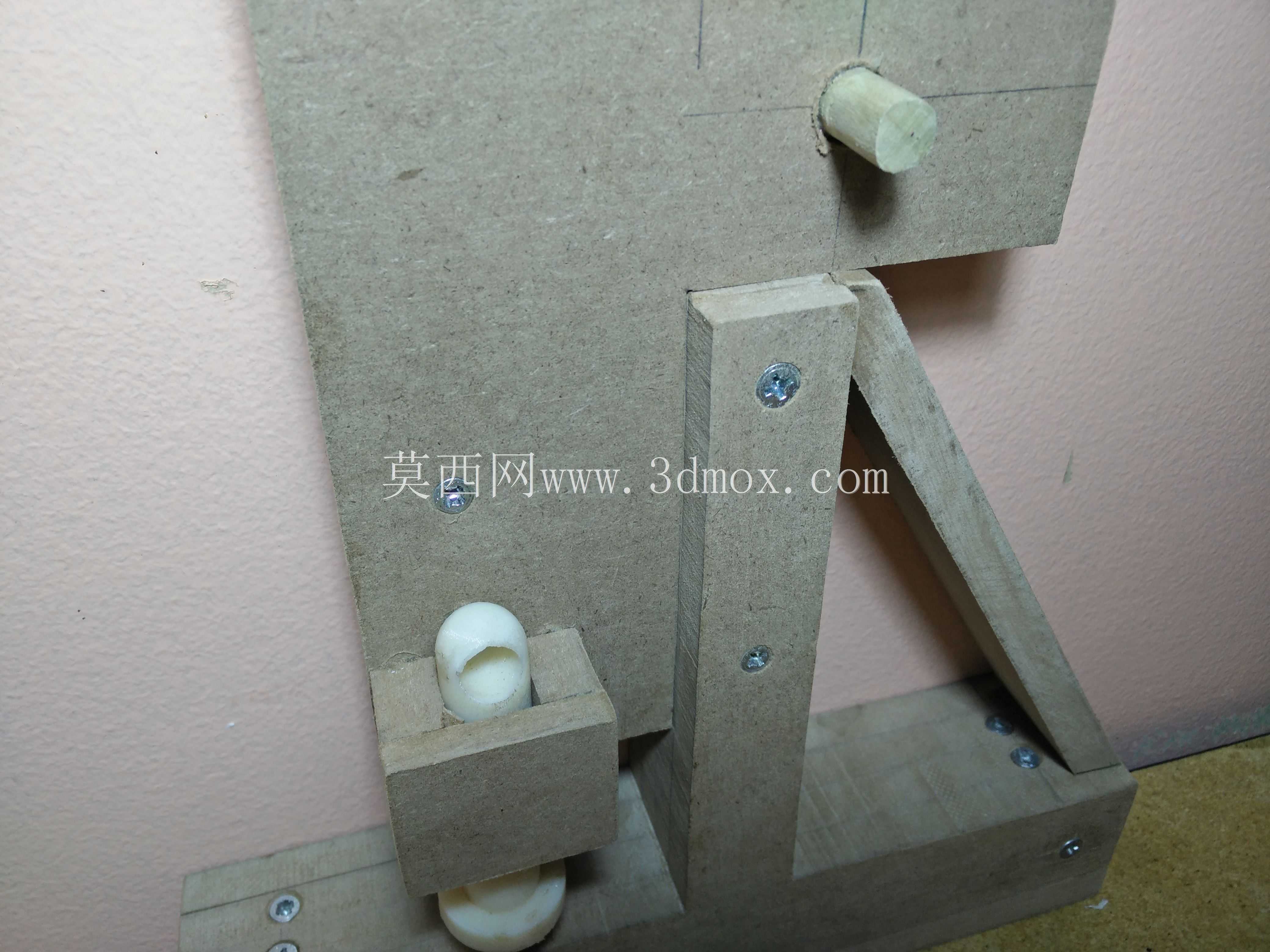

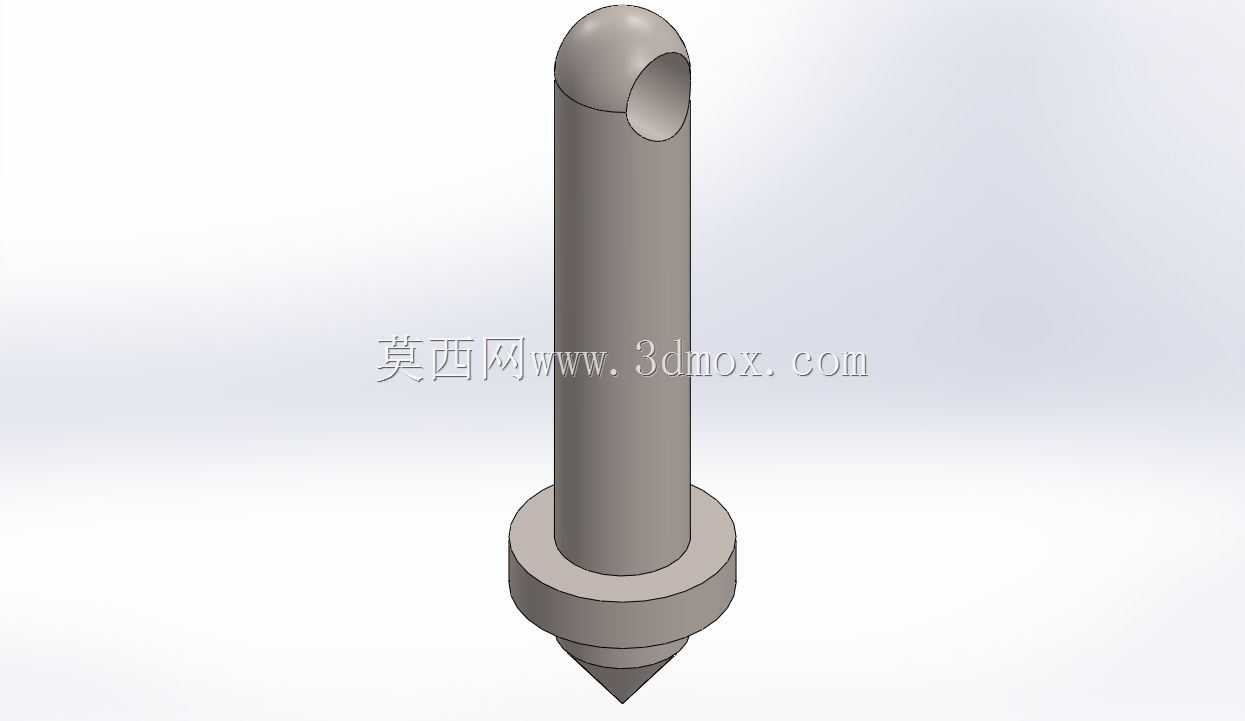

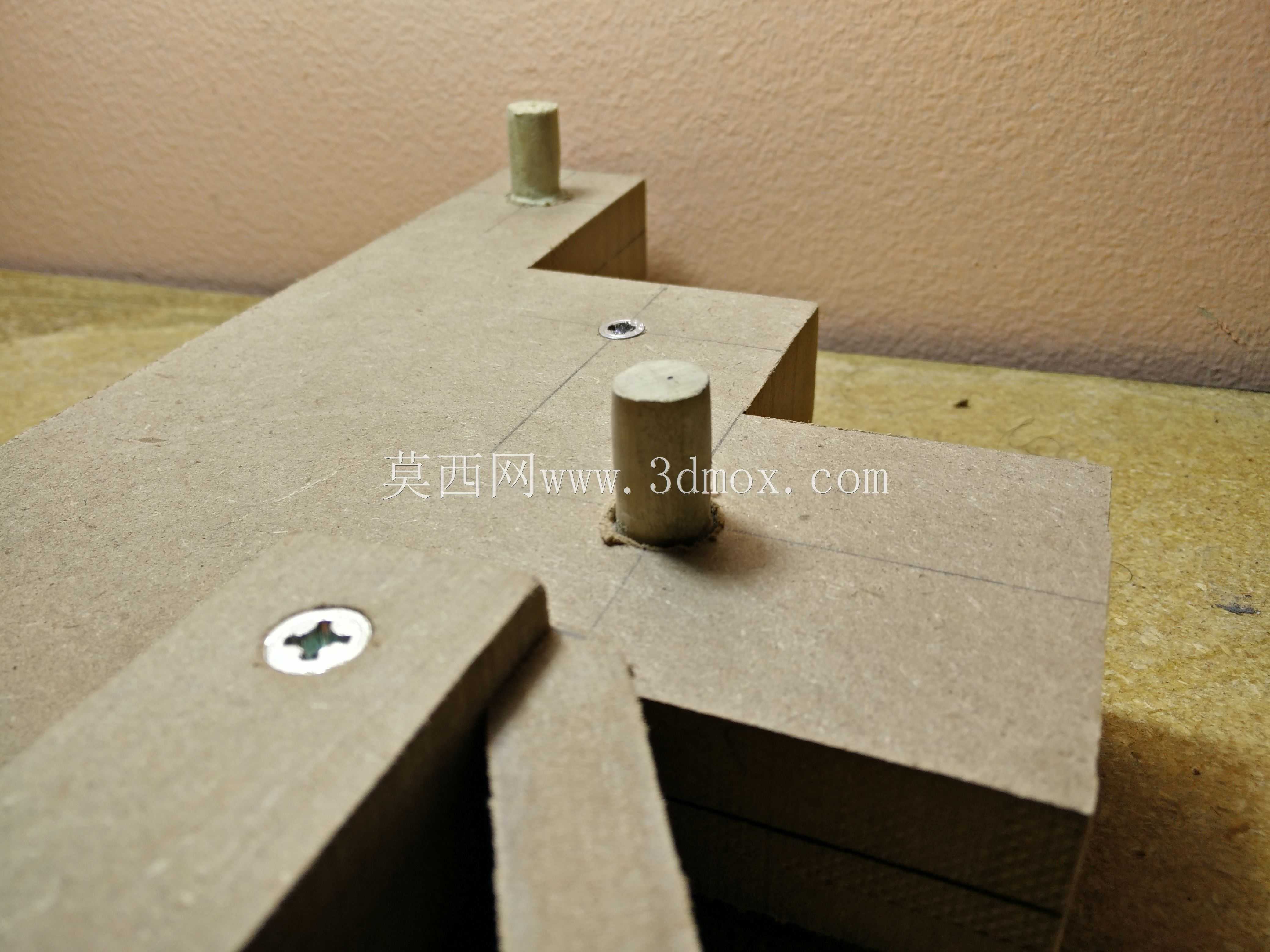

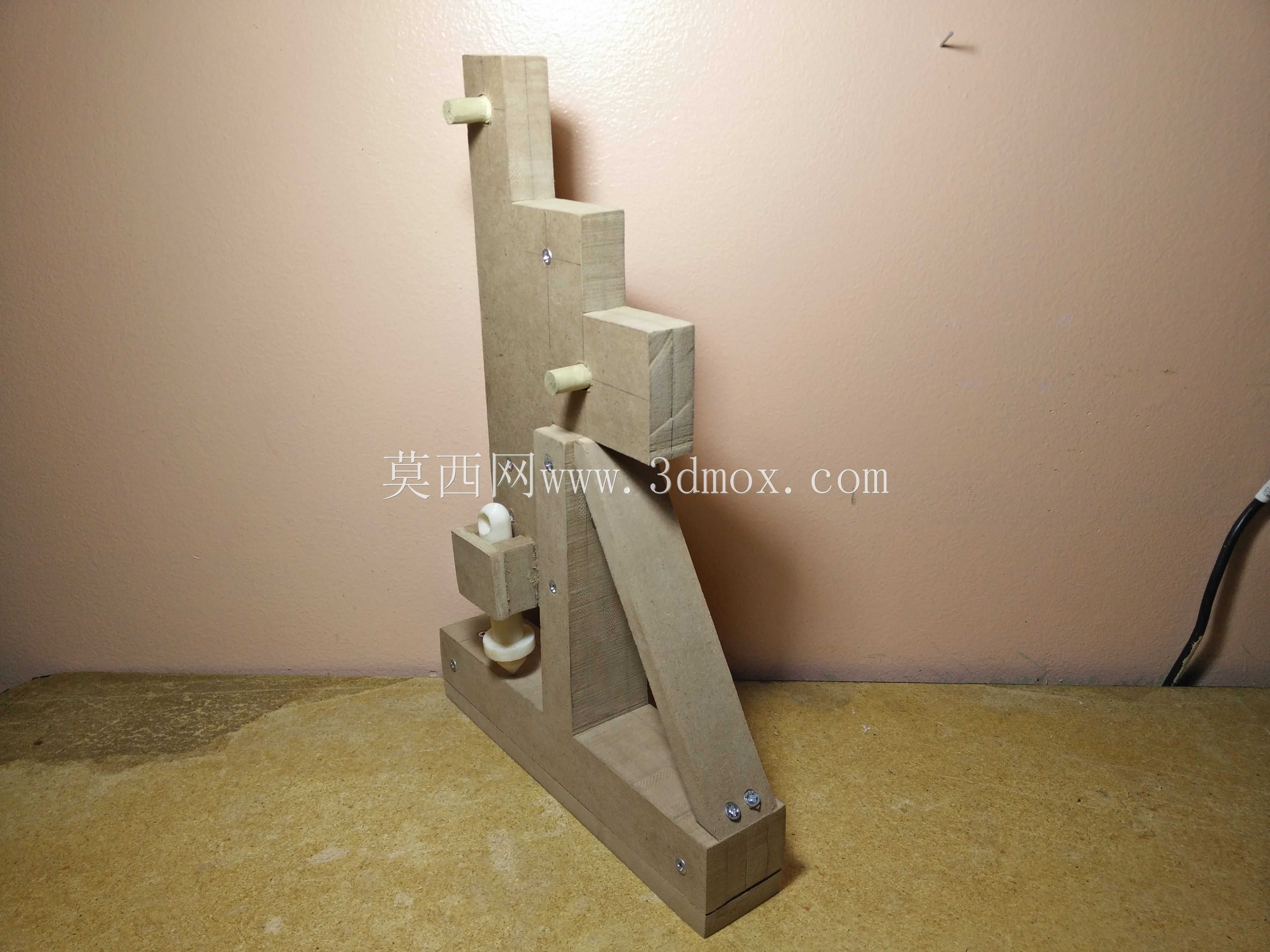

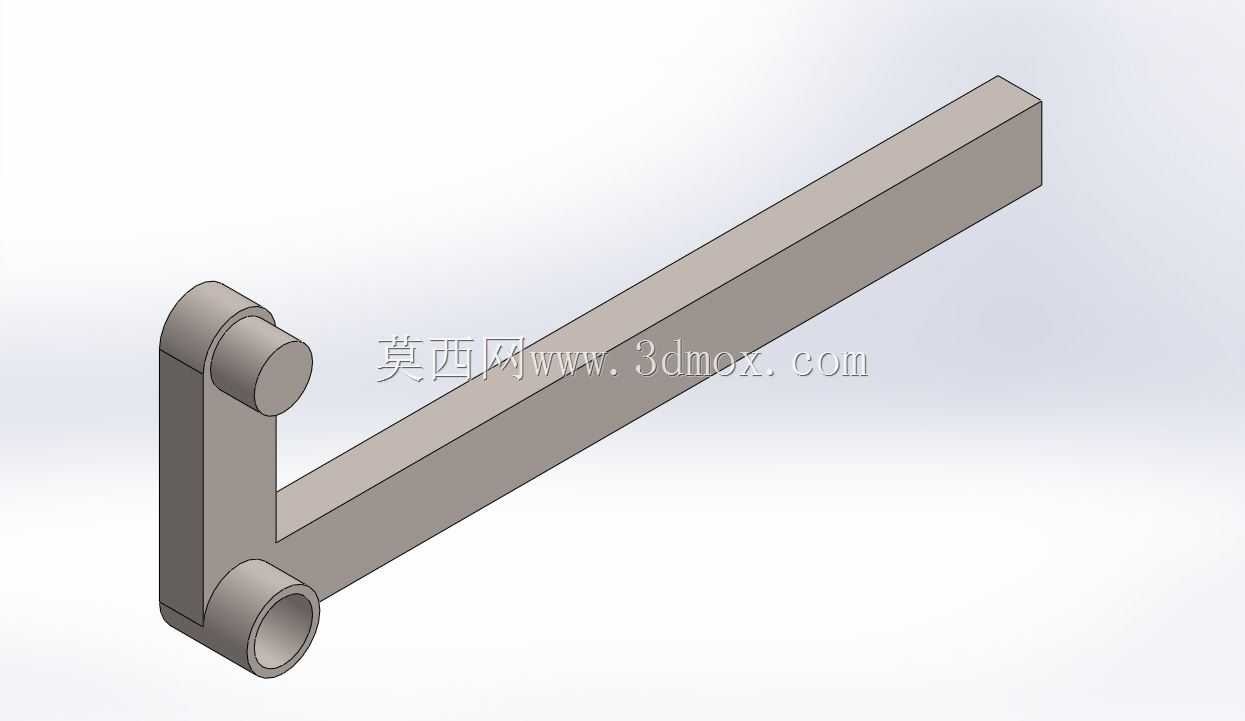

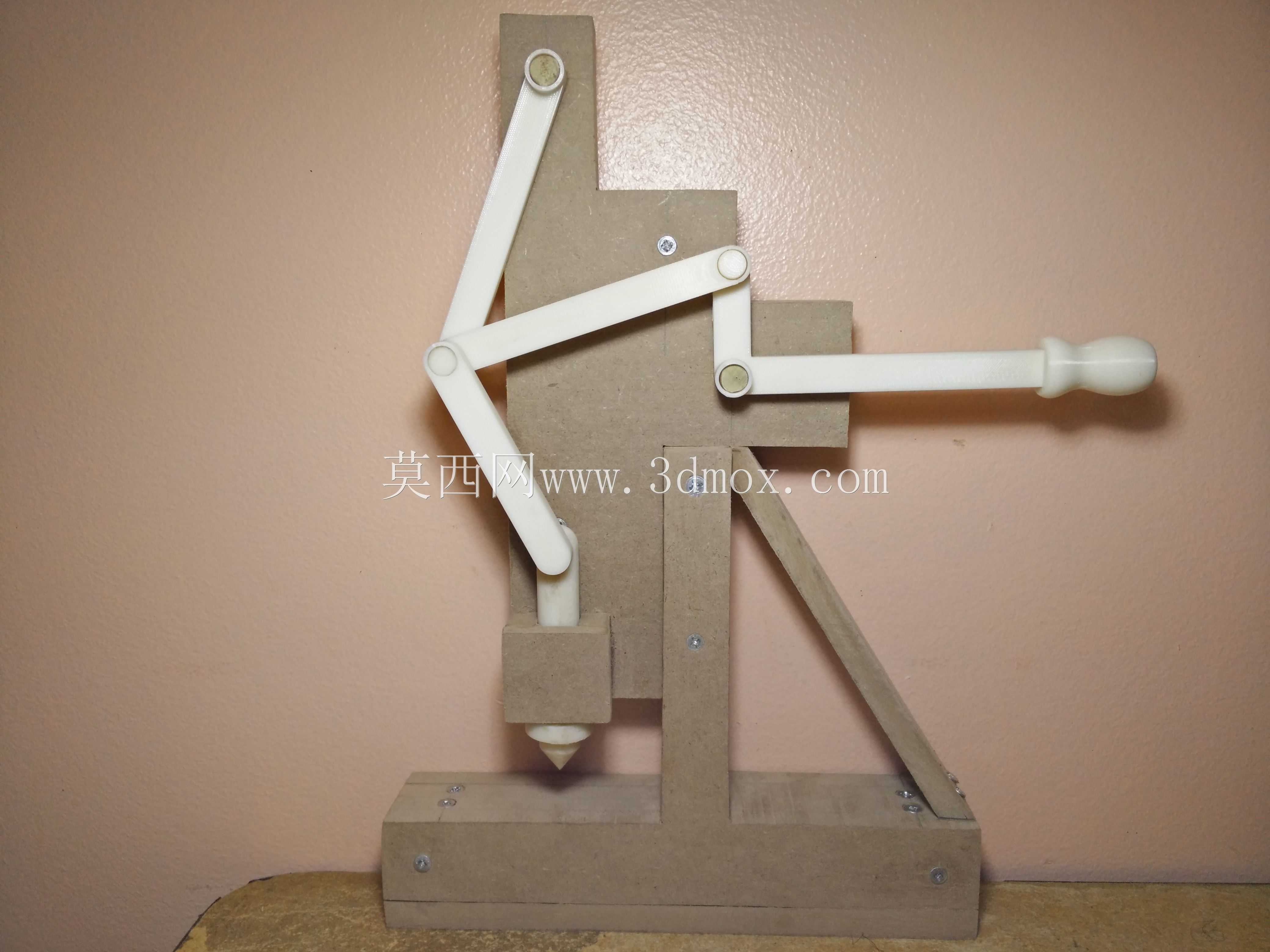

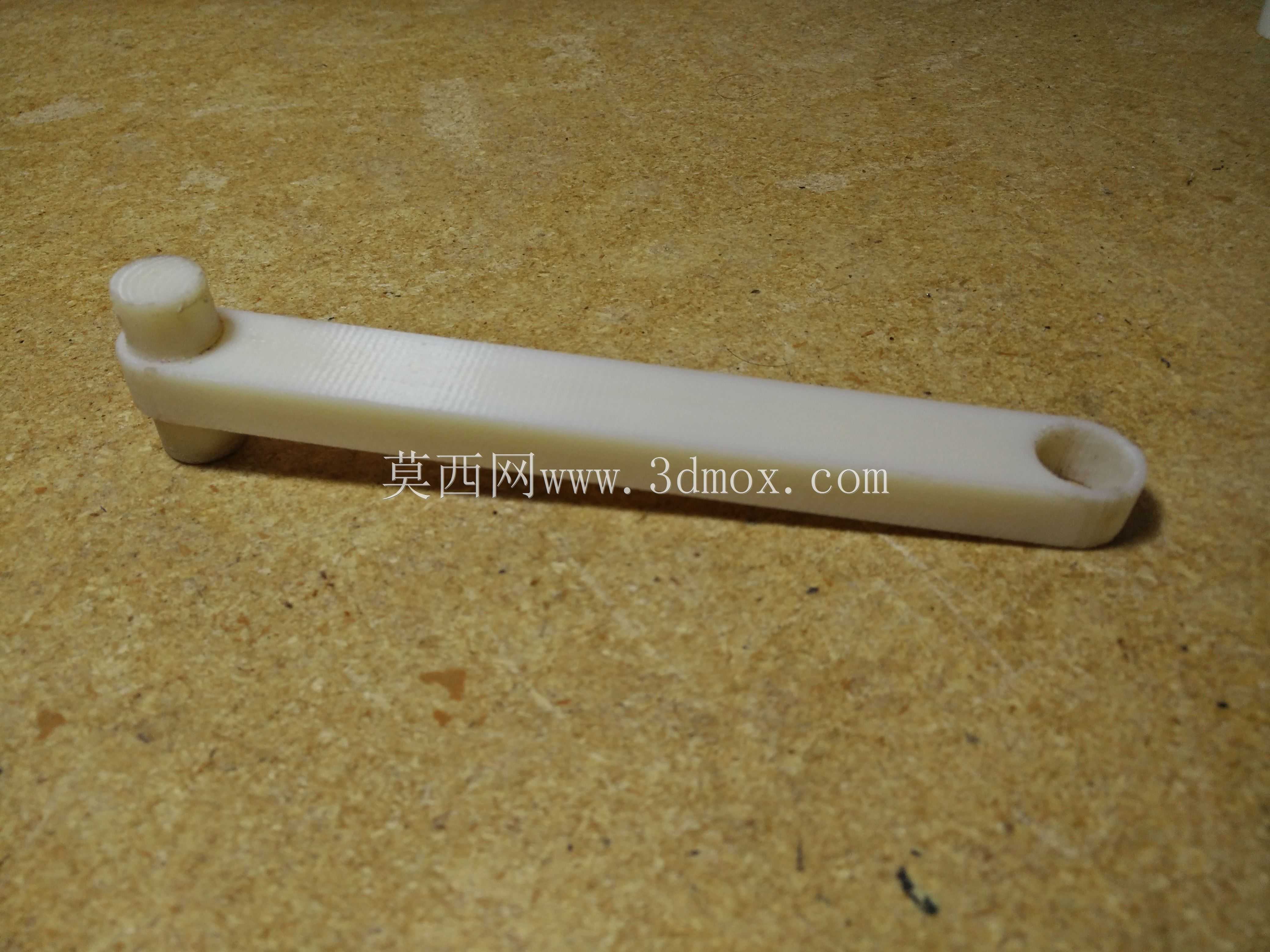

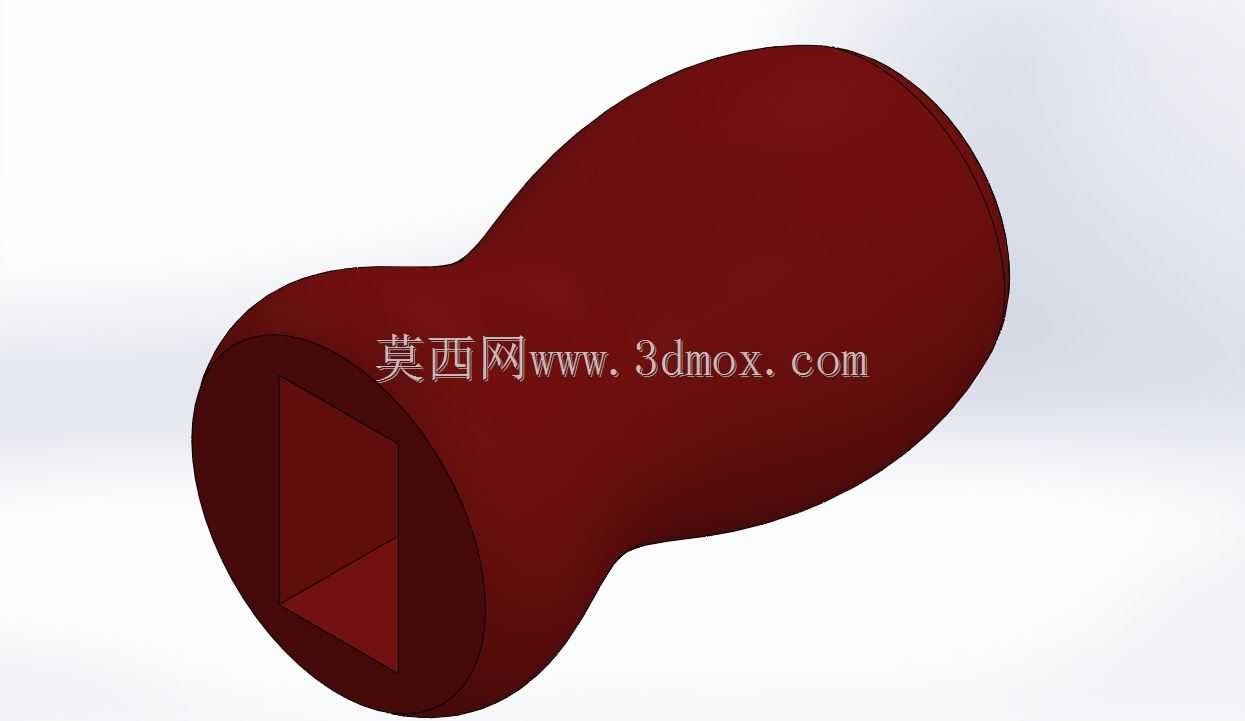

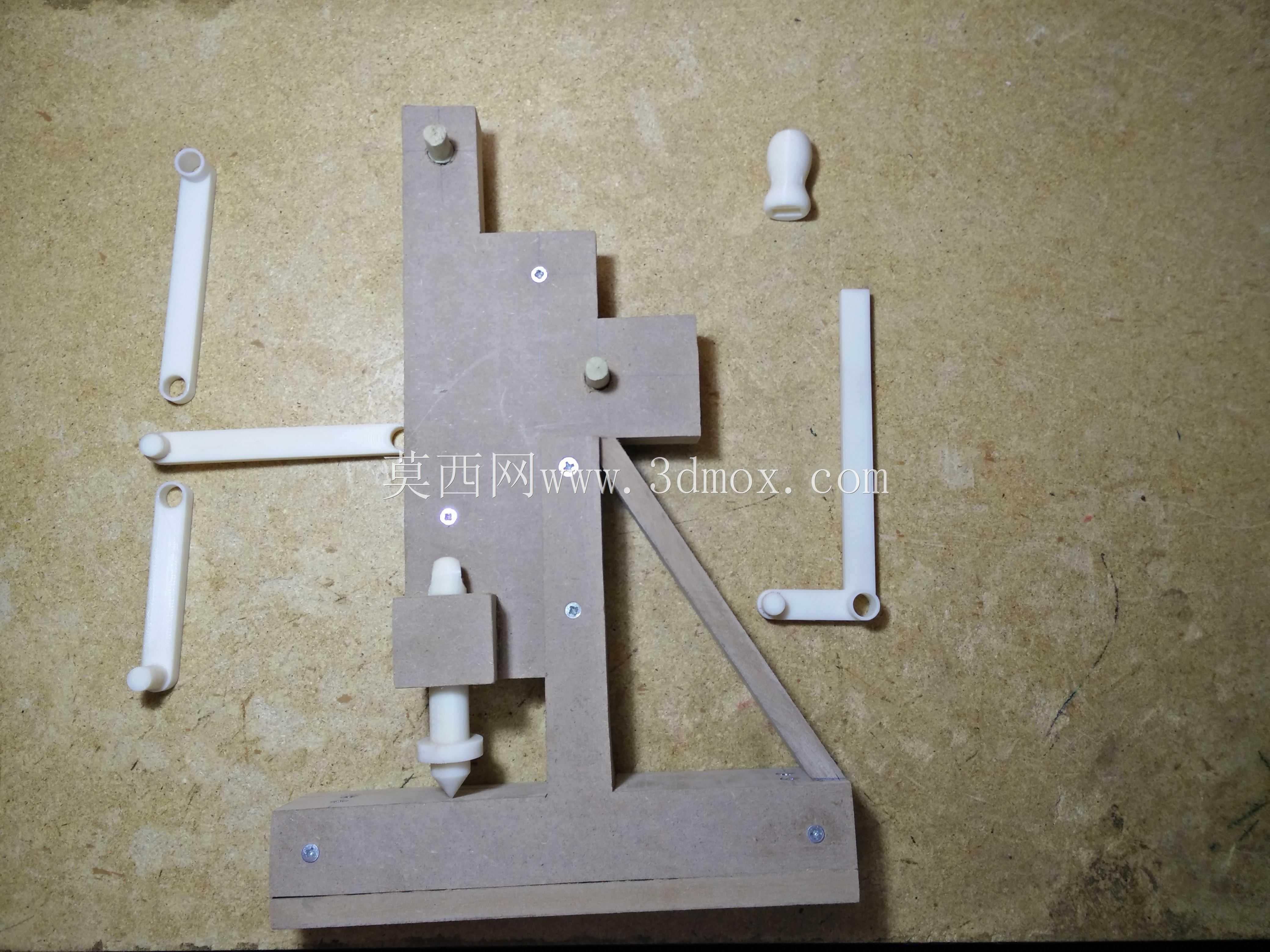

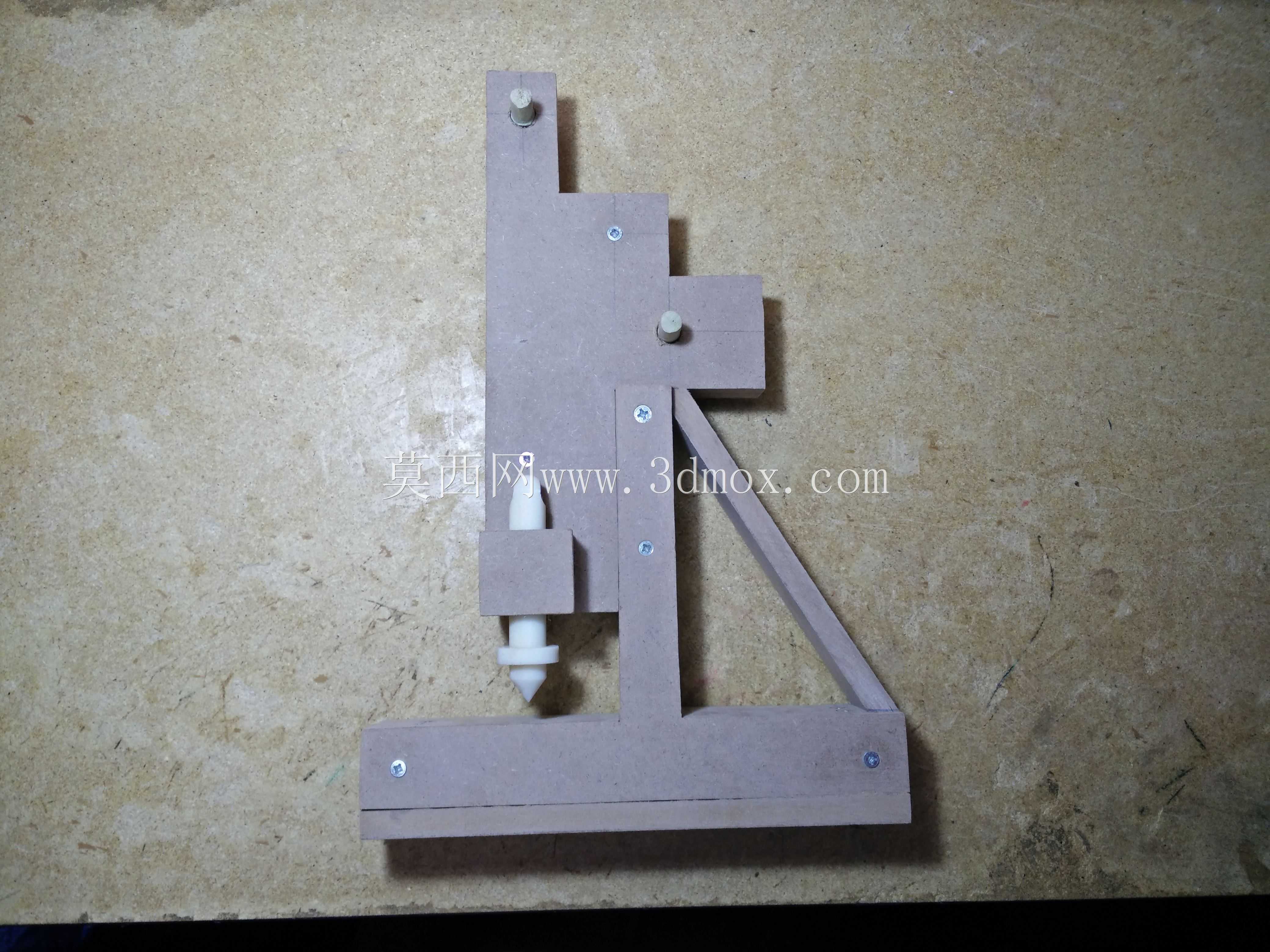

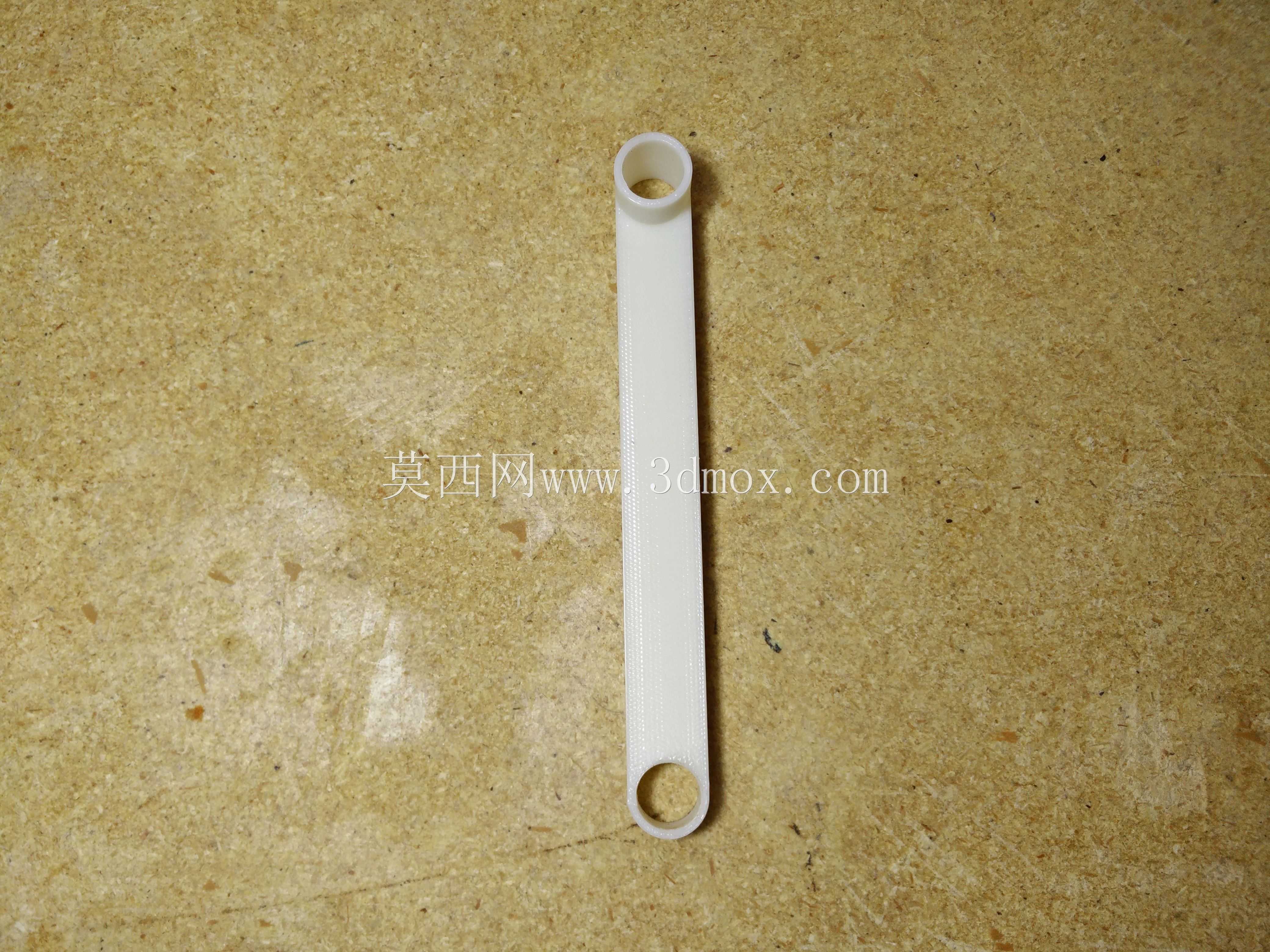

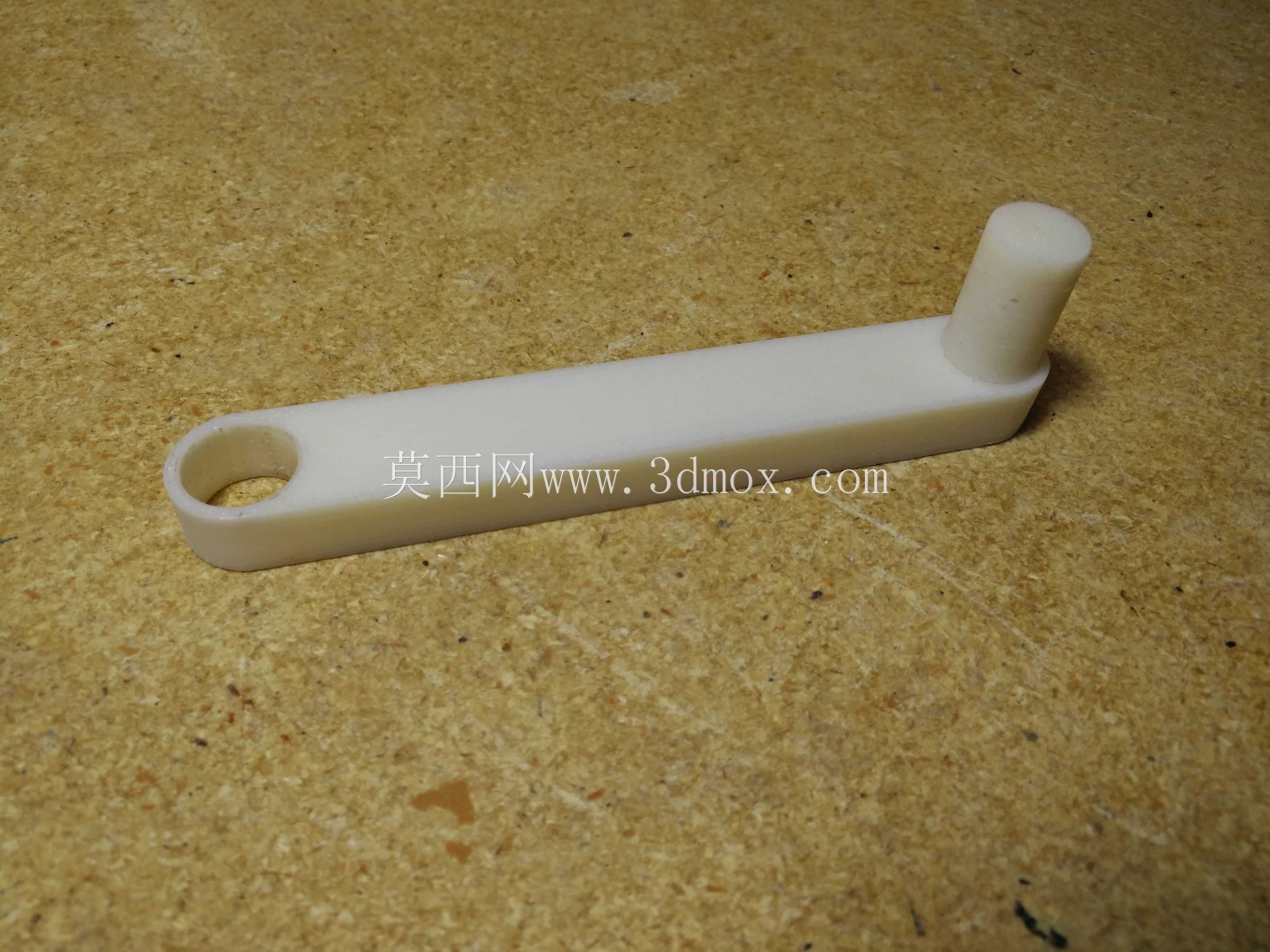

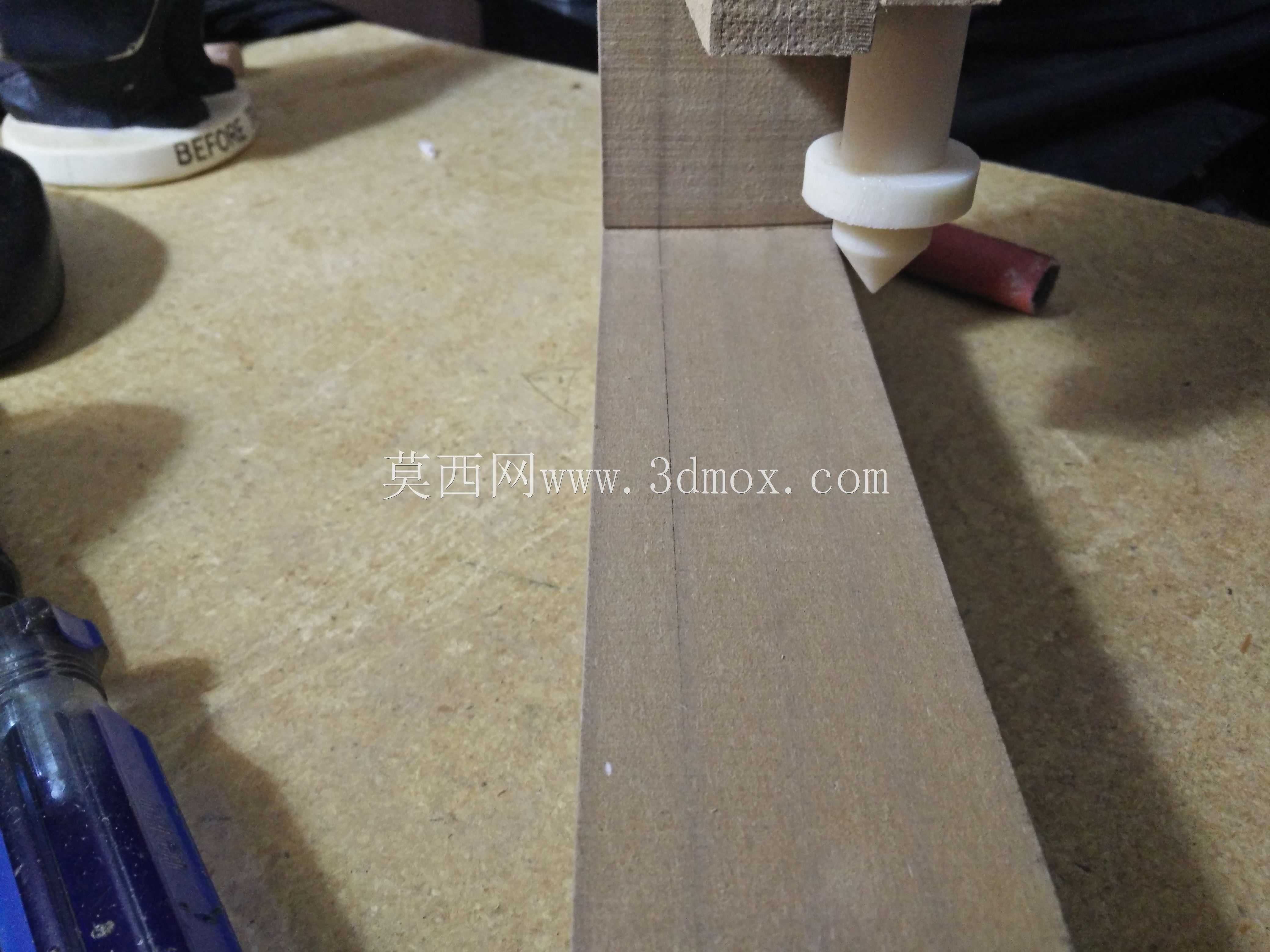

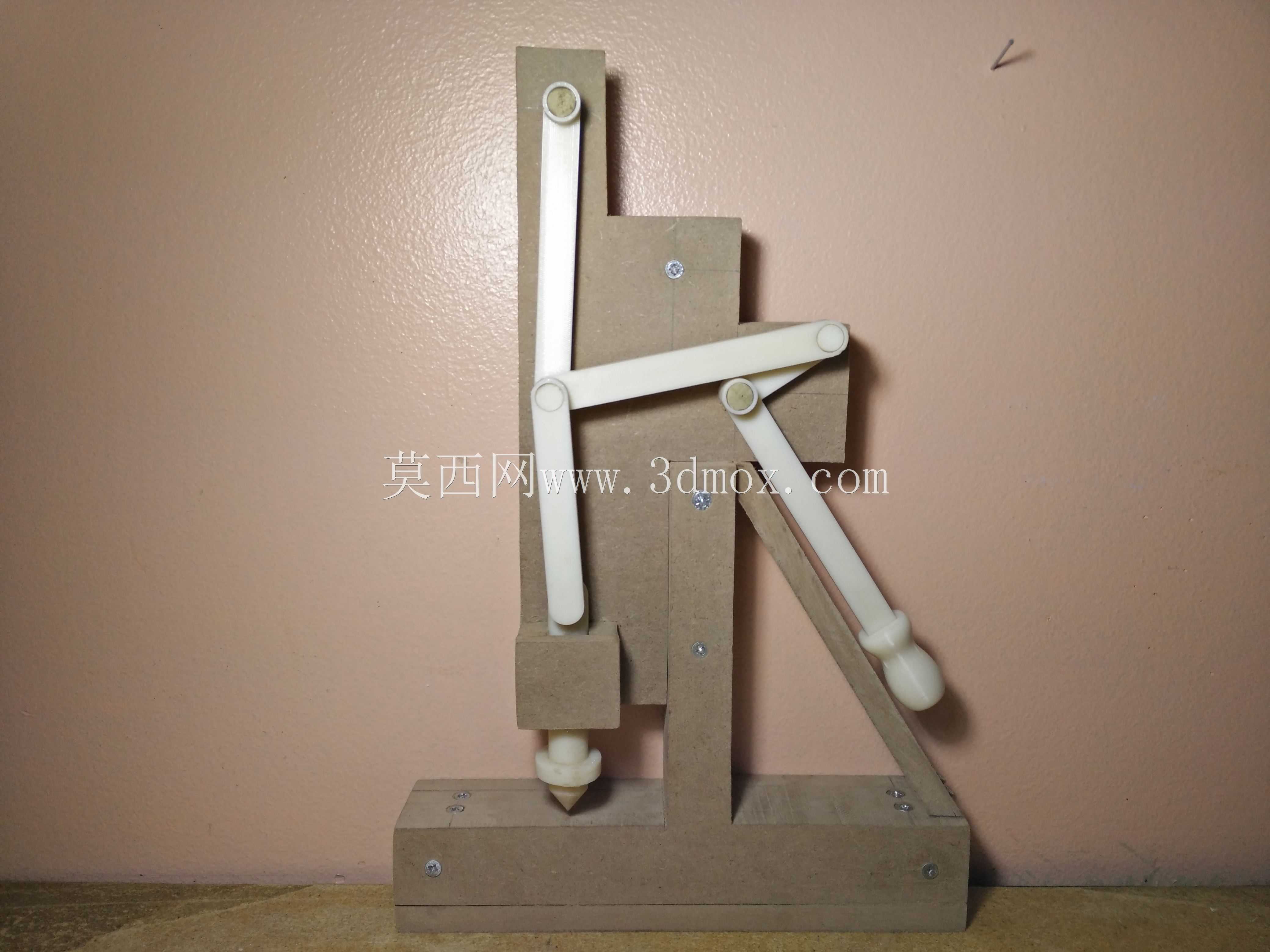

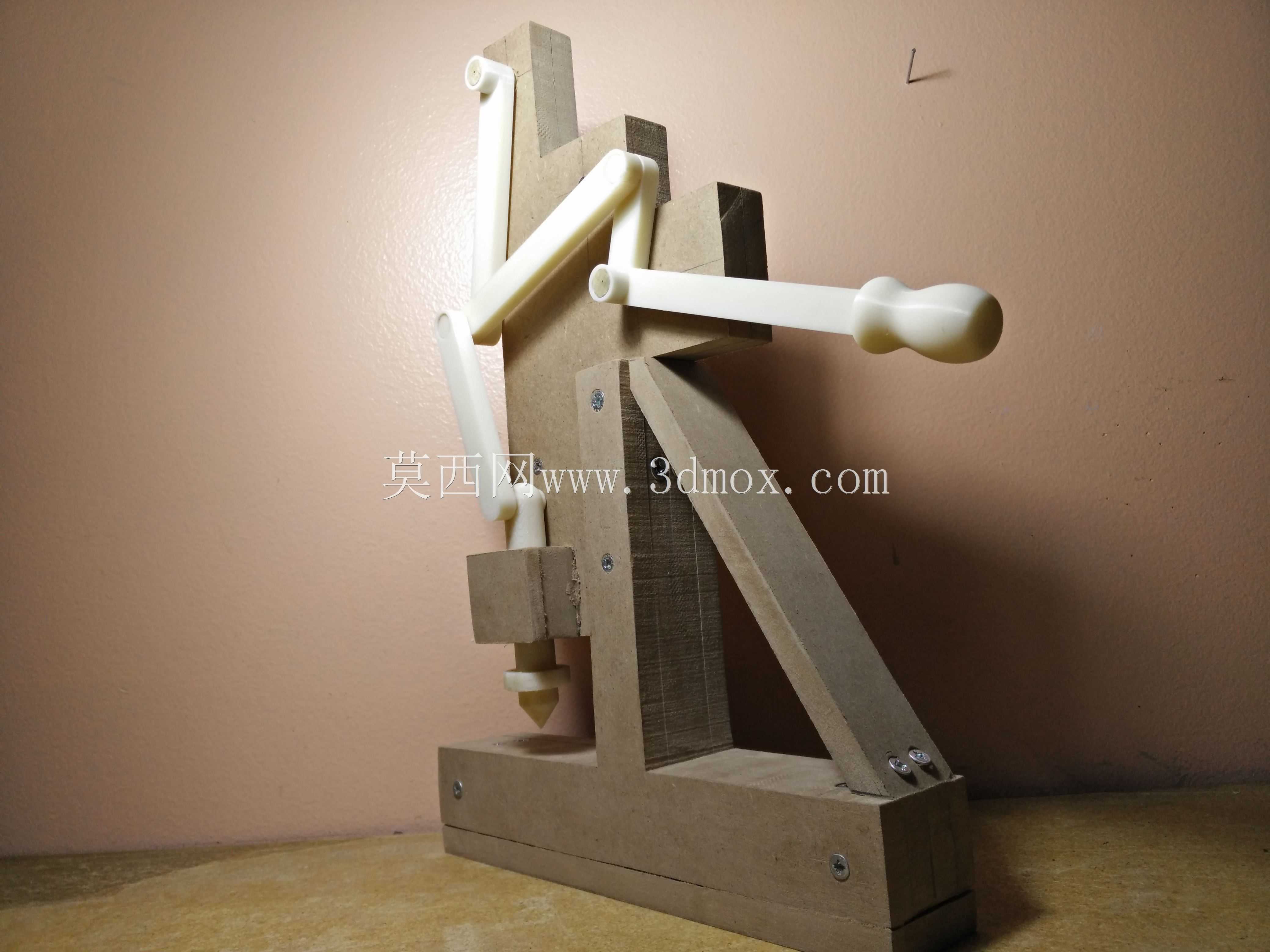

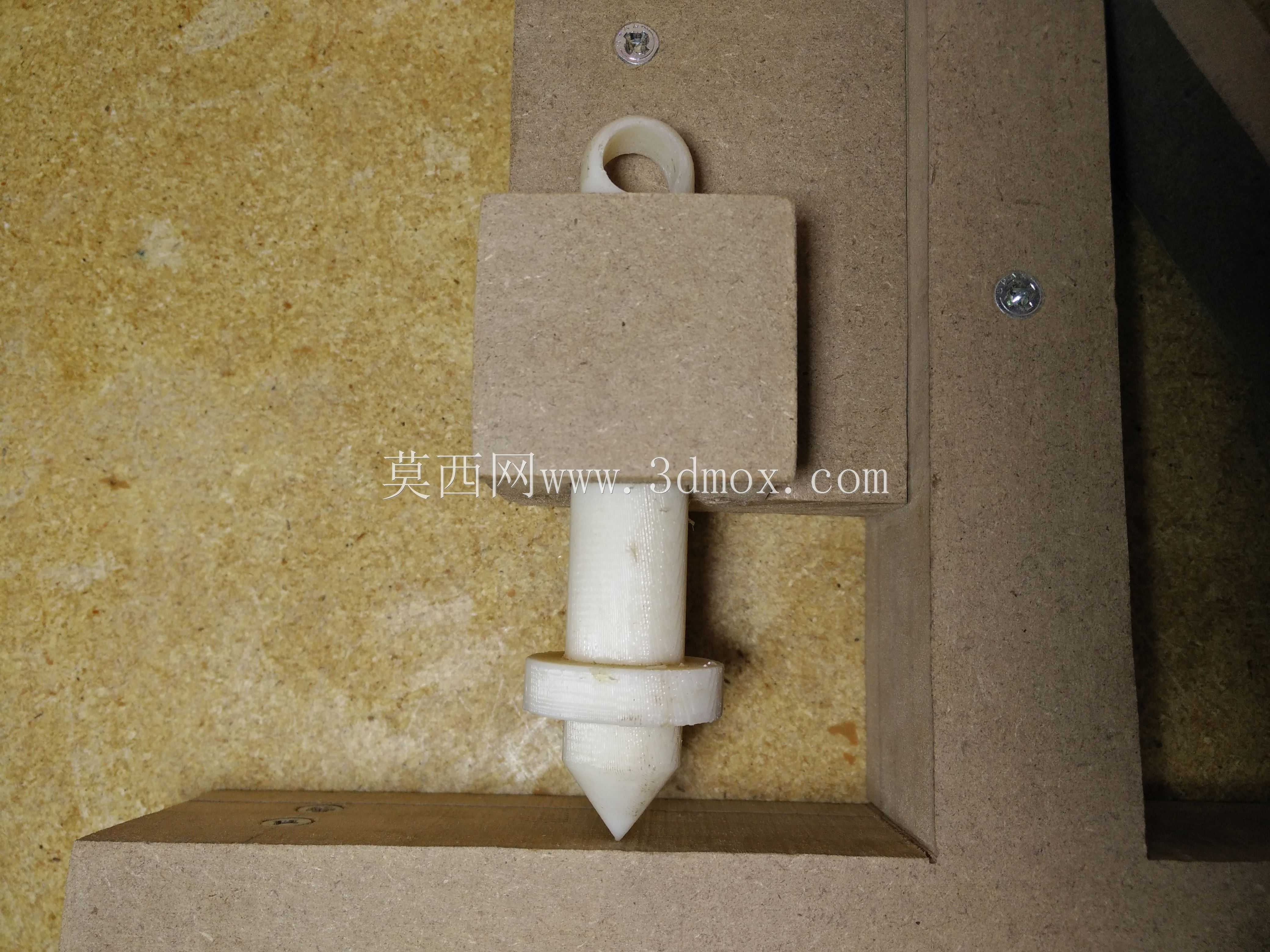

这套机构的核心定位是课堂教学场景下的机械原理演示载体，主要面向工程制图、机械基础类课程的实操认知环节，帮助学习者直观理解平面连杆机构的运动传递逻辑，拆解复合杆件在动力输入到执行端输出过程中的位移、力传递变化规律，并不承担实际生产冲压作业功能，所有结构设计都围绕教学演示的可视性、易拆装性做了针对性调整。从结构组成来看，整套装置以L型立式机架作为安装基准，底部为水平放置的矩形基座，后侧立板垂直固定在基座后侧，斜向支撑肋板连接立板中部与基座前端，形成稳定的三角支撑结构，整套机架采用板材拼接组装，所有连接位置采用标准紧固件固定，无需焊接即可完成整体装配，安装时仅需保证基座底面水平放置，预留出操作手柄的转动空间即可，整体占用空间小，可直接放置在普通实训台面上开展演示操作。动力输入侧为带握持手柄的横向转轴，转轴穿过立板上的滑动支撑座，一端连接握持手柄，另一端通过铰接点连接第一根传动连杆，传动连杆依次与竖直方向的从动摆杆、执行端压杆形成铰接配合，当操作人员摇动手柄带动输入轴做定轴转动时，多组铰接的连杆会将旋转运动转化为执行端压杆的上下往复直线运动，完整复现小型冲床类设备的执行端动作逻辑，学习者可以直接观察到每一段杆件的运动轨迹、铰接点的相对位置变化，理解死点位置、行程速比等抽象的机械原理概念。设计过程中特意将所有传动杆件外露布置，没有加装外部防护壳体，就是为了让学习者可以清晰观察每一个运动副的配合状态，所有铰接位置都采用间隙配合的销轴连接，转动过程无卡滞，手动操作即可完成完整的运动循环演示，不需要额外配置动力源。执行端的压杆头部做了仿形冲头设计，运动到下止点时刚好接近基座上的模拟工作台面，可以直观展示冲压动作的行程范围，学习者可以通过调整不同铰接点的安装位置，观察执行端行程、输出力的变化规律，加深对连杆机构参数设计的理解。整套机构的杆件外形都做了简化处理，没有复杂的曲面造型，方便学习者在建模练习时快速完成草图绘制、特征建模、装配配合以及运动仿真的全流程操作，匹配入门阶段的三维建模练习难度，同时又完整覆盖了连杆机构设计的核心知识点，既可以作为课堂演示的实物教具，也可以作为三维建模、运动仿真练习的实训案例，帮助学习者把机械原理的理论知识和三维建模、装配验证的实操技能结合起来，建立从机构原理到三维设计再到实物验证的完整认知逻辑。
