风扇壳体金属卷轴结构设计

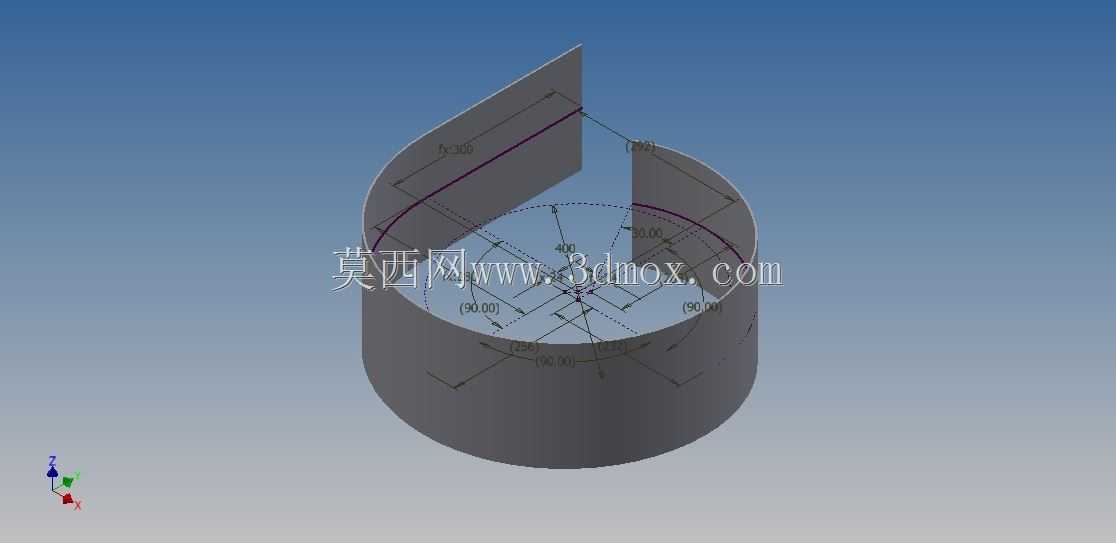

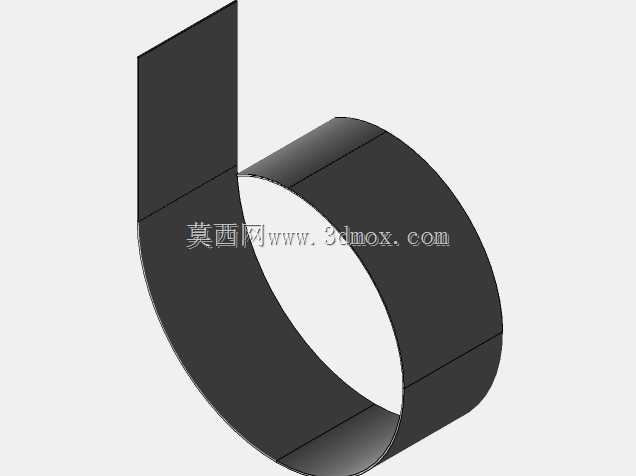

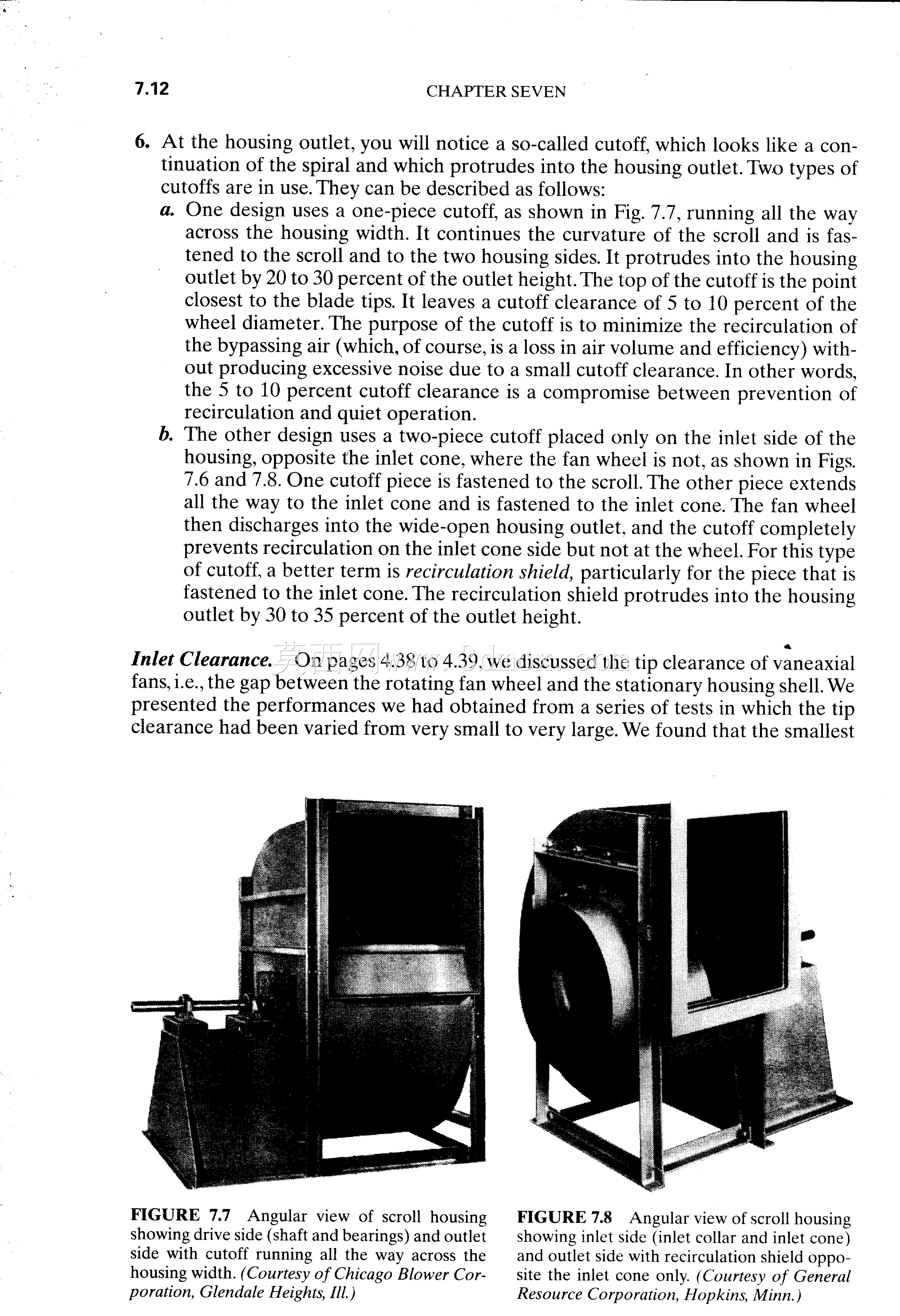

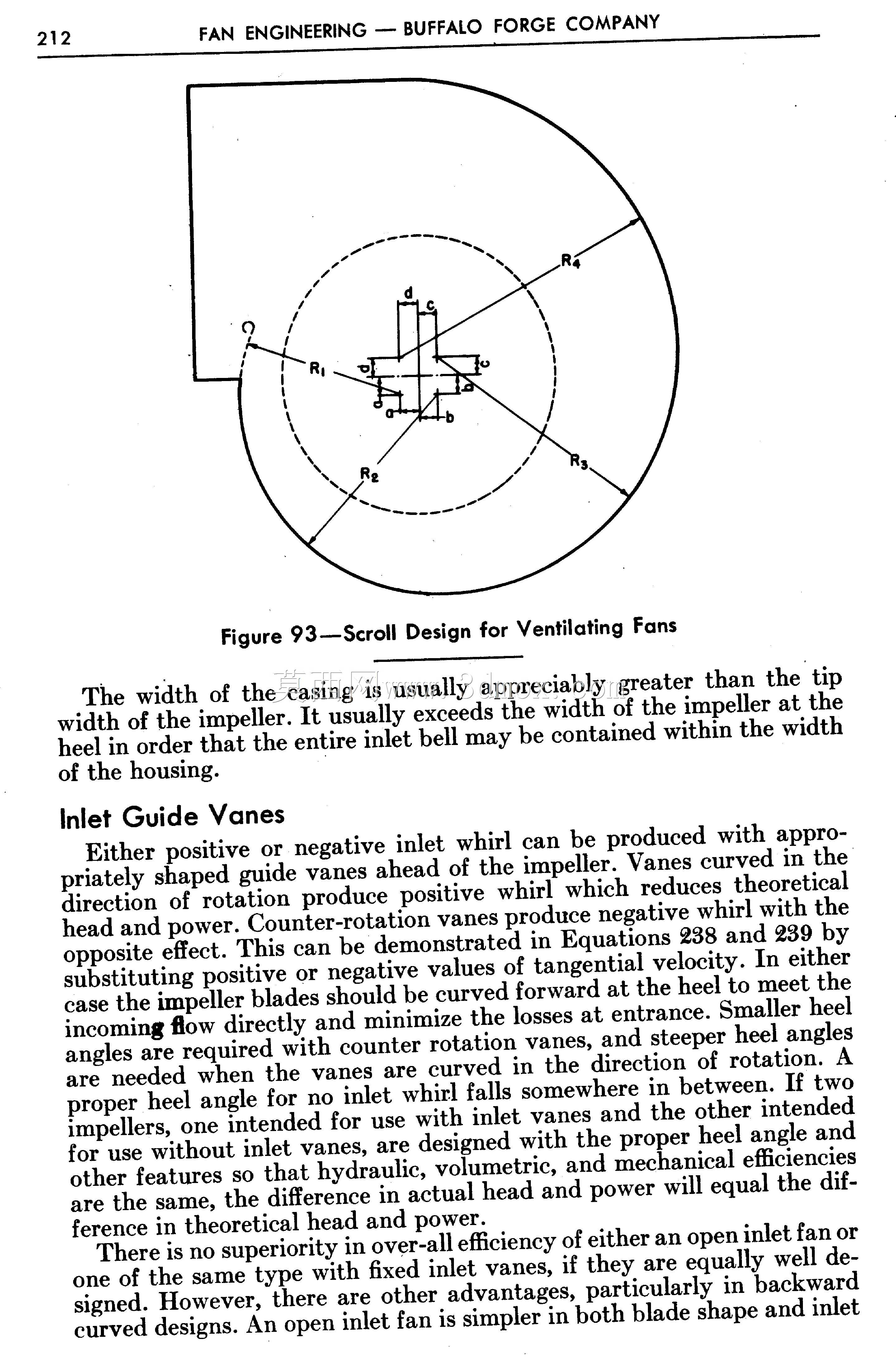

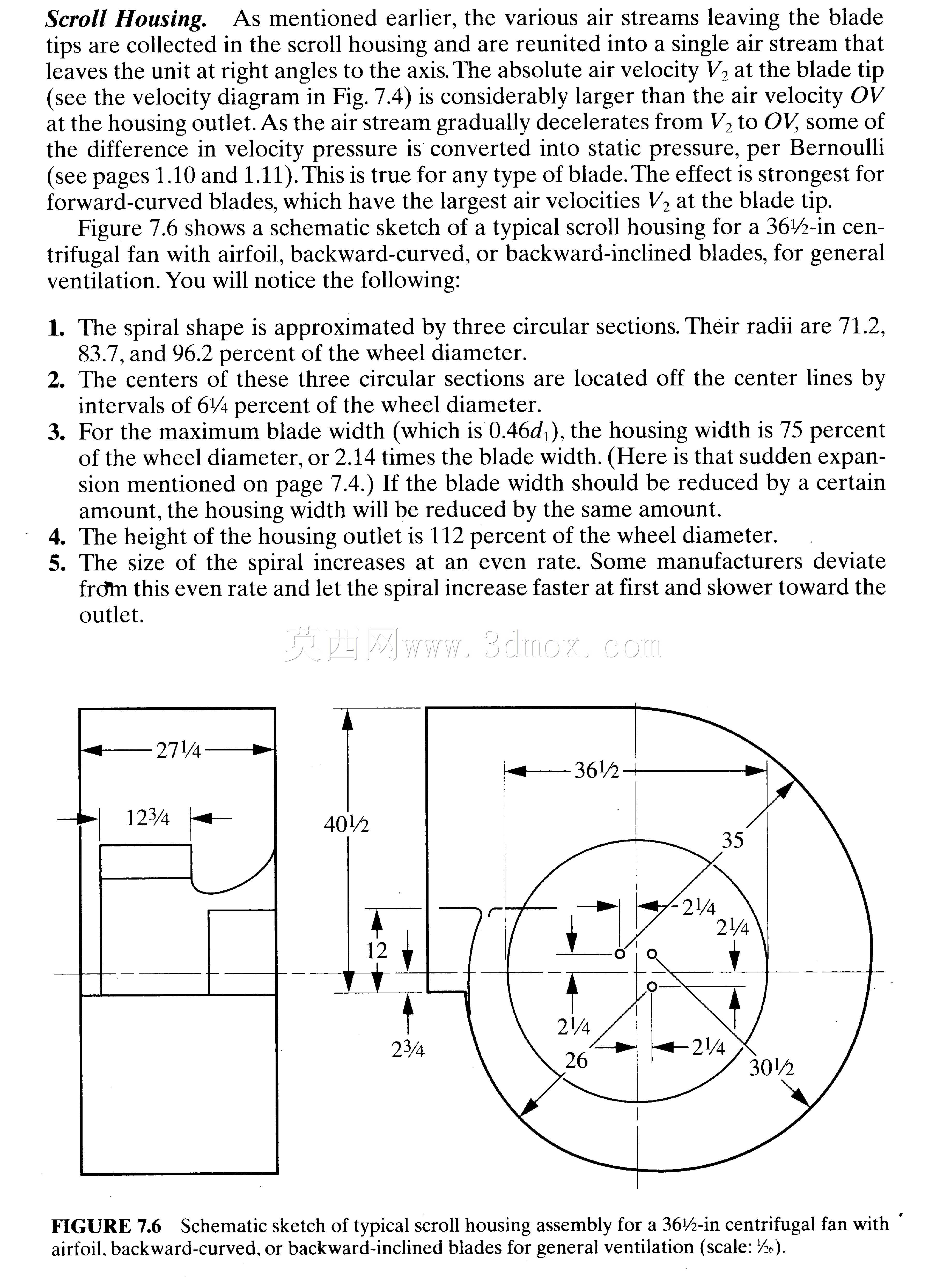

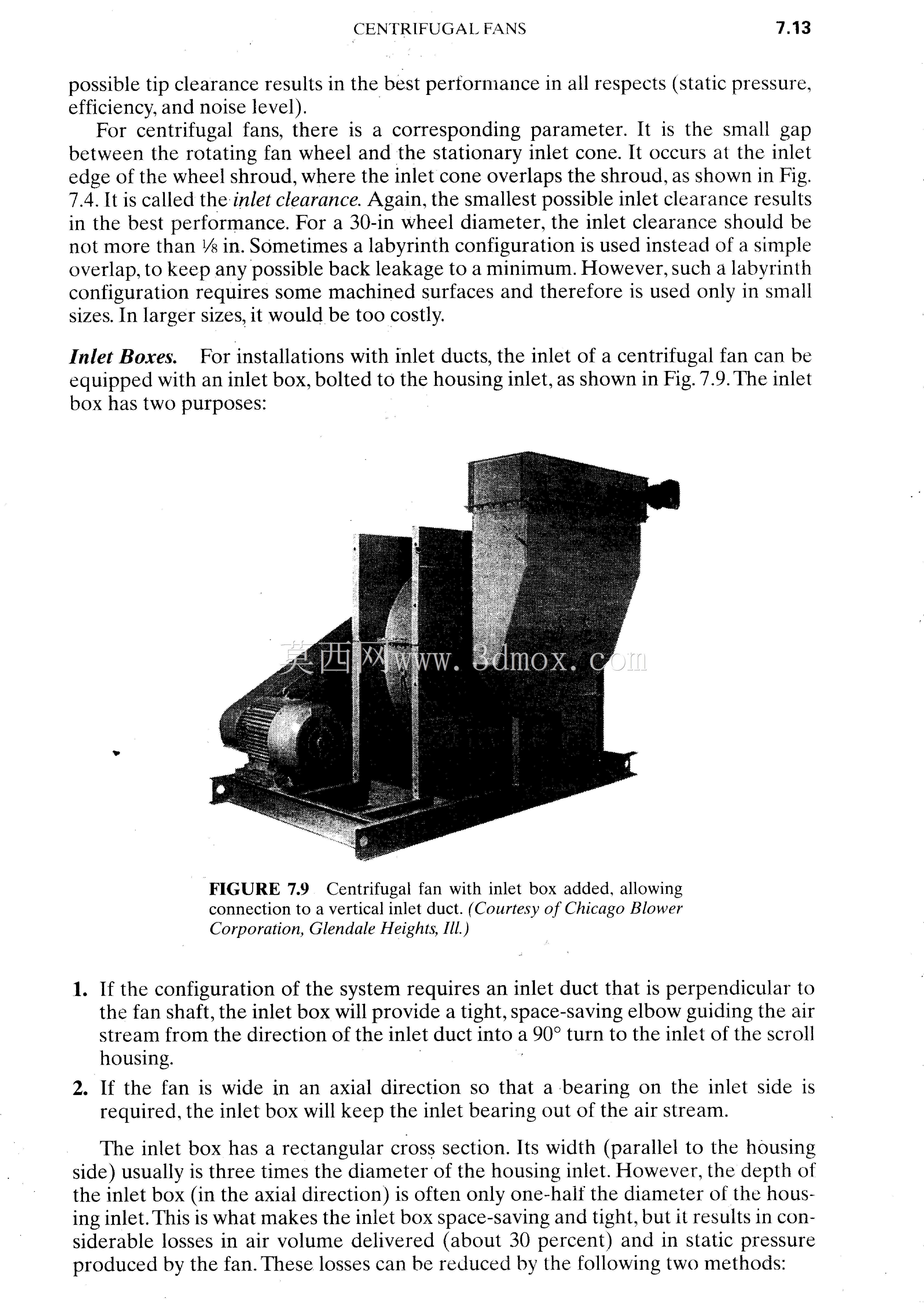

该卷轴构件是离心式风扇外壳的核心组成部分，主要应用于工业散热风机、商用通风设备、小型机组冷却系统的风道构建环节，承担围合风腔、引导气流走向、衔接端盖法兰的核心作用，直接影响风扇的送风效率与运行噪音水平。从结构设计逻辑来看，该构件采用薄金属板卷制成型工艺，主体为半开放圆柱曲面结构，预留的平直折边用于对接法兰安装面，曲面弧度严格匹配风扇叶轮的旋转外径，曲面与叶轮外缘的间隙控制在合理区间，既避免叶轮运转时与壳体发生剐蹭，又能减少间隙漏风导致的风压损失。设计过程中首先确定了风腔的有效通流截面尺寸，根据目标风量参数反推圆柱段的内径取值，再结合叶轮的轴向宽度确定卷轴的轴向高度，平直段的延伸长度则匹配法兰安装孔的排布间距，确保安装时螺栓有足够的操作空间，不会与卷制曲面产生干涉。构件的卷制接缝处做了贴合边设计，后续可通过焊接、铆接或者咬边工艺完成密封，避免接缝处漏风产生紊流噪音。从安装边界来看，该卷轴的上下端面需要与风扇的两侧端盖配合，端面的平面度公差需要控制在钣金加工可实现的范围内，平直折边上的安装孔位与端盖法兰孔位一一对应，装配时可通过定位销先完成预定位，再锁紧固定螺栓，保证整体风腔的同轴度，避免叶轮旋转时出现动平衡偏差。这类卷制壳体相比铸造成型的外壳，重量更轻，加工周期更短，适合中小批量的通风设备生产场景，曲面的弧度一致性是加工过程中的核心管控点，弧度偏差过大会导致局部间隙不均，不仅影响气动性能，还可能在高速气流冲刷下产生异常振动。设计时还考虑了钣金折弯的回弹特性，在卷制工序的参数设置上预留了回弹补偿量，确保成型后的曲面尺寸符合设计要求，平直段与曲面的过渡圆角也做了圆滑处理，避免应力集中导致构件在长期振动环境下出现开裂问题。
