气动管路用6mm十字快插接头结构

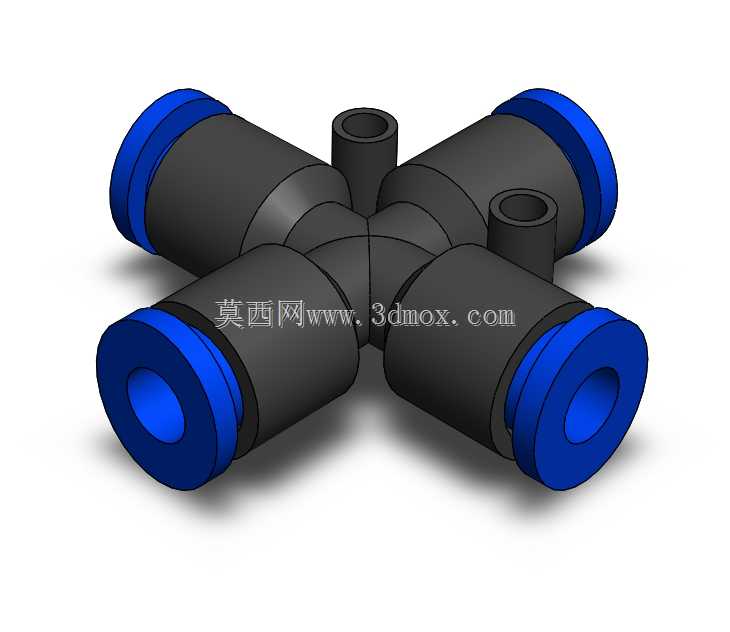

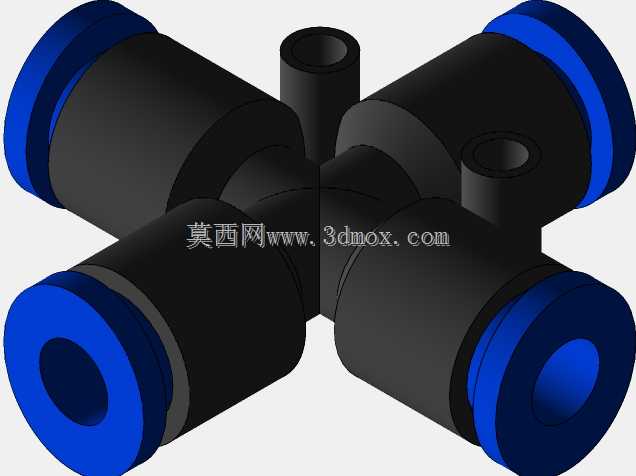

这款十字型五通接头主要面向气动控制回路的管路布设场景，在自动化生产线的气路排布、小型气动设备的气源分流、工装夹具的气路连接场景中都有广泛应用，能够实现单路进气向四个垂直方向的气路分流，或是多方向气路的汇流导通，省去了多组直通、弯头接头拼接的繁琐步骤，大幅压缩气路装配的空间占用。接头主体采用等径十字交叉的内部流道设计，四个水平方向的接口规格统一为6mm外径气管适配尺寸，顶部额外设置两个小规格的辅助气口，可用于接装气压检测传感器、微型泄压支路或是小流量控制气路，无需在主气路上额外开孔加装三通，减少了气路的潜在泄漏点。从结构设计逻辑来看，接头主体的交叉过渡位置做了圆弧导流处理，避免直角流道带来的气压损耗与紊流问题，降低压缩空气在接头位置的压力降，保证各支路气压的稳定性；接口位置采用快插式结构设计，内部嵌套环形密封胶圈与卡簧结构，气管插入后卡簧自动卡紧气管外壁，密封胶圈贴合气管外壁实现径向密封，无需额外缠绕生料带或是加装密封垫，插装后即可导通气路，拆卸时只需按压接口端部的释放环即可拔出气管，重复插拔的密封性能不会出现明显衰减。外形尺寸上，四个水平接口的中心处于同一平面，两两对向接口的中心距保持一致，安装时可根据管路走向选择任意方向作为进气端，其余接口作为出气端，没有强制的进出气方向限制，安装边界灵活，既可以直接串联在气路中段，也可以通过支架固定在设备安装板上作为气路分路节点使用。接头外部的蓝色端盖为快插结构的释放按压部位，采用防滑的台阶式设计，手动按压时受力均匀，不会出现打滑问题，主体部分的圆柱形结构方便使用扳手辅助拧紧固定，在狭小的设备内部空间布设气路时，能够适配紧凑的安装间距，不会与周边的电气元件、结构件产生干涉。在实际选型使用中，这款接头适配常规的PU、PE材质气动软管，工作气压覆盖常规气动系统的0-1MPa压力范围，能够满足绝大多数工业气动设备的气路连接需求，相比多接头拼接的分路结构，整体的密封可靠性更高，装配效率提升明显，也便于后期的气路维护与改线作业。
