12V9Ah铅酸启动蓄电池三维结构设计

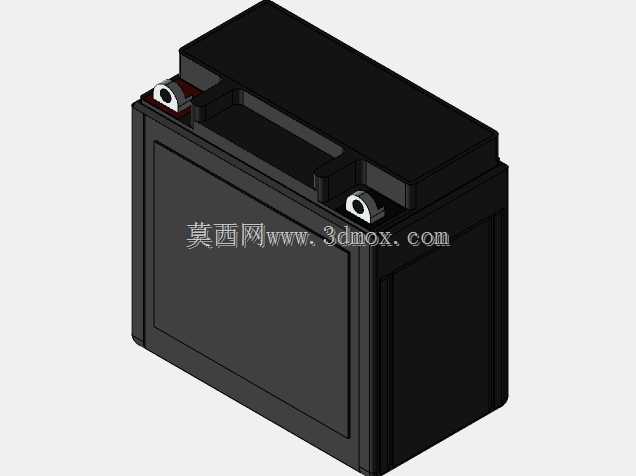

　　这款12V9Ah铅酸蓄电池的三维建模，完全围绕小排量燃油车型、小型通用动力设备的启动供电需求展开，建模过程中没有做多余的艺术化修饰，所有结构都对应实际量产产品的装配逻辑与使用边界。先从实际应用场景来说，这类容量的铅酸蓄电池，最常配套在125cc及以下排量的跨骑、弯梁摩托车上，也会作为小型汽油发电机组、园林机械、便携应急电源的储能核心，日常工况下既要承担启动瞬间大电流放电的需求，也要在设备怠速运转时承接发电机的浮充电流，同时为车灯、信号模块、车载小功率用电部件提供稳定的低压供电。建模时最先敲定的是外壳的安装边界，这类电池的安装槽位在不同配套设备上的公差余量普遍很小，所以外壳长宽高严格对应量产产品的实际尺寸，

　　底部做了适配通用安装压条的卡位凸台，侧面预留了和设备电池仓定位筋匹配的凹槽，避免装车后出现晃动移位的问题。外壳顶部的提手结构没有做简化处理，实际使用中这个提手要承担整组电池的全部重量，所以建模时还原了提手和上盖的铰接间隙，以及提手放倒后和上盖平面完全齐平的结构，不会因为提手凸起影响电池仓盖的闭合。上盖的两个接线端子是建模时重点还原的部分，正极端子做了直径更大的凸台标识，和负极端子形成明确的视觉区分，避免安装时接反正负极烧坏车载电器，端子的内螺纹深度、接线片的压接平面都按照实际紧固件的装配尺寸做了匹配，还原了端子周边的密封胶圈结构，对应实际产品中防止电解液渗漏、隔绝外界水汽进入的密封设计。电池正面的标签区域，

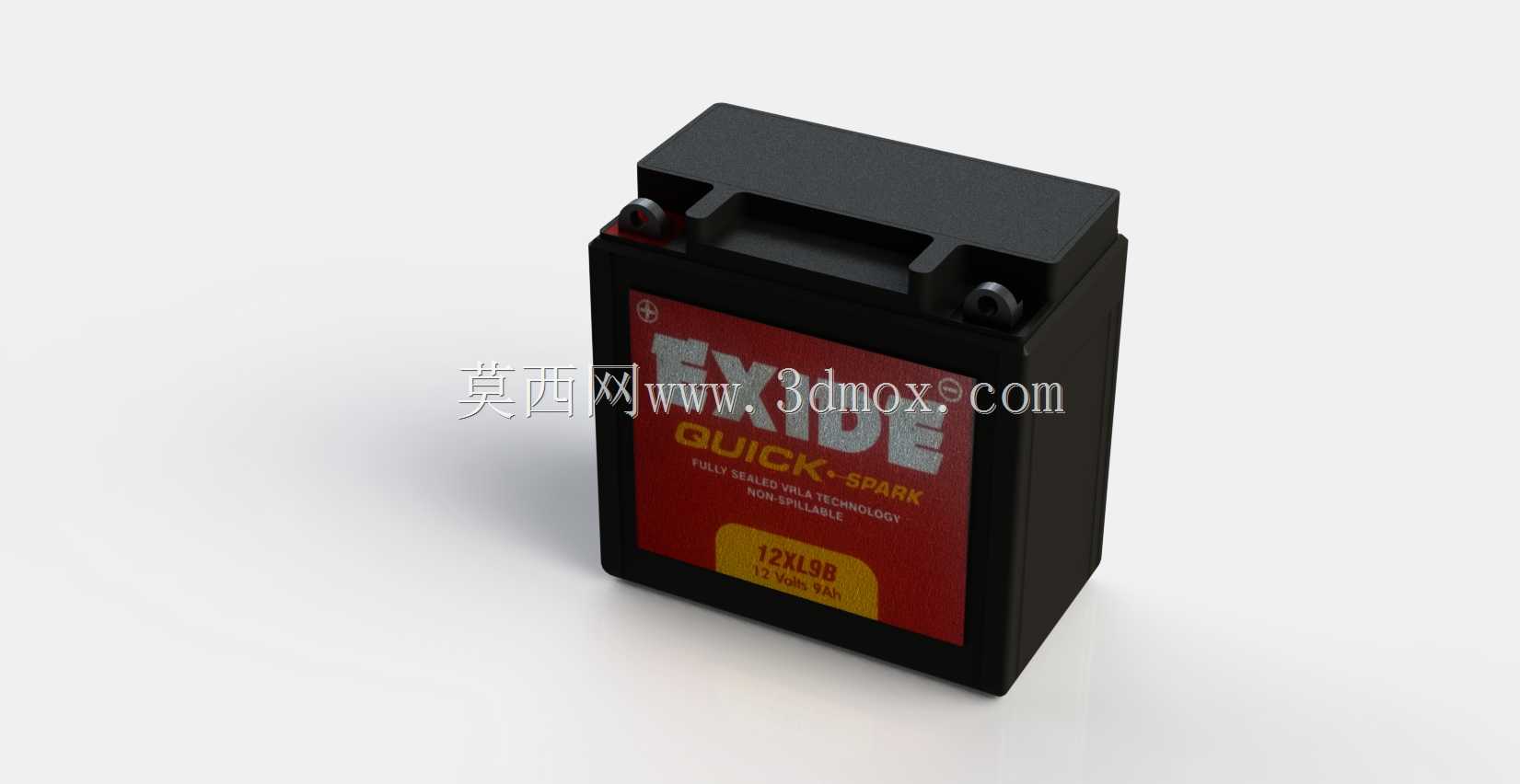

　　建模时还原了标签的粘贴凹槽，标签上的参数标识位置和实际产品一致，方便使用者快速识别电池的额定电压、容量、冷启动电流等核心参数。从内部结构的设计逻辑来说，虽然外观模型看不到内部极群，但建模时外壳的内部壁厚、极群的安装预留空间都按照实际铅酸电池的结构做了对应，外壳内部的加强筋位置刚好卡在极群的外侧，避免车辆行驶过程中极群在壳体内晃动造成极板短路，上盖内侧的排气道结构也做了还原，对应电池充放电过程中排出内部气体、同时防止电解液溢出的功能。实际选型配套时，这类电池的安装尺寸是首要考量因素，很多老旧车型的电池仓是固定尺寸，没有多余的调整空间，建模时严格还原的外形尺寸可以直接给设备改装、配件替换的从业者做尺寸匹配参考，

　　不用再反复测量实物的安装孔位、边界尺寸。接线端子的位置和高度也完全对应通用线束的长度余量，不会出现端子过高顶到电池仓盖、或者位置偏移导致接线片无法固定的问题。不同于大容量车用蓄电池，这类小容量铅酸电池的外壳壁厚控制得更严格，既要保证足够的结构强度承受日常使用中的颠簸震动，也要尽可能控制整体重量，建模时外壳的壁厚均匀性做了对应，边角位置的圆角过渡既避免了应力集中造成的外壳开裂，也对应实际注塑生产时的工艺要求，不会出现壁厚不均导致的注塑缺陷。顶部的注液盖结构也做了还原，六个独立的注液盖对应内部六个单格电池，每个注液盖的透气孔位置都和上盖的排气道连通，日常维护时可以单独打开检查每个单格的电解液液位，不需要拆开整个上盖。在做装配干涉检查的时候，特意模拟了电池装入标准摩托车电池仓的全过程，确认底部卡位、侧面定位筋、顶部压条固定位都没有干涉，接线端子和周边线束、车架金属部件的安全间隙也符合低压电器的安全要求，不会因为车辆震动导致接线端子和金属部件接触造成短路。很多新手建模时容易忽略电池底部的缓震垫安装槽，这个模型里还原了底部粘贴橡胶缓震垫的凹槽位置，实际装车时缓震垫可以过滤行驶过程中的震动，减少极群受到的冲击，延长电池的使用寿命。
