流线型曲面货船船体外形结构设计

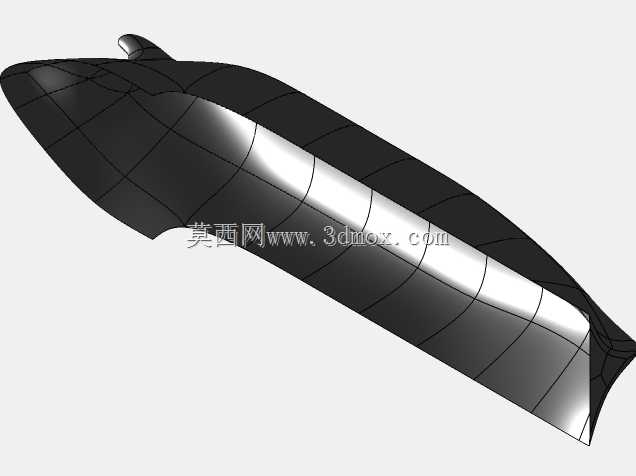

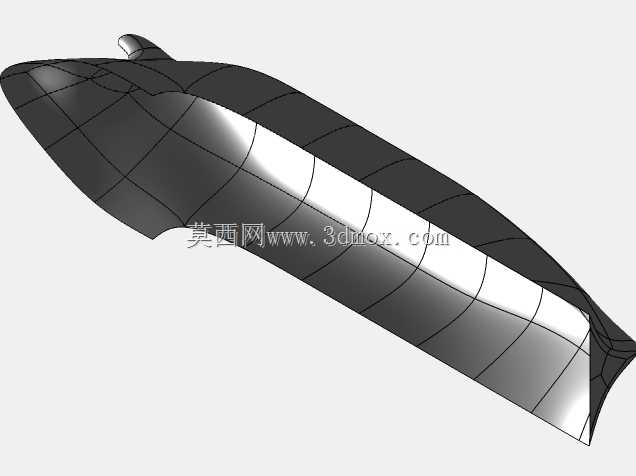

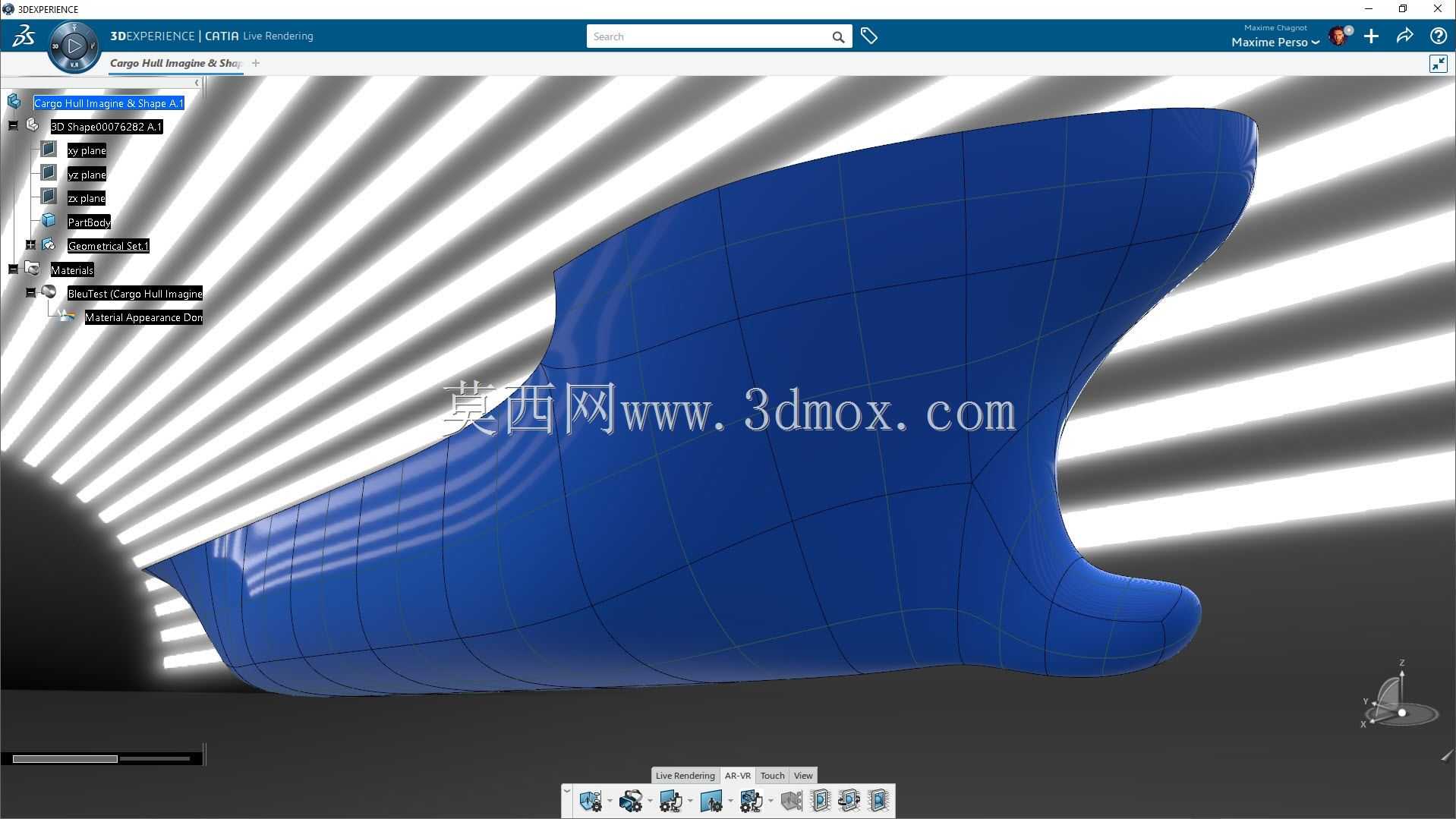

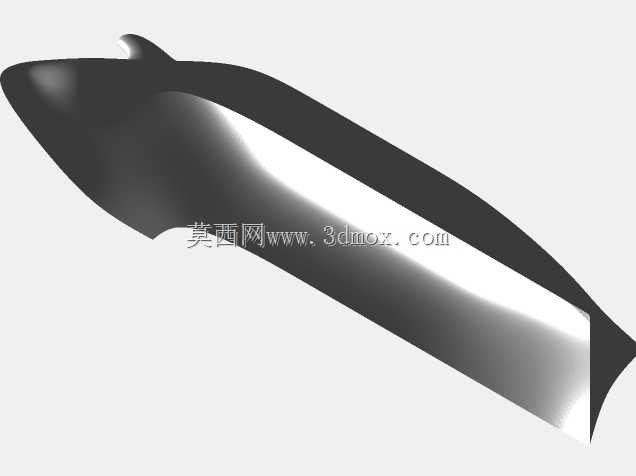

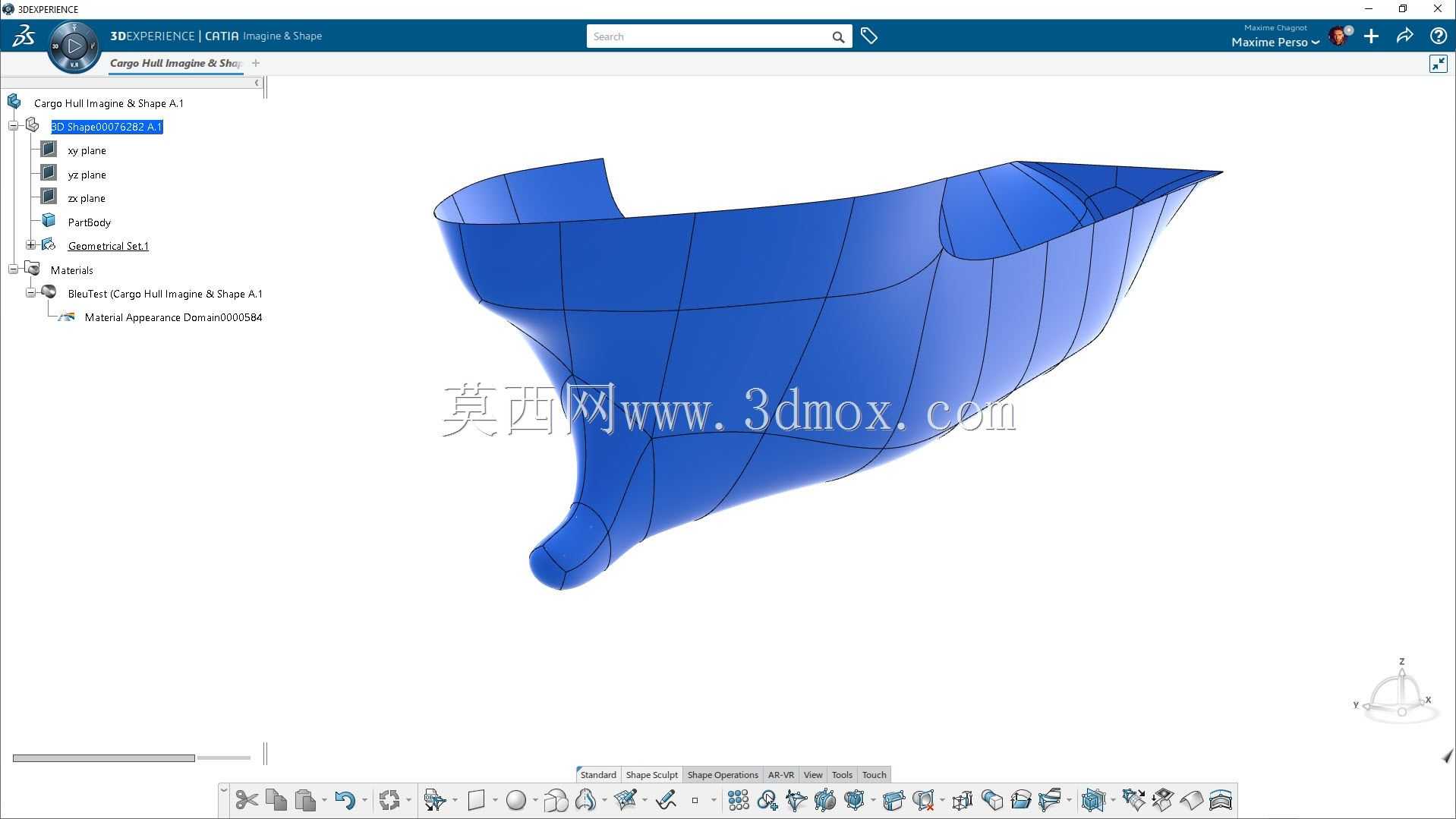

这款货船船体曲面模型，核心服务于内河及近海散货运输场景的前期方案验证环节，在实际船舶研发流程中，这类船体外壳的曲面精度直接决定后续整船的航行阻力、载货容积利用率以及结构拼接的工艺可行性。从设计逻辑来看，建模阶段优先锚定了船体的几个关键控制边界：首先是船艏的前倾式曲面过渡，没有采用生硬的折角结构，而是通过连续的曲率变化引导来流，降低航行过程中的兴波阻力，这对于常年在中低速工况下运行的货船而言，能有效减少主机的功率损耗，提升燃油经济性。船身中部的曲面做了微弧外扩处理，在控制型宽不超过通航闸口限制尺寸的前提下，最大化拓展了货舱的横向可用宽度，同时曲面的弧度也兼顾了舷侧结构的抗扭刚度，避免满载状态下舷侧外板出现过大的形变。船艉部分的曲面收窄过渡做了平滑处理，预留了螺旋桨与舵系的安装空间边界，曲面的收尾角度经过反复调整，能够减少尾部涡流的产生，提升推进效率。在实际工程应用中，这类曲面模型可以直接导入CAE软件做流场仿真分析，验证不同吃水深度下的船体阻力特性，也能为后续的外板下料、肋骨框架放样提供精准的三维基准。不同于常规的参数化块体建模，这个模型的曲面连续性达到G2级别，相邻曲面之间没有明显的折痕，在后续做数控加工船模或者制作玻璃钢模具的时候，不需要额外做大量的曲面修补工作。建模过程中还同步考虑了船体干舷高度的控制，曲面的上边缘走势严格匹配载重线规范要求，在保证航行安全的前提下，尽可能降低船体的重心高度，提升整船的稳性。对于结构设计从业者而言，这类曲面模型是整船设计的核心基础，后续的舱室划分、龙骨布置、外板加强筋排布都要依托这个曲面外形来开展，曲面的控制点分布也做了优化，后续调整船型参数的时候，只需要修改关键位置的控制顶点，就能快速生成不同吨位、不同航区适配的货船船体方案，大幅缩短前期方案迭代的周期。
