Solidworks简易设计三相异步鼠笼式电动机

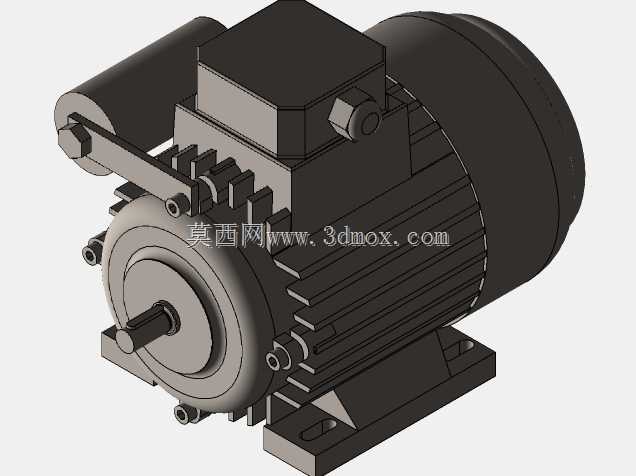

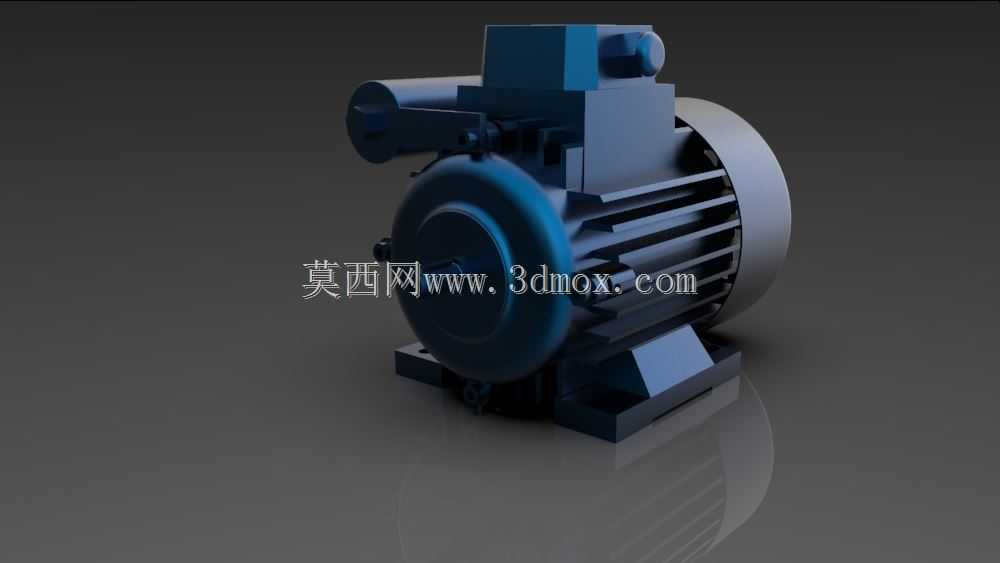

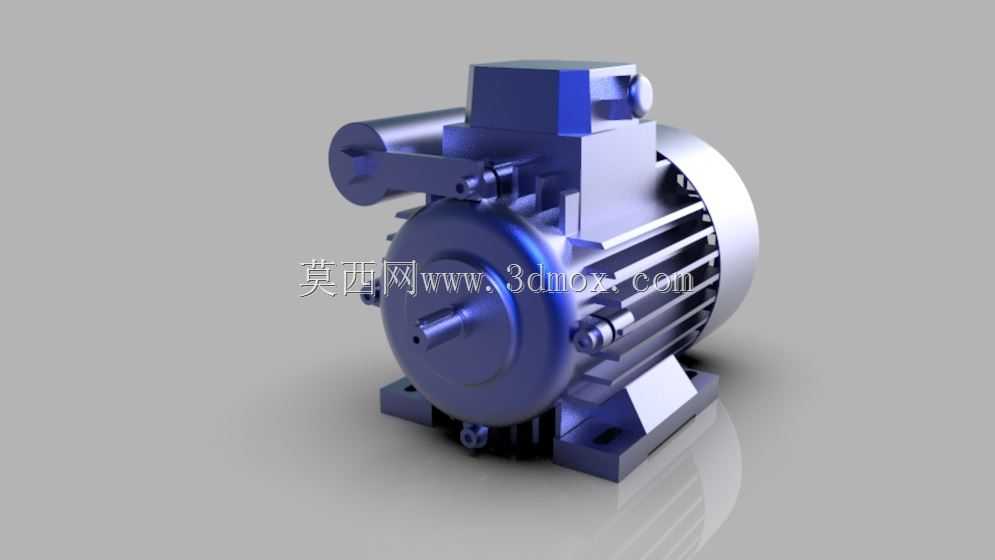

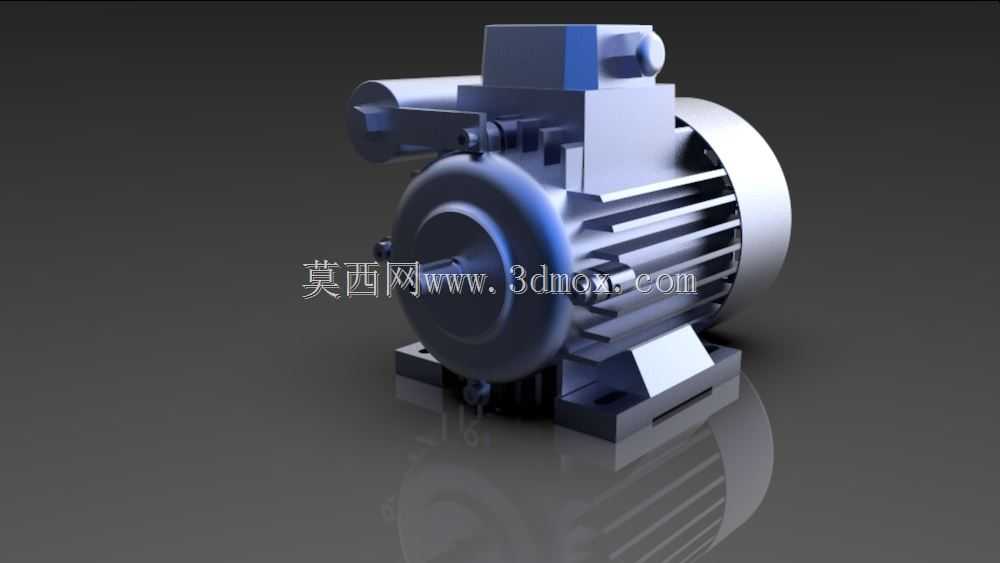

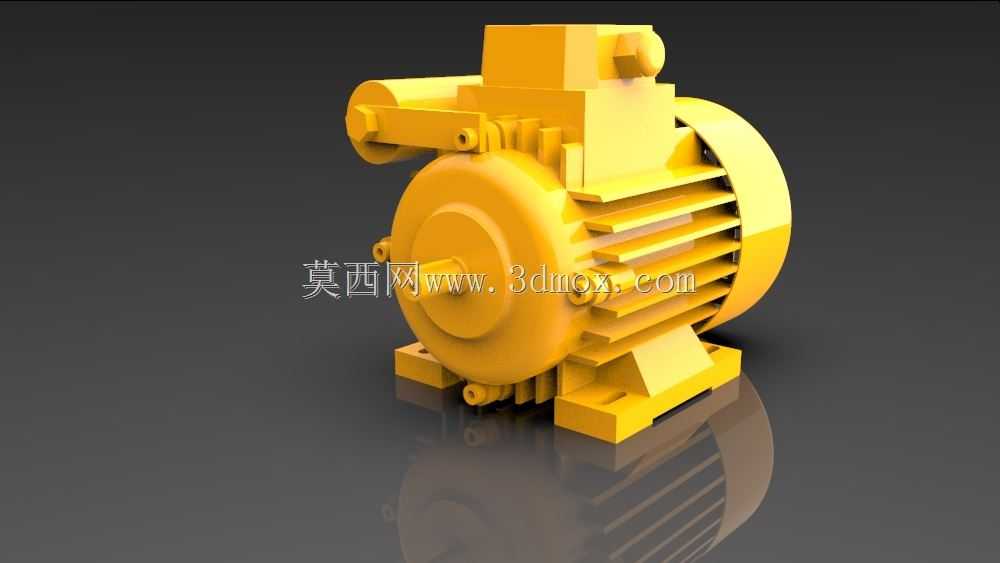

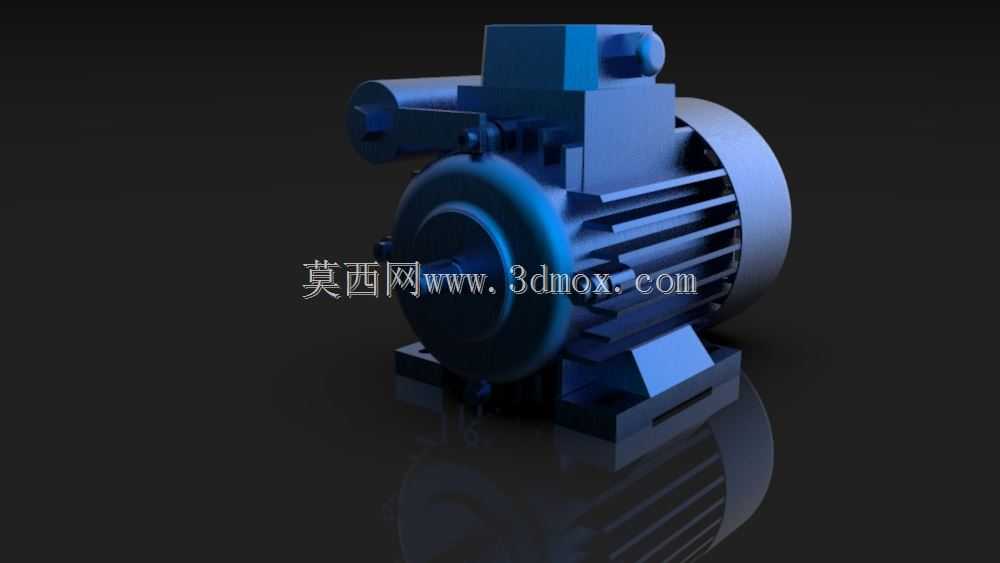

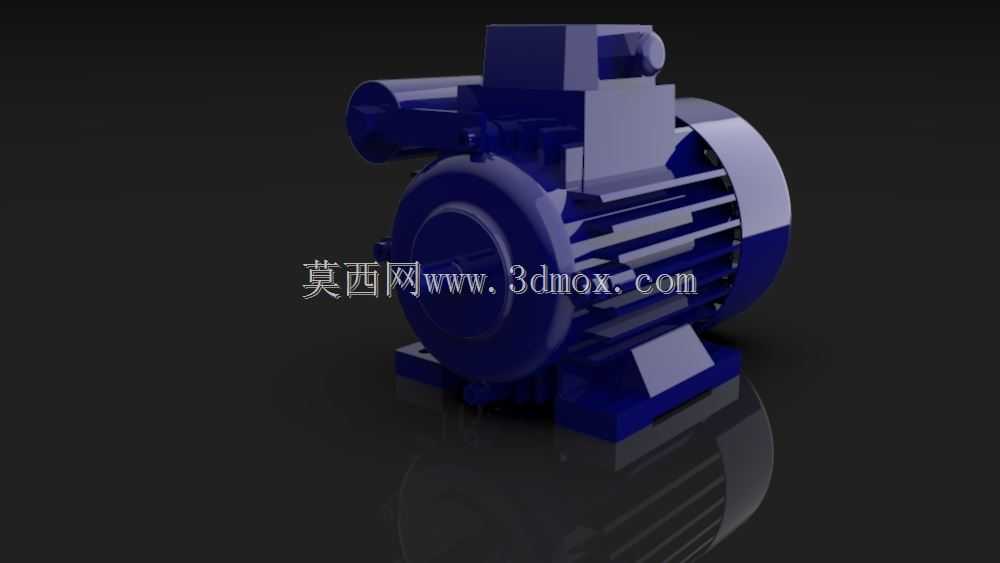

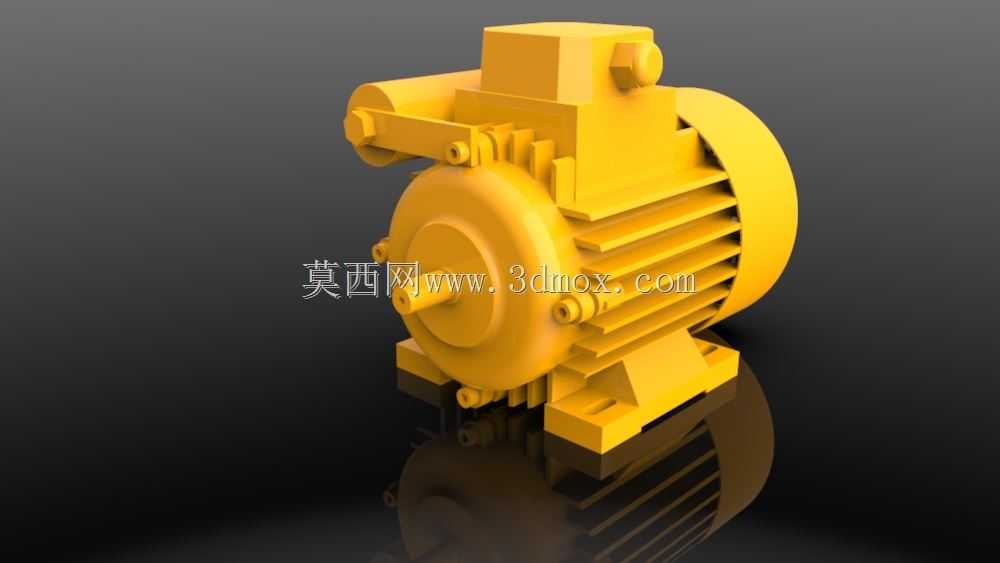

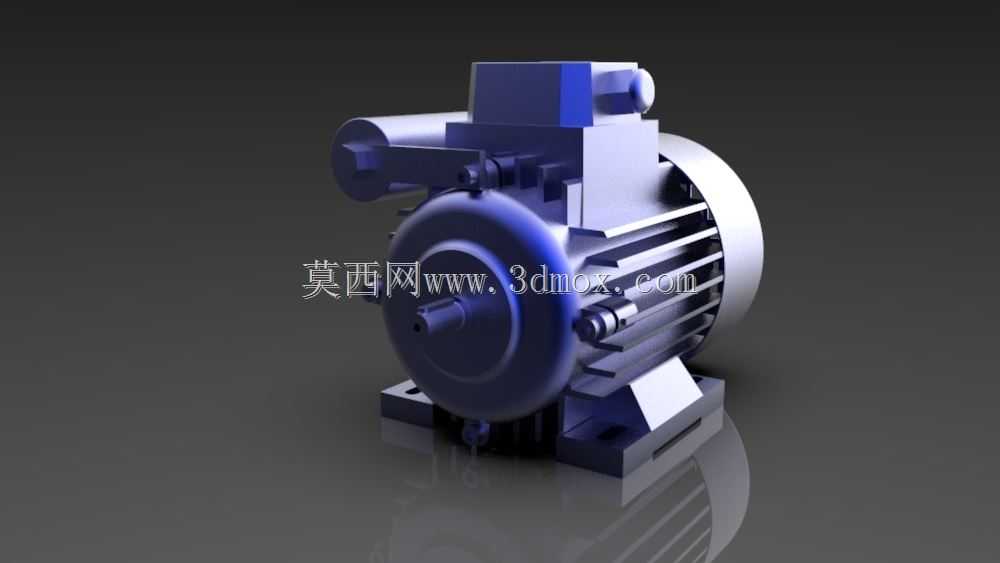

这款鼠笼式三相异步电动机的三维建模，完全围绕工业现场实际安装与运维需求展开，建模过程中优先还原了设备的核心功能结构与安装边界，没有做多余的艺术化修饰。从应用场景来看，这类电机是通用工业场景里覆盖度最高的动力输出部件，不管是小型输送线的辊筒驱动、机床辅助进给单元的动力源，还是小型风机、水泵的配套动力，都能见到同结构产品的身影，建模时特意保留了接线盒、散热筋、吊环、安装脚这些现场安装运维必须接触的结构，没有做简化省略。

建模思路上没有追求极致的曲面花哨效果，而是优先保证结构的工程合理性：机座部分的散热筋采用等间距阵列排布，每根筋条的厚度、突出高度都参考了同功率等级实物的比例，既保证建模后渲染的真实感，也预留了后续做热仿真分析的结构基础；端盖与机座的配合止口做了清晰的分层结构，能直观体现装配时的定位关系，接线盒的位置设置在机座侧上方，符合现场布线时避免线缆磕碰、方便接线操作的实际需求，顶部的吊环结构建模时还原了铰接的活动空间，能直观体现吊装时的受力角度，避免实际选型时忽略吊装干涉问题。

安装边界方面，底部的四个安装脚做了标准化的地脚螺栓孔位建模，孔位间距、孔径大小参考了Y系列同机座号电机的通用安装尺寸，能直接对接常见的槽钢安装底座、设备安装板的孔位设计，输出轴的轴径、键槽尺寸也匹配通用的联轴器、带轮安装标准，选型人员可以直接通过模型核对轴伸长度与配套传动件的配合余量，不用反复核对二维图纸的尺寸标注。从功能特性还原来看，模型的风罩、风叶结构做了独立的零件分层，能直观体现电机尾部散热风路的走向：风叶随轴转动时，气流顺着散热筋的轴向通道从风罩侧吸入，顺着机座表面带走运行产生的热量，这部分结构的完整建模，也能帮助刚接触机械设计的从业者理解电机散热结构的设计逻辑，而不是只看到一个封闭的外壳。

整个建模过程采用Solidworks的基础特征命令完成，没有使用复杂的第三方插件，拉伸、阵列、旋转这些基础命令就能完成全部结构搭建，对于练习装配配合、工程图导出的学习者来说，也能通过拆解这个模型理解通用动力部件的层级拆分逻辑，比如定子部分与机座的过盈配合关系、端盖轴承室的位置公差预留、输出轴的台阶轴受力结构设计，都能在模型的特征树里找到对应的建模步骤，不管是用于设备选型时的装配干涉检查，还是用于三维建模练习的参考案例，都能贴合实际工程需求，不会出现只能看不能用的花架子问题。
