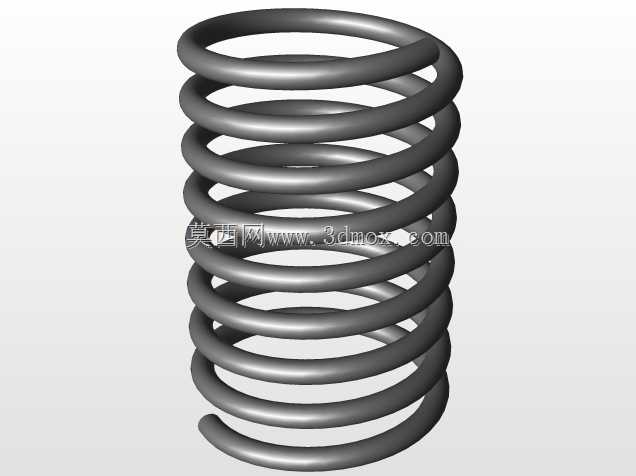

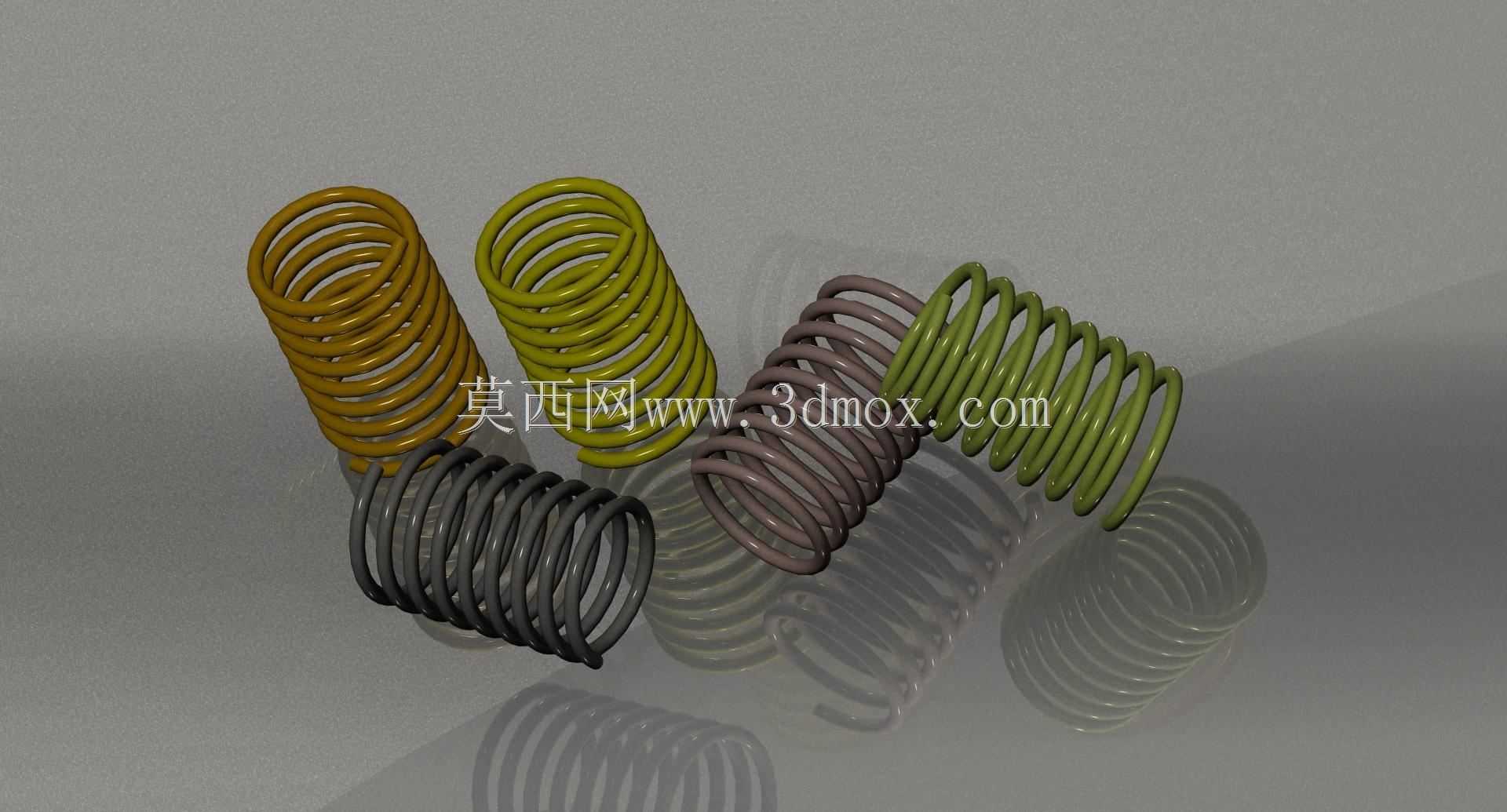

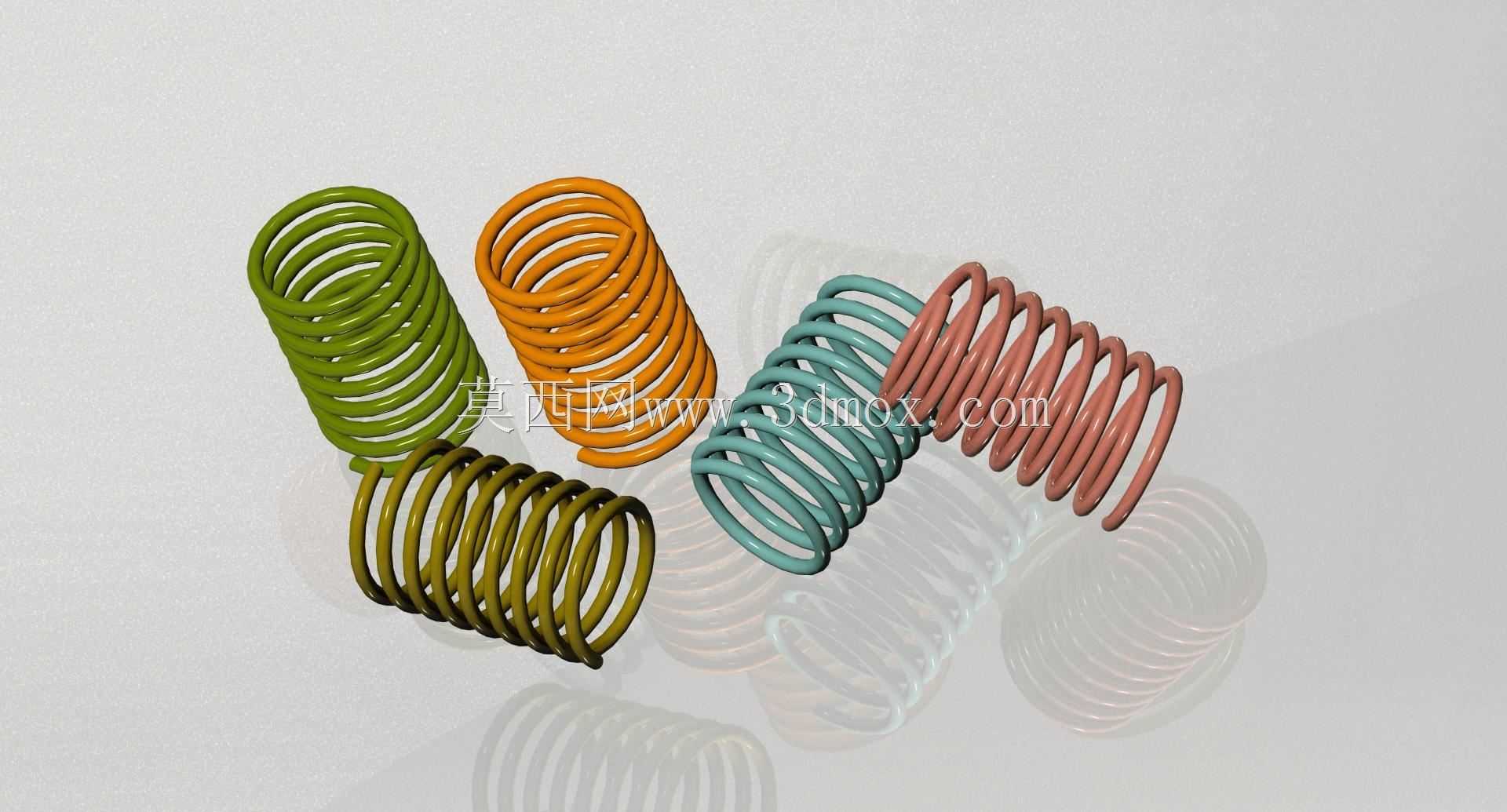

多色圆柱螺旋压缩弹簧结构设计展示

这类圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能元件，日常能在各类阀门的复位结构、自动化设备的缓冲工位、冲压模具的卸料组件、汽车悬架的缓冲单元甚至日常家电的开合结构里见到它的身影，不同线径、圈数、外径的选型直接决定了整套机构的动作可靠性。做这套结构建模的时候，首先要明确的是安装边界约束：弹簧的自由长度要匹配安装腔的最大开距，压并高度不能超过机构最小闭合行程的预留空间，外径要避开安装孔的内壁干涉，内径要保证套在导向轴上不会出现卡滞，这些尺寸边界是建模前必须先核对的核心参数，不能上来就直接扫螺旋线。建模逻辑上采用螺旋扫描的方式生成主体簧丝，首先确定两端的并圈结构——常规压缩弹簧两端会做1到1.5圈的并紧磨平处理，保证弹簧受压时端面能和安装座完全贴合，不会出现偏载侧弯的问题，这部分在建模时要单独处理螺旋线的端部节距，把端部几圈的节距逐步缩小到和簧丝直径一致，模拟实际并圈的工艺形态，而不是整段弹簧都用等节距生成，那样做出来的模型和实际工件的安装状态会有明显偏差。不同配色的弹簧对应不同的刚度选型，线径越粗、中径越小、有效圈数越少的弹簧刚度越大，能承受的载荷越高，选型时要结合工况的载荷行程曲线匹配，不能只看外观尺寸选件。实际装配时这类弹簧通常要搭配导向轴或者导向套使用，避免长径比过大的弹簧在受压时出现失稳弯折的情况，建模时也要预留出导向结构的装配间隙，通常簧体内径和导向轴的间隙控制在簧丝直径的10%左右，既不会卡滞也不会偏移量过大。这套模型还原了弹簧的真实形态，包括端部并圈的过渡、簧丝的圆柱截面特征，不同配色的版本也方便在装配体里区分不同刚度的选型，做机构运动仿真时可以直接给弹簧添加柔性约束，模拟真实的压缩复位动作，验证机构行程内弹簧的压缩量是否在许用应力范围内，避免设计阶段出现弹簧过载断裂或者预紧力不足导致机构复位失效的问题。
