20x5规格熔断器底座结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256532
  • 20x5规格熔断器底座结构设计
  • 20x5规格熔断器底座结构设计
  • 20x5规格熔断器底座结构设计
  • 20x5规格熔断器底座结构设计

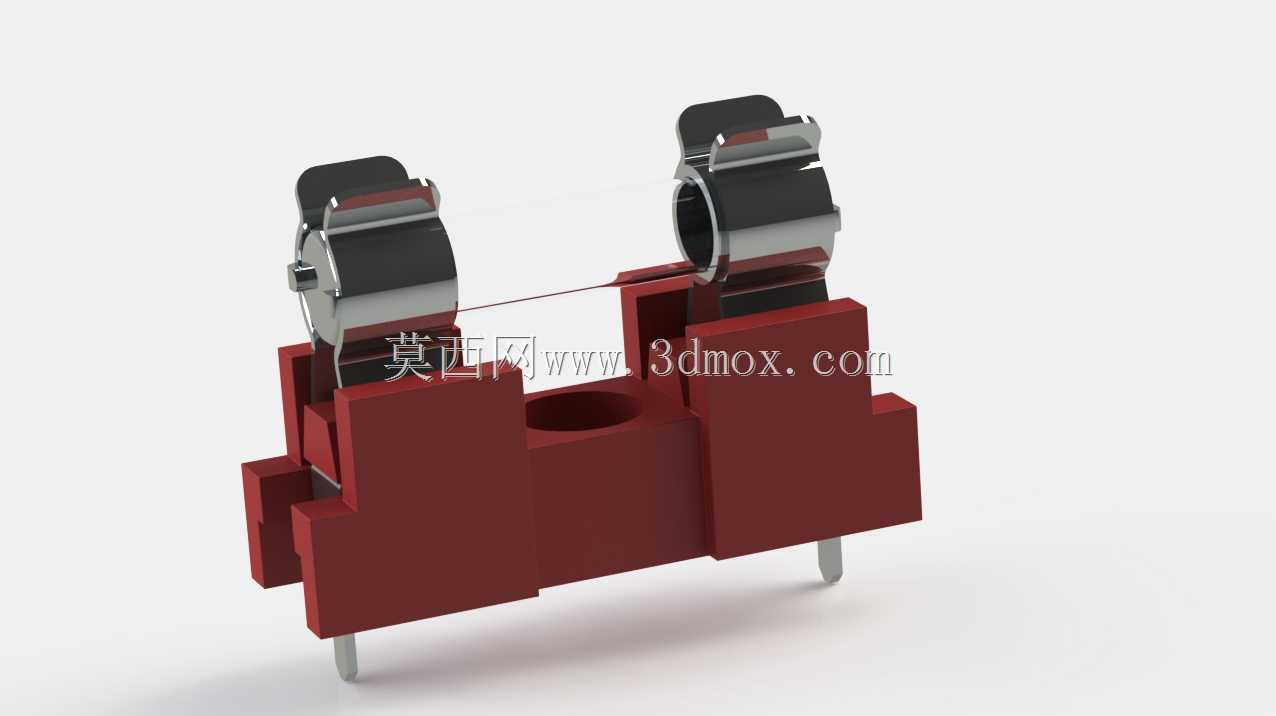

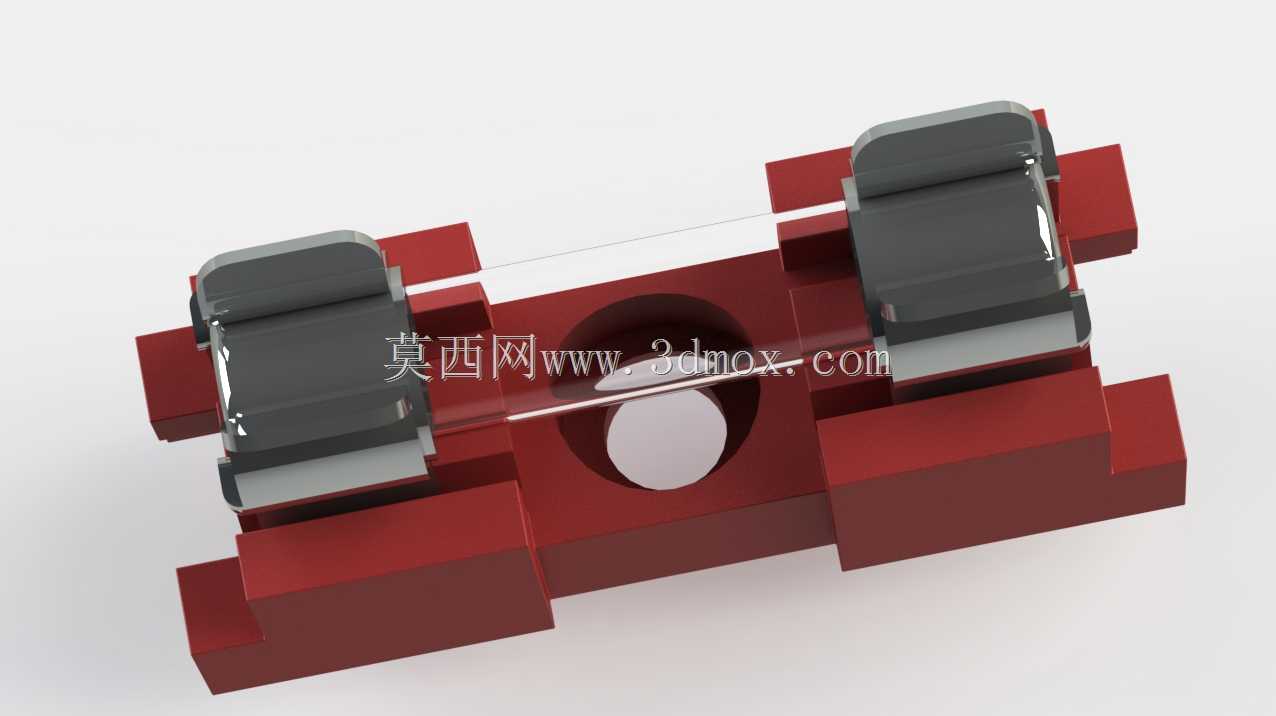

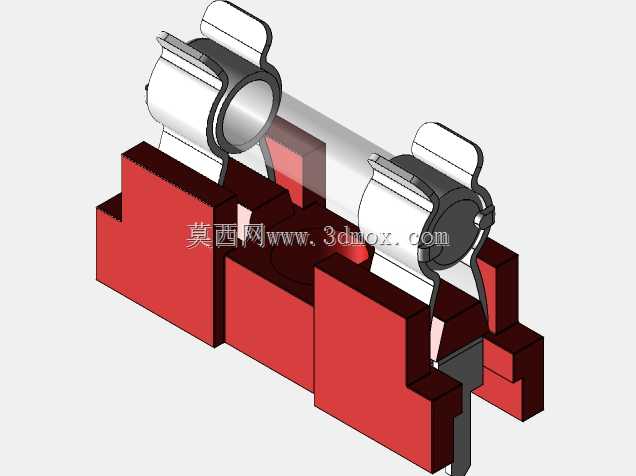

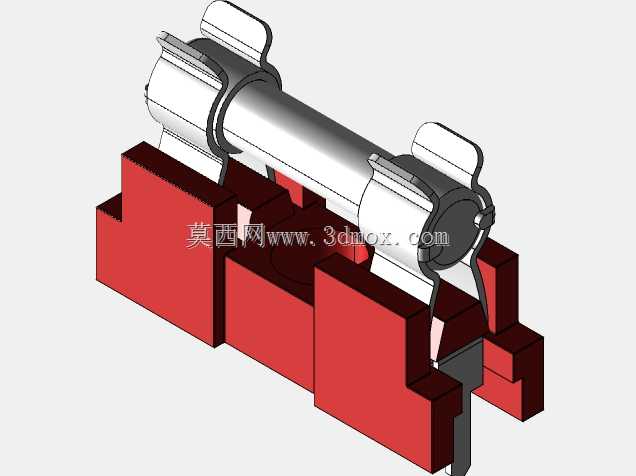

这款20x5规格熔断器底座,主要面向PCB板载电路保护场景设计,常见于工控电源板、小型配电模块、消费电子电源回路中,用来承载对应尺寸的管状熔断器,在回路出现过流故障时,依托熔断器的熔断特性切断电路,避免后端元器件被大电流冲击损坏。从结构设计来看,底座主体采用绝缘耐温的红色热固性材质成型,这种材质在长期通电发热的工况下不易形变,也能避免相邻导电部件出现爬电击穿问题。两侧的金属夹片采用弹性铜材冲压成型,表面做镀镍防锈处理,夹片的弧度经过反复调校,既能保证熔断器装入后有足够的夹持力,避免设备振动时出现接触不良、打火的问题,又不会因为夹持力过大导致熔断器拆装困难,日常维护更换熔断器时不需要额外工具,徒手即可完成操作。底座下方伸出的两个插针采用标准直插引脚设计,引脚间距匹配常规PCB焊盘孔位布局,波峰焊或者手工焊接都能顺利完成装配,插针与上方夹片采用铆压工艺连接,导通电阻控制在极低范围,大电流通过时不会出现局部过热的问题。底座中部预留的圆形凹槽是定位结构,在PCB板上对应位置设置定位柱后,焊接时底座不会出现偏移,能保证插针准确对准焊孔,提升批量焊接的良率。夹片外侧的绝缘挡边做了加高处理,一方面可以在装入熔断器时起到导向作用,避免熔断器歪斜导致夹片变形,另一方面也能增大两个带电夹片之间的爬电距离,在潮湿、多尘的工业使用环境下,降低极间短路的风险。整体安装边界紧凑,不会占用过多PCB板上的布局空间,适合高密度排布的电路设计使用,底座的安装高度经过优化,焊接完成后顶部与周边电解电容、接插件等元器件的高度差控制在合理范围,不会干涉后续外壳装配。在实际选型使用时,需要匹配对应长度直径的管状熔断器,额定电流、耐压参数要符合回路设计要求,底座本身的载流能力可以满足常规小功率配电回路的使用需求,夹片的接触电阻稳定,长期工作时的温升控制在安全阈值内,不会因为自身发热影响周边元器件的正常工作。
