斜齿轮传动结构齿轮箱整体设计方案

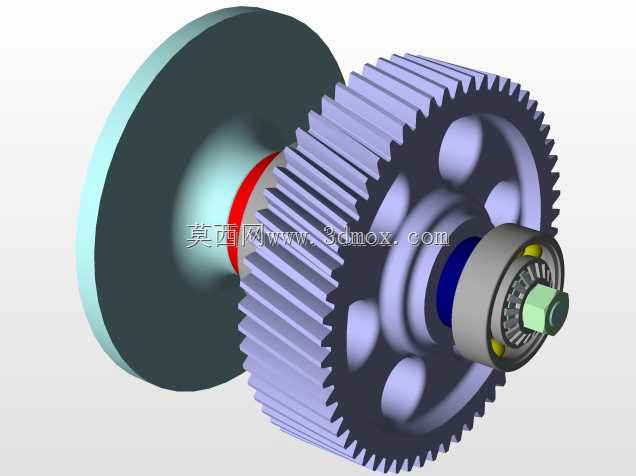

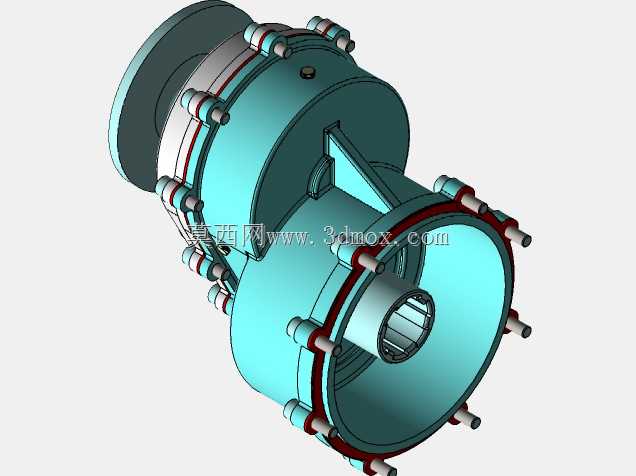

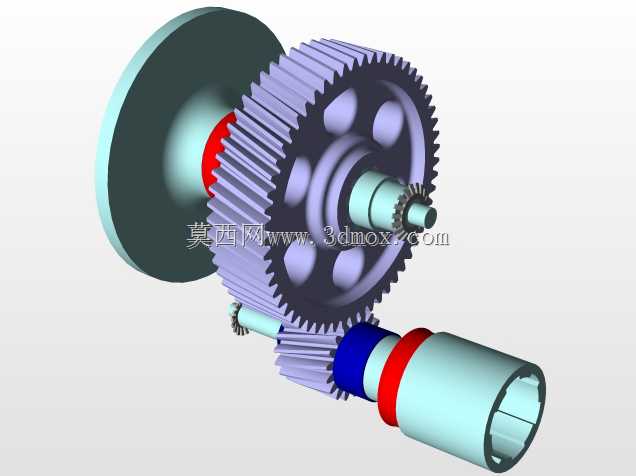

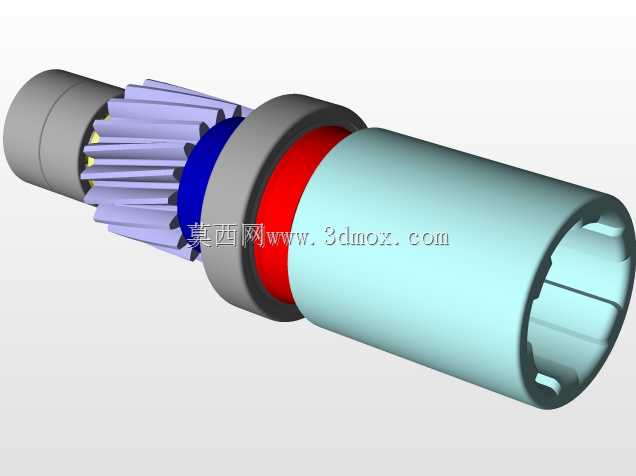

这款齿轮箱主要面向定传动比的动力传输场景，常见于中小型工业设备的动力输出端、教学实验台架以及小型生产线的传动单元，核心作用是匹配原动机与工作端的转速差，同时传递额定扭矩，保障动力传输过程的平稳性。从结构设计来看，整体采用筒式分段拼接箱体结构，通过周向均布的螺栓实现各段箱体的紧固连接，法兰结合面处设置密封结构，可有效避免箱内润滑油泄漏，同时阻挡外界粉尘、杂质进入箱体内部损伤齿轮啮合面。设计过程中针对斜齿轮传动的受力特性做了对应优化，斜齿轮啮合时重合度更高，传动过程相比直齿轮冲击更小、噪音更低，能适配中高速工况下的连续运转需求，设计阶段同步完成了轮齿接触应力、弯曲应力的理论校核，以及关键受力部位的疲劳寿命验算，确保额定载荷下长期运行的结构可靠性。安装边界方面，输入端采用法兰对接结构，可直接与标准规格的驱动电机输出端配合定位，输出端设置内花键连接结构，能够与配套的传动轴实现周向固定，传递扭矩过程中无打滑风险，箱体外侧的安装法兰预留了均匀分布的连接孔位，可直接固定在设备的安装基座上，无需额外设计转接支架，能有效缩减设备整体的装配空间占用。箱体内部预留了充足的齿轮啮合腔与润滑油储留空间，运转过程中齿轮可通过飞溅润滑实现齿面的持续润滑，无需额外配置强制润滑油路，能降低配套设备的结构复杂度与后期维护成本。箱体各段的拆分式设计也为后期的检修维护提供了便利，出现齿轮磨损、密封件老化等问题时，无需完全拆解整个箱体与外部连接管线，仅需拆卸对应段的连接螺栓即可完成内部零件的更换与检修。从结构细节来看，所有连接螺栓的布置都避开了内部齿轮的运转轨迹，螺栓孔的深度做了严格控制，不会出现螺栓伸入箱体内部干涉齿轮运转的问题，箱体上预留的工艺孔可用于安装油位观察、油温检测等辅助元件，方便用户根据实际使用需求拓展监测功能。整体结构紧凑，径向与轴向尺寸都经过优化，在满足强度要求的前提下尽可能压缩了整体体积，适配安装空间受限的应用场景，可直接用于课程设计参考、小型设备传动系统选型参考以及三维装配练习的参考模型。
