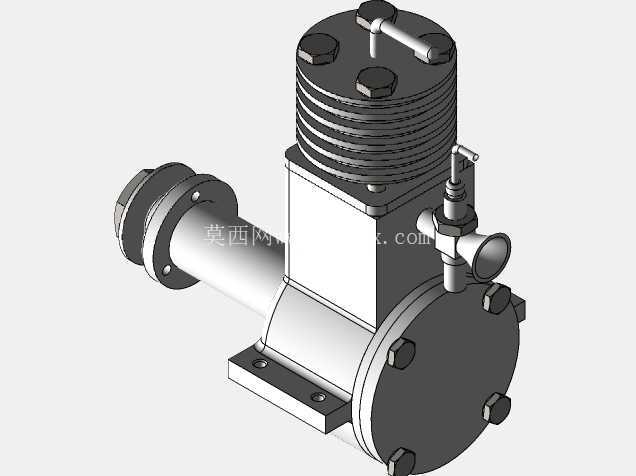

无人机用小型二冲程发动机结构设计

　　这款小型二冲程动力单元主要面向轻小型固定翼、多旋翼无人机的动力配套场景，在航模作业、低空巡检、小型测绘无人机领域有明确的适配空间，相比同排量四冲程动力，它的结构更紧凑、自重更低，能在有限的起飞重量配额下提供更高的功率重量比，适配对载荷余量敏感的低空飞行设备。从实际用途来看，该动力单元负责为无人机提供持续飞行动力，通过曲轴端的法兰接口直接连接螺旋桨传动结构，不需要额外加装复杂的减速离合组件，能直接匹配航模类螺旋桨的转速区间，减少动力传输路径上的能量损耗。

　　从功能特性上看，该动力采用风冷散热结构，缸体外壁布置了密集的环形散热鳍片，飞行过程中迎面气流可以直接顺着鳍片间隙带走缸体燃烧产生的热量，不需要额外加装水冷管路、散热泵与储液结构，进一步压缩了动力系统的整体重量与占用空间。缸盖部分采用六角螺栓压紧密封，四个螺栓沿缸盖周向均匀分布，能保证缸垫受力均匀，避免二冲程发动机高频工作下出现燃气泄漏、缸垫冲蚀的问题。侧面布置的化油器安装接口直接连通曲轴箱进气道，适配二冲程发动机曲轴箱预压的进气特性，燃油混合气可以在活塞下行阶段完成扫气过程，减少进排气阻力。曲轴箱侧面设置的安装底座带两个定位螺栓孔，能直接固定在无人机的机身承力框架上，安装面的平面度公差控制在0.05mm以内，避免长期振动下连接螺栓出现松脱。

　　设计过程中优先控制了整体的径向与轴向尺寸，缸体部分的外径控制在适配小型无人机机身直径的范围内，曲轴输出端的法兰盘做了轻量化切边处理，在保证连接强度的前提下尽可能去除非受力区域的冗余材料。正时结构的计算完全匹配二冲程发动机的工作循环，活塞在上止点、下止点的对应位置精准匹配扫气口、排气口的开闭时机，保证混合气在缸内的置换效率，减少扫气过程中的燃油短路损失，提升动力输出的平顺性。曲轴输出端的连接法兰采用止口定位结构，安装螺旋桨时不需要反复调整同轴度，止口配合间隙控制在0.02mm以内，能避免高转速下螺旋桨出现偏心振动，降低飞行过程中的动力系统噪音与结构疲劳风险。

　　安装边界方面，该动力单元的底部安装座两个孔位间距做了标准化适配，能兼容多数轻小型无人机的通用安装架尺寸，侧面化油器、排气口的预留空间足够安装配套的油滤、排气管组件，不会和机身的其他结构件产生干涉。缸体顶部的摇杆结构为减压启动结构，冷机启动时可以通过扳动摇杆适当降低缸内压缩压力，减少启动阻力，启动后结构自动复位，不影响正常压缩行程的密封性能。曲轴箱端盖同样采用周向螺栓压紧密封，端盖上的螺栓沿圆周均匀分布，保证曲轴箱的预压密封性，避免二冲程工作过程中曲轴箱漏气导致的动力下降问题。整体结构没有多余的外置附件，所有管路接口都集成在主体结构上，能减少飞行过程中的外挂件风阻，同时降低零散部件脱落引发的飞行故障概率。
