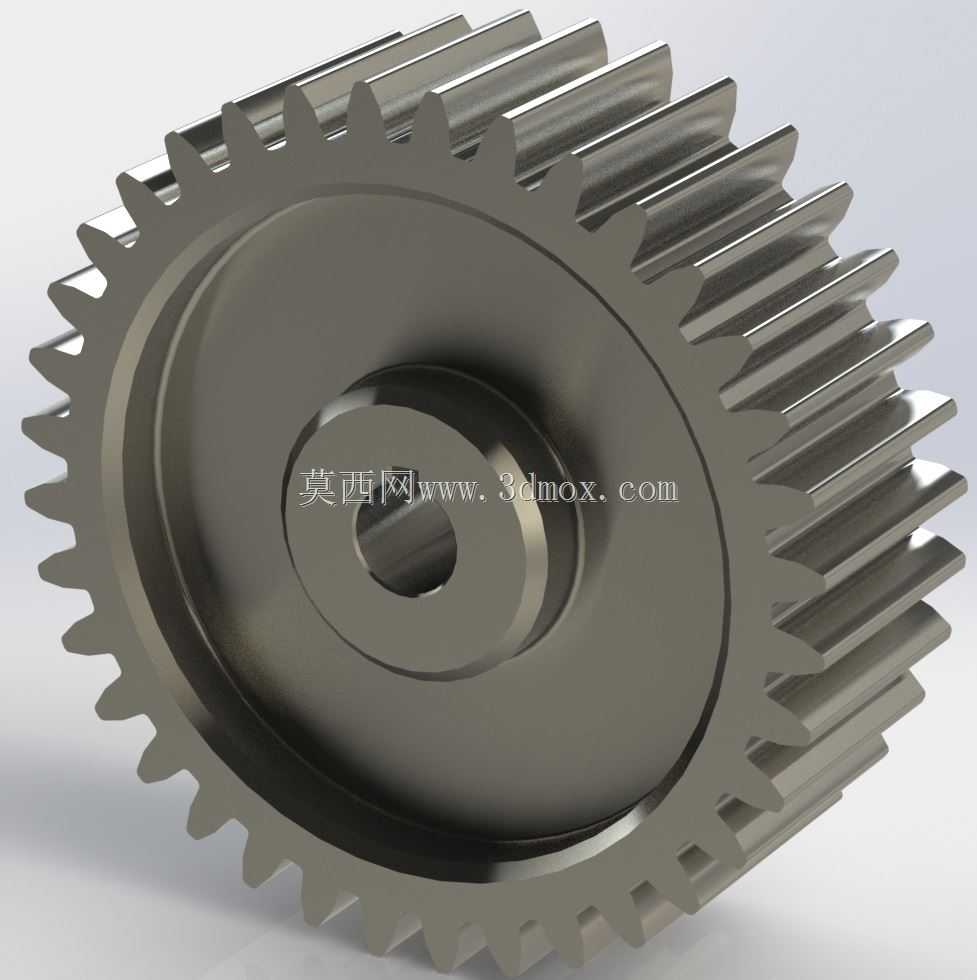

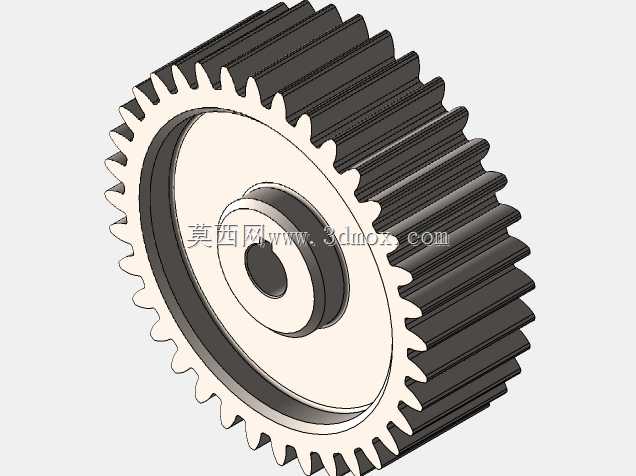

钢制直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮主要应用于平行轴间的定传动比动力传递场景，常见于小型输送线驱动端、轻工机械进给机构、普通机床辅助传动箱这类对传动平稳性有基础要求、转速不超过1500rpm的工况中，区别于斜齿轮的轴向力缺陷，直齿结构安装时无需额外配置承受轴向载荷的推力轴承，能简化支撑端的结构设计，降低装配环节的调整难度。从结构设计逻辑来看，轮齿部分采用标准渐开线齿形，齿向与齿轮端面保持垂直，啮合过程中齿面接触线沿齿宽方向同步进入与退出，不会产生附加轴向分力，对支撑轴承的选型要求更低，适配常规深沟球轴承即可满足使用需求；中心轮毂位置设计有同轴安装孔，孔与轴的配合可根据传递扭矩大小选择过渡配合或者键连接形式，轮毂向外延伸的辐板采用等厚度实体结构，在保证整体刚性的前提下控制了零件自重，避免转动惯量过大带来的启动冲击。在安装边界层面，齿轮的齿顶圆、齿根圆与轮毂外径的比例经过合理分配，齿宽尺寸结合常用传动功率范围设定，既不会因齿宽过窄导致齿面接触应力过大引发早期点蚀，也不会因齿宽过宽造成轮齿受载不均、偏磨加剧的问题；轮缘部分的厚度满足齿根弯曲强度要求，能承受额定载荷下的交变弯曲应力，减少断齿失效风险。实际选型使用时，需要注意配对齿轮的模数、压力角参数保持一致，中心距偏差控制在标准允许的公差范围内，装配时保证两轴的平行度误差在允许区间内，避免出现轮齿一端接触的偏载情况；齿面可根据使用工况选择调质或者表面淬火处理，适配不同载荷等级的传动需求，日常维护中只需定期检查齿面磨损情况、补充润滑脂即可保证长期稳定运行，这类直齿轮加工工艺成熟，滚齿、插齿设备均可完成加工，制造成本较低，维修替换时无需复杂的定制流程，是通用机械传动结构中应用最广泛的基础零件之一。
