立式手动进给砂带磨削设备结构设计

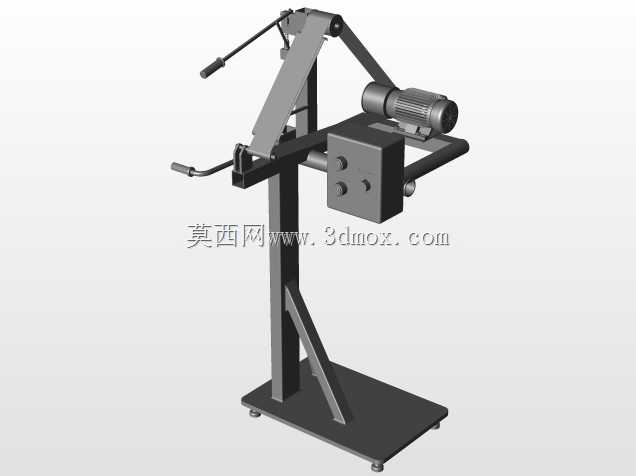

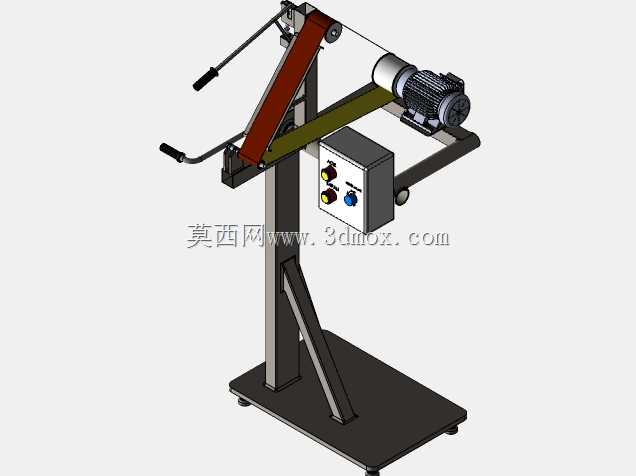

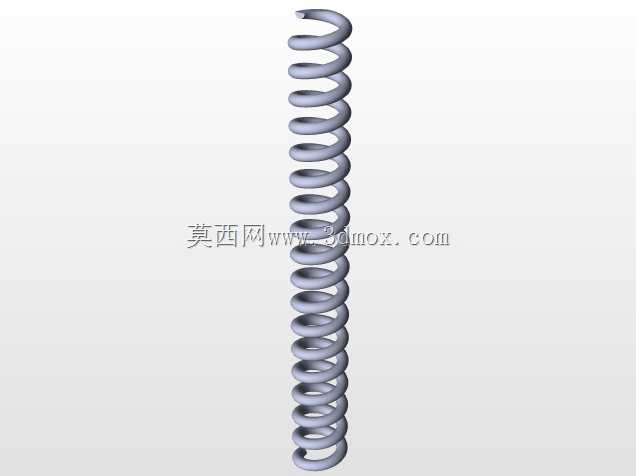

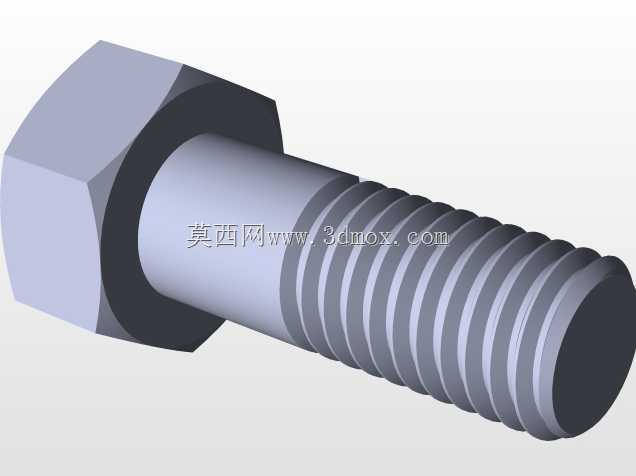

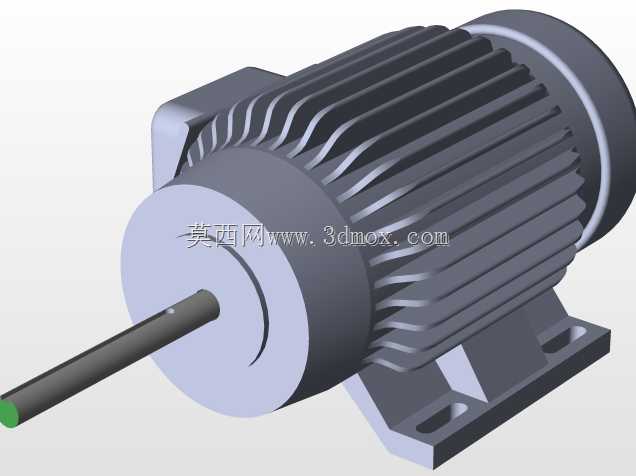

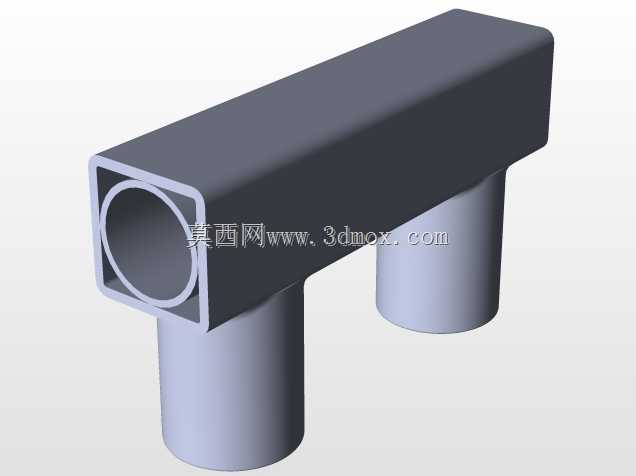

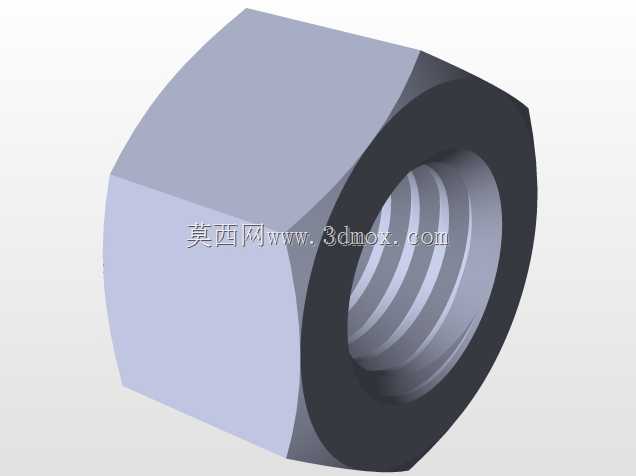

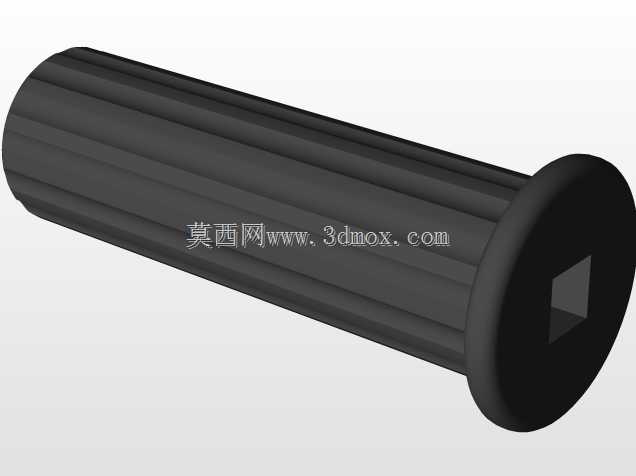

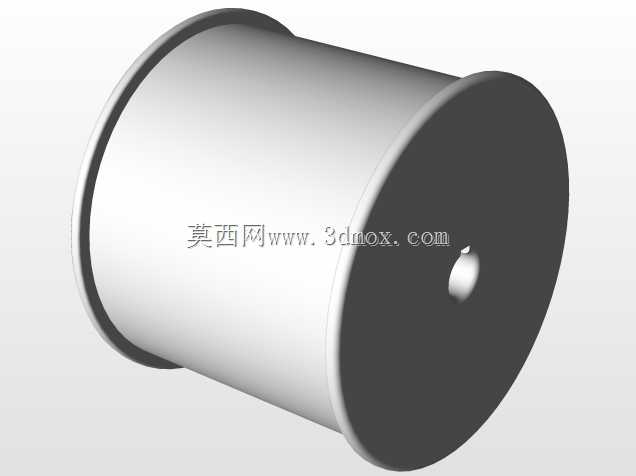

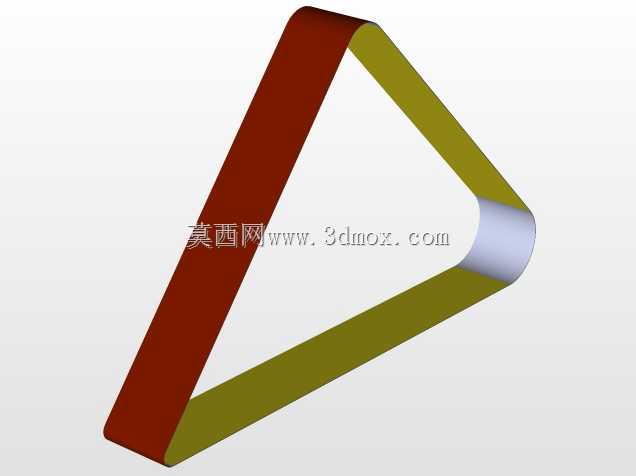

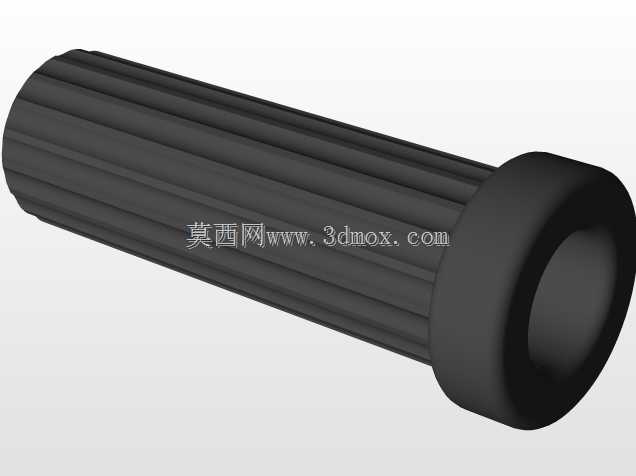

这款立式砂带磨削设备主要面向五金加工、小型金属构件修磨场景设计，可完成工件焊缝打磨、飞边去除、表面抛光、刃口修整等多类加工作业，适配小型机加工车间、五金制品厂、维修工段的日常磨削需求，相比固定式砂轮打磨设备，砂带磨削的接触面积更大，磨削过程散热性更好，不易出现工件表面烧伤问题，针对薄壁件、小型异形件的加工适配性更强。设备采用立式单立柱支撑结构，底部为方形配重安装底座，底座预留脚轮安装位与地脚调平结构，既可以通过脚轮实现车间内短距离转场移动，也可以通过调平地脚完成固定安装，抵消磨削作业过程中的振动，保证加工稳定性。砂带驱动单元布置在悬臂后端，采用卧式电机直连驱动轮的结构，减少中间传动环节的功率损耗，驱动轮做动平衡校正，避免高速运转时出现悬臂抖动问题；张紧机构集成在悬臂上端，通过偏心调节结构实现砂带快速张紧与更换，日常更换不同目数砂带时无需额外工具即可完成操作，适配粗磨、精磨、抛光不同工序的砂带替换需求。前端操作区域设置双操作手柄，操作人员可双手握持手柄控制工件进给角度与压力，针对不同轮廓的工件调整磨削姿态，接触轮采用橡胶包覆结构，具备一定弹性退让量，磨削时可贴合工件曲面轮廓，避免硬接触导致的工件过磨或者砂带崩断问题。电气控制箱集成在立柱侧方，箱体上布置启停按钮、急停按钮与状态指示灯，操作高度适配站立作业的人机工程要求，操作人员无需大幅弯腰或者抬手即可完成设备操作，急停按钮设置在易触碰位置，出现异常情况时可快速切断设备动力。悬臂与立柱之间设置角度锁紧结构，可根据加工需求调整砂带工作面的倾斜角度，适配不同高度、不同摆放姿态的工件加工，调整完成后通过锁紧手柄固定角度，避免磨削过程中悬臂移位。设备整体安装边界紧凑，占地空间不足两平方米，对车间场地要求低，无需专门做设备基础硬化，普通水泥地面即可安装使用，日常维护仅需定期检查砂带磨损情况、驱动轴承润滑状态即可，维护成本较低，适合小批量多品种的柔性加工场景使用，可替代传统手工角磨机打磨作业，降低操作人员的劳动强度，同时提升磨削加工的表面质量一致性。
