雪铁龙C5汽车轮毂三维造型设计

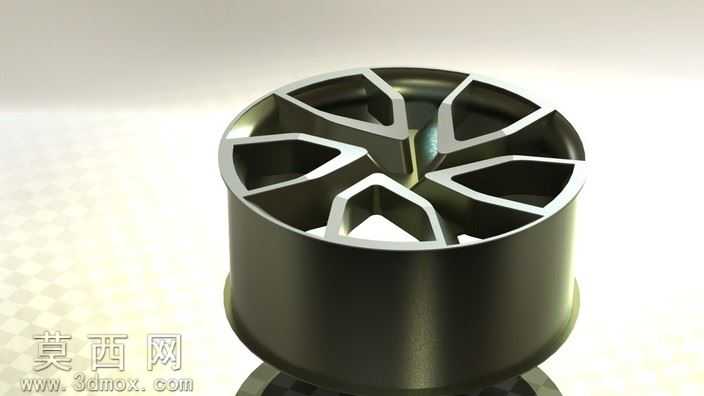

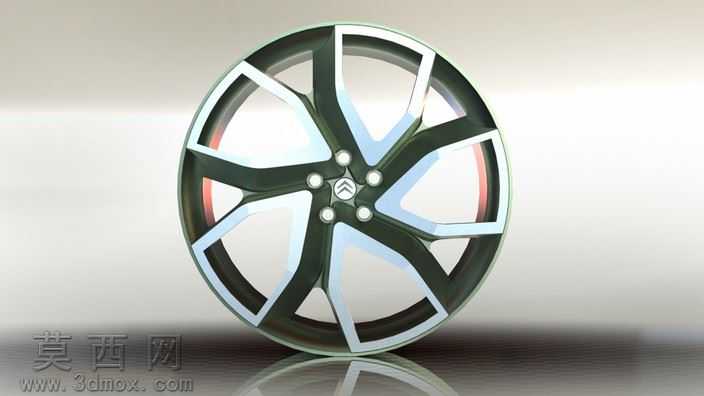

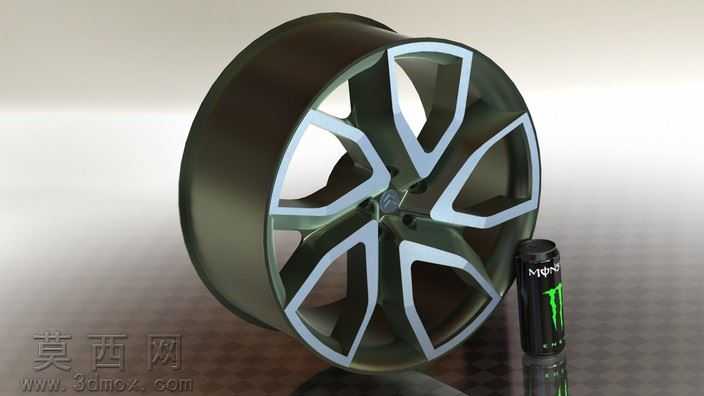

本作品为雪铁龙C5配套的铝合金轮毂三维设计模型，建模阶段以量产轮毂的真实尺寸比例为基准，通过草图绘制确定轮辐的对称分布基准，采用七组双辐条的对称布局，先绘制单组轮辐的截面轮廓，通过旋转命令生成轮辋的基础筒体结构，再对单组轮辐进行拉伸、拔模、倒圆角处理，利用圆周阵列命令完成全部轮辐的均匀排布，保证每一组辐条的角度、厚度、曲面曲率完全一致，避免出现对称偏差。建模过程中对轮辐与轮辋的衔接位置做了平滑过渡处理，消除尖锐棱角，还原量产轮毂的铸造圆角特征，同时在轮心位置预留了轮毂盖安装位、螺栓孔定位结构，还原轮毂与车轴连接的装配结构特征。材质与渲染阶段，为模型赋予哑光金属铝合金材质，调整材质的反射率、粗糙度参数，模拟锻造铝合金轮毂的细腻金属质感，轮辋边缘做了轻微的高光处理，还原金属表面的抛光效果，辐条的凹陷区域调整了光影漫反射参数，突出辐条的立体层次感，渲染时采用柔和的侧上方打光，让轮毂的曲面转折、结构凹凸能够清晰呈现，背景选用浅灰色渐变环境，避免背景元素干扰轮毂本身的造型展示。设计思路上，这款轮毂采用了运动化的辐条造型，辐条的切面做了内凹的折线设计，既能够在视觉上拉长辐条的视觉效果，让轮毂显得更大更具运动感，同时也通过结构优化保证辐条的支撑强度，轮辋部分的厚度按照真实乘用车轮毂的载荷要求做了等比例还原，兼顾造型美观性与结构合理性，模型的所有曲面都做了连续性检查，避免出现破面、重叠面的问题，能够直观展现这款雪铁龙C5轮毂的外观造型与结构特征。
