奥迪I5发动机凸轮滑轮三维结构设计

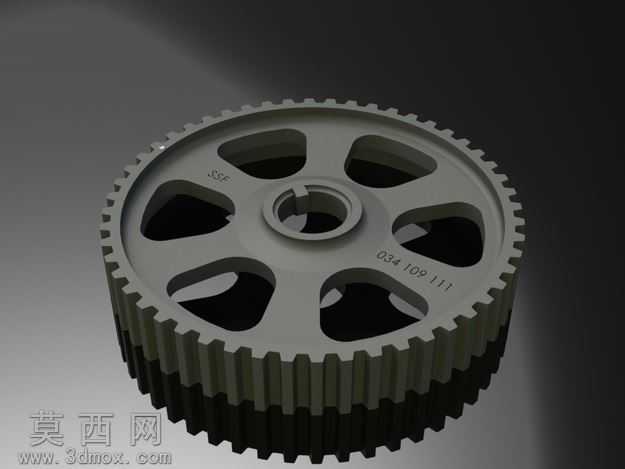

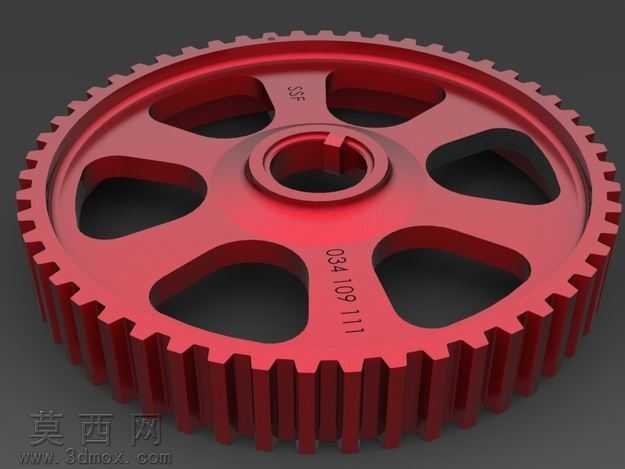

本作品为奥迪I5五缸发动机配套凸轮滑轮的三维建模成果，建模过程严格遵循原厂零部件的测绘尺寸与装配公差要求，首先通过草图绘制完成滑轮的基准轮廓搭建，精准定位中心键槽的安装基准，确保与发动机凸轮轴的装配同轴度误差控制在合理区间。建模阶段采用参数化设计逻辑，先构建轮体的基础回转实体，再通过阵列特征完成外圈轮齿的逐齿成型，每一个轮齿的齿形、齿距、齿顶高与齿根高参数均匹配正时传动的啮合要求，保证传动过程中的平稳性与低噪音表现。轮体的减重镂空结构采用对称式六孔设计，在草图阶段完成单个镂空轮廓的曲率优化后，通过圆周阵列实现均匀分布，在保证轮体结构强度、抗扭刚度满足高转速工况需求的前提下，最大化降低轮体自身重量，减少发动机运转过程中的转动惯量损耗。中心安装位的凸台结构做了加厚处理，匹配键槽的应力分散设计，避免长期交变载荷下出现键槽开裂的失效问题。材质渲染阶段选用了汽车正时系统常用的粉末冶金烧结钢材质，还原了金属部件经过表面氧化处理后的深红色哑光金属质感，调整材质的粗糙度、金属度参数，模拟出真实金属表面的细微颗粒质感与光线反射效果，轮体表面刻印的零件编号采用浮雕特征实现，还原了原厂零部件的标识细节。渲染过程中采用三点布光方案，主光源模拟工业摄影的硬光效果突出轮齿的轮廓层次，辅光源补光消除暗部死黑，环境光添加微弱的反射效果，让金属材质的质感表现更加真实自然。整个建模过程充分考虑了零部件的实际工况需求，所有结构设计均服务于正时传动的功能实现，既还原了原厂零件的结构特征，也通过三维建模的方式完整呈现了该凸轮滑轮的设计逻辑与工程细节，可用于汽车发动机结构教学、零部件拆装演示、维修参考等场景使用。
